适合人群：半导体新人、产线操作员、制程工程师、品质管控、设备维护阅读收益：

一篇搞懂晶圆CP测试是什么、设备怎么跑、操作怎么规范、不良怎么预防、高翘曲晶圆怎么处理。

01 什么是晶圆CP测试？

很多刚进半导体封测厂的小伙伴，最先接触的核心工序就是CP测试（Chip Probe 晶圆探针测试）。

简单来说：在晶圆还没切割成单颗芯片前，

提前检测每一颗裸芯的电性好坏。

目的非常直白：

提前筛除不良芯片，避免后续封装浪费成本

统计良率、Bin等级，为后续制程提供数据

提前发现机台、工艺、物料异常，防止批量报废

整个CP测试系统由两大设备组成：

Prober探针台（负责拿片、对位、接触）+ ATE测试机（负责通电、测参数、判好坏）

02 CP测试车间环境要求：为什么要恒温恒湿无尘？

CP测试属于微米级精密工艺，一点点粉尘、静电、温湿度波动，都会导致误测、不良、碎片。

✅ 车间核心标准（通俗版）

温度20±2℃：防止芯片热胀冷缩、设备走位偏移

湿度45±5%RH：湿度过低产生静电，过高会氧化、结露

千级洁净、局部百级：核心测试区几乎无粉尘，杜绝针尖卡灰、晶圆脏污

全域防静电：芯片最怕静电，所有人员、设备、载具必须接地防护

新手记住一句话：恒温恒湿保精度、无尘防静电保良率。

03 Prober探针台内部结构：一张流程看懂设备怎么跑

很多新人只会操作，看不懂设备内部布局，其实Prober结构非常规律，整体为U型自动流转。

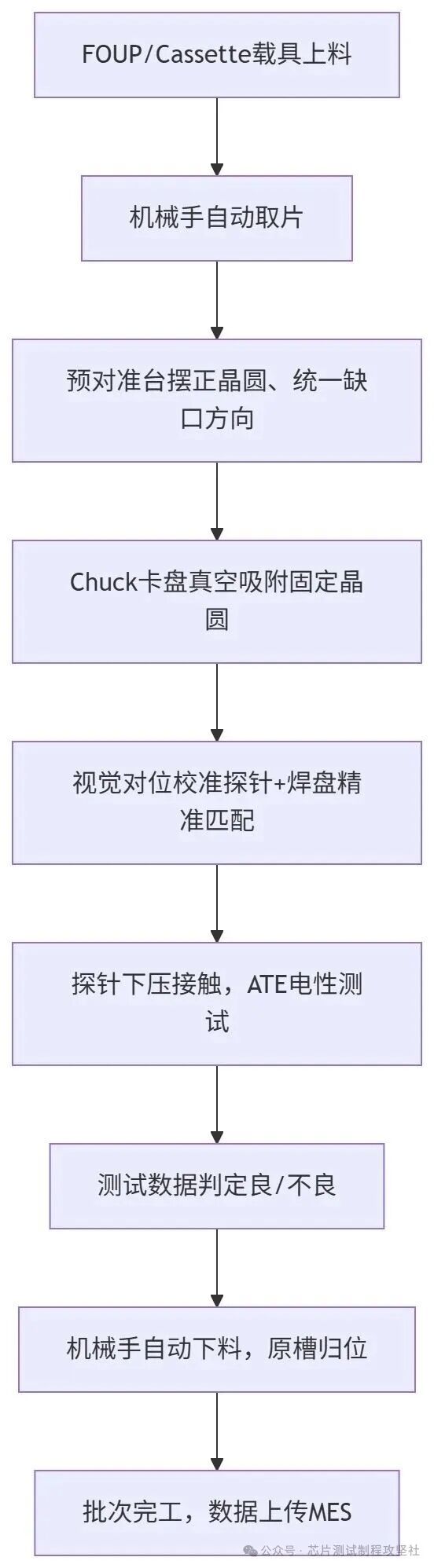

�� 整机简易流转流程图

�� 设备四大分层逻辑（超好记）

顶层：探针卡、相机镜头、对位光源（负责“看位置、测信号”）

中层：晶圆测试腔体（核心工作区，百级洁净）

底层：电机、传动、轨道（负责精准移动）

基座：隔振、真空、接地（负责设备稳定）

口诀：上针、中片、下驱动、基座稳整机。

04 核心部件Chuck卡盘：整片测试的“地基”

Chuck卡盘是整个CP测试最关键、最容易被忽略的核心部件。

通俗理解：晶圆的专属工作台+移动底盘+温控底座。

✅ Chuck的6大核心作用

真空吸附固定：牢牢吸住晶圆，不滑移、不翘曲、不碎片

高平整承载：保证整片晶圆水平，探针下压深浅一致

精准走位：带着晶圆逐颗芯片移动，完成整片扫描

精准控温：模拟芯片真实工作温度，避免温漂误测

防静电防护：杜绝静电击穿裸芯

对位基准：所有相机、探针对位，都以Chuck为基准

05 重点难点：高翘曲晶圆怎么测？（产线高频问题）

产线最头疼的问题：晶圆翘曲、变形、拱起。

普通卡盘吸不平、边缘漏气、中间悬空，直接导致：接触不良、测试误判、压伤芯片、碎片报废。

✅ 高翘曲晶圆专属Chuck适配方案

多区独立真空：中心、过渡、边缘分区控压，边缘负压更强，专门拉平翘曲边缘

大流量高负压：更强吸力，快速矫正变形晶圆

柔性接触面：硬基底保精度、软表层适配形变

均匀温控预整形：通过温度微调，减少晶圆本身热翘曲

动态自适应微调：移动过程持续补压，防止二次翘曲

简单总结：普通卡盘“硬吸”，翘曲晶圆专用卡盘“柔性适配、分区拉平”。

06 标准上下料流程：新手照着做绝不翻车

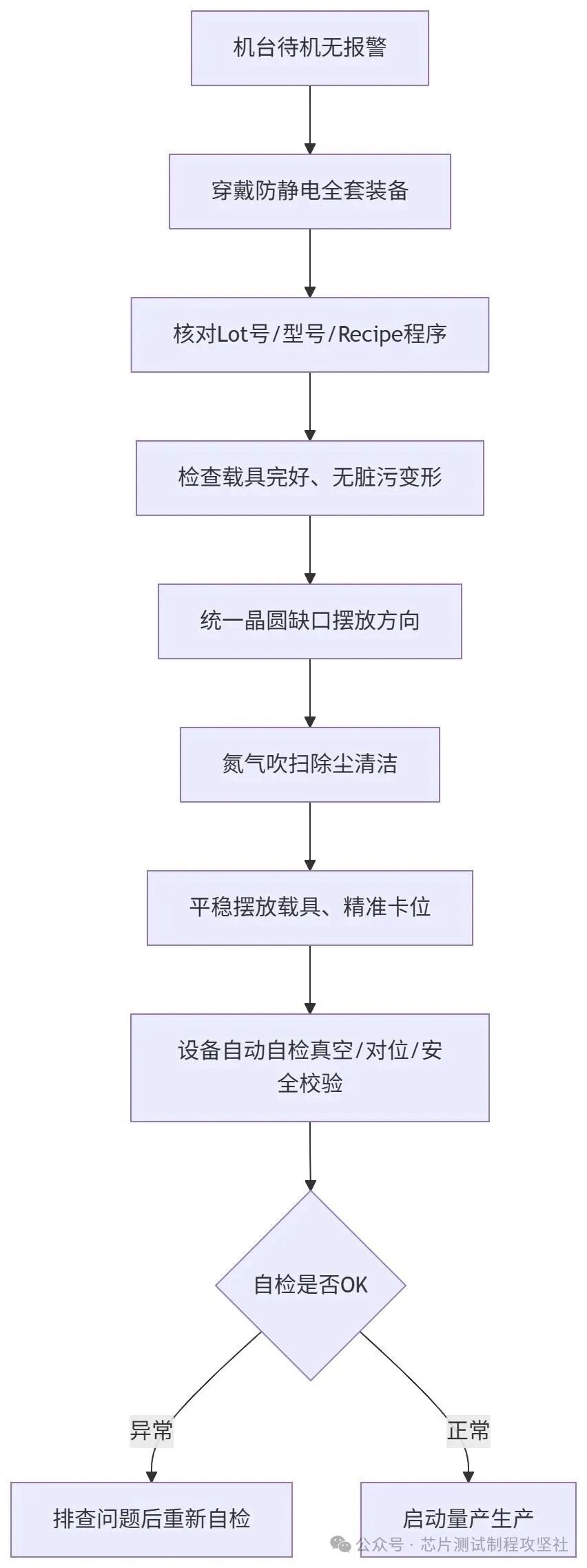

�� 上料流程（极简版）

关键禁忌：物料和程序不匹配、晶圆方向乱、载具暴力摆放，一律禁止上机。

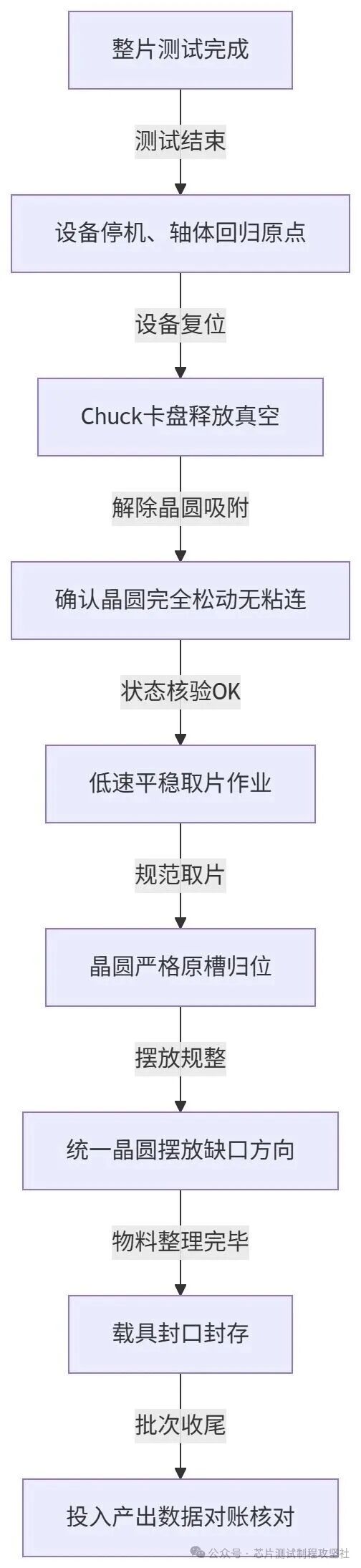

�� 下料流程（极简版）

关键禁忌：真空没放完强行拔片、随意调换槽位、高温直接收纳。

07 载具FOUP/Cassette区别与管理规范

1. Cassette（开放式晶舟）

多用于8寸及小尺寸晶圆，开放式结构，成本低、依赖洁净室环境，防混风险高，极度依赖人工管控。

2. FOUP（密封晶圆传送盒）

12寸先进制程标配，全密封、自带洁净环境、带RFID追溯，可全自动天车流转，防混、防潮、防氧化能力极强。

✅ 通用管理红线

不同产品、不同批次、不同尺寸载具严禁混用脏污、变形、破损载具立即停用报废所有载具分区摆放、标识清晰、全程追溯

08 全厂防混料体系：从入料至出库零风险

CP产线最高优先级：防混料、防错测、防批量不良。

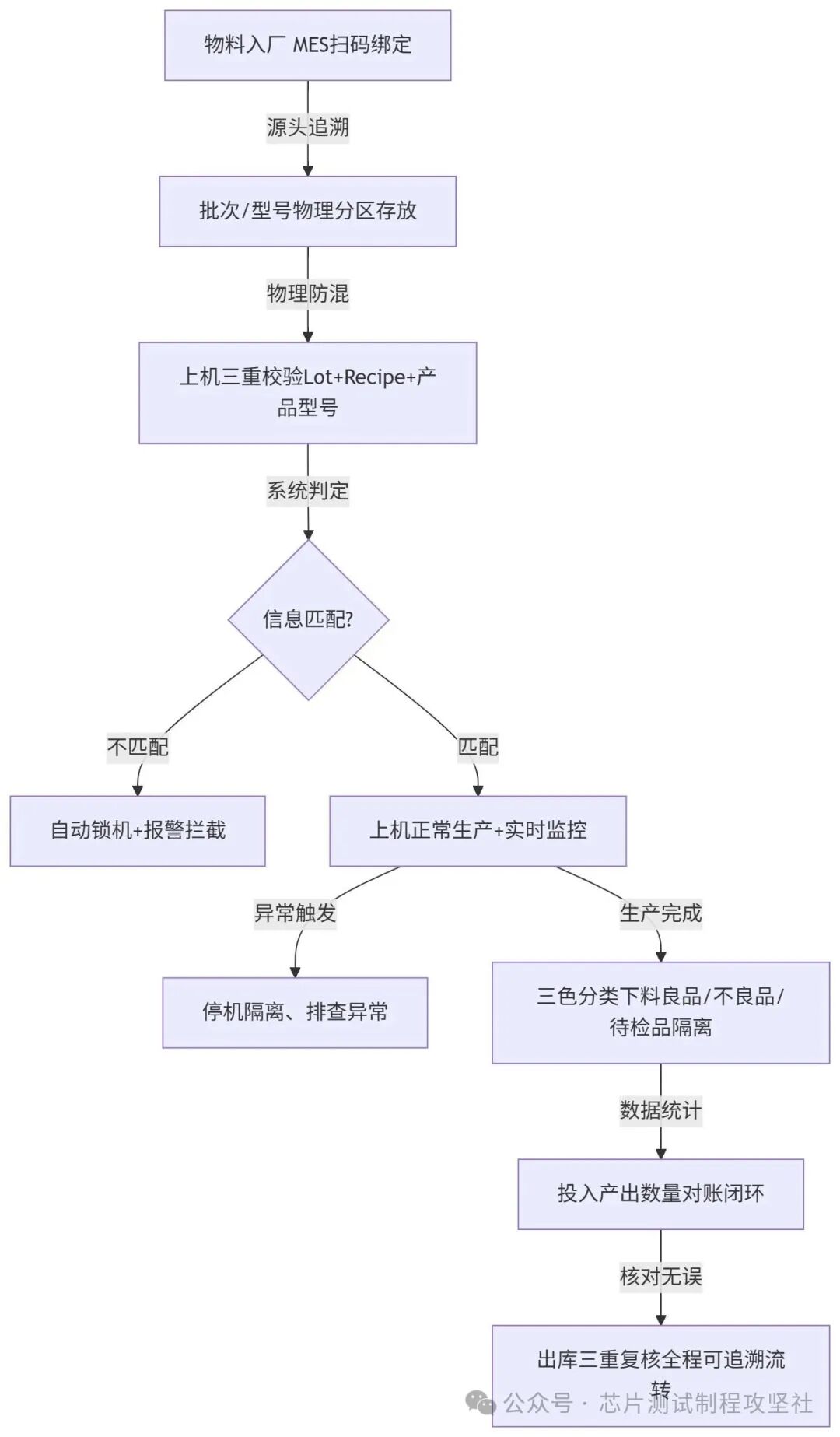

�� 防混全流程逻辑

✅ 核心管控要点

系统不匹配直接锁机，禁止人工强制解锁换批次必须清机、查残片、双人复核良/不良/待检三色标签物理隔离每批次投入产出数量强制对账，账物不符禁止流转

09 设备分级保养：日/周/月/季/年保养重点

设备稳定 = 良率稳定，不同周期保养分工明确：

每日保养（操作员）

清洁外观、点检真空/静电/安全装置、目视检查核心部件、如实填写记录

每周保养（设备员）

深度除尘、探针清洁排查、真空保压测试、载具清洗养护

每月保养（工程师）

轴精度校准、Chuck平面度校验、油路保养、电路紧固、探针深度维保

季度/年度保养

拆解深度维保、易损件更换、第三方计量校准、整机联调优化

10 产线操作红线

无防静电防护，禁止接触晶圆与精密部件

禁止硬物刮擦Chuck盘面、镜头、探针阵列

探针卡拆装必须抬升Z轴、断电操作，杜绝撞针

设备报警、异常立即停机，禁止带病生产

换Lot、换程序、换探针必须首片确认+双人复核

结语

CP测试看似只是“探针碰芯片”，实则是一套环境、设备、结构、操作、防错、维保的完整精密体系。

新手吃透流程、老手守住规范、全员守住红线，才能真正实现：低碎片、低误测、高良率、零混料。欢迎转发给产线同事、新人学习，统一作业标准！
