AI 爆火背后的功臣：HBM 到底是什么？_专业集成电路测试网-芯片测试技术-ic test

一篇看懂当下风口存储技术 ——HBM 高带宽内存，用 What/Where/Why/How 逻辑讲透原理、优势、AI 价值与现存痛点。

一、什么是 HBM？

HBM 全称 High Bandwidth Memory 高带宽内存简单理解：把多颗 DDR 内存颗粒垂直堆叠，通过中介层 Interposer 和 GPU/CPU 封装在一起，组成高位宽、超大带宽的一体化显存阵列。

§ 常见堆叠层数：2 层、4 层、8 层

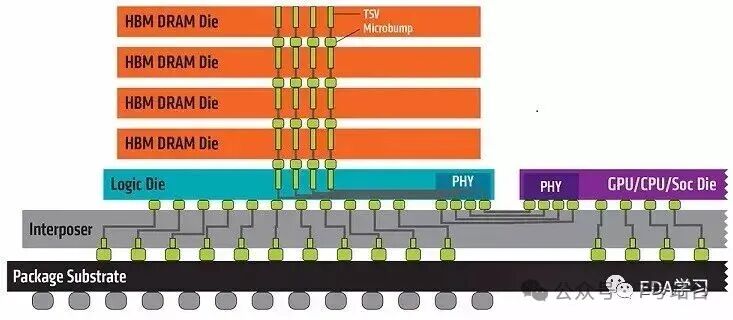

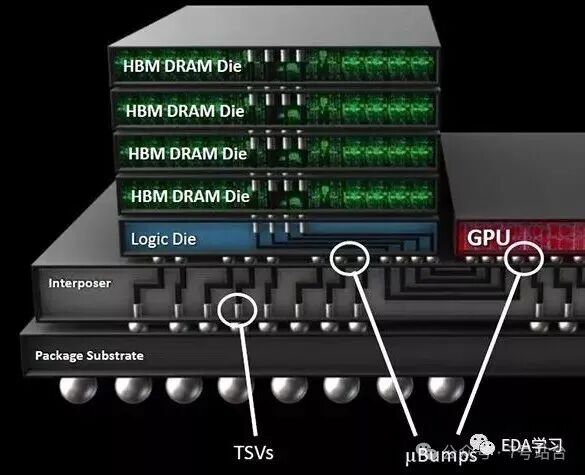

§ 内部结构：DRAM 堆叠裸片→硅中介层→封装基板→BGA 焊点接入 PCB

§ 芯片间依靠 TSV 硅通孔、微凸点实现高密度高速互联

二、HBM 核心技术亮点

1. 极致位宽、超高带宽单组 HBM 轻松做到 1024bit 位宽；多组搭配总带宽可达 TB/s 级别，远超传统 GDDR 显存上限。

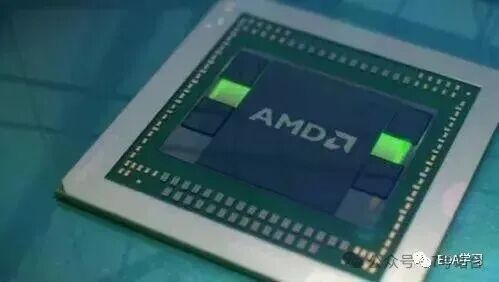

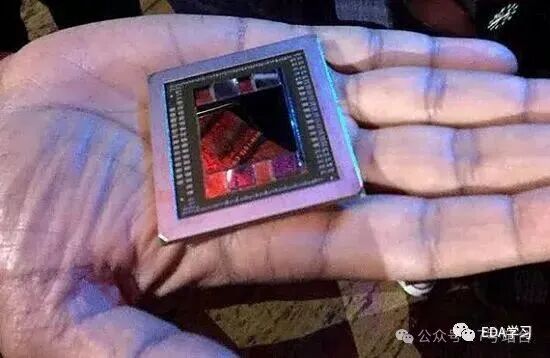

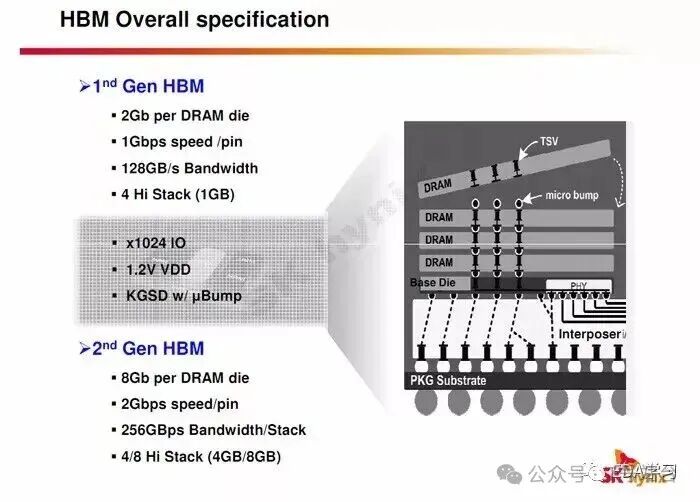

2. 迭代演进目前 HBM1、HBM2 已大规模商用，HBM3 规格定型，英伟达、AMD 新一代高端 AI 芯片、旗舰显卡均标配多堆栈 HBM 方案。

三、为什么 AI 时代非要用 HBM？对比传统 GDDR 优势明显

1. 带宽暴涨，打破 IO 瓶颈传统 GDDR 拉长位宽提带宽功耗代价极大，HBM 封装内互联路径极短，天然适合超大吞吐量数据吞吐。

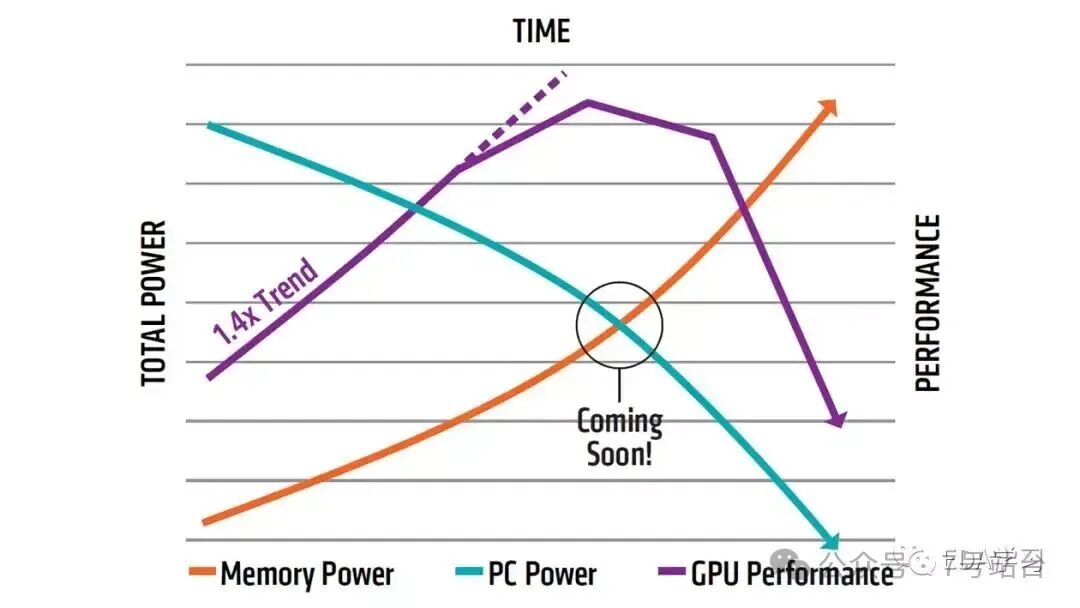

2. 能效更优，省电三倍同等带宽下，HBM 每瓦带宽约是 GDDR5 的 3 倍，大幅降低整机功耗压力。

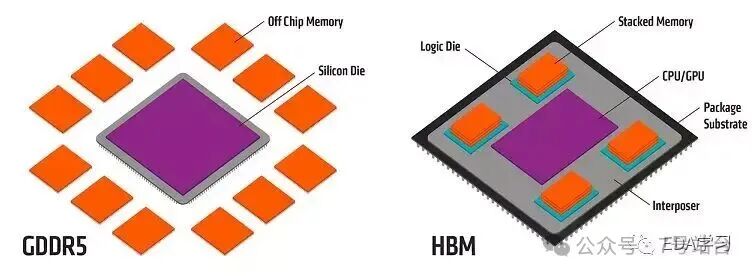

3. 体积大幅缩小相比 PCB 外挂 GDDR 布局，HBM 整体占用面积可缩减约 94%，利于高密度显卡、AI 加速卡集成设计。

四、HBM 如何支撑 AI 大模型发展？

AI 算力发展分三个阶段：

1. 早期模型简单，算力需求低，普通内存即可满足；

2. 模型加深，出现内存带宽瓶颈，靠片上缓存勉强缓解；

3. 大模型、云端高密度部署时代，算力规模暴涨，引脚式内存架构彻底跟不上数据吞吐需求。
传统芯片片上缓存面积占比极高（常达芯片总面积 1/3~2/3），挤占算力单元面积。HBM 采用 3D 堆叠内存方案，横向拓展带宽、纵向提升存储密度，绕开引脚数量限制，缓解存储墙瓶颈，是大模型、深度学习、云计算算力爆发的关键底座。

五、HBM 两大现存难题

1. 制造成本高昂：堆叠 + 中介层先进封装工艺门槛高，整体造价远高于普通显存；

2. 散热压力巨大：多颗 DRAM 堆叠 + GPU 近距离集成，封装内热密度极高，散热设计难度陡增。

一句话总结

HBM 是 3D 堆叠封装的高带宽存储器，靠高位宽、低功耗、小体积优势解决 AI 算力 “存储墙” 瓶颈，是当前高端 GPU、AI 芯片不可或缺的核心配套显存。
互动留言你觉得后续 HBM 迭代会持续拉开存储技术代差吗？国产 HBM 什么时候能实现规模化突围？评论区聊聊看法～
