做芯片 CP/FT 测试的工程师，几乎没人绕开爱德万 V93000（业内简称 93K）。从消费 MCU、PMIC 到车载 SoC、毫米波射频、高速算力芯片，这台综合 ATE 贯穿芯片研发验证与大规模量产。

本文从硬件版本架构、项目机台选型技巧、测试程序全流程调试、量产不良快速分层判断四大维度整理实操干货，无空话，全部一线工程师落地经验，收藏备用！

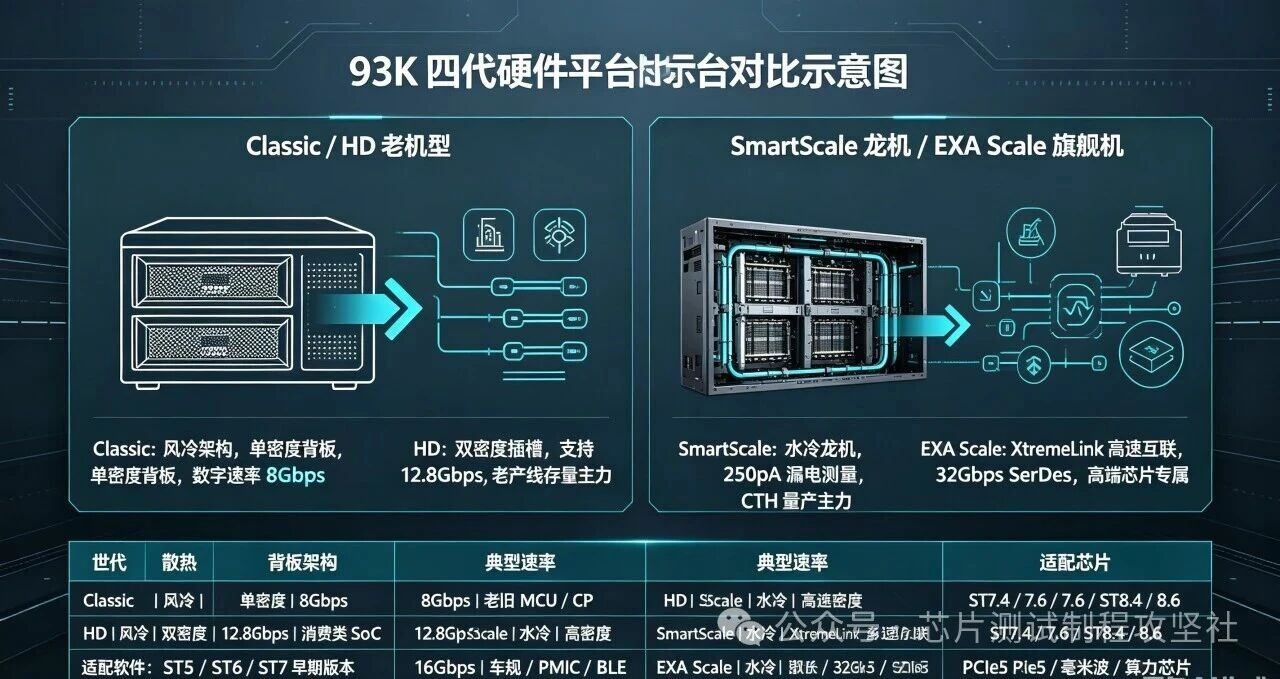

一、93K 整机硬件全世代解析，看懂版本才不会选错机台

93K 硬件按架构分为 4 大世代，直接决定机台性能上限、**适配芯片类型，选型*第一步先分清世代：***

第一代 Classic 经典款（淘汰存量机）

无 HD/ATH 标识，风冷架构，配套 SmarTest1~ST6 软件，数字最高仅 8Gbps，通道密度低。

. 适用：早年低端 MCU、老旧晶圆 CP 项目，无法支撑 PCIe、毫米波射频、大功率车规芯片，新项目不推荐。

. 第二代 HD 高密度机型（老产线存量主力）

双密度插槽，支持 12.8Gbps 数字、8GHz 基础射频，ST4~ST7 均可兼容。短板：无高速 XtremeLink 互联，多 Site 并行延时高，不适合高端高速接口芯片。

第三代 SmartScale 龙机（当下量产主流｜ATH/CTH）

国内封测厂标配水冷机型，分两大细分型号：

· ATH（A 类小型机）：插槽少、体积小，研发实验室样品调试、少引脚传感器专用；
· CTH（C 类中型机）：平衡引脚容量与并行 Site，PMIC、蓝牙、车载 MCU 量产主力，支持 64Site 同步三温测试。
· 优势：低噪声供电、250pA 高精度漏电测量，完美匹配 IoT、汽车电子常规芯片。

第四代 EXA Scale 旗舰机型（高端芯片专属）

配套 ST8 以上软件，搭载 XtremeLink 高速互联背板；支持 32Gbps 高速 SerDes、PCIe5/6、20GHz 射频 + 毫米波。

适用：自动驾驶 SoC、WiFi7、AI 算力芯片、DDR6/HBM 存储测试，研发 + 高端量产双线使用。

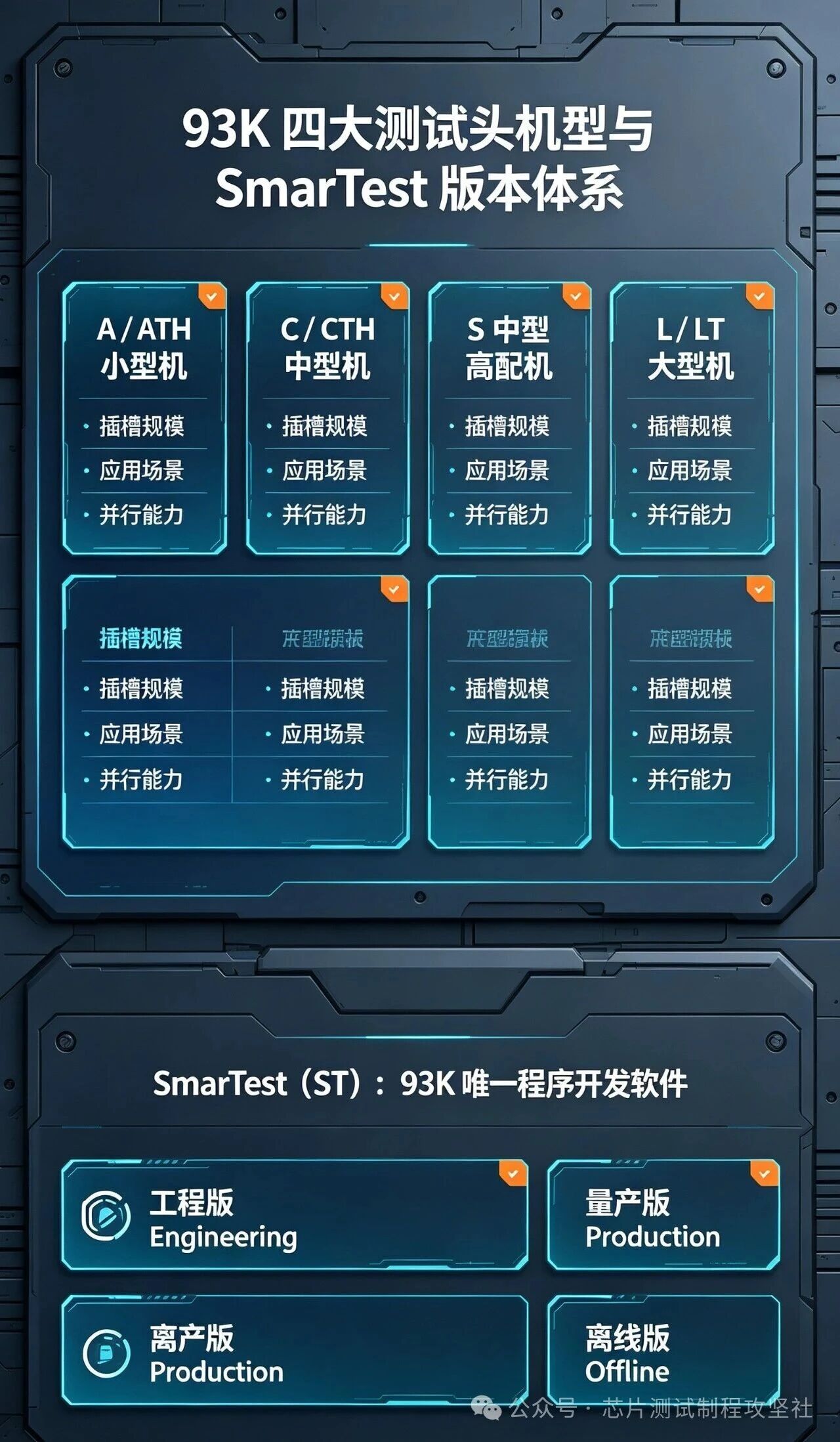

三大版本类型说明：

1. 工程版（Engineering）：实验室全功能，支持单步 Pattern 调试、Shmoo 扫描、仪器仿真；
2. 量产版（Production）：产线专用，锁定调试权限，优化测试节拍；
3. 离线版（Offline）：PC 本地编译向量，不占用机台资源，大幅节省机时。

版本适配红线（工程师必记）

· ST5/6：仅 Classic、HD 老机；
· ST7.4/7.6：CTH 龙机量产最优稳定版本；
· ST8.4/8.6：EXA 旗舰专用，高速射频、SerDes 功能完整；跨硬件世代无法随意升降级软件，固件不匹配会出现随机仪器报错、测量漂移。

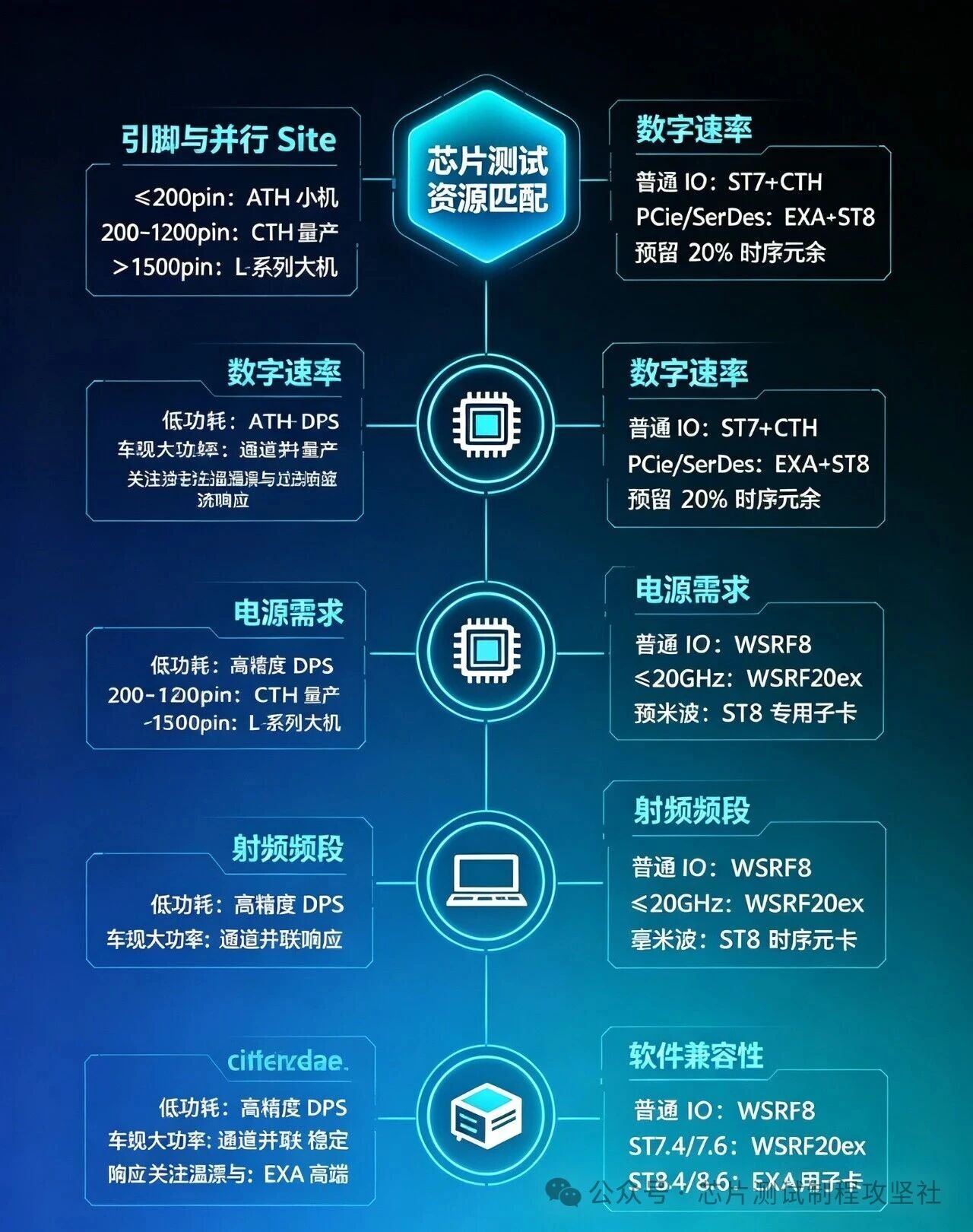

二、项目前期机台 & 资源匹配｜工程师实操选型技巧

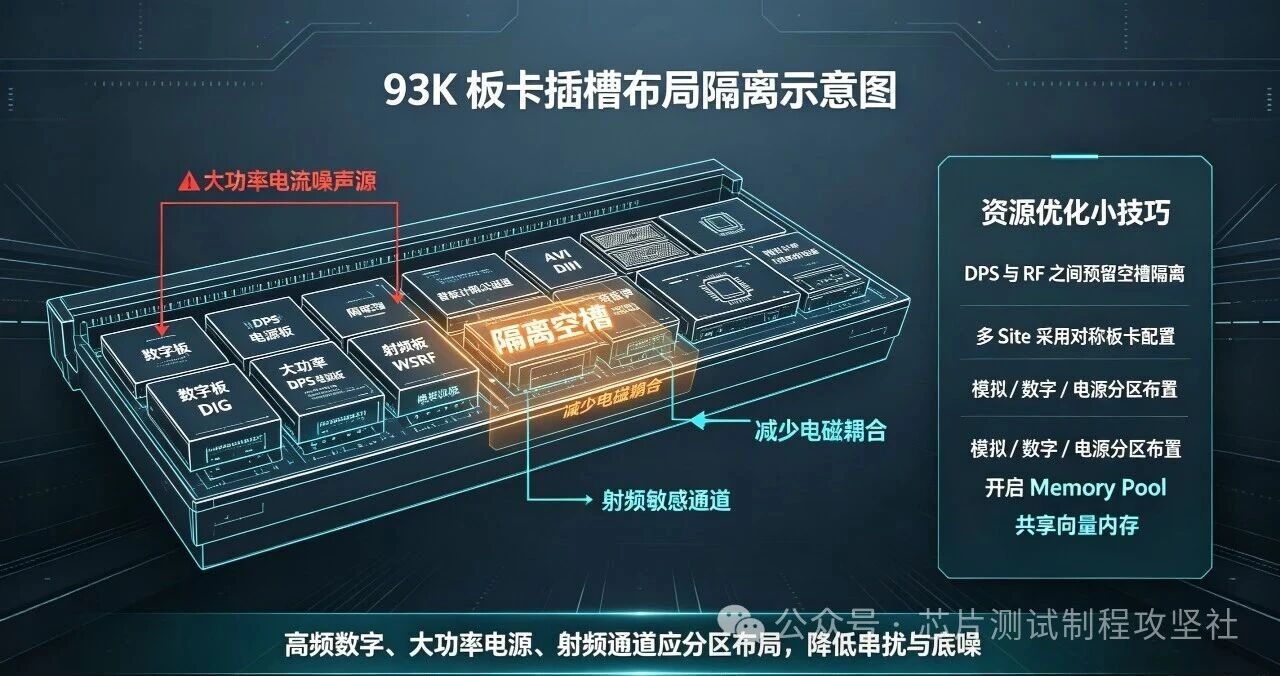

§ 数字板开启 Memory Pool 共享，减少高额向量内存授权；
§ 射频、模拟、大功率电源分区放置，避免串扰导致测量底噪升高；
§ 量产机多 Site 采用对称板卡配置，消除并行测试数据偏移；
§ CP 晶圆测试增加高压 PMU，FT 射频项目搭配屏蔽测试头。

三、93K 测试程序全流程调试｜工程师高效 Debug 技巧

1. 工程搭建避坑要点

· PinMap 分区管理：数字、电源、射频引脚分组，闲置引脚统一接地，降低悬空漏电；射频引脚预设 50Ω 阻抗补偿；
· 时序集分三温配置：常温 / 高温 / 低温独立时序，规避温变带来的裕量不足；高速接口单独时序集；
· 测试流程遵循「不良早筛」：开路短路、ID 读取、静态功耗放最前端，坏芯片提前分流，节省测试时间；
· 超大向量拆分分段导入，开启向量压缩，用 PC 离线版预处理，不占用机台。

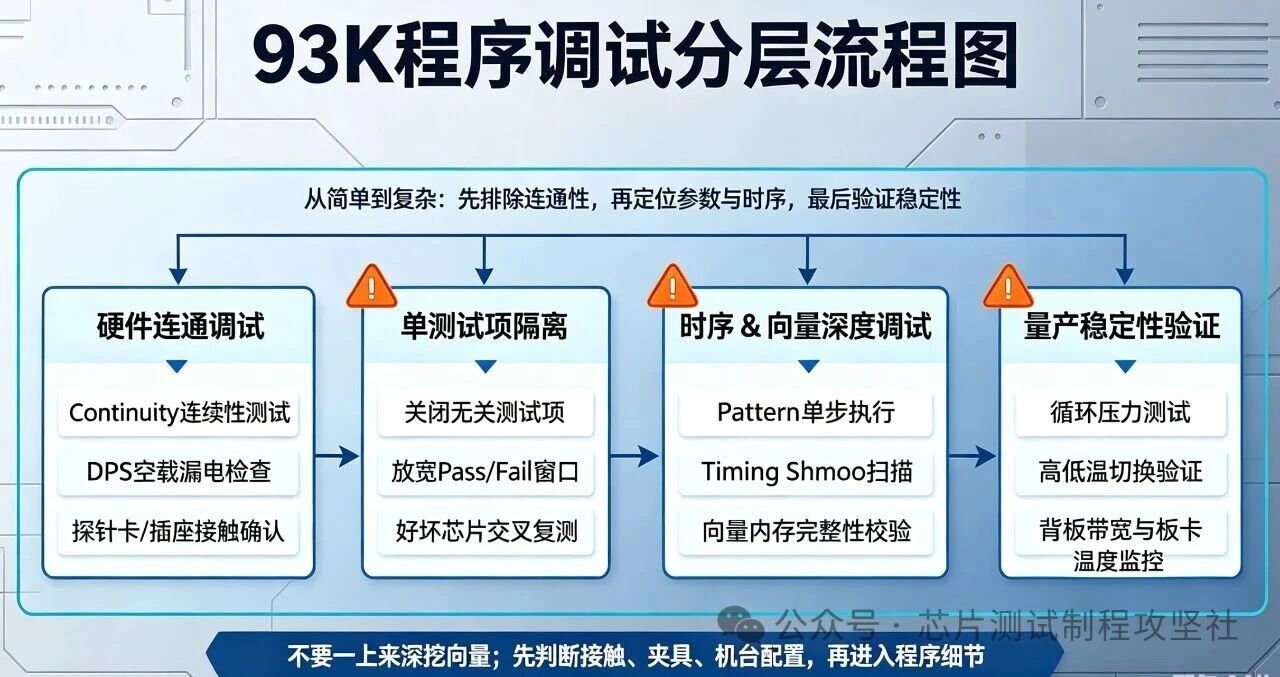

2. 四层 Debug 实操方法

1）连通性基础调试优先跑 Continuity 连续性测试，快速定位探针卡、插座开路短路；空载测 DPS 漏电，区分夹具漏电还是芯片失效。
2）单测试项隔离验证关闭无关流程，单独跑失效项；临时放宽 Pass/Fail 窗口，判断是芯片真实不良还是机台测量漂移；

用好对比法：好坏芯片交叉复测定位问题。

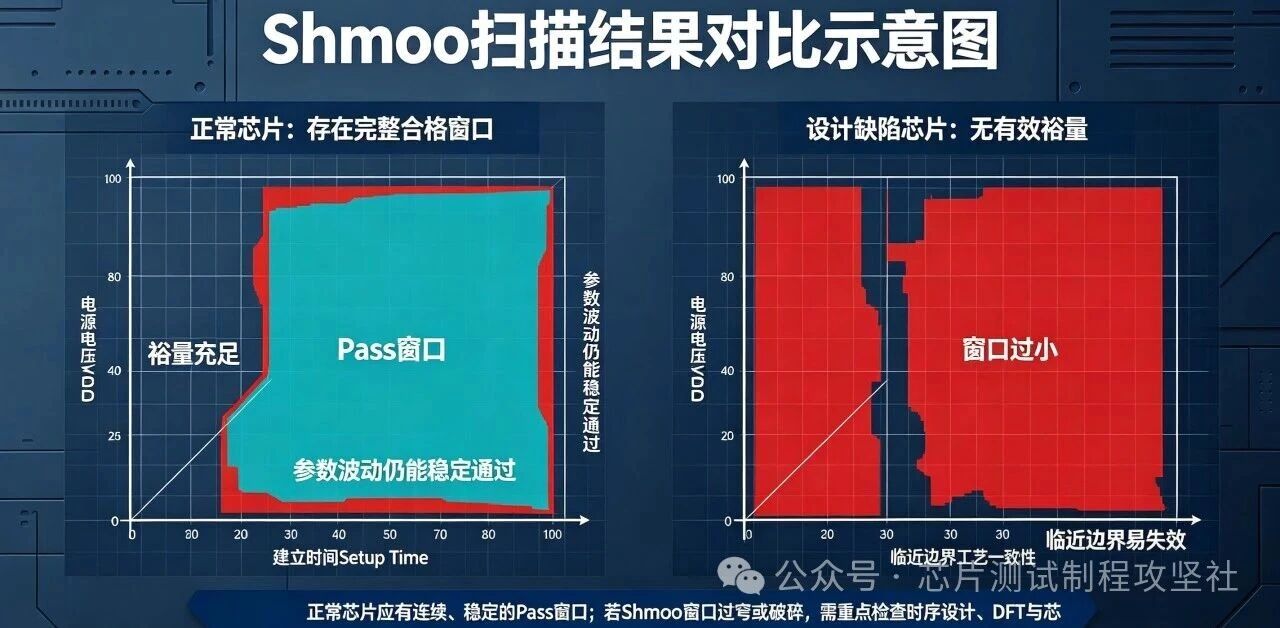

3）时序 & 向量深度定位Pattern 单步执行定位失效向量；Timing Shmoo 扫描绘制裕量二维图，快速找到建立 / 保持临界失效点；校验向量内存，避免超长向量截断随机报错。
4）量产稳定性复现连续 5000 颗循环压力测试复现偶发不良；切换高低温循环排查温漂问题；实时监控背板带宽、板卡温度，资源满载易触发仪器报错。

3. 量产程序提速小妙招

· Step 单步模式切换为 Run 批量执行，缩短功能测试时长；
· 射频收发同步采集，拆分测试会直接翻倍耗时；
· 精简 Bin 分档逻辑，减少多余条件判断。

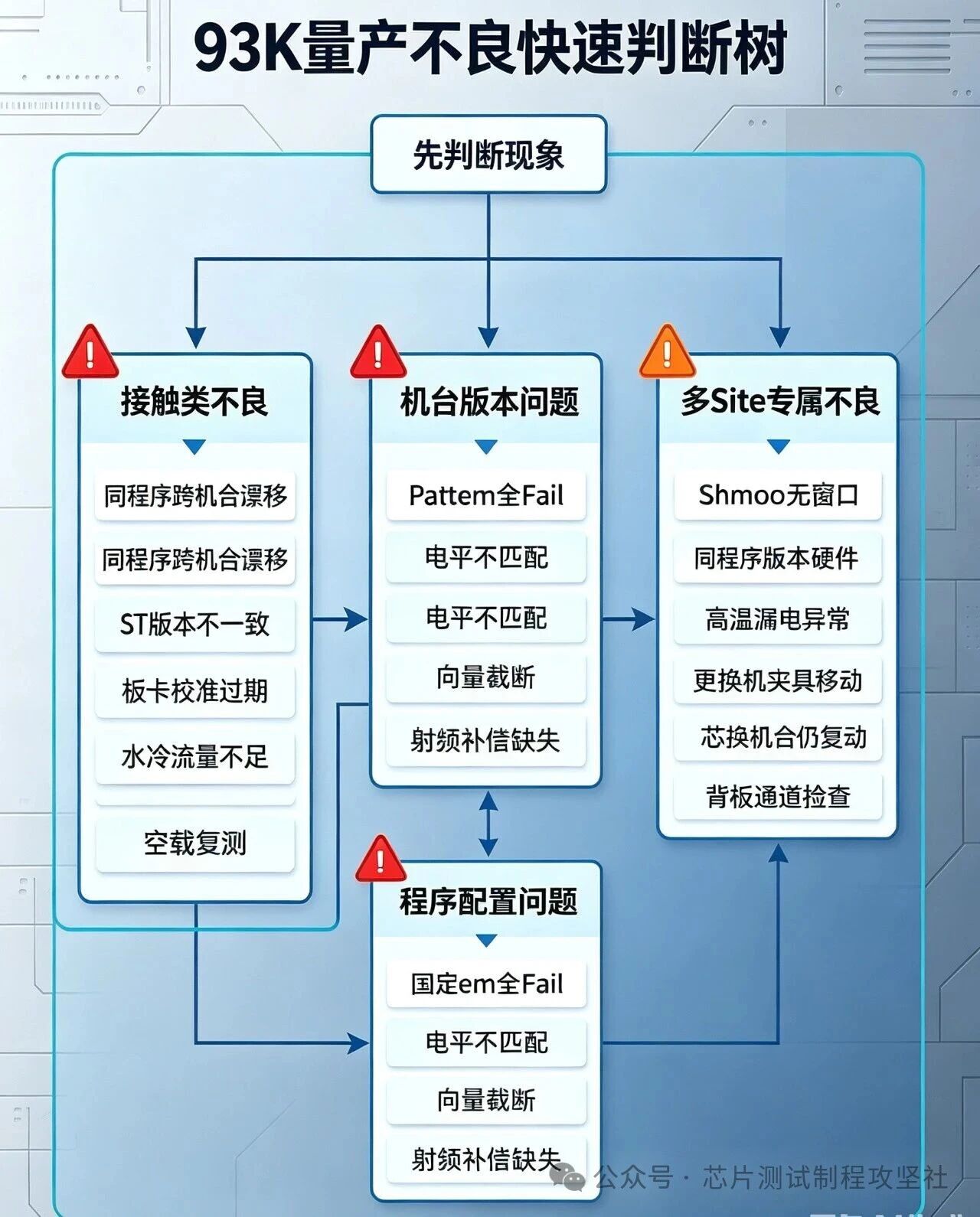

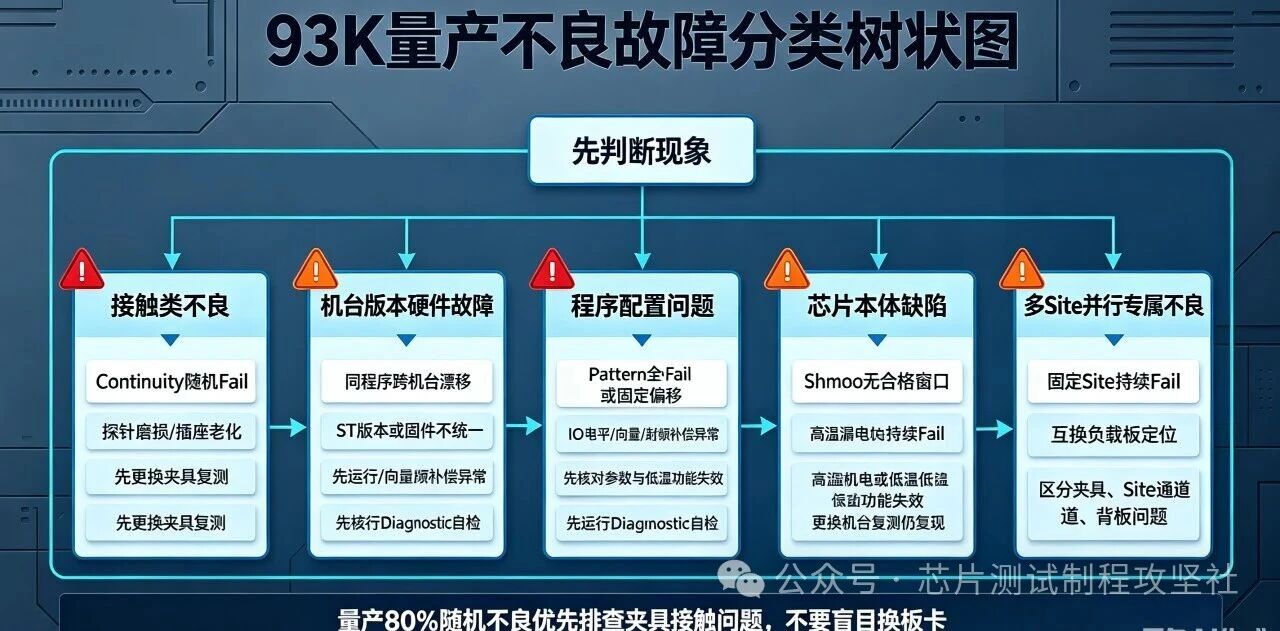

四、量产不良分层快速判断｜一眼区分夹具 / 机台 / 芯片问题

1. 接触类不良（最高发）

现象：Continuity 随机 / 批量 Fail、IDD 漏电大幅漂移
CP 端原因：探针磨损、晶圆 Pad 脏污、压合高度异常；
FT 端原因：插座弹片老化、引脚变形、负载板走线漏电；
排查方案：更换探针卡 / 插座复测、清洁接触点位、空载测负载板绝缘阻抗。

2. 机台硬件 & 版本类故障（整线同步异常）

现象：同程序 A 机台全过，B 机台批量 Fail；测试随机弹出 Instrument Error
诱因：ST 软件小版本不统一、板卡校准过期、背板 RMT 固件不匹配、水冷流量不足板卡过热；
排查步骤：统一整机 ST 版本→运行 Diagnostic 整机自检→重新校准模拟 / 射频板卡→重新插拔板卡、清理水冷过滤器。

3. 程序参数配置问题（全机台统一偏移）

现象：Pattern 全失效、射频测量值固定偏移
诱因：IO 时序电平与芯片规格不匹配、向量加载失败、射频线缆损耗未补偿、屏蔽腔电磁干扰；
解决：核对 Datasheet 电平参数、重新导入向量、运行射频自校准，隔离周边大功率设备。

4. 芯片本身工艺 / 设计真实不良

现象：Shmoo 无合格窗口、高温漏电异常、低温功能失效，更换机台复测不良可复现；
处理：移交 FA 失效分析，同步反馈设计优化 DFT 与时序设计。

5. 多 Site 并行特有不良

现象：固定单个 Site 持续 Fail，其余 Site 全部正常

区分方法：互换两个 Site 负载板
· 不良跟随负载板移动：夹具、负载板故障；
· 不良固定 Site 不变：机台对应通道、背板插槽损坏。

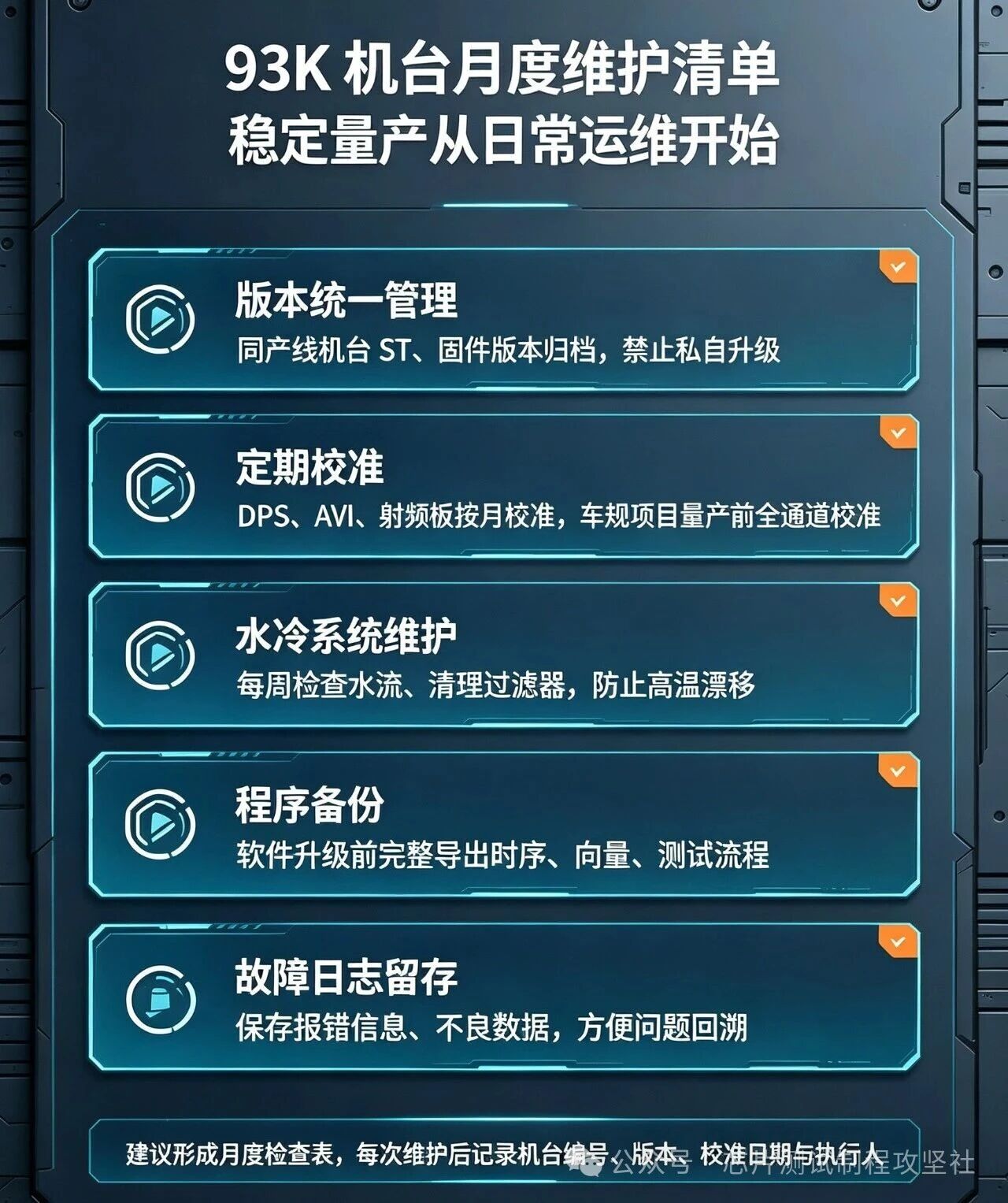

五、工程师日常运维规范，保障机台长期稳定

§ 版本统一管理：同产线机台 ST、固件版本归档，禁止私自升级；
§ 定期校准：DPS、AVI、射频板按月校准，车规项目量产前全通道校准；
§ 水冷系统维护：每周检查水流、清理过滤器，防止高温漂移；
§ 程序备份：软件升级前完整导出时序、向量、测试流程；
§ 故障日志留存：保存报错信息、不良数据，方便问题回溯。

文末总结

93K 作为半导体行业通用高端 ATE，硬件版本、资源匹配、程序调试、不良排查是测试工程师核心基本功。选型阶段做好芯片需求拆解，调试遵循分层定位思路，不良先区分夹具、机台、芯片三类问题，能大幅降低调机时间、减少产线停机损耗。
