开篇闲聊
很多刚上手 ATE 的工程师只会操作界面、改测试程序，搞不清测试仪内部硬件分工，遇到漏电测不准、时序报错、电流钳位损坏等故障无从排查。本期拆解数字 ATE 全套硬件架构，把主机、测试头、管脚电路 PE、PMU 四大核心模块讲透，搭配简易结构示意图，看懂测试仪底层硬件逻辑，调试故障效率直接翻倍。
一、ATE 整机全景框架总览
一台标准数字自动测试设备分为上位主控主机+测试头 Test Head两大主体，测试头内置所有模拟 / 数字测量硬件，通过线缆与主机通讯；外部搭配负载板、探针台 / 分选机完成 DUT 连接。简易整机架构示意图

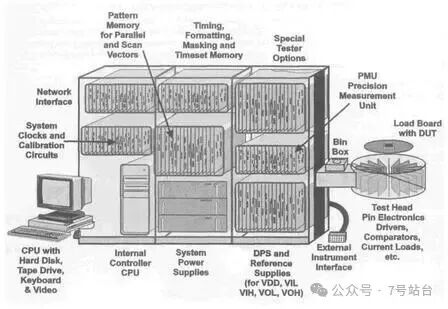

ATE整机硬件框图
整套硬件分层：
1. 上位 CPU 主机：程序存储、人机交互、数据记录、外设通讯
2. 系统底层资源：全局时钟、电源基准、时序存储
3. 功能资源模块：向量内存、时序发生器、DPS 电源、PMU 精密测量单元
4. 测试头 PE 管脚卡：每通道独立驱动 / 比较 / 负载 / 测量电路
5. 外部接口：负载板、探针卡、分选机、温测设备
二、第一部分：上位主控 CPU 主机
核心作用
1. 存储测试程序、测试向量、规格限值、良率日志；
2. 提供操作界面，下发测试指令给测试头硬件；
3. 收集 DUT 测试数据，生成报表、良率统计、失效日志；
4. 外接网络、U 盘、打印机，对接产线 MES 系统；
5. 控制外部设备：探针台、Handler 温测单元启停。
配套资源
内置硬盘、内存、网卡、键盘显示器，不参与电压电流实时测量，只做指令下发与数据汇总。
三、第二部分：系统公共底层资源（测试头内置）
1. 全局系统时钟
整机时序基准，所有向量周期、建立保持、测量采样全部同步该时钟，时钟精度直接决定 AC 时序测量误差，设备会定期自校准。
2. DPS 器件供电电源
专门给 DUT 芯片 VDD/VCC 供电，支持多组独立电压输出，可设置上电 / 下电时序、电流保护钳位，粗 IDD 功耗测试主要依靠 DPS 采集。
3. RVS 基准电压源
生成 VIL/VIH、VOL/VOH 标准逻辑电平，供给 PE 驱动与比较器，是高低电平测试的基准参考。
4. 向量 / 时序内存
超大高速存储，存放测试 Pattern 向量、时序参数、掩码配置，高速测试无需反复读取硬盘，保障测试吞吐速度。
四、第三部分：核心测量单元 ——PMU 精密测量单元
基础功能
Force（强制）+Sense（采样）四线开尔文测量架构，精准测极小电压、皮安级漏电流，是所有 DC 参数（OS 开短路、IIL/IOZ/IDD）测试核心硬件。

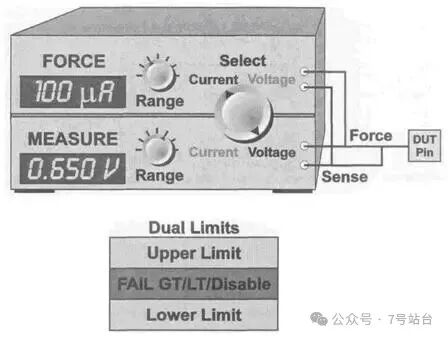

PMU功能示意图
两种工作模式
1. 强制电压，测量电流：测输入漏、管脚短路；
2. 强制电流，测量电压：测输出 VOH/VOL、回路电阻。
关键保护设计
电流钳、电压钳双重保护，DUT 短路时限制输出，防止烧坏芯片与 PMU 硬件；高端 ATE 支持每通道独立 PPMU（管脚内置 PMU），多路 DC 并行测试，大幅缩短测试时间。
五、第四部分：管脚电子 PE 卡（测试头核心）
每一路 DUT 引脚对应一套完整 PE 电路，是信号和芯片直接交互的硬件，分为四大子电路：

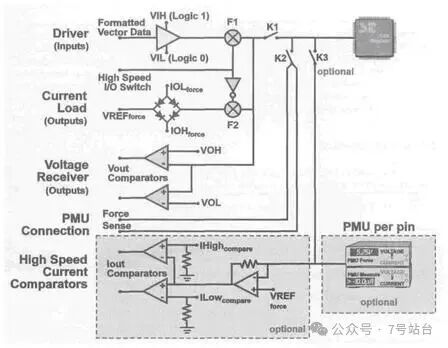

单路PE电路原理图
1. 驱动 Driver 电路接收时序向量，输出 VIL/VIH 标准电平，给 DUT 输入管脚施加激励，可切换高低电平、三态关闭。
2. 动态电流负载 Current Load模拟真实后级负载，提供 IOH 拉电流、IOL 灌电流，测 VOH/VOL 必须开启负载，空载测试数据无参考价值。
3. 电压比较器 Comparator实时采集 DUT 输出电压，和 VOL/VOH 基准对比，判定输出逻辑 0/1，功能测试 Strobe 采样全靠比较器。
4. 高速电流比较器辅助快速漏电流筛查，配合 PMU 完成静态漏电测量；通过继电器切换 PMU 接入管脚。
PE 核心规则
禁止驱动与输出负载同时打开（总线冲突），CMOS 测试闲置输入不能浮空，必须通过 PE 固定电平，避免闩锁损坏 DUT。
六、外部配套硬件（不属于 ATE 主机，但必不可少）
1. LoadBoard 负载板：测试头与芯片转接板，布局匹配 DUT 封装，增加滤波、匹配电阻；
2. 探针卡：CP 晶圆测试专用，探针接触裸片焊盘；
3. 分选机 Handler：FT 封装芯片自动上下料、分档 Bin；
4. 温测单元：高低温环境模拟，验证全温域芯片性能。
本期实操重点总结
1. 主机只做调度，所有电参数、时序测量硬件全部集中在测试头；
2. PMU 负责高精度 DC 微小信号测量，DPS 负责芯片整机供电；
3. PE 管脚卡是 DUT 信号交互唯一通道，驱动、负载、比较器三大电路决定功能 / DC 测试结果；4 四线 Kelvin Force-Sense 是 PMU 高精度测量关键，消除线路压降误差。
