科普光纤及光模块(高速收发器七)

时间:2024-05-26 20:37来源:数字站 2 作者:ictest8_edit 点击:



01
光口与协议的区别


前段时间开始学习高速接口的时候,会经常使用光口收发数据,不知道有没有人在没有接触过光口时,会不会将万兆网与光口绑定,我在没有接触这个接口的时候就有这种思想,认为光口就是用来实现万兆网协议的。

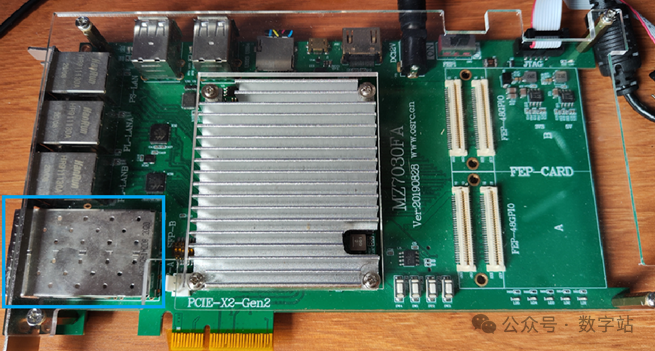

图1 开发板光口视图

光口只是物理接口,用来传输数据的载体。而万兆网、SRIO等是通信协议,规定发送方与接收方传输数据的规则。

两者并没有直接的联系,比如SRIO可以通过光口传输,也可以直接使用PCB走线连接发送方和接收方。同理光口也可以用来传输万兆网、SRIO、以及自定义的各种高速接口协议。

02
光口

一般FPGA开发板上的光口如图1所示,下面是其对应的原理图。

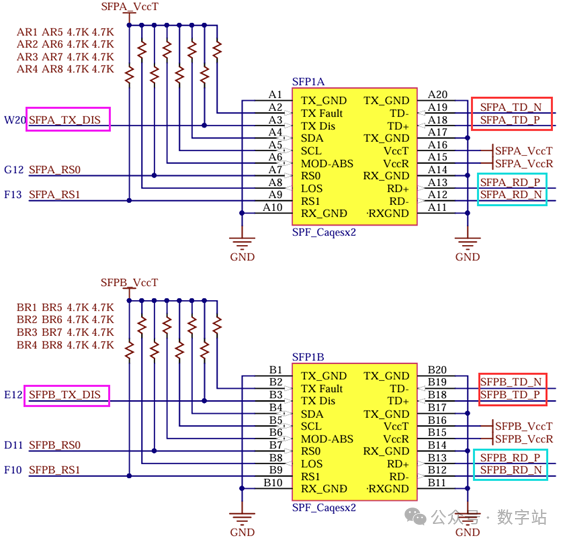

图2 光口原理图

上述两个光口各自包含一对接收和发送的差分引脚,直接与FPGA的高速收发器的引脚相连。注意在使用该接口时,失能引脚TX_Dis必须给低电平,否则光口无法正常工作。

03
光模块


信号在开发板上是以电信号的方式进行传输,而光纤内部是利用全反射来传输光信号,全发射在初中物理课上就讲了,而且还有光纤利用全发射传输的光信号的相关考试题,这方面内容就不需要赘述吧。

因此需要光模块把电信号转换成光信号,然后再通过光纤传输,同时也可以把接收到的光信号转换为电信号。

光模块的内部组成如下所示,常见的光模块速率为155Mbps(百兆)、1Gbps(千兆)、10Gbps(万兆)、40Gbps等。

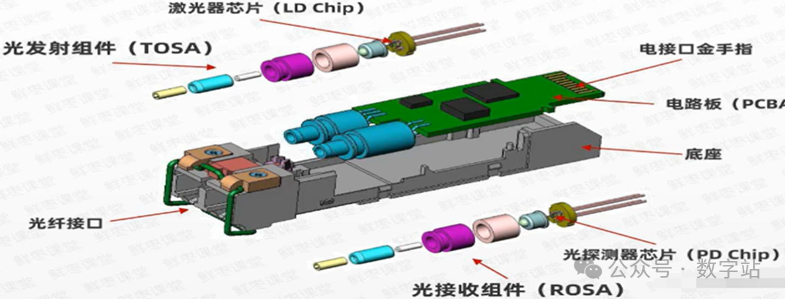

图3 光模块组成

光模块根据封装不同,分为SFP光模块(标准速率为百兆或千兆)、SFP+光模块(与SFP外形相似,标准速率万兆)、QSFP+光模块(标准速率40Gbps)、XFP光模块、CFP光模块等等,比较常用的三种封装如下图所示。

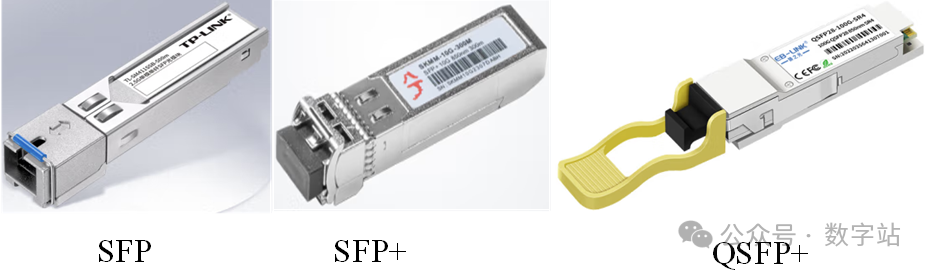

图4 常见三种光模块封装

按照模式可以分为单模光模块和多模光模块,这两种的区别与光纤种类有关,在后续讲解光纤部分细讲。

由于我的板子FPGA是K7系列,收发器的线速率最高可以达到10.3125Gbps,采用64B66B编码时,数据传输速率可以达到10Gbps,因此选择SFP+光模块即可。

04光纤

光纤是由塑料和玻璃制成的纤维,通过全反射原理传输光信号。具有重量轻、抗干扰能力强、传输距离远、带宽大等优势。

光纤传输的常用波长有850nm、1310nm、1490nm、1550nm。如果光纤只能传输一种波长的光,则称为单模光纤(SMF),适用于长距离传输。如果光纤能够传输多种波长的光,则是多模光纤(MMF),适用于机房等短距离传输。

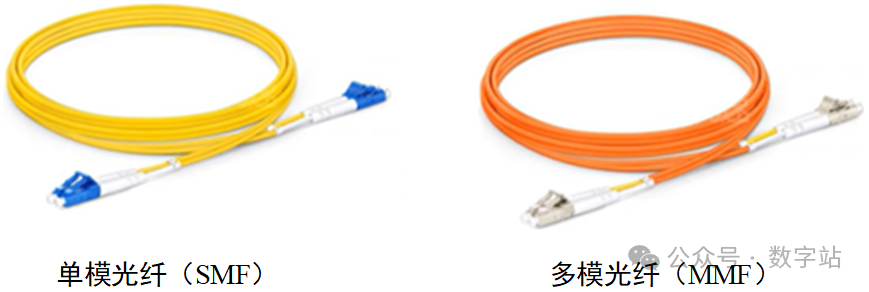

图5 光纤分类

注意单模光纤应该配对应单模光模块,我们在学习的时候不需要考虑光纤的种类,只要能够传输数据就行,但是要对这些概念有个印象。

常见的光纤接口类型如下所示,包含金属螺纹接口(FC)、类似BNC的金属卡接口(ST)、塑料方形接口(SC)、较小的塑料方形接口(LC)等。

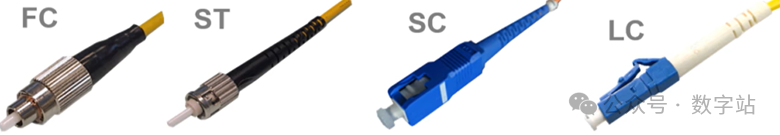

图6 光纤接口类型

SC的体积最大,LC体积最小,ST最牢固,其次是FC。

在购买光模块时,接口一定要与光纤接口类型匹配,否则可能无法使用,现在网上也有光模块和光纤做成一体的线,如果学习的话可以购买这种。

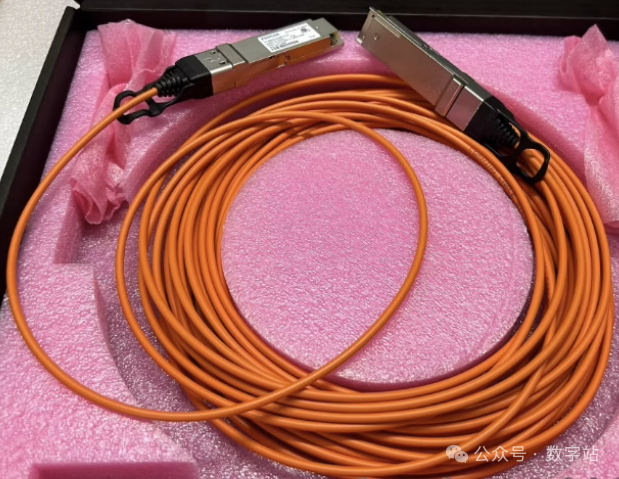

图7 光模块与光纤一体

05
10G以太网的命名规则


10 G以太网标准于2002年首次发布在IEEE 802.3ae,此版本旨在支持光纤介质。后来又开发了各种其他版本来处理不同的介质,不同的数据速率和距离覆盖范围。

下表提到了10 G以太网物理接口命名规则,如10GBASE-T中所述,10G 代表传输数据的速率、BASE代表基带、T代表传输介质是铜。

表1 10G以太网的命名含义
第一个后缀(介质类型/波长/距离) 第二个后缀
(编码类型)
第三个后缀

B:双向光纤
C:铜(双轴)
D:并行单模(500m)
S:短光波长(850nm)/距离(100m)
L:长光波长(1310nm)/距离(10km)
E:超长光波长(1550nm)/距离(40km)
F:光纤(2km)
K:背板
T:双绞线
R:64B66B编码
X:8B10B编码
W:广域网PHY,支持64B66B编码
4:4个XAUI通道
M:多模

其中10GBASE-T系列支持64B65B编码,支持双绞线传输,带宽小于500M。

10GBASE-R系列支持64B66B编码,支持光纤传输,提供10GBASE-SR、10GBASE-KR、10GBASE-LR、10GBASE-ER、10GBASE-LRM等配置。

其中10GBASE-KR表示采用背板传输,图1中的光口位于底板上,这种底板就被称为背板。

10GBASE-X系列支持8B10B编码,支持铜缆(10GBASE-CX4)和光纤(10GBASE-LX4)介质传输,10GBASE-KX4是用于背板的10 Gbps基带规范。

即使10GBASE-KX4和10GBASE-KR都是10 Gbps电气接口,却描述了不同的PHY。10GBASE-KX4 PHY在4通道中以10GBASE-KR的1/4速率运行,以达到相同的吞吐量。

综上所述是对光纤、光模块的一些知识扫盲,便于后续使用光口传输SRIO、万兆网、自定义的一些高速接口协议。
