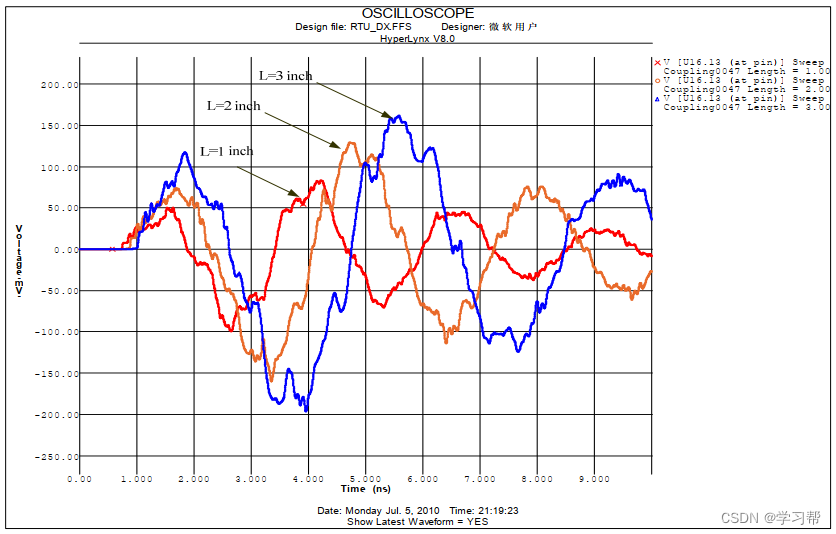

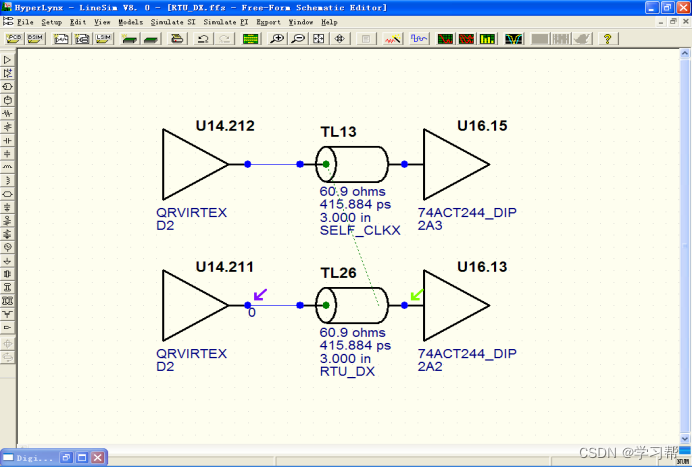

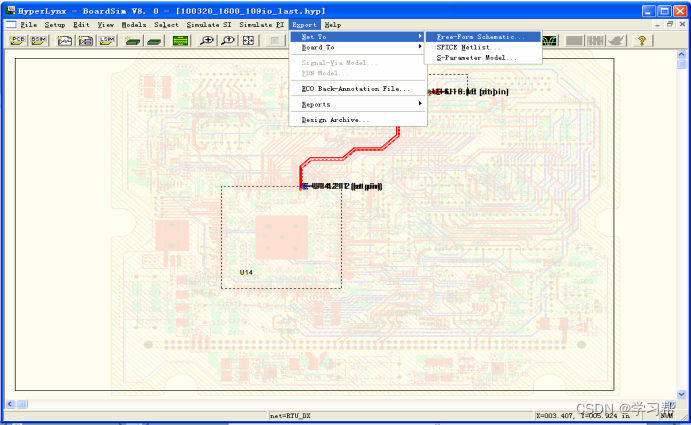

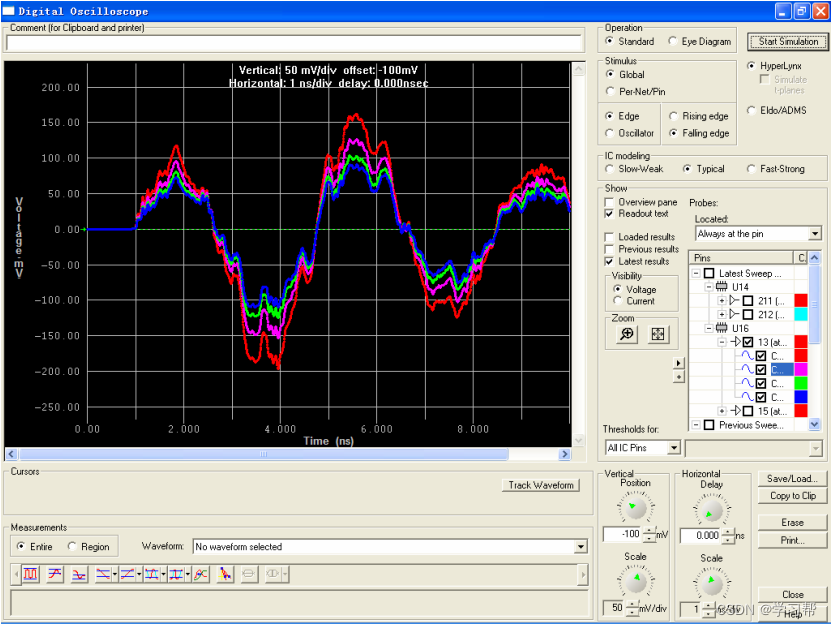

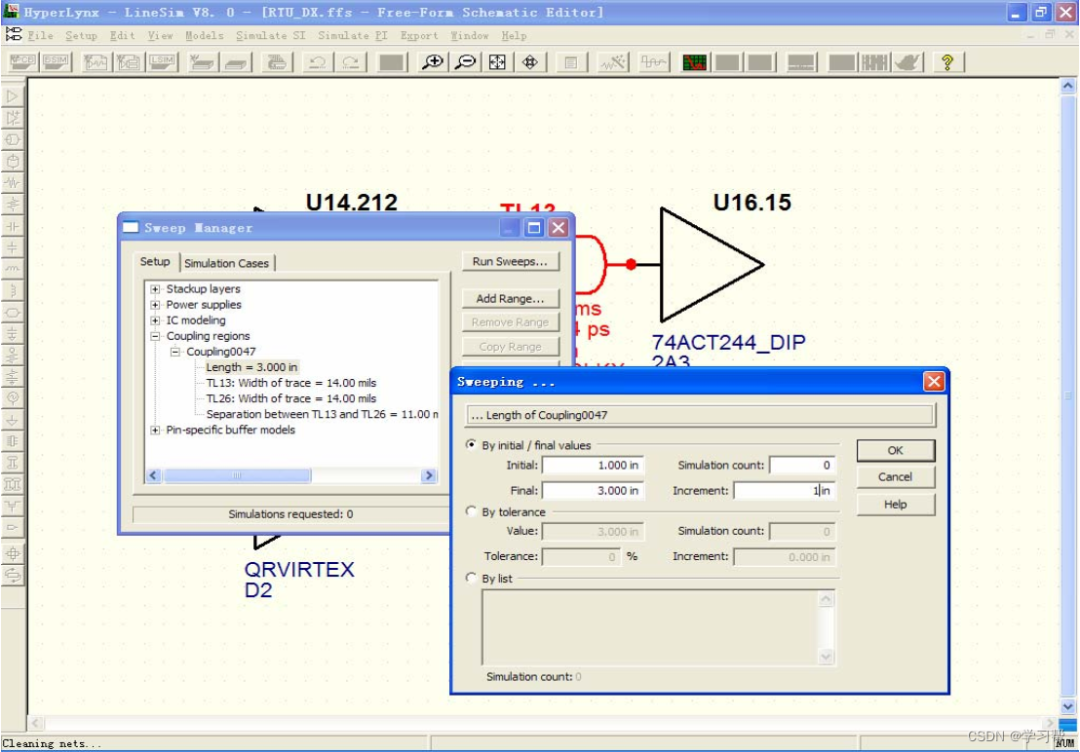

 将其导入到 LineSim 中进行前仿真优化分析。选中待仿真的网络（受害网络），点击 EXPORTÆNET TO FREE FORM SCHEMATIC 菜单，如图 63 所示。  图 63 将 NET 导出到前仿真中 弹出如下所示的界面：  图 64 导出设置 最终弹出如下界面：  图 65 串扰模型导出 点击快捷按钮，对布线长度进行扫描分析。扫描范围为 1 inch~3 inch，步长为 1 inch，具体设置如图 66 所示。  图 66 长度扫描设置 长度扫描分析结果如图 67 所示，由结果可知当布线长度减小到 2 inch 以下时串扰基本可以控制在 100mV 以下。  图 67 布线长度扫描情况下的远端串扰对比 点击快捷按钮，对布线间距进行扫描分析，扫描范围为 11mil~25mil，步进为 5mil，具体设置如图 68 所示。  图 68 布线间距扫描设置 布线间距扫描分析结果如图 69 所示，由结果可知当布线间距增加到 21mil以上时串扰基本可以控制在 100mV 以下。  图 69 布线间距扫描分析 |
