同一颗5G基站PA（功率放大器）芯片，量产机台把射频校准从45秒压到8秒——代价是S11（输入反射）的测量不确定度从±0.05 dB放宽到±0.12 dB。听上去像拿质量换产量？在懂行的人手里，这步棋只赚不亏。

为什么敢这么干？因为这种PA的量产通过判据（Pass/Fail）通常会留出1 dB量级的余量（具体因项目而异），±0.05还是±0.12，离误判线都远。校准这件事，产线和研发要的根本不是同一种"准"。先把边界说清楚：下面聊的是射频链路（S参数那一路）的校准——它到底在校什么、零点定在哪、多久该重来一次。

校准到底在校什么

拿射频校准最常见的矢量网络分析仪（VNA）来说，从仪器内部到探针尖，链路上一串不那么理想的家伙——耦合器、开关、混频器、线缆、转接头——都会给读数掺误差。误差分三种：
一是系统误差：链路自己"刻度歪了"，固定、可重复，校准能干掉的就是它。二是噪声误差：抖动、连接重复性这些没规律的扰动，只能靠多次测量取平均去压。三是漂移误差：温度、时间让链路参数慢慢跑掉，只能靠定期重校去追。

校准干的事只有一件：把系统误差算出来、扣掉。仪器厂商的修正框架，主流叫12项误差模型——把链路上所有非理想环节的净效应，等效成正反向各6个误差项（方向性、源匹配、负载匹配、反射跟踪、传输跟踪、隔离），校准就是用标准件把这12个未知数解出来。注意，这12项是等效出来的"账"，不是耦合器、开关、线缆一件对一项。频率越高，它们"歪"得越狠，所以射频测试比低频测试更依赖校准。

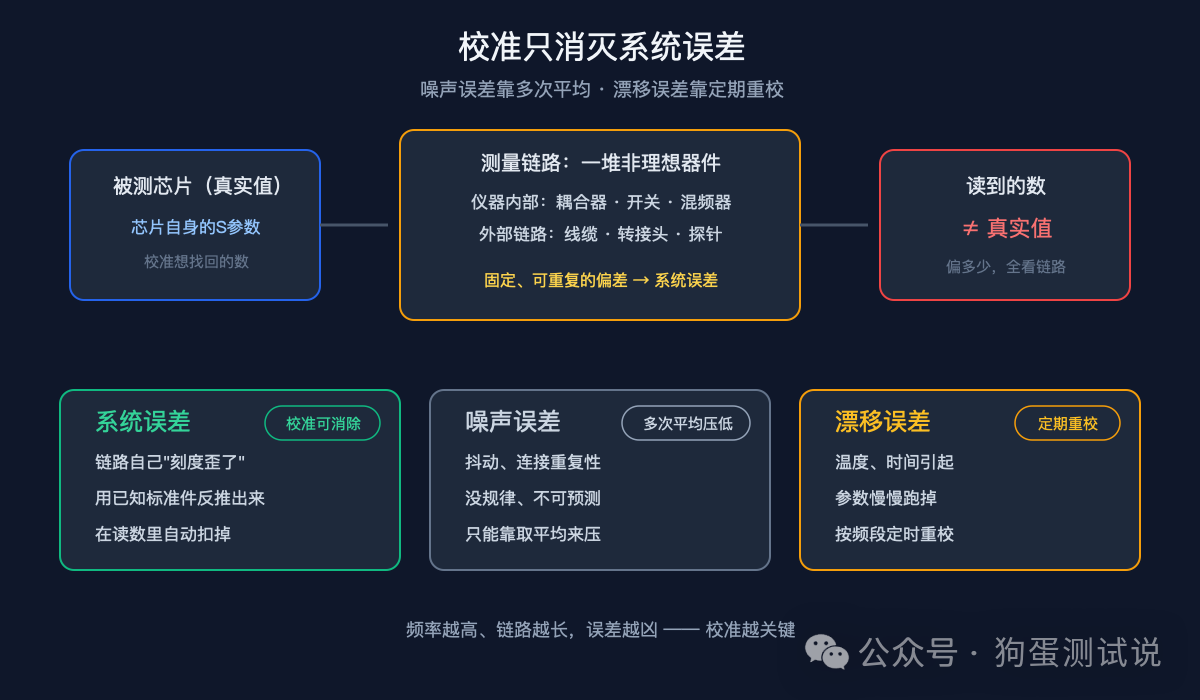

图一三种误差里只有系统误差能被校准干掉：噪声误差靠多次平均，漂移误差靠定期重校

你测到的是芯片，还是芯片加插座？

怎么把误差"算"出来？靠标准件——最通用的四件套叫SOLT（短路-开路-负载-直通校准），短路、开路、负载是三个答案已知的反射标准，直通是一段答案已知的传输标准。把它们挨个接上去测一遍，仪器就能反推出自己那12项误差，再在每次读数里自动扣掉。校准不是把仪器"调"好，而是把它的错"记"下来、再还回去。
校准还顺手干了一件更要命的事：把零点（参考面）钉在一个物理截面上。参考面就是仪器认定"读数从这里开始算"的位置。SOLT校完，零点在同轴连接器的对接面——对接面往被测方向的一切，插座、走线、芯片，全都会混进你的读数。
所以同一套校准，测一个同轴模块没问题；拿去测一颗焊在插座里的芯片，读出来的S11就是"芯片+插座+走线"的总和。要把零点推到芯片引脚上，得做去嵌——用额外的测试结构，把中间那段的贡献一层层剥掉。每推一次参考面，往往就多引入一份不确定性，所以校准时最好把零点定在最靠近芯片的地方——探针台毫米波场景常用的TRL（直通-反射-传输线校准），它的校准标准（直通/反射/延迟线）可以做成与芯片同层的片上图形，参考面能一路推到贴近被测件的位置，常常能省掉一次去嵌。

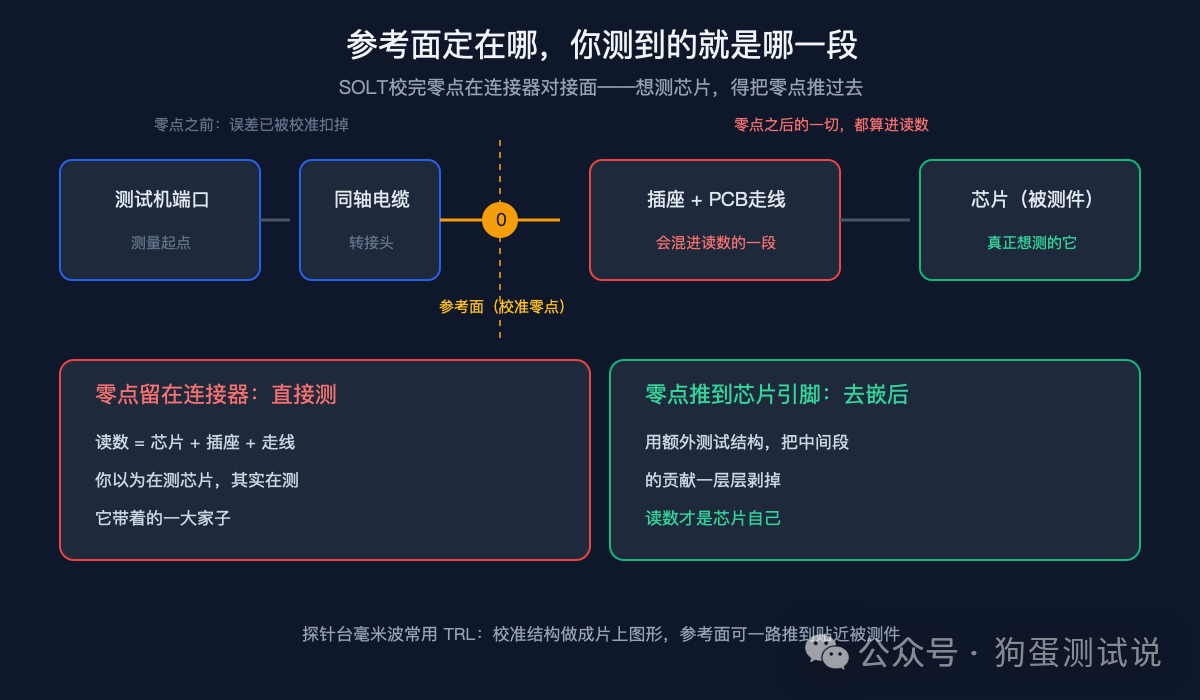

图二校准零点定在连接器对接面，读数就包含零点之后的一切；推到芯片引脚，才是芯片自己

45秒压到8秒：省下的是你用不上的精度

回到开头那个案例。某5G基站PA芯片产线，n77频段（3.3~4.2 GHz），原来每站用机械校准件做SOLT，一次45秒。换成ECal（电子校准件）——内置固态开关、自动完成标准件切换——一次只要8秒。省下的37秒能不能变成产能，得看校准在这站节拍里占多大比重：这条产线校准执行频次高，折算下来每小时产能提升约18%；要是校准只是每天做一两次的例行动作，这点时间根本不值一提——所以ECal省时间这招，在越频繁校准的产线越值钱。
代价呢？S11的测量不确定度预算，从机械SOLT慢速精细校准的约±0.05 dB，放宽到ECal快速校准的约±0.12 dB。先说清楚：这不是ECal硬件天生比机械件差——它的强项恰恰是重复性好、不靠人手，放宽主要来自快速校准策略（频点扫得稀、平均次数少）。为啥敢换？这个项目的通过判据留了约1 dB余量，±0.12 dB离误判线还很远。你省下的不是精度，是你根本用不上的精度。这就是产线校准和研发校准的分水岭：研发追极限精度，要的是测出"真相"；产线追稳定重复性，要的是每次测出来都是一个样。

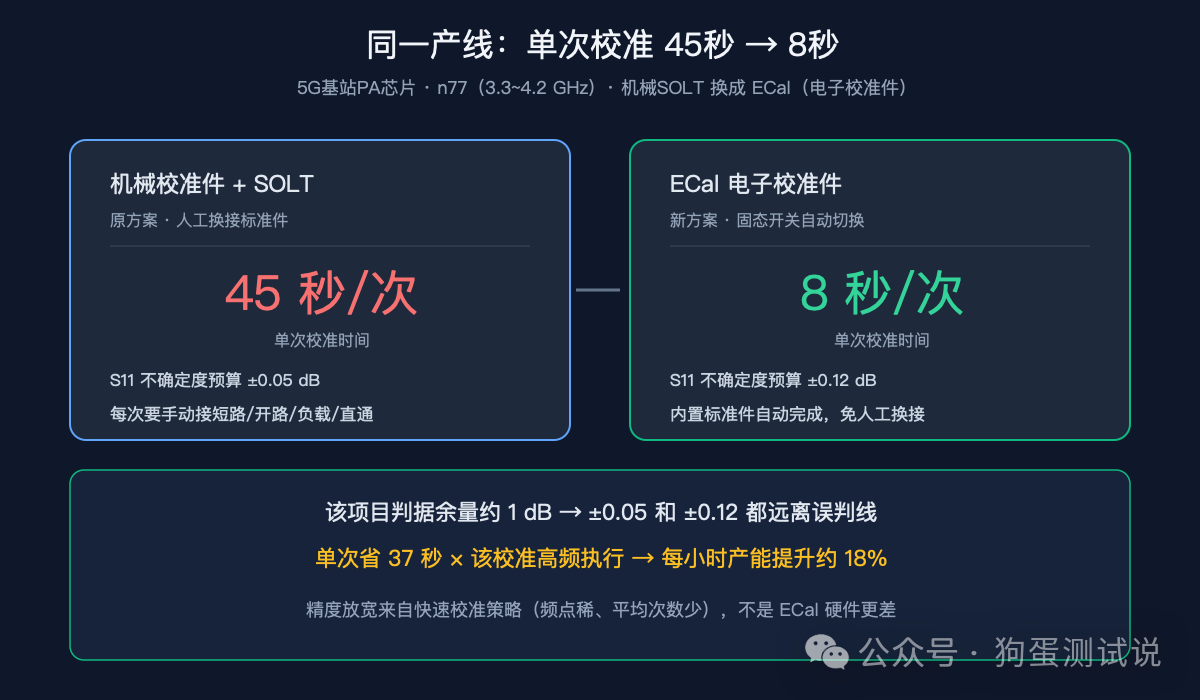

图三机械SOLT 45秒/次（不确定度预算±0.05 dB）vs ECal 8秒/次（±0.12 dB）——1 dB判据余量兜底，高频执行下产能提升约18%

校准不是终点，验证才是

校准回答的是"误差模型建对没有"，验证回答的是"模型现在还靠得住吗"，两件事别混。至于精度追到多少才够——看的不是仪器标称的准确度一个数，而是完整测量不确定度预算和判据余量的关系：不确定度明显小于余量就是够用；一旦逼近甚至吃掉余量，再精密的校准也会误杀好片。产线调优的本质，就是在误判风险可接受的前提下，用最少的校准时间换够用的测量能力。
校准漂移主要来自温度和连接器磨损。重校间隔没有行业统一标准，看设备稳定性、环境温度和验证数据定——开放式产线（无精密恒温）的经验起点：10 GHz以下每4小时一次，10~40 GHz每2小时，40 GHz以上每1小时；温度跳变超2°C，立刻重校。上了恒温或自动探针台的产线可按验证数据拉长，车间温度乱飘的往短里缩。同轴连接器也不是永生的——型号不同寿命差很多，精密同轴件一般几百次量级，以厂家规格和实测重复性为准，端口建台账。
校完还不算完，得验证。产线最土也最有效的办法是金样（Golden DUT）：留一颗反复确认过的好料，每天开机先测它，S11（输入反射系数）、S21（正向传输系数，也就是增益）的读数跟基准比，漂移超过±0.2 dB或±2°就触发重校。记住，金样是盯系统漂移的"温度计"，不是可溯源的计量标准——它自己也会老化、被静电打伤，最好每季度用更高级别的标准件重新标定一次，别让歪尺子去量歪尺子。

哪天发现S11全频段集体抬到-20 dB以上，先别怀疑芯片——优先查校准链路：校准件脏了、连接器端面伤了、扭矩没打到位、线缆被动过，都可能让整段抬起来。清洁、重接、重校，比翻手册快。

�� 狗蛋说：产线校准的秘密就一句话：想清楚零点定在哪、多久重校一次，比纠结用哪种校准方法更值钱。我见过不少产线舍不得上ECal，觉得机械校准件才"正统"——可你每天手动换接那几十下，引入的重复性误差比电子校准件那点漂移大多了。校准的尽头不是更准，是稳定地准、稳定地快——精度够用的前提下，省下的每一秒都是产能。
