什么是 Strip Test 芯片测试插座？
时间:2026-09-18 20:42来源:芯片测试插座 作者:ictest8_edit 点击:
次
在半导体封装测试流程中，大部分芯片测试都是“单颗独立测试”，但在大规模量产场景下，为了极致提升产能、降低损耗，行业会用到一种高效量产专用治具——Strip Test 芯片测试插座（条带测试座）。
很多人对这款测试座比较陌生，它是封装后、切单前专属的量产测试插座，也是QFN、DFN、SOT、MSOP等框架类芯片大批量生产的核心配套治具。
一、Strip Test 测试插座 核心定义

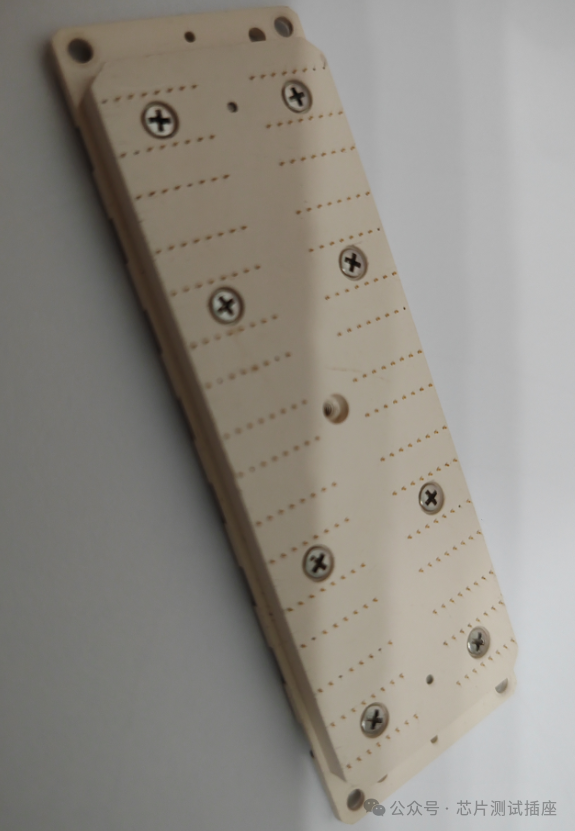

Strip Test，全称Strip Test Socket 条带测试座，是针对未切单的整条引线框架料条（Strip）设计的专用芯片测试插座。
简单来说：芯片塑封完成后，依旧成整条连框状态、没有被切割成单颗，直接整条上机，通过Strip Test测试座完成一次性批量电性测试。
它彻底改变了传统“单颗抓取、单颗测试”的模式，是封测厂提升量产效率、降低制程损耗的关键设备配件。
二、工作原理与测试流程
芯片封装塑封后，会统一保留在金属引线框架上，形成一整版连续料条，这就是行业所说的Strip料条。

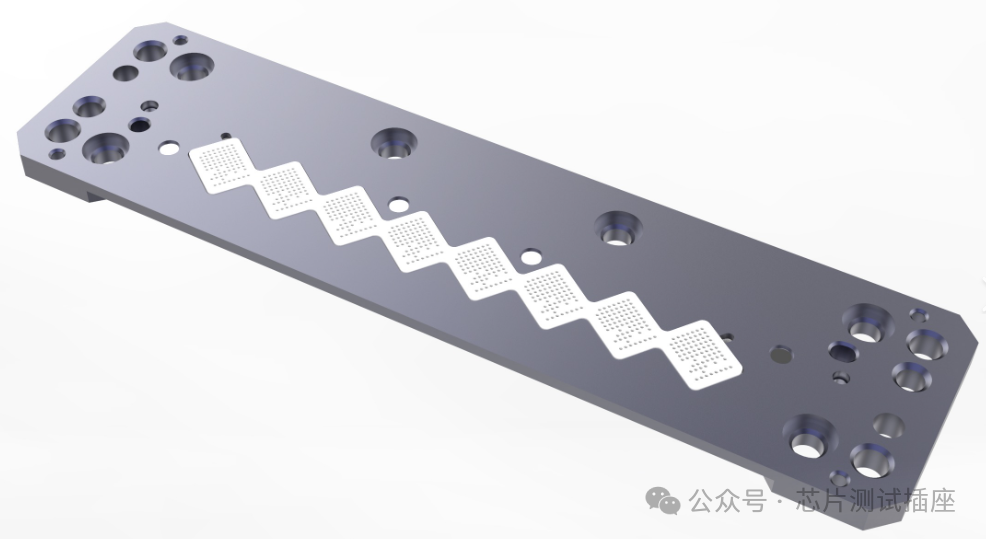

Strip Test测试座搭载在条带式测试分选机上，通过专属定位结构，精准固定整条料条，利用多组并行探针阵列，一次性压合接触料条上的所有芯片引脚，实现多颗芯片同步并行测试。
测试完成后，系统自动筛选良次品，后续再进入切单、打磨、编带工序。提前在连框阶段筛除不良芯片，能极大避免后续切割、包装的无效工序损耗。
三、核心产品特点
1. 批量并行测试，量产效率极高
摒弃单颗逐测模式，支持整版Strip料条多Site同步测试，大幅提升测试UPH，完美适配晶圆封测厂大规模量产节奏。
2. 适配框架料条特性，容错性强
针对塑封后料条轻微翘曲、尺寸公差问题，优化浮动压合与定位结构，保证每一颗芯片接触均匀、测试数据稳定，杜绝漏测、误测。
3. 超高循环寿命，适配高频量产
作为高频循环量产治具，核心探针采用高耐久铍铜镀金材质，支持百万次以上反复压合测试，接触电阻稳定，长期量产无漂移、无批量误判。
4. 精准定位，兼容性广
可精准匹配各类标准引线框架定位孔结构，广泛适配QFN、DFN、SOT、MSOP、TSOP等主流封装，覆盖消费电子、工控、电源、车规通用芯片。
四、行业应用场景
Strip Test测试座仅服务于封测量产中段流程，是规模化芯片生产的刚需治具，核心应用场景：
各类电源IC、MOS管、信号芯片批量FT功能测试
QFN/DFN小型封装芯片大规模量产筛选
消费电子、工控、汽车级通用芯片成品测试
封测厂提效降本、减少后段制程浪费的标准化方案
五、行业价值总结
Strip Test条带测试座，是专为量产效率而生的半导体测试治具。
它不用于实验室研发抽检、不用于高温老化可靠性测试，只专注于封装后切单前的大批量快速电性筛选。凭借整条并行测试、高耐久、高稳定的优势，成为国内封测产线升级、国产替代的核心刚需配件。
|
