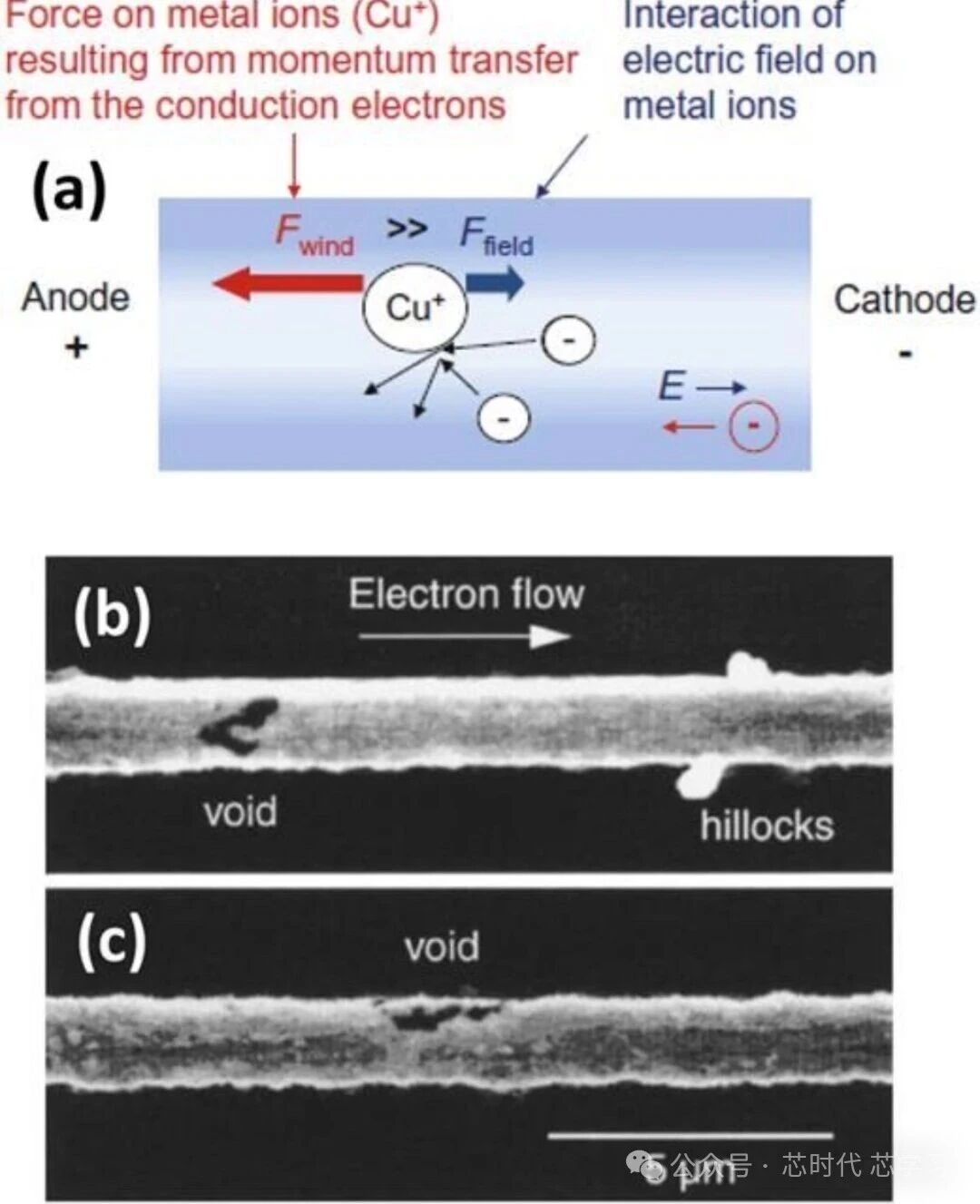

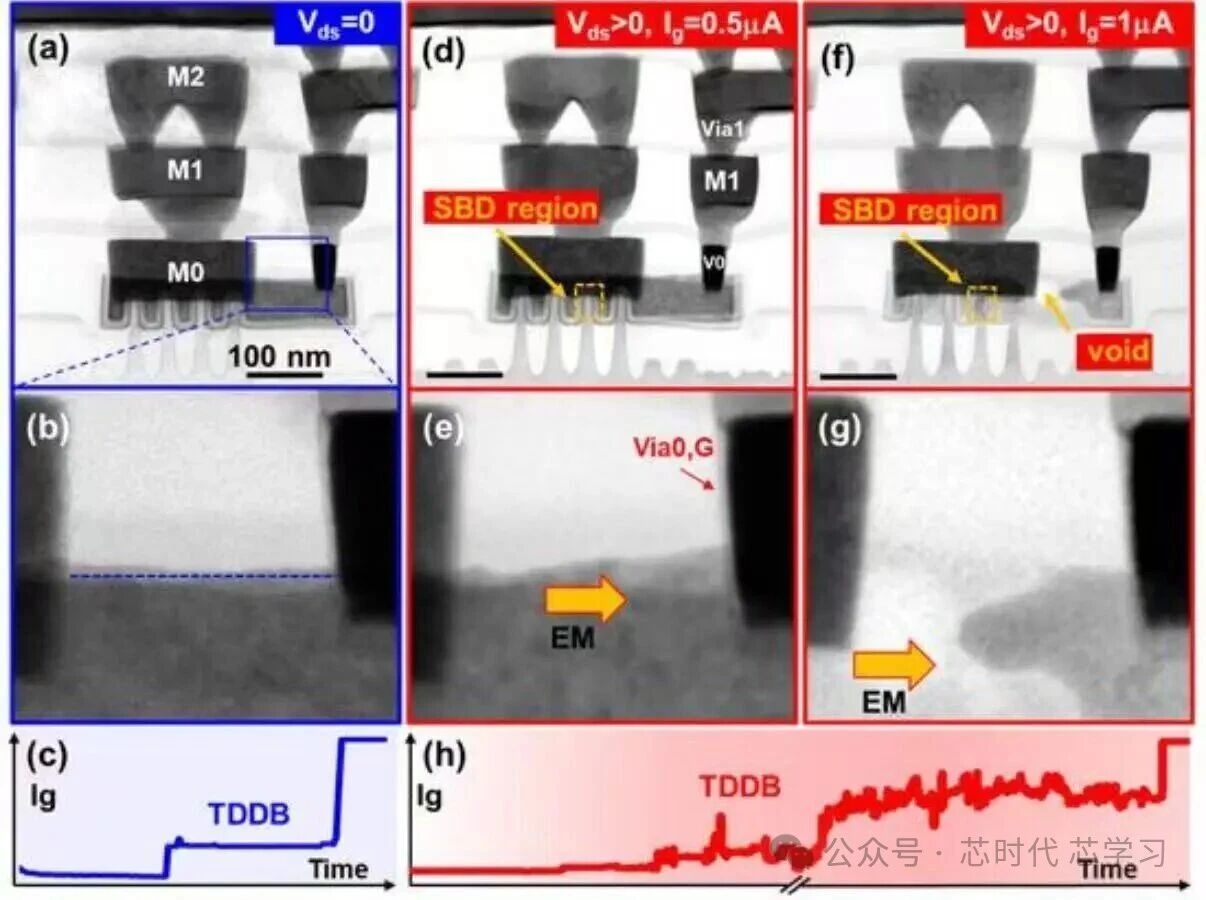

 在上一篇文章中，我们介绍了HTOL（High Temperature Operating Life）的基本概念及其在JEDEC和AEC-Q100可靠性体系中的重要地位：HTOL本质上是一种加速寿命试验，其目的不是验证芯片在出厂时是否能够正常工作，而是通过高温、高电压和动态工作的综合应力，加速材料退化和器件老化过程，从而预测产品在长期服役条件下的可靠性。 然而，在实际产品开发过程中，工程师更关心的是另外几个问题：为什么HTOL要区分168小时、500小时和1000小时？为什么很多产品能够顺利通过CP和FT测试，却在HTOL阶段出现失效？HTOL Fail究竟反映的是制造缺陷，还是设计问题？本文将结合先进CMOS工艺和失效物理，对这些问题进行深入分析。 HTOL168、HTOL500和HTOL1000的区别 很多工程师认为，HTOL168、HTOL500和HTOL1000只是测试时间不同，实际上三者对应的是芯片退化过程中的不同阶段，其验证目标也完全不同。 HTOL168通常用于产品开发阶段或工程样品（Engineering Sample）的可靠性验证，主要目的是筛查制造过程中遗留的潜在缺陷，例如Contact填充异常、Barrier覆盖不足、CMP损伤、局部污染以及封装缺陷等。这类缺陷在初始电性测试中可能不会表现为明显异常，但经过168小时高温偏压后会迅速恶化，因此HTOL168更偏向于验证制造质量（Manufacturing Quality）。 随着应力时间增加至500小时，制造缺陷导致的早期失效基本已经暴露，器件逐渐进入真实退化阶段。此时，高温和偏压开始驱动MOSFET界面陷阱生成、High-k介质固定电荷增加以及互连金属原子迁移，阈值电压（Vth）、驱动电流（Idsat）以及互连电阻开始发生可测量漂移。HTOL500更关注产品设计是否具有足够的可靠性裕量（Reliability Margin），因此其失效往往是工艺、器件设计和版图设计共同作用的结果。 HTOL1000则是目前消费电子、工业控制以及汽车电子产品最重要的寿命认证项目。经过1000小时持续应力后，大部分长期退化机理已经充分发展，例如电迁移（Electromigration，EM）、时间相关介质击穿（TDDB）、负偏压温度不稳定性（NBTI）、正偏压温度不稳定性（PBTI）以及热载流子注入（HCI）等。这一阶段验证的是产品整个生命周期内的稳定性，也是国际可靠性认证中最具代表性的测试项目。 因此，从可靠性角度来看，HTOL168验证的是制造工艺是否稳定，HTOL500验证的是设计裕量是否充足，而HTOL1000验证的则是产品是否具备长期服役能力。 HTOL Fail主要与哪些失效机理相关 HTOL并不是简单地将芯片放置在高温环境中进行老化，而是在高温、高电场和动态工作的共同作用下，加速芯片内部各种退化机制的发展。对于28nm及以下先进CMOS工艺而言，HTOL Fail通常由以下几类失效机理主导。 1. Electromigration（EM） 随着互连线宽不断缩小，单位面积电流密度持续增加，电子流会推动金属原子沿电流方向迁移，最终形成Void或Hillock。Void会导致局部电阻增加，严重时形成Open；Hillock则可能造成相邻金属之间短路。 EM主要影响高速时钟网络、电源网络以及高电流IO区域，是HTOL1000中最典型的长期退化机制之一。 2. Time Dependent Dielectric Breakdown（TDDB） 对于28nm HKMG工艺，栅介质由传统SiO₂发展为HfO₂ High-k材料。长期偏压作用下，高介电常数介质内部不断形成氧空位和缺陷态，当缺陷密度达到临界值时，将形成连续导电路径，引起栅介质击穿。 TDDB通常表现为Gate Leakage增加、待机电流升高以及器件功能异常，是先进工艺中决定MOS寿命的重要因素。 3. NBTI/PBTI Bias Temperature Instability是目前先进CMOS中最重要的参数漂移机制。PMOS主要受到NBTI影响，而采用High-k材料后，NMOS中的PBTI问题也越来越突出。 长期高温偏压会导致界面陷阱不断增加，使阈值电压逐渐漂移，驱动电流下降。对于CPU、GPU以及高速数字逻辑而言，这种退化最终会侵蚀Timing Margin，引起Setup Violation甚至功能失效。 4. Hot Carrier Injection（HCI） 在MOSFET高速切换过程中，沟道靠近Drain区域会产生高能载流子，这些载流子进入栅介质后会形成新的界面缺陷，导致跨导下降、阈值电压变化以及驱动能力减弱。 HCI主要影响高速逻辑、模拟接口以及高压器件，在先进工艺中虽然有所缓解，但仍是HTOL的重要关注对象。 5. Contact/Via退化 对于先进工艺而言，Contact和Via已经成为可靠性瓶颈。Barrier Layer厚度不足、W Plug填充存在微小Void、界面污染以及CMP造成的局部损伤，都可能在HTOL过程中逐渐发展为高接触电阻（High Rc）甚至Open Failure。 许多产品在CP阶段完全正常，但经过HTOL1000后出现Timing Fail，其根本原因往往并不是晶体管，而是Contact电阻长期增加导致信号延迟不断累积。  EM造成的metal void 为什么CP/FT Pass，却会HTOL Fail？ 这是可靠性分析中最常见的问题。 CP和FT测试关注的是产品的初始电学性能，而HTOL关注的是产品长期工作的稳定性，两者评价对象完全不同。 例如，一个Contact结构的初始接触电阻为30 Ω，虽然高于设计目标，但仍低于测试规格，因此CP可以正常通过。然而，在125 ℃长期应力下，Barrier层逐渐发生扩散，W Plug中的微小Void不断长大，接触电阻最终增加至100 Ω以上，高速路径的Timing Margin被完全耗尽，最终表现为Scan Fail或Functional Fail。 类似地，MOSFET初始阈值电压完全满足规格，但经过1000小时HTOL后，NBTI/PBTI导致Vth增加数十毫伏，驱动能力下降，高速逻辑无法满足时序要求，最终同样会表现为功能失效。 因此，HTOL Fail通常不是“突然坏掉”，而是长期参数漂移累积的结果。 HTOL Fail如何进行失效分析？ HTOL失效分析通常遵循“Electrical定位—物理定位—结构分析—Root Cause确认”的思路。 首先，通过重新执行完整电学测试，确认失效模式。例如，Gate Leakage增加通常指向TDDB，Vth漂移更可能与NBTI/PBTI相关，而Timing Fail则需要重点分析互连和Contact可靠性。 随后，利用Emission Microscopy（EMMI）或Optical Beam Induced Resistance Change（OBIRCH）等技术对热点区域进行定位。EMMI适用于Leakage类失效，OBIRCH则更适用于Open或High Resistance问题。 定位完成后，采用Focused Ion Beam（FIB）制作截面样品，并结合SEM和TEM观察实际结构。例如，可确认W Plug是否存在Void、Barrier Layer是否连续、High-k介质是否发生局部退化以及Metal Interconnect是否出现EM Void等。 对于复杂失效，还可以结合SIMS分析杂质扩散、C-V测试分析界面陷阱密度以及Nano-Probing进行局部电性测量，最终建立完整的失效链路，并反馈至工艺整合（Process Integration）和产品设计团队。 以28nm Gate Last HKMG工艺为例，其Gate Stack通常由SiO₂ Interface Layer、HfO₂ High-k、TiN、TaN、Work Function Metal以及Metal Fill组成。相比传统Poly Gate，材料体系更加复杂，因此可靠性问题也更加多样。 例如，在Gate Stack中，如果High-k介质氧空位浓度较高，则NBTI/PBTI退化速度明显加快，最终表现为Vth漂移；而对于高速Clock Network，局部互连电流密度过高，则可能在HTOL1000后出现典型的EM Void。 例如，在Contact模块中，如果Pre-clean条件控制不当，Ti/TiN Barrier覆盖不足，虽然初始Electrical Test能够通过，但长期HTOL后界面扩散会导致接触电阻持续增加。 这些案例说明，HTOL Fail并不是某一道工艺异常造成的孤立问题，而是材料、器件、工艺和版图共同作用的结果。因此，先进工艺节点越来越强调Design for Reliability（DfR）理念，在产品设计阶段就充分考虑EM、TDDB、BTI等长期退化机制，而不仅仅依赖工艺优化。  栅介质击穿   |
