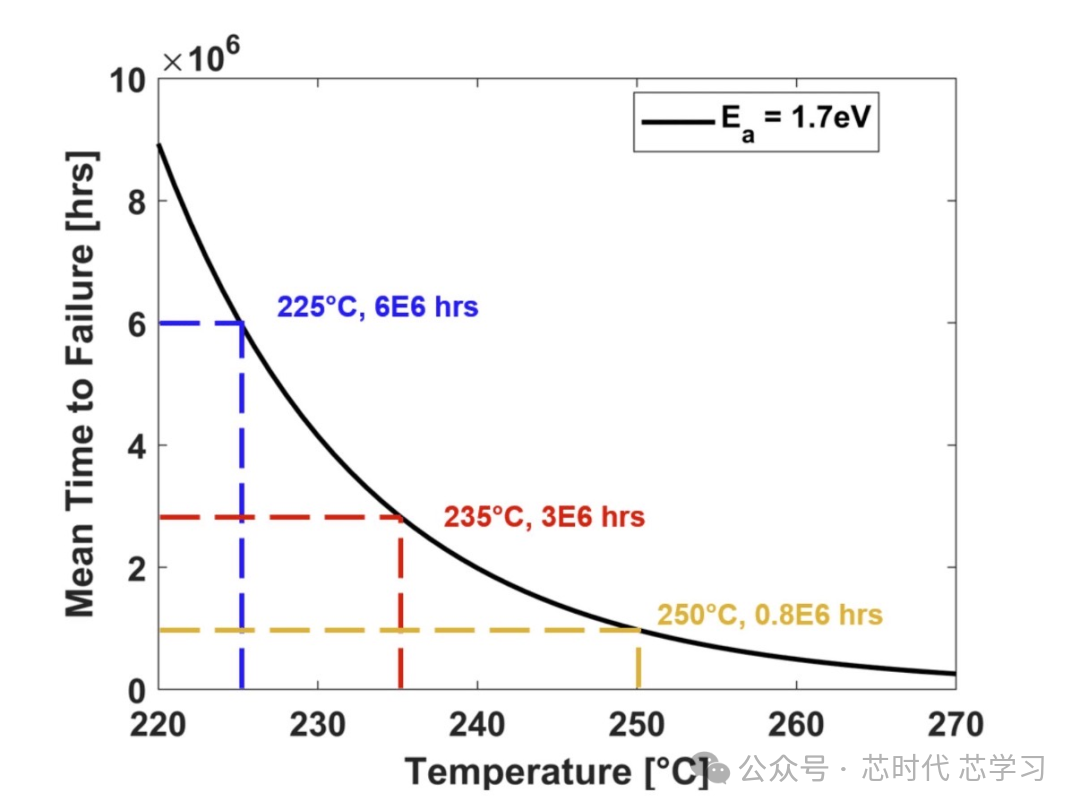

 随着半导体制造工艺进入28 nm、16 nm、7 nm乃至更先进的技术节点，器件尺寸不断缩小、栅介质厚度进入纳米尺度、互连金属线宽持续降低，而晶体管工作频率和互连电流密度却不断提高。这些变化显著提升了芯片性能，却也使器件长期工作的可靠性面临前所未有的挑战。对于现代集成电路而言，一颗芯片能够顺利通过CP（Chip Probe）测试和FT（Final Test）测试，只能说明其在出厂时满足设计规格，并不能保证其在未来数年甚至十余年的服役过程中仍能维持稳定的电学性能。 对于消费电子产品而言，芯片失效可能意味着产品返修或保修成本的增加；而对于汽车电子、工业控制、通信基站、医疗设备以及航空航天等高可靠性应用，一颗芯片的早期失效可能直接导致整个系统功能异常，甚至引发严重的安全事故。因此，现代半导体产业已经将可靠性（Reliability）与性能（Performance）、功耗（Power）和成本（Cost）放在同等重要的位置进行考虑。在产品正式量产之前，必须通过一系列可靠性验证试验，对芯片未来的寿命和失效风险进行评估，而HTOL（High Temperature Operating Life，高温工作寿命试验）正是其中最核心、应用最广泛的一项测试。 目前，无论是JEDEC JESD47《Stress-Test-Driven Qualification of Integrated Circuits》，还是JEDEC JESD22-A108《Temperature, Bias, and Operating Life》，以及汽车电子领域广泛采用的AEC-Q100标准，都将HTOL作为产品可靠性认证的关键项目之一。对于绝大多数CMOS产品而言，如果HTOL无法通过，即使产品在CP和FT阶段具有极高的良率，也难以进入正式量产，更无法满足汽车电子和工业级产品对于长期可靠性的要求。 01。HTOL测试的本质：验证“寿命”，而不是“功能” 许多刚接触可靠性工程的工程师容易产生一个误解，认为HTOL只是将芯片放置在高温环境下持续工作若干小时，然后再次进行电学测试，以确认产品是否发生失效。然而，从可靠性工程的角度来看，这种理解仅仅描述了测试现象，而没有揭示HTOL真正的目的。 HTOL的核心思想来源于加速寿命试验（Accelerated Life Test，ALT）。所谓加速寿命试验，是指通过施加比实际使用环境更加严苛的应力条件，使材料内部原本需要数年才能发生的退化过程，在较短时间内完成演化，从而预测产品在正常使用条件下的长期寿命。 需要强调的是，HTOL并不是人为“制造失效”，而是主动加速失效机理（Physics of Failure）的演化过程。如果芯片设计合理、工艺稳定、材料体系可靠，那么即使经过长时间高温应力，其关键电学参数仍应保持在设计规格范围之内；反之，如果器件内部存在潜在缺陷或可靠性裕量不足，高温应力将显著缩短其退化时间，使这些问题提前暴露出来。 因此，HTOL关注的并不是芯片在测试当天是否能够正常工作，而是回答以下几个更加重要的问题： * 芯片在连续工作五年以后，其阈值电压是否仍然满足设计要求？ * 金属互连经过长期大电流工作后是否会发生电迁移（Electromigration）？ * High-k栅介质是否会由于长期偏压产生大量陷阱，导致阈值电压漂移？ * Contact、Via以及Barrier Layer是否会因材料扩散或界面退化而导致接触电阻持续上升？ * 产品是否能够满足客户规定的寿命要求，例如10年、15年甚至更长的使用周期？ 由此可以看出，HTOL的评价对象已经从产品的初始质量（Initial Quality）转变为产品的寿命可靠性（Lifetime Reliability）。这一点也是HTOL与CP、FT之间最根本的区别。  How Temperature Affects Semiconductor Reliability 02。为什么高温能够预测芯片未来数年的寿命？ HTOL能够用于寿命预测，并不是经验性的工程做法，而是建立在固体物理、材料扩散理论以及可靠性统计模型基础之上的加速试验方法。 对于绝大多数半导体失效机理而言，其退化速率都会随着温度升高而显著增加。这是因为高温能够提高原子的热振动能量，使扩散过程更加容易发生。例如，金属原子的迁移速度、氧空位的移动能力、界面缺陷的生成速率以及介质内部陷阱的形成概率，都与温度密切相关。因此，在高温条件下，许多原本需要数年甚至十余年才能累积到失效程度的物理过程，可以在数百小时内完成。 这种温度与失效速率之间的关系通常采用Arrhenius模型进行描述，其加速因子可表示为：  其中，AF表示加速因子（Acceleration Factor），Ea为对应失效机理的激活能（Activation Energy），k为玻尔兹曼常数，Tuse和Tstress分别表示实际使用温度与HTOL应力温度。 从公式可以看出，当应力温度提高时，指数项迅速增大，失效机理的演化速度显著加快。例如，对于激活能约为0.7 eV的扩散型失效机制，当测试温度由55 ℃提高至125 ℃时，其退化速率通常可提高数十倍甚至上百倍。因此，在125 ℃条件下进行1000小时HTOL测试，并不意味着产品只能使用1000小时，而是在一定假设条件下，可通过加速因子折算为常温环境下数年的工作寿命。 需要指出的是，并非所有失效机理都完全符合Arrhenius模型。例如，Electromigration除了受温度影响外，还与电流密度密切相关；NBTI和PBTI同时受到偏压、电场以及温度共同作用；Hot Carrier Injection则主要受沟道电场控制。因此，在实际可靠性分析中，通常需要根据不同失效机理选择相应的寿命模型，例如Black Equation、Eyring Model、Peck Model或Power Law等，而Arrhenius模型更多用于描述由热激活主导的材料退化过程。 HTOL暴露的典型失效机制 03。HTOL测试条件为何如此严苛？ 为了尽可能覆盖芯片实际使用过程中可能遇到的各种退化机制，HTOL测试通常在高温、高偏压以及动态工作的综合应力条件下进行，而不是单纯提高温度。 根据JEDEC JESD22-A108规范，HTOL测试一般包括以下几个核心要素： 首先，应力温度通常设定为125 ℃，对于部分汽车电子Grade 0产品甚至可达到150 ℃。如此高的结温能够有效加速材料扩散、界面反应以及介质老化等热激活过程。 其次，器件工作电压一般接近甚至略高于产品规定的最大额定工作电压。较高的偏压能够提高栅介质内部电场强度，加速氧化层陷阱生成、Bias Temperature Instability（BTI）以及Time Dependent Dielectric Breakdown（TDDB）等可靠性问题的发展。 第三，HTOL强调动态偏置（Dynamic Bias）。测试期间，芯片并非保持静态通电，而是运行专门设计的功能程序，使CPU、逻辑单元、SRAM以及各种数字模块持续切换，从而使MOSFET不断经历导通和关断过程。这种动态工作状态能够更加真实地模拟芯片在实际应用中的工作环境，同时显著促进Hot Carrier Injection、NBTI/PBTI以及互连电迁移等动态退化机制的发展。 最后，在完成规定时间的应力测试后，需要重新执行完整的电学测试，包括功能测试、Leakage测试、IDDQ、Timing、Scan、Memory以及模拟参数测试，并将其与初始数据进行对比。如果关键参数发生超出规格的漂移，或者出现新的功能失效，即判定为HTOL失效（HTOL Failure）。 因此，从测试方法来看，HTOL并不是单纯依赖高温，而是通过温度、偏压、工作状态以及持续时间四个维度共同构建加速应力环境，以最大程度地激发芯片内部潜在的失效机理。这也是HTOL能够成为现代集成电路寿命预测标准方法的重要原因。 HTOL的意义远不止于一项高温老化试验，其本质是一种建立在失效物理基础上的加速寿命评价方法。与CP和FT关注产品的初始电学性能不同，HTOL关注的是产品在长期服役过程中的性能稳定性，其评价对象已经从“芯片是否能够正常工作”转变为“芯片能够稳定工作多久”。正因如此，HTOL已经成为JEDEC、AEC-Q100等国际可靠性规范中最重要的验证项目，也是先进CMOS工艺进入量产前必须跨越的一道关键门槛。 在下一部分中，我将重点讨论HTOL168、HTOL500以及HTOL1000三种测试阶段之间的本质区别，并从失效物理角度分析不同测试时长分别对应哪些退化机制，以及为什么同样通过HTOL168的产品，仍然可能在HTOL1000阶段出现严重失效。若果你也对HTOL测试感兴趣，关注我下期继续！   关注我, 带你用最通俗的方式看懂芯片测试良率分析与先进工艺背后的技术逻辑。 |
