在半导体芯片测试流程里，很多人容易把量产ATE筛选测试和CHAR特性测试混为一谈，但两者的核心目的、测试逻辑和执行标准完全不同。日常量产ATE测试只做规格内的合格性筛选，快速挑出不良品即可，而CHAR测试（特性化测试）是基于AEC-Q003行业标准的深度验证测试，是芯片量产前、工艺迭代、版本升级过程中必不可少的核心环节，也是保障车载芯片等高可靠产品稳定落地的关键步骤。下面结合实际工程应用，通俗拆解CHAR测试的核心内容、测试意义以及实操过程中的关键注意点。
一、ATE中CHAR测试的核心定义
CHAR测试全称Characterization特性化测试，依托ATE自动测试设备完成，是针对集成电路芯片开展的全方位、多维度性能摸底测试。不同于常规量产测试只验证参数是否符合 datasheet 标准，CHAR测试的核心是探索芯片性能边界、统计参数分布规律、验证工艺稳定性。
简单来说，量产ATE测试是“按标准卡合格”，只看产品是否达标；而CHAR测试是“全方位摸底摸底”，主动覆盖全工艺、全电压、全温度（PVT）工况，甚至延伸到封装、偏置条件、工作频率等极限场景。测试过程中会通过大批量采样、多场景遍历、数据建模分析，统计芯片各项电气参数的均值、标准差、Cpk、PPM不良率等核心指标，最终形成完整的特性分析报告，为芯片规格定义、量产测试阈值设定、工艺优化提供数据支撑，完全契合AEC-Q003对芯片特性验证的规范要求。
二、为什么必须做ATE CHAR特性测试
很多芯片研发和量产项目中，即便常规ATE量产测试全Pass，后续仍会出现终端失效、良率波动、极端工况故障等问题，核心原因就是缺少完整的CHAR特性验证。结合AEC-Q003标准和车载半导体行业实操经验，CHAR测试的必要性主要体现在四个核心维度。
1. 摸清性能边界，完善芯片规格定义
芯片出厂 datasheet 标注的电压、温度、时序、功耗等参数，并非单纯的理论设计值，而是通过CHAR测试实测验证后的可靠区间。通过ATE CHAR测试遍历所有临界工况，能够精准锁定芯片真实工作边界，修正理论设计与实际生产的偏差，确保 datasheet 规格参数真实可信，避免终端客户使用时出现参数超差问题。
2. 验证工艺稳定性，规避量产风险
芯片晶圆制造、封装组装过程中，每一批次的工艺都会存在细微偏差，这些偏差在标准工况下不会体现，但长期量产会累积成良率隐患。CHAR测试会采用矩阵批次抽样测试方式，覆盖不同晶圆批次、不同工艺角、不同生产时段的产品，通过统计Cpk制程能力、PPM不良概率等数据，判断工艺是否稳定。
按照AEC-Q003标准要求，新品设计、工艺迭代、物料变更、生产场地迁移后，都必须开展全量CHAR测试。通过测试可以提前发现工艺薄弱点、参数漂移隐患，从源头规避大规模量产失效风险，这也是车载芯片等高可靠产品强制要求CHAR验证的核心原因。
3. 设定合理量产测试阈值，平衡良率与可靠性

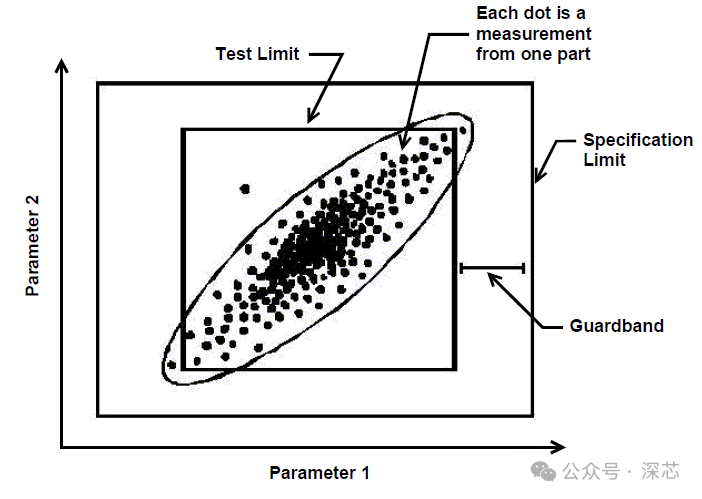

量产ATE测试的上下限阈值、保护带宽（Guardband），全部依托CHAR测试数据制定。如果直接套用datasheet规格作为量产测试标准，会忽略测试设备误差、工况漂移、长期工艺偏移等问题，导致部分临界良品被误判不良，或是临界不良品流入终端市场。
CHAR测试通过大量实测数据建模，结合短期、长期工艺偏移（1.5sigma漂移）规律，计算出合理的量产测试保护带宽，既能严格拦截不良品，又能最大化保留合格产品，精准平衡量产良率和产品可靠性，适配长期规模化生产需求。
三、ATE CHAR测试实操核心注意事项
CHAR测试不同于常规量产测试，没有固定的“合格/不合格”简单判定标准，更注重测试完整性、数据准确性和统计科学性。
1. 必须全覆盖PVT极限工况，杜绝场景遗漏
CHAR测试的核心价值在于摸底边界，测试场景不能局限于常规标准工况，必须完整覆盖全电压区间、全温度区间、全工作频率，同时匹配产品实际应用的偏置条件。针对车载芯片等高端产品，需严格按照标准完成三温测试（低温、常温、高温）
2. 严格把控抽样方案，保障数据统计有效性
CHAR测试的统计结论可靠性，直接取决于抽样数量和抽样随机性。测试样本不能刻意筛选良品，需随机选取不同晶圆位置、不同批次、不同工艺角的产品，避免人为筛选导致数据失真，掩盖工艺缺陷。
3. 规范数据统计分析，区分长短周期工艺偏差

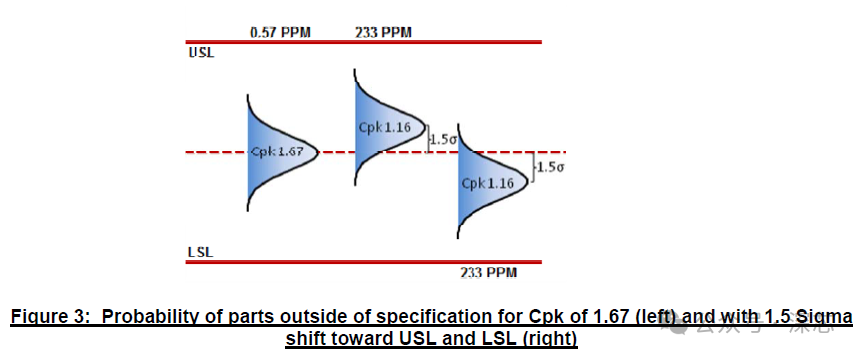

数据统计是CHAR测试的核心环节，不能仅简单统计参数均值，必须完成Cpk制程能力、PPM不良率、参数分布规律的全方位分析。实操中要严格区分短期测试数据和长期工艺漂移数据：短期无偏移工况下，Cpk1.67对应0.57PPM不良率；考虑量产长期1.5sigma工艺漂移后，同等条件下不良率会升至233PPM，两类数据需分开统计、单独评估。
4. 合理设置测试保护带宽，适配量产落地
CHAR测试最终要服务于量产落地，测试过程中需结合设备测试误差、温度漂移、长期工艺波动，合理设置Guardband保护带宽。不能直接以芯片理论规格作为测试边界，需通过实测数据修正阈值，避免量产测试出现误判，实现测试精度、产品可靠性和量产良率的平衡。同时，针对不同工艺角的芯片，需差异化评估Cpk指标，对极限工艺边角产品做降级判定，保障整体量产质量。
四、总结
简单来说，ATE量产测试是“筛选合格产品”，而CHAR特性测试是“摸清芯片底牌、筑牢量产根基”。它是芯片从研发转向量产的关键过渡环节，核心价值就是通过全工况、大样本、科学化的特性验证，摸清芯片性能边界、验证工艺稳定性、优化测试标准、规避量产风险。在实际工程应用中，只要严格遵循AEC-Q003规范，把控好工况覆盖、抽样统计、数据分析、流程留痕等关键要点，就能充分发挥CHAR测试的作用，从源头保障芯片尤其是车载等高可靠芯片的长期稳定运行。
|
