导通电阻、Qg、双脉冲:功率器件测试到底在卡什

时间:2026-08-09 20:02来源: IC测试之家 作者:ictest8_edit 点击:





摘要: 一颗功率器件不处理逻辑信号,也不处理调制波形,它干的是把电能高效地搬来搬去。MOSFET、SiC、GaN 在电源、电机、快充、车载充电机里反复开关,测试它们的重点始终绕不开三件事:导通够不够顺、阻断够不够稳、开关够不够快。今天拆开看功率器件测试里最常卡住的几个点。
一颗功率器件不处理逻辑、不处理调制,它干的是把电能高效地搬来搬去。在电源、电机驱动、快充和车载充电机里,它每天成百上千次地开关,把高压变成低压、把直流变成交流。测试它,重点在导通、阻断、开关这三件事够不够好。常见的被测对象有硅MOSFET、碳化硅MOSFET和氮化镓HEMT,工艺不同、耐压和速度不同,但测试骨架都绕不开静态参数、动态参数和可靠性。


一、先看清被测的是谁

功率器件不是一个单一的东西,三类各有侧重。硅MOSFET最成熟、用量最大,卡的是导通电阻和开关速度的平衡;碳化硅MOSFET耐压高、速度快,适合高压高频场景;氮化镓HEMT开关极快、反向恢复小,适合高密度电源。今天先不铺开工艺细节,按静态、动态、可靠性这条共同线索走。

二、导通电阻 导通电阻:最直接的导通损耗

导通电阻是器件导通时漏源之间的等效电阻,电阻乘上电流的平方,就是导通状态下的功耗。它有两个绕不开的特点。一是正温度系数,温度越高阻值越大,同样一颗料,25度和125度下阻值能差一大截,所以测试必须把温度标清楚。二是测试条件要写全,硅料常在10伏栅压下、加一定漏极电流去测,确保器件完全导通,单给一个阻值不标条件没有意义。量产里 导通电阻 偏高是头号筛选项,它直接关系系统效率和芯片温升。

三、阈值电压Vth与击穿电压BVdss:能不能开、扛不扛压

Vth是器件刚开始导通时的栅极电压,漂移会直接影响驱动匹配,也可能带来误导通风险。BVdss是截止状态下能承受的最大漏源电压,定义是漏电流到达某个很小值,比如250微安时的电压。测击穿不是真把料打坏,而是确认在额定电压甚至略高处,漏电流仍然极小。这两个参数一个管开、一个管关,是静态测试的基本盘。

四、栅极电荷Qg与电容:开关损耗的源头
器件每次开关,栅极都要被充放电,充放电的总电量就是Qg。Qg越大,驱动电路要提供的电流就越大,开关越慢、损耗越高。和Qg绑在一起的是Ciss、Coss、Crss 三个电容,其中Crss是栅漏电容,决定米勒效应的强弱,直接影响关断时的电压过冲和损耗。所以测Qg和电容,本质是在预估这颗料好不好驱动、开关快不快。

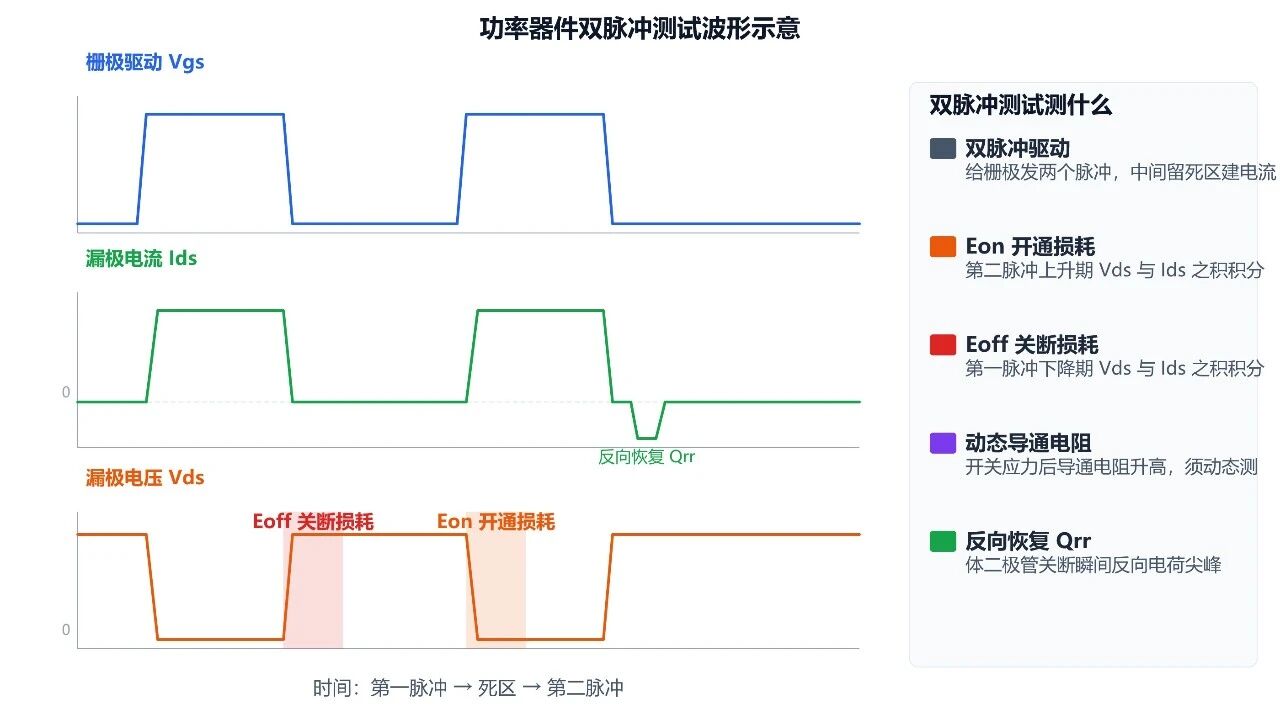

五、双脉冲测试:在真实开关里看损耗

前面几项大多是直流或准静态条件,真正的开关行为得靠双脉冲测试。给栅极发两个脉冲,中间留出让电流建立的死区,用示波器抓取漏极电压和电流波形,就能算出开通能量Eon和关断能量Eoff,也能顺带看反向恢复。这一步比直流测试更贴近实际电路,也是验证数据手册开关参数的主要手段。测试回路的寄生电感必须压低,否则电压过冲会骗过读数,测出的损耗是假的。

六、GaN与SiC的特有坑

到这里三类器件开始分叉。氮化镓多数增强型器件没有硅MOSFET那种寄生体二极管,反向恢复电荷Qrr可以做到极小甚至接近零,这是它适合高频硬开关的一大原因。但氮化镓有特有的动态 导通电阻 退化,也叫电流坍塌,器件经历高压关断或开关应力后导通电阻会升高,根源在材料里的陷阱,所以量产要在动态应力条件下测 导通电阻,只测静态值会漏掉它。栅极驱动窗口也因器件而异,不少低压增强型氮化镓只接受0到6伏左右的窄范围,得配专用驱动,而部分中高压氮化镓用cascode或内置稳压做到了和硅兼容。碳化硅MOSFET要盯的是栅氧化层可靠性和阈值电压在高温偏压下的漂移,靠高温栅偏测试去监控;它的栅驱窗口比氮化镓宽,常见±20伏量级,但长期工作常把正驱动限制在15到18伏。


七、可靠性与保护:过压过流怎么验

硅MOSFET常测单脉冲雪崩能量EAS,验收器件扛过压冲击的本事;氮化镓多数规格不承诺雪崩耐量,更靠外围电路钳位保护。短路耐受、热阻、高温反偏这些,则按AEC-Q101这类功率器件车规标准去验。要注意,这是功率器件自己的车规标准,和芯片级集成电路的认证是两回事,不要混为一谈。

八、功率测试为什么比小信号更折腾
大电流大电压下,测试板和夹具的寄生会直接污染波形,所以要用低寄生的功率板、高压差分探头,双脉冲平台也得专门搭。结温一升高,导通电阻 和漏电流全跟着变,测试时要控温或者做温漂补偿。示波器带宽、探头隔离都得够,否则测到的开关损耗不可信。

九、工程师能做的和不能做的
能做的,是量产里挑最敏感的参数抽测,导通电阻、Vth、BVdss、Qg 这些卡住,就能挡掉大多数失效;用双脉冲在代表工况下验开关损耗,而不是每个温度、每个电压都去扫。
不能做的,是指望一次测试把全温度、全电压、全负载下的所有动态参数都扫遍,那机时和成本量产根本扛不住;动态 导通电阻 这种退化效应,也只能靠前期可靠性数据去担保长期表现。这些边界,写测试方案时得老老实实留出来。

功率器件测试的本质,是用比器件更稳的电源、更准的示波器和更低的寄生,去量它在导通关断开关之间离理想还有多远。导通电阻 卡导通损耗,Qg和电容卡好不好驱动,双脉冲卡开关损耗,氮化镓和碳化硅再各自补上动态和可靠性那一刀。下次看到一颗标着75毫欧、Qg67纳库、BVdss100伏的MOSFET,不妨想一句:这一串数,是一次次直流测试和双脉冲波形里量出来的。
