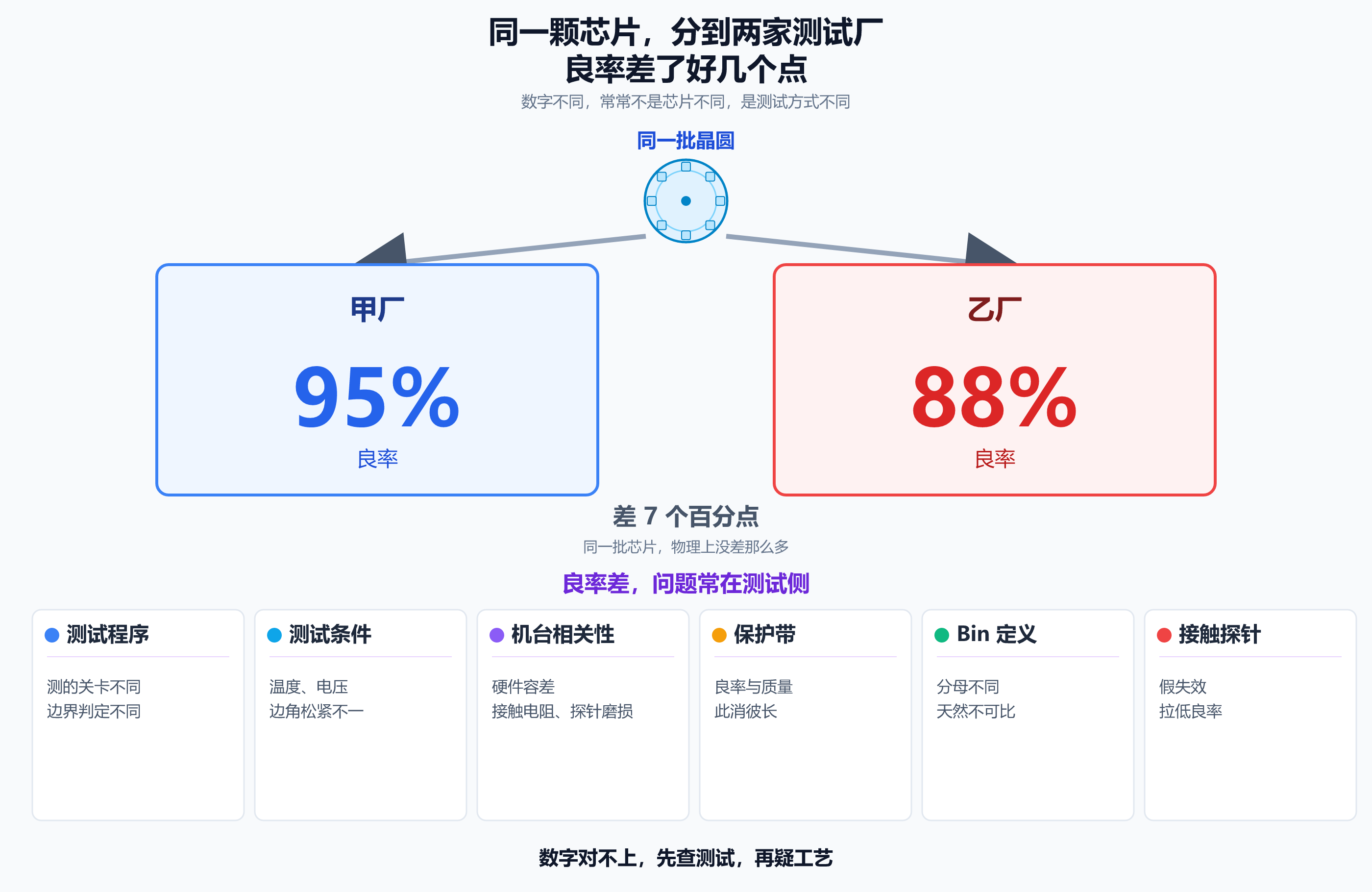

  摘要： 设计公司把同一批晶圆分给两家测试厂，回来良率一个九十五、一个八十八，这种事在行业里太常见。先别急着怪工艺，良率这个数字本身，有一大半是测试过程造出来的。今天把良率数字背后的测试水分拆开看。 设计公司把同一批晶圆分给两家外包测试厂，回来一对比，甲厂良率九十五，乙厂只有八十八，差了足足七个百分点。两边对着数字较劲，一端说你工艺不行，一端说你程序太严。其实真相常常是，同一批芯片物理上没差那么多，差的是两家的测试方式。良率从来不是芯片的绝对真相，它是测试流程的产物。 一、良率数字是怎么被测试程序筛出来的 测试程序决定了一颗芯片要过哪些关卡、每个关卡边界怎么判。甲厂测了二十项，乙厂测了十五项，少测的那几项里恰好有几颗边际芯片会被放过去，良率自然高一点。同一项里，边界条件松一点紧一点，卡掉的芯片数量也完全不同。所以两家良率对不上，第一步该看的是程序清单，而不是晶圆。 二、测试条件不同，结果就不同 同一个参数，在常温慢速条件下可能稳稳通过，在低温边角或者最高时钟频率下就可能掉链子。电压给低一点、温度拉到规格边界、时序卡到最快，这些都是测试厂各自设定的。甲厂习惯留裕量测，乙厂贴着边角测，同一颗芯片在两家的结论就会分裂。这也是为什么送测时要把测试条件白纸黑字对齐，否则良率根本不是同一个量。 三、测试机台自己也会说谎 自动测试设备不是绝对真理计。不同机台有硬件容差，负载板有寄生，测试座的接触电阻会随使用升高，探针卡会磨损，这些都会让同一颗芯片在一台上通过、在另一台上失效。行业里专门有相关性验证，用标准参考芯片在多个机台和多个工位上反复测几十次，看分布是否对得上。判定重复性的经验法则是，测量标准差和限值窗宽的比值，好的能压到百分之五以内，超过百分之二十就要整改。低精度机台区分不出好芯片和坏芯片，良率数字就会整体漂移。 四、Guardband 的取舍：良率和质量不能兼得 测试规格通常比设计规格收得紧一点，中间这段差就是保护带。保护带加宽，更多边际好芯片会被误杀，良率下降但出货质量更稳；保护带收窄，良率好看但漏放的坏芯片变多。同一颗芯片，甲厂保护带宽、乙厂保护带窄，良率差几个点完全正常，这只是两家在良率和质量之间选了不同的位置，不代表谁测得更准。 五、Bin 定义不统一，分母都不一样 就算测的项目一样，失效怎么归类也会让数字变样。同一类轻微失效，甲厂归到可修复的 bin 算通过，乙厂归到失效 bin 算不通过；有的厂把边际 bin 算进良率分母，有的剔除。分母不同，算出来的良率天然不可比。跨厂对账时，先对齐 bin 定义，比先吵工艺重要得多。 六、接触与探针：假失效的制造机 接触电阻偏高、探针磨损、负载板老化，会在测试结果里制造出开路或者漏电的假失效。这类失效不是芯片坏了，是测试接口老了。良率被这种假失效拉低，换个探针卡或者重新校准接触就能回来。所以看到良率突然掉，先查接口，再怀疑芯片。 七、测试厂能做的和不能做的 想让两家的良率数字真的可比，得对齐测试程序、统一 bin 定义、设一致的测试条件与保护带，再做跨机台跨工位的相关性验证，把机台漂移和长期变化盯住。单甩一个良率百分比出来比高低，没有意义。多厂一致性靠这些笨功夫堆出来，不是靠谁测得更狠。 下次再遇到两家良率对不上，别急着归因工艺。先把程序、条件、bin 定义、机台相关性这几本账对一遍，往往问题就出在测试这边，而不是晶圆那边。 如果你想系统学习芯片测试技术，可以联系我们。 刘老师｜13166339996（微信同号）  |
