我们可以把芯片想象成一座精密的“微型工厂”，核心逻辑（比如CPU、FPGA的核心电路）是工厂的“生产车间”，芯片的I/O引脚是工厂的“大门”——车间里的“产品”（电信号）通过大门进出，实现芯片与外部电路的通信。而边界扫描测试，本质就是在“车间”和“大门”之间，安排了一排“哨兵”，不用拆毁工厂、不用接触大门，就能轻松检查车间是否正常工作、大门是否通畅，这就是芯片内部边界扫描的核心逻辑，也是它被称为“嵌入式测试神器”的原因。

很多人会有疑问：芯片那么小，内部电路密密麻麻，工程师怎么知道它有没有坏？传统测试需要用探针接触芯片引脚，但随着芯片越来越精密（比如BGA封装，引脚藏在芯片底部），探针根本碰不到；而且芯片内部的核心逻辑被层层电路包裹，外部也无法直接检测。边界扫描技术就是为解决这个问题而生的——它在芯片设计时，就提前在“车间”（核心逻辑）和“大门”（I/O引脚）之间，嵌入了一套专用的“测试电路”，这套电路不影响芯片正常工作，却能成为工程师“透视”芯片内部的“眼睛”。

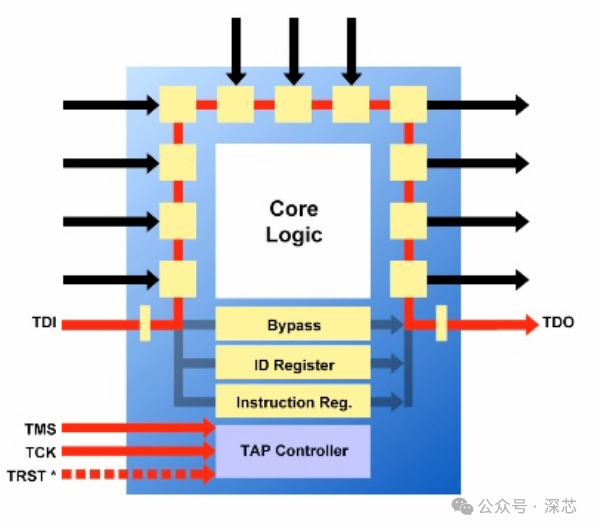

一、先搞懂：芯片内部的“边界扫描测试电路”由什么组成？

这套嵌入芯片内部的测试电路，结构并不复杂，我们用“工厂哨兵系统”来类比，就能一眼看懂，核心由4部分组成，各司其职、协同工作：

1. 边界扫描单元（最核心的“哨兵”）

这是整个测试系统的核心，相当于每一扇“大门”（I/O引脚）旁边都站着一个“哨兵”。每个I/O引脚对应一个边界扫描单元，它就像一个“信号中转站”，一边连接芯片核心逻辑（车间），一边连接I/O引脚（大门），还能和旁边的“哨兵”串联起来。

这个“哨兵”有两个关键能力，也是测试的核心：① 监听：能捕获“车间”输出到“大门”的信号，或者“大门”输入到“车间”的信号（相当于记录产品进出情况）；② 传话：能接收外部测试设备的指令，向“车间”发送测试信号，或者把捕获到的信号传递给下一个“哨兵”。

重要提醒：芯片正常工作时，这些“哨兵”会处于“隐身”状态，不干扰核心逻辑和I/O引脚的正常信号传输，只有进入测试模式时，才会启动工作。

2. 扫描链（“哨兵”的串联通道）

所有的边界扫描单元（哨兵），会按照一定顺序串联起来，形成一条闭合的“串行通道”，这就是扫描链。我们可以把它想象成“哨兵们”手拉手排成的一队，每个人都能把消息传给下一个人，最终传到芯片外部的测试接口。

正是因为有了这条扫描链，工程师不用单独检测每个“哨兵”，只要通过外部接口向扫描链发送指令、读取数据，就能一次性获取所有“哨兵”捕获的信息，高效完成测试。

3. TAP控制器（“哨兵系统的指挥官”）

扫描链和边界扫描单元，需要一个“指挥官”来控制，这就是TAP控制器（测试访问端口控制器）。它相当于“哨兵队长”，负责接收外部测试设备发送的“命令”（比如“开始测试”“捕获信号”“传递数据”），然后指挥所有“哨兵”（边界扫描单元）执行相应操作。

简单说，外部测试设备发出的指令，先传给TAP控制器，控制器解析指令后，再向整个扫描链下达命令，确保测试过程有序进行——比如让所有“哨兵”同时捕获信号，或者让捕获到的信号沿着扫描链依次传递出去。

4. TAP接口（“外部与内部的对话窗口”）

芯片内部的测试电路，需要一个和外部测试设备“对话”的窗口，这就是TAP接口（测试访问端口）。它是芯片上的几个专用引脚（通常4-5个），相当于“哨兵系统”的“对外联络处”，负责传递“命令”和“消息”：

外部测试设备通过TAP接口，向芯片内部发送测试指令和测试数据（比如告诉“哨兵”要发送什么测试信号）；

芯片内部的测试结果（“哨兵”捕获的信号），也通过TAP接口，传递给外部测试设备，供工程师分析。

这个接口是标准化的（遵循IEEE 1149.1标准，也就是常说的JTAG标准），所以不管是什么品牌、什么型号的芯片，只要支持边界扫描，外部测试设备都能通过这个接口进行测试，通用性极强。

二、核心原理：芯片内部边界扫描是怎么“干活”的？（4步看懂）

整个测试过程，就像工程师通过“对外联络处”（TAP接口），给“哨兵队长”（TAP控制器）下达命令，指挥“哨兵们”（边界扫描单元）完成“检查任务”，全程不用拆开芯片、不用接触内部电路，简单分为4步，通俗易懂：

第一步：进入测试模式，做好准备

工程师通过外部测试设备，向芯片的TAP接口发送“测试启动”指令，指令传递给TAP控制器（哨兵队长）。控制器收到指令后，会指挥芯片内部的测试电路启动，同时让核心逻辑（车间）暂时不影响测试（相当于车间正常生产，但哨兵系统开始工作），所有边界扫描单元（哨兵）进入“待命状态”，扫描链也准备好传递数据。

第二步：下达测试指令，明确任务

工程师根据测试需求（比如“检查I/O引脚是否通畅”“检查核心逻辑是否正常工作”），通过TAP接口发送对应的测试指令，指令经TAP控制器解析后，传递给整个扫描链。
比如，要检查I/O引脚是否能正常传输信号，指令就是“让每个哨兵向对应的大门（I/O引脚）发送测试信号，并捕获反馈”；要检查核心逻辑，指令就是“让哨兵捕获车间（核心逻辑）输出的信号，看看是否符合预期”。

第三步：执行测试，捕获并传递数据

所有边界扫描单元（哨兵）收到命令后，同时执行操作：

若是“检查I/O引脚”：每个哨兵向对应的I/O引脚发送预设的测试信号（比如高电平、低电平），同时捕获该引脚的反馈信号（比如是否能正常接收、是否有短路），并把捕获到的信号存储起来；

若是“检查核心逻辑”：每个哨兵捕获核心逻辑输出到I/O引脚的信号，存储起来（相当于记录车间生产的产品是否合格）。

所有信号捕获完成后，在TAP控制器的指挥下，这些数据会沿着扫描链（哨兵手拉手），依次传递到TAP接口——就像哨兵们依次把记录的消息传给联络处，最终传递给外部测试设备。

第四步：分析结果，判断芯片是否正常

外部测试设备接收并整理从扫描链传来的所有测试数据，然后和工程师预设的“标准数据”（比如正常芯片应该输出的信号）进行对比：

若是所有数据都和标准数据一致，说明芯片内部的核心逻辑、I/O引脚都正常，芯片合格；

若是某部分数据不一致，就能通过数据对应的“哨兵”位置，快速定位故障——比如某个I/O引脚对应的哨兵传来的信号异常，说明这个引脚有故障（开路、短路）；若是多个哨兵的信号异常，可能是核心逻辑出了问题。

·

三、边界扫描能覆盖哪些芯片失效模式？怎么测试？

结合前面的测试原理，边界扫描的核心优势是“能穿透芯片内部，检测传统方法碰不到的故障”，它主要覆盖4类常见的芯片内部失效模式，每类失效都有对应的专属测试方法，全程沿用“哨兵系统”类比，一看就懂：

1. 失效模式1：I/O引脚开路/短路（最常见故障）

通俗说：就是芯片的“大门”（I/O引脚）坏了——要么打不开（开路，信号传不出去也进不来），要么和旁边的大门粘在一起（短路，信号串线），这是芯片生产、封装过程中最容易出现的故障。
测试方法：用“外部驱动+反馈捕获”的方式，对应边界扫描的EXTEST指令（外部测试指令）。

具体操作：工程师通过TAP接口下发EXTEST指令，TAP控制器指挥每个“哨兵”（边界扫描单元），向自己对应的“大门”（I/O引脚）发送预设测试信号（比如高电平）；同时，相邻引脚的“哨兵”负责捕获这个信号的反馈——如果是开路，反馈信号会是杂乱的无效信号（相当于大门打不开，没人接收）；如果是短路，相邻引脚会捕获到本不该有的高电平（相当于大门粘在一起，信号串到旁边）；如果正常，反馈信号和发送的测试信号完全一致。

2. 失效模式2：芯片核心逻辑故障

通俗说：就是芯片的“生产车间”（核心逻辑）出问题了，生产不出合格的“产品”（电信号），比如内部逻辑门失效、寄存器异常，导致输出的信号不符合预期。
测试方法：用“内部信号捕获”的方式，对应边界扫描的INTEST指令（内部测试指令）。
具体操作：下发INTEST指令后，TAP控制器指挥“哨兵”（边界扫描单元），不发送外部测试信号，而是专注“监听”“车间”（核心逻辑）输出到“大门”（I/O引脚）的信号；所有“哨兵”把捕获到的内部信号，通过扫描链传递给外部测试设备，和工程师预设的“标准信号”对比——如果一致，说明核心逻辑正常；如果某几个“哨兵”捕获的信号异常，就能定位到是对应区域的核心逻辑出了问题（比如某个“车间角落”故障）。

3. 失效模式3：边界扫描单元自身故障

通俗说：就是“哨兵”自己出问题了，要么听不见命令（无法接收测试指令），要么传错话（数据移位时出错），要么记不住捕获的信号（存储功能失效）——毕竟“哨兵”也是芯片的一部分，也可能出现故障。

测试方法：用“扫描链自检”的方式，对应边界扫描的SAMPLE/PRELOAD指令（采样/预加载指令）。

具体操作：下发指令后，外部测试设备向扫描链发送一串已知的“标准数据”（比如010101），让所有“哨兵”依次传递这串数据（相当于让哨兵们依次传话）；最后从TAP接口读取传递后的结果——如果读取的数据和发送的标准数据完全一致，说明所有“哨兵”都正常；如果出现数据错误，就能通过错误位置，定位到是哪个“哨兵”（哪个边界扫描单元）出了问题。

4. 失效模式4：芯片内部互连故障

通俗说：就是“哨兵们”手拉手的“串联通道”（扫描链）出问题了，比如两个“哨兵”之间的连接断了（互连开路），导致数据无法正常传递，常见于芯片内部布线缺陷。
测试方法：用“扫描链全链测试”的方式，结合BYPASS指令（旁路指令）辅助定位。

具体操作：先让所有“哨兵”手拉手形成完整扫描链，发送一串测试数据，观察数据传递是否顺畅；如果数据传递中断，就下发BYPASS指令，让逐个“哨兵”进入“旁路状态”（相当于让某个哨兵暂时不参与传话），依次排查——哪个“哨兵”旁路后，数据传递恢复正常，就说明这个“哨兵”和相邻“哨兵”之间的互连出了故障。

四、通俗总结：边界扫描测试的核心价值

简单来说，芯片内部的边界扫描测试，就是“提前在芯片里装一套自带的‘体检系统’”——不用拆芯片、不用碰引脚，既能完成基础的“全身检查”，还能精准查出4类常见的芯片“毛病”（失效模式），每类毛病都有专属的“检查方法”。

它的核心优势就是“省心、高效、通用”：不管芯片多精密、引脚多密集，只要嵌入了这套测试电路，就能通过标准化接口完成测试，大幅降低芯片测试的难度和成本，这也是为什么现在绝大多数高端芯片（比如手机SoC、FPGA、工业芯片），都会内置边界扫描测试电路。

一句话概括：边界扫描，就是芯片自带的“自我体检工具”，让工程师不用“开膛破肚”，也能看清芯片内部的工作状态，还能精准找到“生病的地方”。
