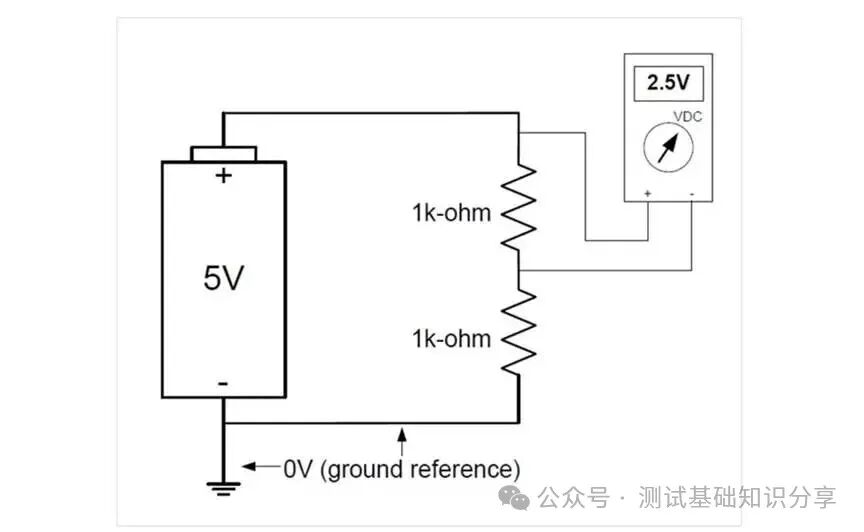

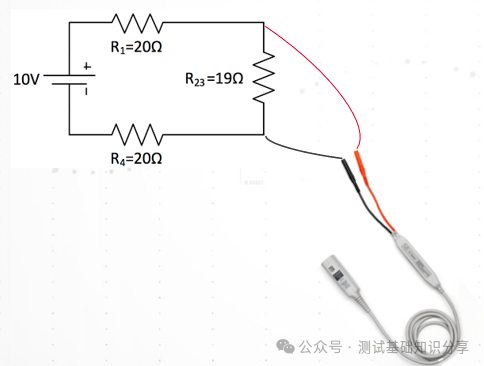

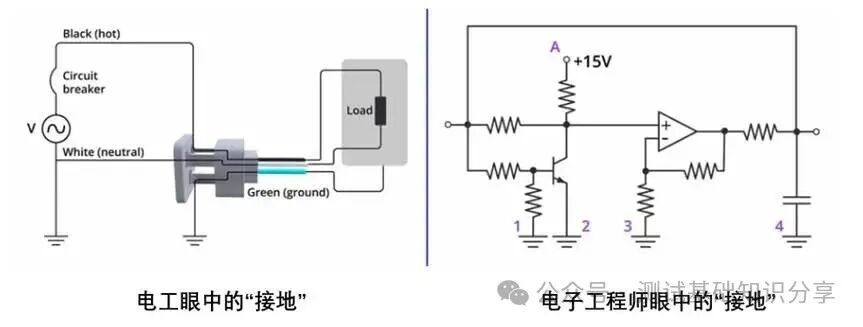

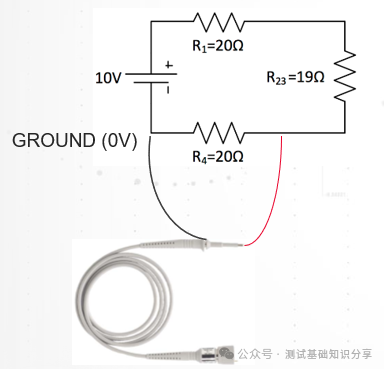

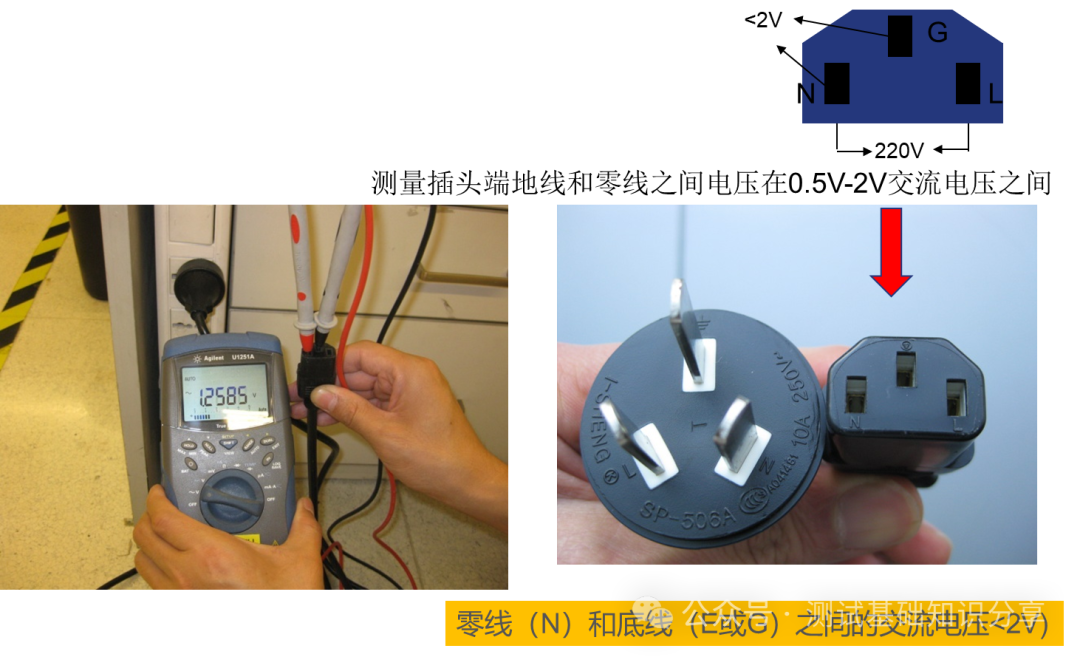

 什么是接地？接地是电路中电流的回流路径。该参考点充当基准线或零伏点，其他电压均以此为基准进行测量。接地确保电气系统的一致性和稳定性，有助于从数据解读到噪声抑制等各个方面。 通常情况下，“接地”对不同的人来说意味着不同的东西。例如，电工眼中的“接地”可能与电子工程师眼中的“接地”含义不同。  在电子和电气工程中，我们通常将电路中的某一点定义为参考点。该参考点称为接地Ground（GND），其电压为 0V。电压测量是相对测量。也就是说，电压测量值必须与电路中的另一点进行比较。否则，测量结果毫无意义。 接地参考点通常（但不总是）用标准接地符号表示。参见下图。  图 . 公共接地符号。 通常，该参考点是电路中所有其他电压测量的基准。但是，并非所有电压测量都以此参考点为基准。例如，如果您要测量电阻分压器中上方电阻两端的电压，则参考点并非接地。参见下图。  图. 并非所有电压测量都是相对于地进行的。 为什么接地对测试设备至关重要? 使用示波器或其他测量工具时，建立正确的接地至关重要。如果没有可靠的接地，测量结果可能会不准确，甚至可能损坏设备。接地有助于保持测量结果的一致性，减少干扰，并为操作人员和设备提供更安全的工作环境。 接地如何影响测试设备，如示波器？ 示波器、信号分析仪和频率计等测试设备依靠稳定的接地才能准确工作。不良或不稳定的接地会引入问题，影响测量的质量和安全性。让我们深入了解一下接地如何影响测试设备的各个方面。 测试信号精度和稳定性 稳定的接地可确保电压读数随时间保持一致。 当信号缺乏可靠的接地时，可能会因电噪声或其他环境因素而波动。 这种波动称为信号漂移，会使准确的测量结果难以解读。 例如：在示波器中，不稳定的接地会导致显示的波形上下偏移，从而难以准确测量峰峰值电压或频率等属性。 减少接地环路和噪声 当系统中存在多个接地路径时，就会出现接地环路，这些环路会拾取不需要的信号或电磁干扰 (EMI)。 这些接地环路会导致噪声干扰，从而可能使信号失真，难以区分真实的波形。 对示波器的影响：接地环路噪声通常表现为波形显示上的随机尖峰或波动，这会掩盖实际信号并影响测量精度。 防止电压尖峰和设备损坏 测试设备对高电压非常敏感，接地错误有时会产生电压尖峰，从而损坏内部元件。 对于示波器和其他敏感设备，这些尖峰可能会造成永久性损坏或导致昂贵的维修费用。 安全提示：确保设备上的接地连接牢固可靠，以降低电压浪涌的风险。可靠的接地点可为过剩电流提供安全耗散的路径，防止对设备和操作人员造成潜在伤害。 提高信号保真度和分辨率 信号保真度是指设备在不失真的情况下捕获实际信号的精确度。 不正确的接地连接会降低保真度，尤其是在噪声影响更大的高频应用中。 保真度下降时，测量分辨率也会降低，从而限制您可以从波形中获取的细节信息。 隔离和差分测量 在某些测试场景中，直接接地连接可能会干扰信号，甚至导致短路。 差分探头或隔离测量技术无需公共接地点，同时仍能保持测量精度。 在这种情况下，了解接地点的作用有助于您确定直接接地还是隔离测量方法更适合您的需求。 什么是差分测量？接地 vs. 不接地测量 示波器探头的单端测量，即以地为参考点的测量。这意味使用任何探头时，都需要连接到电路中的两个点才能测量它们之间的电压差。对于单端探头，其中一个点必须是“地”，通常通过示波器连接到大地。 单端探头 = 参考地探头 •当使用任何探头时，需要将两个探针输入连接到一个电路，以测量它们之间的电压差. •单端测量是指输入信号与地之间的电压差。对于单端探头，其中一个点必须“接地”。差值被输入到示波器的输入。 •单端输入可能会受到噪声或地面反弹问题，因为携带信号的导线拾取了电子背景噪声.  单端探头的一个问题是由于传输信号的导线会拾取电噪声，因此可能会受到噪声或地弹的影响。 差分测量 = 非接地测量 如果你想测量两点之间的电压差，而这两点都不是“地”，该怎么办？ 你需要一个没有“地”连接的探针。这叫做差分探针。在这个电路中，中间电阻两端都不为0V，所以它是“浮空”的。这意味着如果我们用单端探针测量它的电压，电路就会接地——这是非常危险的，会损坏电路！  •如果你想测量两个点之间的电压差，但没有一个是“地”怎么办?你需要一个能很好测量非接地信号的探头. •差动探头的主要优点是高的共模噪声抑制，因为噪声被同时加到两根导线上，然后可以被差分放大器的共模抑制滤波掉. 示波器中接地有什么作用？ 示波器依靠接地作为基准来测量相对于公共点的电压，从而实现信号的精确显示。 设置测量时，您需要将示波器探头的接地夹连接到系统的接地端，从而建立一个共享的参考点。 测试中如果没有接地会有什么风险？ 如果没有可靠的接地，您将面临以下风险： 信号漂移：信号可能出现不稳定或失真，尤其是在频率变化较大或较高的电路中。这种不稳定性会使故障排除和分析变得困难。 测量不准确：接地环路会产生噪声，这些噪声会掩盖或失真信号，影响您准确评估信号保真度的能力。这可能导致误导性的结果，甚至需要重新测试。 潜在损坏：接地错误可能会在设备中引入电压尖峰，从而可能损坏敏感元件或缩短其使用寿命。 示波器如何接地？示波器接地设置指南 正确设置示波器的接地需要格外注意细节，尤其是在进行高频或高灵敏度测量时。遵循最佳接地实践可以提高信号精度，并防止噪声或接地环路等常见问题。 示波器接地步骤 以下是一些需要考虑的步骤： 仔细检查接地夹和连接：确保示波器上的接地夹与电路中的地线连接牢固。连接不良或松动会导致信号波动并引入噪声，因此请确认所有连接都已牢固连接。建议使用鳄鱼夹或专用接地针，以在整个测试过程中保持稳定的连接。合理放置探头：探头的物理位置会显著影响信号质量。尽量将示波器探头和接地线靠近放置，并直接靠近电路中的测量点。保持这种接近可以最大限度地降低噪声拾取的风险，并减少来自附近元件或电磁场的潜在干扰。考虑使用专用接地层：为了获得更稳定、更精确的测量结果，尤其是在高频电路中，建议使用接地层。接地层为接地信号提供低阻抗路径，并能减少电磁干扰，从而提高信号保真度。这在噪声隔离至关重要的印刷电路板 (PCB) 中尤为重要。尽量减少接地回路：接地回路会引入干扰，因此请尽可能保持接地线笔直且短。使用绞合接地线和信号线可以进一步抵消来自外部的电磁干扰。使用低阻抗接地的BNC电缆：如果您的示波器和测试电路使用 BNC 连接器，请务必使用低阻抗屏蔽电缆。低阻抗接地可确保从探头传输到示波器的信号保持稳定且无噪声。优化多通道测量中的接地：为确保读数准确，请将所有探头接地夹连接到电路中的公共参考点。为所有通道建立一个公共接地点，以避免接地环路，并确保每次测量都使用相同的参考点。这对于具有多个节点或可能相互干扰的元件的电路尤其有用。 示波器错误的接地有哪些？ 不良的接地连接会引入噪声、增加信号振铃并降低波形精度。常见错误包括： ·使用过长的接地线，使其充当天线 ·连接到不同的接地电位 ·在未隔离的情况下探测浮动系统 为避免这些问题，请尽可能使用最短的接地连接，并将探针靠近信号的参考点。在高频或敏感应用中，可考虑使用差分探头或隔离探头以获得更好的结果。 保持有效示波器接地的更多技巧 使用高质量的探针尖端和附件：选择与电路紧密贴合、不会产生缝隙或松动连接的探针尖端，可以进一步提高信号稳定性。 对敏感信号使用三轴或同轴连接器：三轴连接器提供额外的屏蔽层，非常适合测量容易受到干扰的低电平信号。 避免通过示波器外壳接地：如果可能，避免使用示波器机箱或金属外壳作为主要接地路径。而应使用专为信号直接接地而设计的专用接地连接器。  |
