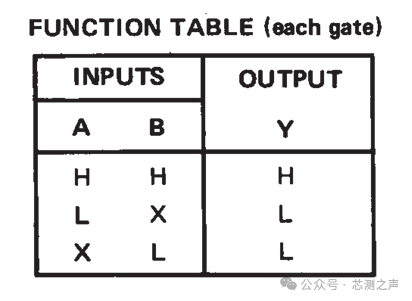

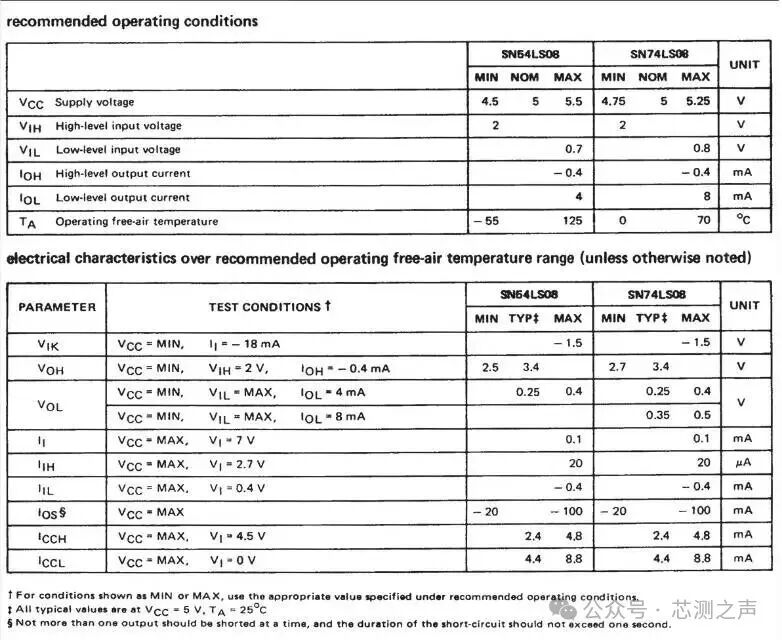

 ��芯测之声｜手把手教你用STS8200测试机搞定74LS08芯片！在数字逻辑电路的世界里，SN74LS08——这款经典的四路2输入与门芯片，至今仍是教学、研发和生产中的“常青树”。但你知道吗？要确保每一片74LS08都性能稳定、功能可靠，离不开一台强大的测试设备和一套严谨的测试流程。 今天，就带大家走进芯测之声，看看如何利用华峰测控STS8200测试机，高效完成对SN74LS08的全面测试！ �� 第一步：读懂芯片手册，明确测试边界 测试不是盲目上电！ 在动手前，必须深入研读SN74LS08的数据手册：  功能确认：四组独立的2输入与门，输出遵循标准真值表； 关键参数：高低电平输出能力、传输延迟（Propagation Delay）等； 测试条件：标准工作电压5V，环境温度25℃，严格遵循电源/信号加载规范； 安全提醒：严禁超限操作，注意ESD防护，上电顺序应“先接地、后接电源”。 ✅ 只有吃透手册，才能设计出既合规又高效的测试方案！ �� 第二步：启动STS8200，配置测试环境 打开STS8200测试软件（默认账号密码均为 admin），新建测试项目，配置被测芯片信息。 这一步看似简单，却是后续所有测试准确性的基石。 �� 第三 & 第四步：编写测试代码 + 测试向量 测试代码：定义测试流程、参数判断逻辑、Pass/Fail标准；  测试向量：根据74LS08的真值表，生成覆盖所有输入组合的激励信号（如 00→0, 01→0, 10→0, 11→1）； 通过精准的向量控制，STS8200能自动施加输入、采集输出，并验证逻辑功能是否符合预期。 ▶️ 第五步：一键启动，获取结果！ 点击“开始测试”，STS8200将自动执行全流程： ✅ 功能测试 ✅ 电平输出能力验证 ✅ 传输延迟测量 几秒后，测试报告自动生成——良品率、失效通道、参数分布一目了然！ �� 小芯片，大讲究 别看74LS08结构简单，它的测试却涵盖了数字IC验证的核心要素。而STS8200测试机凭借高精度、高效率和灵活的编程能力，成为中小规模逻辑芯片量产测试的理想选择。 无论是教学实验、工程验证，还是产线抽检，掌握这套方法，你也能成为“芯片质检达人”！ �� 小贴士：测试中务必注意静电防护与散热，避免因操作不当导致芯片损伤！ |
