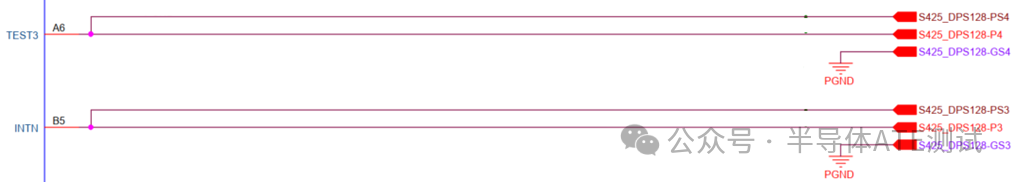

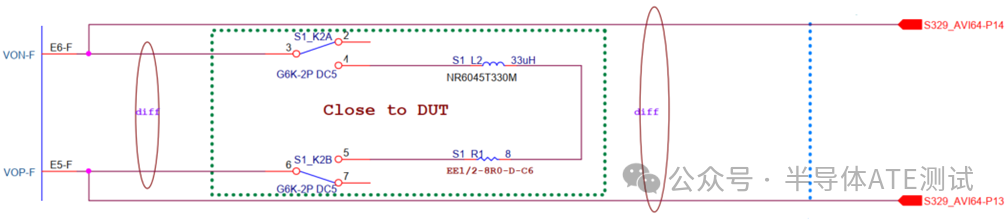

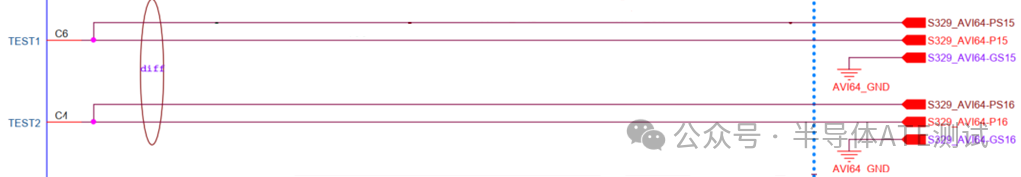

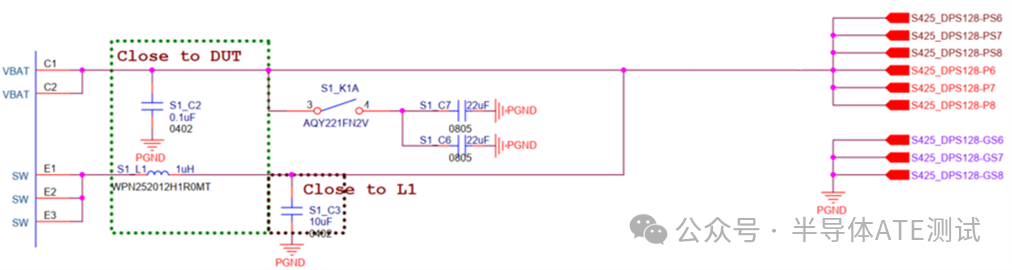

 · 引入Loadboard Checker的必要性在FT测试中，Socket，Loadboard作为关键硬件资源，其与测试机台的连通性、Socket PIN针特性阻抗以及Loadboard 上继电器的电气特性检测等必须在正式的客制化ATE测试之前进行严格验证，这是确保DUT ATE测试可靠性的前提条件。 · 当前测试环境面临三大核心挑战： Socket完整性验证：Socket PIN 针参数及Socket 与Loadboard接触不良，可能导致DUT接触不良进而导致ATE测试误判，因此需在测试前进行Open Socket 测试。 为实现测试成本控制需求，ATE测试工程师不断提高测试并行度，导致Loadboard继电器数量随DUT复杂度显著增加。在定制化ATE测试前，必须验证Load board上所有继电器的功能性是否正常。 量产效率需求：需要为量产工程师和封测厂AE提供快速定位Loadboard继电器性能及Socket状态的诊断方案，这使得开发专用LB Checker流程成为关键需求。 · 技术实现层面： 现代Loadboard通常集成数百至上千个继电器，无论采用Utility board、数字信号通道还是PinMux板卡控制方案，在DUT测试前必须完成继电器-ATE资源连通性检测及Open Socket筛查。 随着芯片安全等级提升，Loadboard有源器件（Passive Components）数量呈指数增长，必须确保其在各种温度条件下的电气参数均符合设计规范。以防因测试硬件问题导致的ATE测试良率损失。 · Open socket 测试 等效电路图 o 对于Open socket 测试而言，我们一般将ATE 常见的信号引脚类型归为数字IO引脚和Power引脚两种，根据Power channel load board旁路电容的工作特性(通交流阻直流)，在Open socket 测试中我们可以得到等效测试电路图如下(以Advantest 93K 硬件资源为例)    . test plan o Step1 connect all channel o Step2 通过ATE为数字IO channel force 1mA电流，设置Vclamp为 1.5V, o Step3 通过ATE 为电源channel (如上图DPS128 & AVI64 channel) force -1mA 电流，设置Vclamp为-1.5V o Step4 设置Limit，其中数字IO channel Limit为(1.4V~1.6V),电源channel Limit为(-1.6~-1.4V) o Step5 Vmeas o Step6 disconnect all channel。 o Step7 判断Open Socket 测试结果: 所测电压在Limit 范围内表示该channel Open socket 测试pass, 反之fail.* 此处的正负号仅表示电信号的流向，一般默认由 ATE流向DUT 为正，从DUT流出为负。* 针对Power channel sink 电流主要是为了确保Socket PIN 针性能不受电流方的影响。*若DUT 有三温测试需求，一般推荐抓取all site 三温open socket 测试数据。 · Relay State check 单刀单掷(SPST) Relay check o 等效电路图  o test plan · Step1 setOff relay K1 · Step2 ATE force 1mA 电流给VBAT channel，设置Vclamp为 1.5V · Step3 wait 10ms · Step4 设置Limit为(1.4V~1.6V) · Step5 Vmeas VBAT channel 电压 · Step6 判断Relay K1 off 测试结果: 所测电压在Limit 范围内表示该Relay off check测试pass, 反之fail. · Step5 wait 10ms · Step6 setOn Relay K1 · Step7 ATE force 1mA 电流给DUT channel VBAT · Step8 wait 100ms (等待旁路电容C6 & C7 充电完成，VBAT 电压稳定) · Step9 设置Limit 为2.0V~2.5V · Step10 Vmeas · Step11 判断Relay K1 on 测试结果，所测电压在Limit范围内表示该Relay On check pass, 反之fail. · Step12 disconnect* 由并联电容阻抗计算公式:C=C1+C2，可得上图C6 & C7 等效阻抗为：44uF*根据公式UC=It 可得:U=It/C,带入： I=1mA,t=100ms,C=44uF 可得，K1 relay on ，wait 100ms 后，VBAT 端电压约为2.273V § 双刀双掷(DPDT) Relay check o 等效电路图  o Step1 set K2 off o Step2 ATE Vforce 1V给channel VON，Vforce 0V 给VOP o Step3 设置Imeas精度为硬件资源最小档位，wait 10ms o Step4 设置Limit 区间为-3mA~3mA o Step5 Vmeas VBAT channel 电压 o Step6 判断Relay K2 off 测试结果: 所测电压在Limit 范围内表示该Relay off check测试pass, 反之fail o Step7 wait 10ms o Step8 set K2 on o Step9 ATE Vforce 1V 给channel VON, Vforce 0V 给channel VOP o Step10 设置Imeas 精度为20mA(VON & VOP 板上导通时，板上阻抗为R=8ohm,根据欧姆定律，可得通路电流I=U/R=0.1V/8ohm=12.5mA) o Step11 wait 10ms o Step12 Imeas o Step13 判断Relay K2 on 测试结果: 所测电压在Limit 范围内表示该Relay on check测试pass, 反之fail o Step14 disconnect*双刀双掷开关常用于有differential 连接需求的两channel 之间*测试时需保证在relayOff时同一diff对两channel板间无电流通路， RelayOn 时两channel 板间通路阻抗正常 · 有源器件性能检测(Passive Components) 等效电路图  test plan o VON & VOP 板间电阻阻抗测量可参照DPDT relay K2 on时的测量步骤Step8 ~Step13，考虑到测试结果检查方便，可将Step10的Limit 设置为6ohm~10ohm，在Step13中根据欧姆定律对Step12所测电流值进行数据后处理(R=U/I),即可得到示意图中Loadboard上有源器件R1的电阻值。 |
