 失效专业能力分类  元器件5A试验介绍（中英文) ◆PFA（Physical Feature Analysis） 物理特征分析 ◆DPA （Destructive Physical Analysis） 破坏性物理分析 ◆CA （Constructional Analysis） 结构分析 ◆FA （Failure Analysis） 失效分析 ◆EA （Evaluation Analysis） 适用性评价分析 PFA ◆ PFA （Physical Feature Analysis）物理特征分析 针对进口器件采购及使用过程中遇到的仿冒、翻新问题，为验证和鉴别器件的标识、材料、结构、芯片版图和制造质量是否符合原厂规定或工艺特征，通过对采购批抽取器件样本的方式，采用系列试验对器件进行检查和分析，并对识别为非原厂工艺（假冒/后期翻新/改标等）的样品批进行剔除。 ◆ 要素 ● 样品抽样 ● 破坏性试验 ● 针对采购批 ● 原厂特征数据库 ◆ 器件仿冒翻新的典型类别

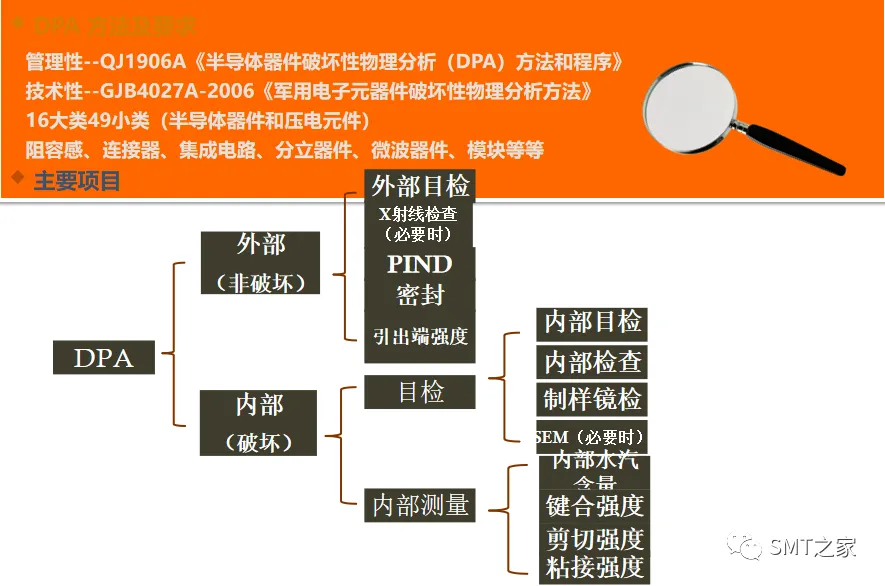

◆ 典型缺陷        DPA ◆ DPA （ Destructive Physical Analysis ）破坏性物理分析 针对元器件生产批的工艺水平及过程控制水平，以验证元器件的设计、结构、材料和制造质量是否满足有关规范的要求或预定用途为目的，通过生产批抽样的方式，采用一系列方法对元器件进行非破坏性和破坏性的检查和分析，从中获取元器件的批质量信息。 ◆ 要素 ● 样品抽样 ● 破坏性试验 ● 针对工艺过程形成的缺陷 ● 不可筛选缺陷 ● 结果代表生产批质量情况     CA ◆ 概述 元器件的固有可靠性是由元器件的结构设计和生产控制所决定的。 如果生产控制不严，就会导致器件内部存在工艺缺陷，如果不能通过有效手段剔除，也会造成可靠性影响。——DPA剔除 如果结构设计不合理，就会导致元器件的固有可靠性不高，由此带来的问题如果发生在使用阶段，就会给型号任务造成重大影响。 ——结构分析剔除 ◆ CA （Constructional Analysis）结构分析 针对元器件结构设计的潜在隐患，从元器件的设计、工艺选择和评价等阶段先期介入，通过对元器件结构、工艺、材料的综合评价，分析是否存在对于预定使用环境（如宇航应用）的可靠性隐患和潜在失效机理，最终给出元器件设计对于预定使用环境的适用/限用/禁用结论。 ◆ 要素 选取典型样品 破坏性试验（横向纵向解剖） 针对结构设计、材料选取、工艺实现原理 结合失效机理和失效分析数据库 结论针对使用环境给出（适用/限用/禁用）  ◆流程  关注应用环境 关注设计图纸 关注相同结构特征的失效档案 用户、厂家、检验方确认试验方案解剖分析试验 综合判定 ◆ 结构单元分解  ◆ 结构要素识别  ◆ 典型结构设计缺陷  ◆ 典型工艺设计缺陷  ◆ FA （ Failure Analysis ）失效分析 针对产品全寿命周期过程中的失效问题，以确定失效原因为目标，通过对失效模式的综合性试验分析，定位失效部位、明确失效机理，并基于失效机理提出纠正措施，预防失效的再发生。作为贯穿型号或产品质量控制全流程的重要环节，失效分析对于追溯产品的设计（含选型）、制造、使用、质量管理等各环节的不良因素或潜在隐患都具有重要的意义。 ◆ 要素 ●样品唯一性 ●公正（第三方） ●失效分析、设计、厂家共同参与 ●试验不可逆 ●关键过程（方案） ◆ 试验方法 QJ3065.5-98元器件失效分析管理要求 GJB3233-98集成电路失效分析程序方法 GJB4157-98分立器件失效分析方法 ◆ 技术途径          ◆电子、材料案      EA ◆ EA （ Evaluation Analysis ）评价分析 针对低等级或缺陷元器件的高可靠应用，根据器件工艺、结构特点或缺陷隐患，结合实际使用可靠性要求或寿命要求，通过系列试验程序设计，采用专项应力试验或加速试验的方式进行模拟考核，结合相应的检测分析手段给出器件的使用风险评估结论。 要素 母体筛选 抽样（最差样品） 环境特点与敏感因素 专项或加速应力试验 三方风险评估 ◆ 试验方法  基于现有评价标准（合格性结论）； 基于实际环境的应用模拟加速试验（适用性结论）； 现有试验条件进行组合，根据试验结果进行风险评估。 ◆ 典型案例  界面疲劳试验（湿热试验、温度循环/冲击） ①按照基于Coffin－Manson模型的温度循环加速因子， 经验公式如下：  ②按照修正的Coffin－Manson模型    5A的联系与区别
