CD4511、CD4511B、CD4511BE、CD4511BEE4有啥区别?

时间:2023-05-09 13:46来源:华清科仪 华清科仪 作者:ictest8_edit 点击:

CM511B是什么鬼?

       DCLK-1000数字电路套件中的HA-MB02专用面包板上有一个1位数码管,这个数码管是带译码芯片的(芯片焊接在面包板上),翻阅实验指导书可以看到译码芯片的型号是TI CD4511。


       有些细心的用户可能对应去看板子上译码芯片的丝印(其实字符不是丝印的,是激光蚀刻上去的),发现芯片上刻的不是CD4511,而是CM511B,是厂家焊错了吗?


       更令人匪夷所思的是用百度居然搜索不到这颗芯片,这是什么鬼?!


       先不要着急,如果仔细阅读了CD4511芯片手册(可以从http://www.huatsing.com/download/d_pis/70.html下载),就会发现其实TSSOP封装(一种表贴芯片封装形式)的CD4511芯片顶面刻字(Device Marking)都是CM511B,只有PDIP封装(双列直插)芯片的顶面刻字才是通常的CD4511BE。


       正好DCLK-1000数字电路实验套件第一层芯片库中的10号芯片就是双列直插的CD4511,大家可以拿出来比较一下。


       之所以这样主要是因为TSSOP封装的芯片面积很小,“D”与“4”如果太小或挨得太近很容易看成“M”,厂家干脆为TSSOP封装的CD4511芯片命名为CM511B。这种方法经常用在面积较小的芯片上,比如在HA-EDA01 FPGA模块上的TPD4E1B06 芯片的表面蚀刻就是BYP


CD4511、CD4511B、CD4511BE、CD4511BEE4有啥区别?

第1个问题:芯片手册上的型号是CD4511B,可以很多教材和技术文章里都使用CD4511,那么CD4511与CD4511B有什么区别吗?


TI CD4511芯片手册

       CD4511是CD4000系列芯片中的一颗,这一系列的芯片采用CMOS工艺制造,最早在上个世纪80年代前由RCA公司生产,后来由于半导体公司的合并重组,仙童公司(FAIRCHILD)、国家半导体公司(NS)、intelsil公司都曾经生产过这一系列芯片,目前市场上可以买到的CD4000系列芯片主要是德州仪器公司(TI)出品的。在漫长的生产过程中,技术工艺也在不断改进与提高,使得芯片的性能得到提升。其中B型(B Type)就是一种改进型号,并且目前能够买到的CD4000系列芯片B型居多。比如:



目前市场上的CD4000系列芯片以B型为主

      严格来说这些芯片应该叫CD4511B、CD4011B、CD4016B......但由于B型芯片只是在电气性能上做了改进,芯片的逻辑功能、管脚定义并没有改,因此很多教材与文章还沿用之前的叫法,不加尾缀B。那在B型之后还有没有工艺改进呢?部分CD4000系列芯片是有改进的,比如:CD4069六路反相器。

TI CD4069芯片手册

      从芯片手册上可以看到尾缀B前面又加了一个字母U,说明在B型基础上又做了改进,性能提升主要体现在相对B型器件而言,UB芯片传输延迟时间(Propagation Delay Time)由60ns提高到了30ns。由于逻辑功能与管脚定义没有改变,我们同样能够简称为CD4069。

       第2个问题:从器件手册上看CD4511B后面还有尾缀字母,比如:CD4511BE、CD4511BF、CD4511BPW等等,这些尾缀又是什么含义?

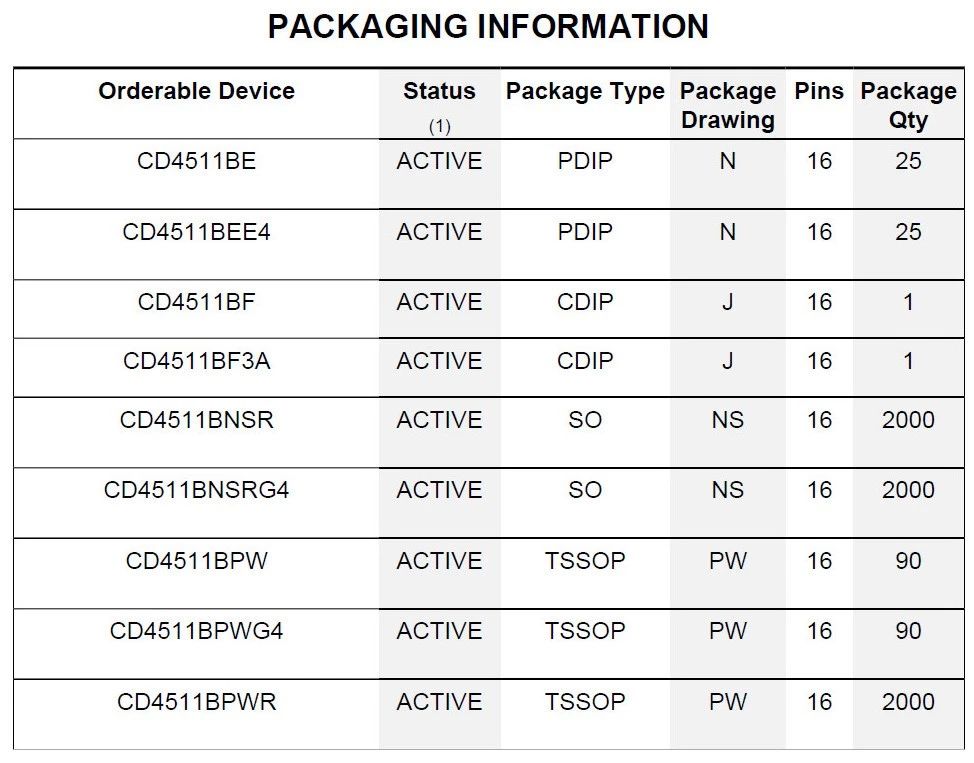

TI CD4511芯片封装及包装信息表

       从上面表格中的第3列可以看出,E、F、PW这些尾缀字母代表了芯片的不同封装形式,比如:CD4511BE是双列直插的,CD4511BPW是表贴器件......

       第3个问题:有些心细的用户看到上面表格倒数第1行和倒数第3行的芯片都是TSSOP封装的(表贴器件的一种形式),但为何一个型号是CD4511BPW、一个是CD4511BPWR?这回我们需要看表格中最右边一列包装信息(Package Qty)——它表示每个单位包装芯片数量,CD4511BPW是小盘包装——长度90片芯片的编带缠绕在一个小塑料盘上,然后装入防静电袋,再装入纸盒,形成一个包装单位;而CD4511BPWR是2000片芯片缠绕在一个大塑料盘上形成一个销售单位,显然后者更适合加工厂批量生产加工时采购。

      第4个问题:心更细的用户又发现了上面表格中第1行的CD4511BE和第2行的CD4511BEE4无论是封装形式还是包装规格都是一样的,这二者之间又有啥区别呢?这是一个有难度的问题,小编也是多方查找资料后才弄明白:早期的芯片及焊锡中一般都是含有铅、锑等有害重金属的,随着上个世纪80年代后期大家越来越重视环境保护,半导体工业也开发出无铅焊接等一系列环保工艺与硬件,并且形成了RoHS等一系列环保标准。其中尾缀最后两位E4就说明CD4511BEE4芯片与CD4511BE逻辑功能、电气特性、封装形式完全一致,但是前者是环保无铅芯片,适用于无铅焊接;后者是普通的非环保芯片。

TI芯片无铅涂层的分类

       环保有不同的标准,比如CD4511芯片封装与包装信息表中倒数第2行芯片CD4511BPWG4的最后两个尾缀字母G4表明这款芯片不但满足无铅要求,同时还满足低卤素元素的环保要求。环保标准分类繁杂,这里不展开讲解,有兴趣的读者可以点击文章末尾左下角的阅读原文,系统将会自动跳转到TI公司网站中文环保信息页面。要说明的是,现在TI公司基本已经停产非环保芯片了,因此无论买到的是带E4、G4这样环保尾缀的还是不带环保尾缀的芯片,都是符合无铅等环保标准的。
