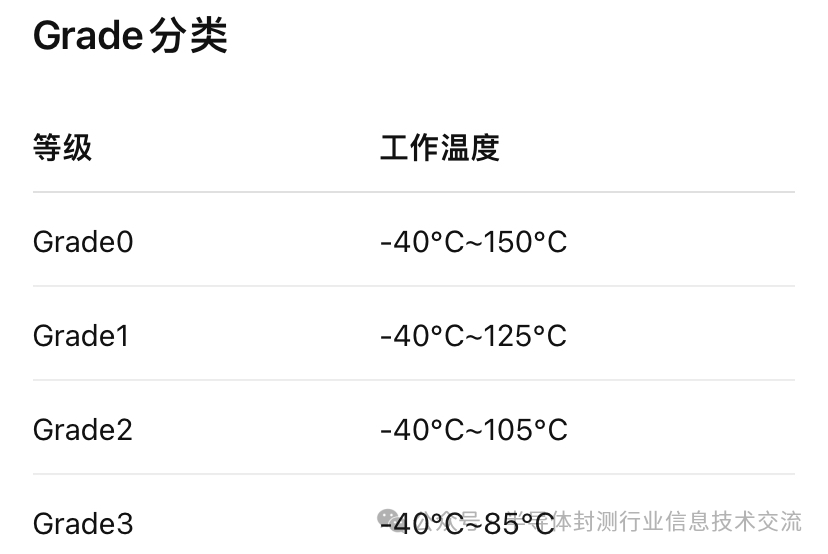

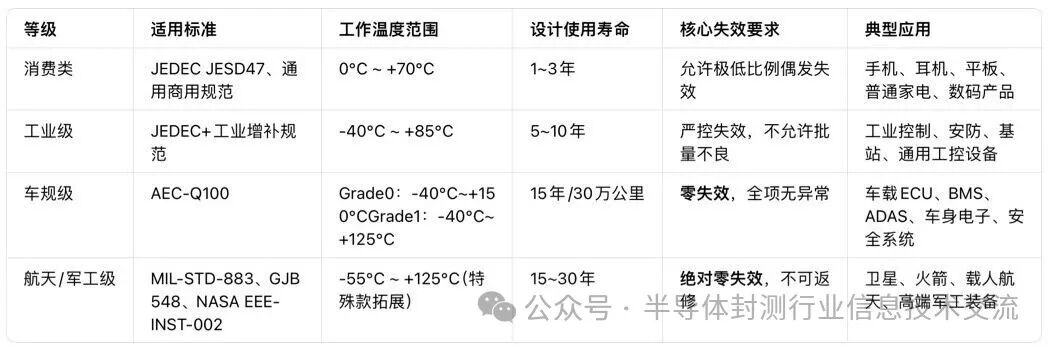

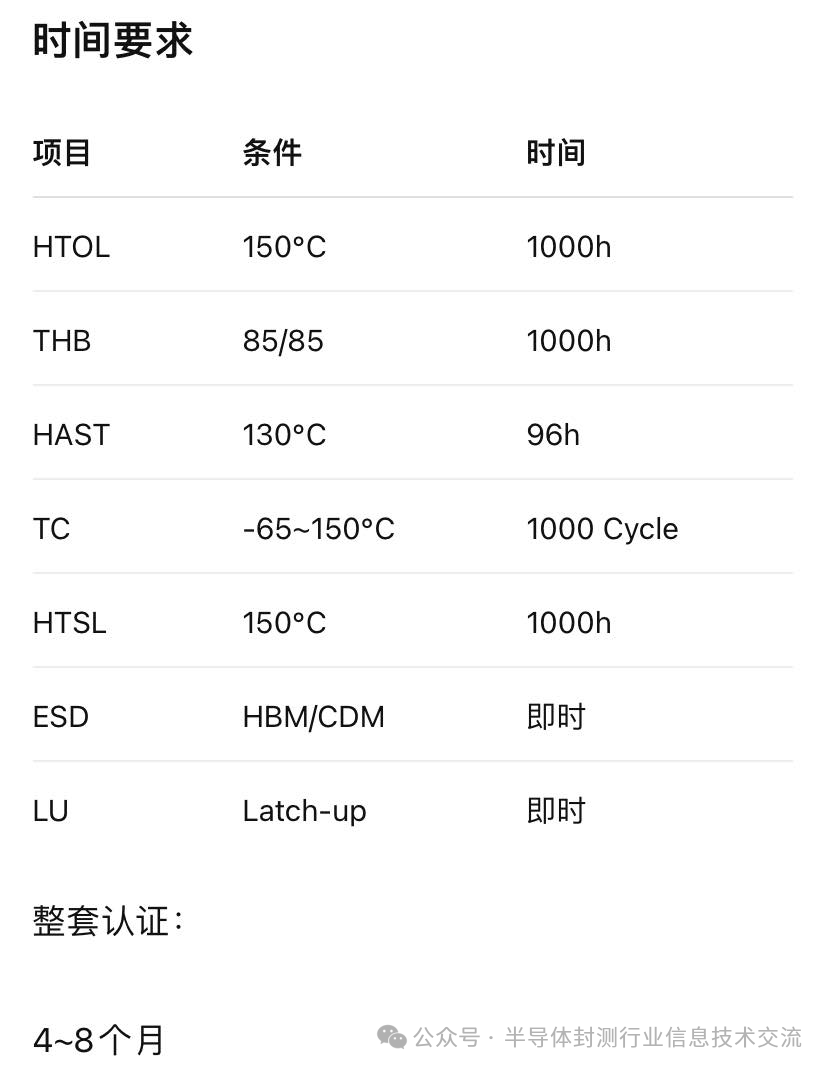

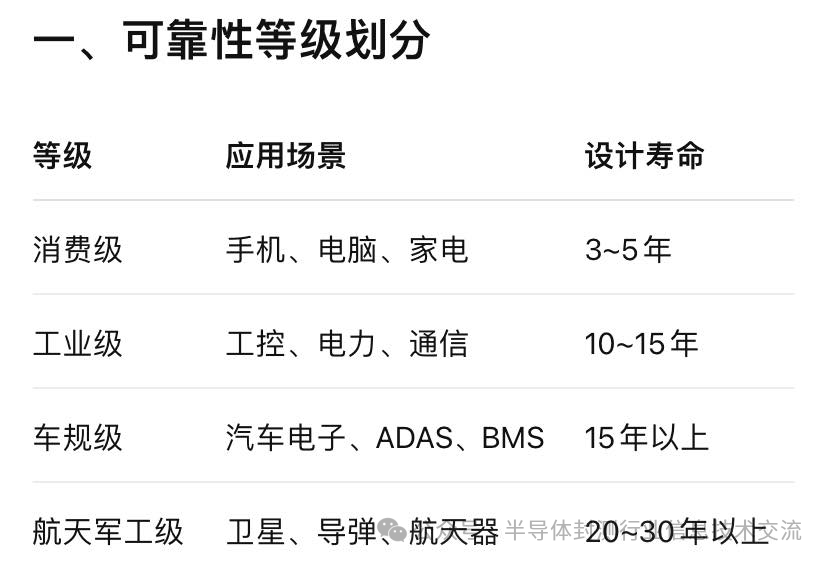

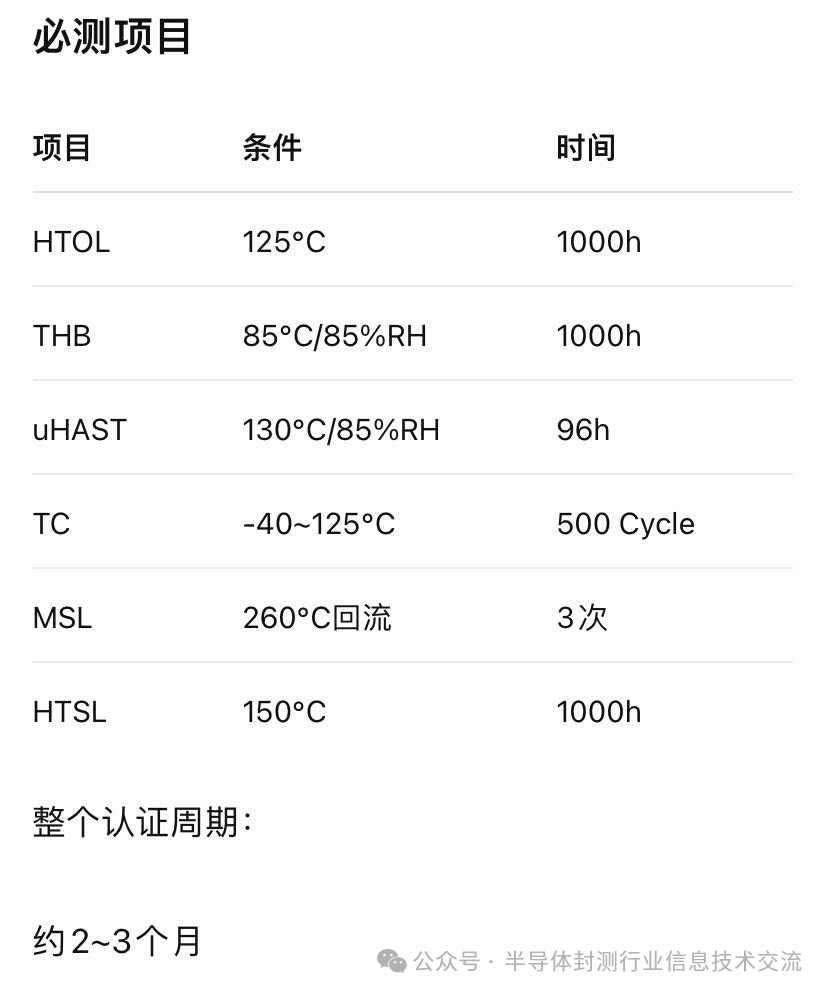

 芯片封装行业的可靠性测试（Reliability Test）本质上是在模拟产品未来几年甚至几十年的使用环境，验证封装结构、材料体系、焊点、引线、塑封体以及芯片本身是否能够长期稳定工作。不同等级产品最大的区别不是测试项目种类，而是： * 测试条件严苛程度 * 测试时间长短 * 样本数量 * 失效允许标准 * 生命周期要求  二、消费电子可靠性测试  产品举例： * 手机AP * WiFi芯片 * 蓝牙芯片 * PMIC 常见执行标准 * JEDEC JESD47 * JESD22系列 具体测试项目和条件解释： 1，HTOL，高温工作寿命，125℃，1000h 验证目的： * 金属迁移 * 栅氧老化 * 电迁移 ⸻ 2，THB，高温高湿偏压，85℃，85%RH，1000h 验证目的： * 水汽渗透 * 腐蚀 ⸻ 3，TCT，温度循环，-40℃ ↔ 125℃，500 Cycle 验证： * 封装应力 * 焊点疲劳 ⸻ 4，HAST，高加速湿热，130℃，85%RH，96h 验证目的： * 快速吸湿失效 ⸻ 5，MSL，回流焊敏感等级，260℃，3次回流 验证目的： * 爆米花效应 ⸻ 三、工业级可靠性测试 应用产品举例： * PLC * 工业机器人 * 变频器 * 电表 寿命要求：10~15年 ⸻ HTOL，125℃，2000h ⸻ THB，85℃/85%RH，2000h ⸻ 温度循环，-55℃ ↔ 125℃，1000 Cycle ⸻ 振动测试，5~2000Hz 验证： * Wire Bond * 焊点开裂 ⸻ 机械冲击，50~100G 验证： * 裂纹 * Die Attach失效 ⸻ 四、车规级可靠性测试  目前行业最高商业标准。 主要遵循：AEC 的 AEC-Q100 标准 ⸻ 三、工业级可靠性测试 应用： * PLC * 工业机器人 * 变频器 * 电表 寿命要求：10~15年 ⸻ HTOL，125℃，2000h ⸻ THB，85℃/85%RH，2000h ⸻ 温度循环，-55℃ ↔ 125℃，1000 Cycle ⸻ 振动测试，5~2000Hz 验证： * Wire Bond * 焊点开裂 ⸻ 机械冲击，50~100G 验证： * 裂纹 * Die Attach失效 ⸻ 四、车规级可靠性测试  目前行业最高商业标准。 主要遵循： AEC 的 AEC-Q100 标准  HTOL，150℃，1000h 车规要求：零失效 ⸻ Temperature Cycle，-65℃ ↔ 150℃，1000~3000 Cycle 远高于消费级 ⸻ HAST，130℃，85%RH，96h ⸻ Power Temperature Cycle 功率循环 适用于： * IGBT * SiC MOSFET 循环次数：10万~100万次 验证： * Bond Lift * 焊层疲劳 ⸻ Autoclave(PCT)，121℃，100%RH，168h 验证： * 塑封开裂 * 离子污染 ⸻ ESD HBM2kV以上 CDM750V以上 ⸻ Latch-up 验证寄生晶闸管效应 汽车芯片必须通过 ⸻ 五、航天级可靠性测试 最变态的一类测试、成本往往超过芯片本身。 例如： * 卫星CPU * 导航芯片 * 星载FPGA ⸻ 极限温循，-65℃ ↔ 175℃，2000~5000 Cycle ⸻ 长时间寿命，HTOL，3000~10000h ⸻ 真空测试，10^-6 Torr 验证： * 材料挥发 * Outgassing ⸻ 辐射测试，航天产品核心项目 TID，总剂量辐射：100 krad~1 Mrad ⸻ SEE，单粒子效应 验证： * SEU * SEL * SET ⸻ 机械冲击，1000~10000G 模拟： * 火箭发射 ⸻ 随机振动，20~2000Hz，20~40Grms 模拟发射过程 ⸻ 六、先进封装新增测试项目 随着HBM、Chiplet、2.5D封装的发展，传统测试已经不够。 例如： * CoWoS * SoIC * Hybrid Bonding * FOWLP ⸻ 翘曲（Warpage） 测量：晶圆、基板、封装体 ⸻ TSV可靠性 验证：TSV铜柱开裂 ⸻ 微凸点(Micro Bump) 温循，1000~3000次 ⸻ Hybrid Bonding 键合界面强度 SAM扫描 X-Ray检测 ⸻ HBM封装 额外增加： 热循环 功率循环 高带宽运行老化 ⸻ 七、封装行业最难通过的测试 目前业内公认最难的项目： ① 功率循环（Power Cycling） 失效模式： * Bond Lift * 焊料疲劳 * 铜线断裂 ⸻ ② 温度循环（TCT） 失效模式： * EMC开裂 * 基板分层 * RDL断裂 ⸻ ③ THB（85/85） 失效模式： * 电化学腐蚀 * 离子迁移 ⸻ ④ HAST 失效模式： * 界面剥离 * 金属腐蚀 ⸻ 八、未来五年先进封装可靠性挑战 AI芯片和先进封装的发展，正在把可靠性测试推向新的高度：  • 消费：够用就好，成本优先 • 工业：稳定耐用，长期运行 • 车规：极端环境+15年零失效，安全第一 • 航天：宇宙级应力+辐射+超高密封，万无一失  未来封测厂如 ASE 、Amkor 、JCET 、Tongfu Microelectronics 的竞争重点，已经逐渐从“封得上去”转向“10年以上不失效”。对于AI、汽车和先进封装产品而言，可靠性能力正在成为比封装精度更重要的核心竞争力。 |
