本篇文章将和大家讨论Verilog相关的东西。本篇文章不会手把手教你写Verilog，而是谈一些Verilog的注意事项，怎么去写好Verilog。看这篇文章之前你应该写过一定的Verilog，同时要有一定的数字电路基础，否则可能会一脸懵。文章内容很多都是我自己写了几年Verilog的经验之谈，希望对你有帮助。
1、Introduction
首先，Verilog并不是一门编程语言。所谓的HDL，即Hardware Description Languange。其用于描述硬件，请记住这个描述二字。对于编程语言，你可以发挥你的想象力，天马行空都可以，但是HDL不可以。你所做的实际上都是在描述数字电路。所以写的越简单越好，不要写花里胡哨的语句。
并且，写代码的时候，时刻思考你的这段代码会生成怎么样的电路，这里的电路指的是数字电路，各种门，寄存器等。我们后面结合实例加深理解。
我们再来看一下Verilog的抽象层次，有三种层次的抽象，第一种是门级，第二种是寄存器传输级，第三种是行为级。我们将重点放在寄存器传输级RTL上。
我们再来看一下什么是DUT，DUT就是你的设计本身，它的名字也说明了，它是等待被测试的Design。我们直接看下面这个图，这个DUT按理来说是你设计的数字电路本身。比如最简单的，加入它是一个加法器，有两个输入，一个输出。这就是一个DUT。
为什么还需要Testbench呢？因为我们不知道加法器设计的对不对，我们可以写个外部激励，给两个输入分别输入1，然后看输出如果是2，我们可能认为，哦，好像设计的是对的。当然这样的验证非常不完备，这里是简单举个例子。
对于单元测试（Unit Test），理论上是设计人员自己写，自己验。我们可以将输入组织成一个向量，遍历这个向量，然后输出的结果和Golden Model比（按理说这里的Golden Mode是一个文本文件，文件的内容由高级语言生成，类似于一个查找表，在Verilog中可以组织成RAM的形式，当然这里的Golden Model也可以是一个行为级别的Verilog），看是不是符合预期。这种方式希望大家能够好好掌握。可以有效地减轻以后系统级验证工作。（自己对自己设计的模块有个预期，不要全部让系统级验证去验，系统验证很难完美覆盖单元测试）

2、Verilog Syntax
我们来看一下最最基本的Verilog语法。其实Verilog语法相比编程语言，真的太简单了。我觉得只要会例化，写assign就够了。（尽可能不要写always，后面详细讲）
学过数字电路的朋友都知道，有三种最最基本的门电路，与或非。这三种是什么含义就不用我多说了，对于任意的数字电路。我们都可以将其抽象成一个模块。
这里的模块比Verilog的Module更广泛，所谓的模块就是有输入有输出的一个数字电路。比如一个或门，它是不是模块？是的。它有两个输入，一个输出，这种原语调用很简单，or(out,in1,in2)即可。大家仔细看这段代码和它上面的电路图，啥意思肯定能理解吧？
Verilog中的信号有四个值，分别是0，1，X，Z。实际上的电路是没有X态的，我们都知道要么是0要么是1。仿真的时候我们用X态表示不知道的状态，比如不带复位的寄存器刚上电的状态，违反建立时间的输出的状态。都可以是X态。
然后Verilog中有Wire的概念，就是所谓的线，比如上面这个或门，这个in1,in2,out都是wire。这个相信大家都能理解。然后就是寄存器，寄存器可以保持状态，其为什么可以保持状态涉及到数字电路的知识，这里我不想深入细节，大家记住寄存器可以保存状态即可。
到此为止我们已经建立了最基本的概念。一些简单的Design，你应该也能看懂了。还看不懂？没关系，我们接着往下看。
假设你不想用上面的方式调用或门，有没有别的方法？当然有，并且很简单。直接assign out = in1 | in2即可。assign用来干什么我们过会再说。先搞清楚out = in1 | in2 是什么意思。这个大家应该能看懂吧，就是in1这根线和in2这个值或一下，得到了out这个值。
我们再看一下常数怎么表示，用W'Bval，比如1'b0表示位宽为1的一个固定为0的值。这个对应到电路，大家可以理解为一根线，接地了，所以固定是0。可以用这个线给别人用，给别人赋值等等。
上述的例子相信大家都能理解，如果不能理解说明你大概率没学过数字电路，请先有一定的数字电路基础再看这篇文章。
我们在看一下Verilog进程块。我们不用去纠结为什么叫做进程块，只要知道我们但凡赋值，都需要有进程块这个东西就行。对于Inital Block，我们可以看到写法如下所示。其描述了一个顺序的行为，当然我们知道，数字电路所有的模块都是同时在运算的，没有所谓的先后顺序。因此inital语句，只能用作Testbench。Testbench不对应具体的电路。
然后就是Always Block，很多人学Verilog迷惑的地方，就是Always怎么用，always是不是对应寄存器。这里我们只要记住，采用时钟边沿驱动的always，对应寄存器，并且它对应的可能也不只是一个寄存器，如果里面有运算可能还对应组合逻辑。
所以大家以后自己做设计的时候，准备好几个最基本的always库，以后要使用寄存器的时候，直接例化它，不要自己去写always语句了。就像下面这样。这样做有什么好处呢？这样做的好处在于你能非常清楚的知道，你的代码对应了什么样的电路。
比如很多人还喜欢在always里面写d<=a+b之类的话，其不光对应了寄存器，还对应了加法器。如果你写成assign d =a+b，然后将d作为dffr 的输入端，是不是看上去就更加清晰了？assign也是一个进程块。
这样做还有个什么好处呢？就是不要写reg了，尽可能不要写reg，Verilog中的reg和wire和实际对应寄存器的输入还是输出，还是普通的连线，没有一分钱关系。不要去纠结写reg还是wire，用了上述的方法，一切的一切都可以写wire，并且什么时候调用寄存器，调用了几个寄存器，你自己一清二楚。
dffr #(.WIDTH(1))
inst_dff (
.clk (clk),
.rst_n (rst_n),
.d (d),
.q (q)
);
只有一种情况我建议用always，那就是有很多if else语句，你用assign已经无法表达清楚的时候，这种情况下你可以用always@(*)，其它情况一律用assign即可。
采用了上述的方法，大家也不用纠结什么阻塞赋值非阻塞赋值了。你自己需要写的逻辑块，其实都是组合逻辑，这种情况全部用=即可。
上面我们讲了，如何去调用寄存器，这涉及了例化的内容。例化就是实例化出一个模块，比如我们有一个多路选择器，我们可以采用下图右边的方式例化它。
课件还介绍了一下System Task，这个对于设计人员来说不是重点，大家有需要的时候再去查就行。
3、Simple Examples
我们来看一些简单的例子，首先是打印Hello World，毫无疑问这段代码是不可以综合成电路的，这里简单看一下就行。
下面这个例子展示了使用三种方式实现Mux，我建议用第一种，即使用assign。这三段代码生成的电路是一模一样的，但是我们可以看到，out有的被声明成了reg，有的声明成了wire。但实际上其对应的电路，就是一个最最简单的Mux，一个组合电路而已。所以声明成什么，跟是否使用寄存器，没有任何关系，这完全是Verilog设计的遗留问题。
我们再来看一下，时序电路。下面的代码我建议大家准备好几个模板即可，真的需要使用的时候，去调用它，不要再重新写always了。
比如你想调用一个没有复位的寄存器，最最简单的D-FlipFLop，怎么做？像下面这样，直接去例化。不要自己重新写always块，我再强调一下，不要自己去写always时序逻辑。
dff #(.WIDTH(1))
inst_dff (
.clk (clk),
.d (d),
.q (q)
);
Verilog的算术运算如下所示，大家简单看下课件就行。需要注意一下，如果不声明的话，Verilog仿真器会将所有的值看作无符号数。
课件也提了一下reg和wire之分。这里我强调一下，尽可能写assign，不要写always。这样的话你基本都使用的是wire。只有逻辑很复杂，你用assign没法写清楚的时候，可以写always@* ，这种情况下里面的变量需要用reg声明，但其对应的仍然是组合逻辑。
除了原始的几个寄存器模板，不要自己再去写always@(posedge clk) 之类的语句了。需要使用的时候请去例化它。

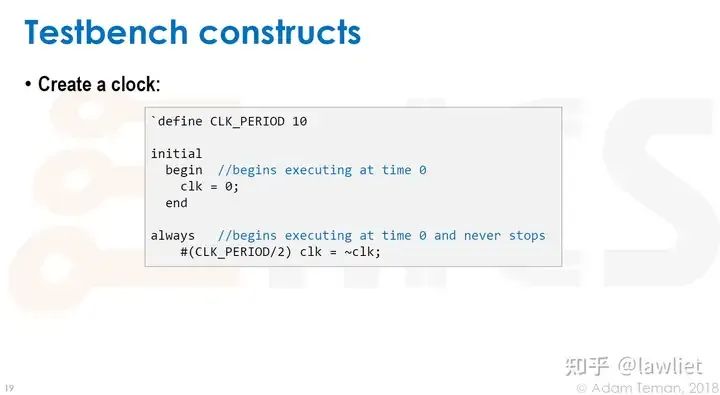

然后课件说了一下Testbench怎么写，大家看看就行。建议网上找点例子，课件提的太简单了。
4、FSM Implementation
接下来我们看一下状态机，状态机非常的通用。理论上软件可以实现的功能，状态机都可以实现。状态机可以从电路层面去解释，也可以从数学的层面解释。
我先从数学的层面解释，一个有限状态机可以定义为一个五元组 (S, I, O, T, Φ)，其中：
S：状态的有限集合。状态是系统可能处于的条件或模式的离散集合。例如，一个交通信号灯的状态集合可能包括“红”、“黄”和“绿”。
I：输入的有限集合。输入是导致系统状态改变的外部信号或事件的集合。在交通信号灯的例子中，输入可能包括“行人请求过街”和“定时器超时”。
O：输出的有限集合。输出是系统对外部环境产生影响的结果或动作的集合。例如，交通信号灯的输出可能是灯光颜色的变化。
.
T：转移函数。T 是一个函数，它根据当前状态和输入决定下一个状态。通常表示为 T: S × I → S。在数学上，这可以看作是一个状态转移表或状态转移图。
Φ：输出函数。Φ 是一个函数，它根据当前状态和输入决定输出。通常表示为 Φ: S × I → O。输出函数可以是一个查找表，或者更复杂的逻辑表达式。
状态机的工作原理是，系统根据当前的内部状态和接收到的输入信号，按照转移函数 T 转移到下一个状态，并根据输出函数 Φ 产生相应的输出。这个过程在每个时钟周期或事件触发时重复进行。
恰好的是，数字电路可以完美的去实现这个数学模型。如下图所示。通过当前的状态和输入，我们可以去决定这个周期的输出。根据当前的状态和当前的输入，我们可以决定下一个周期的状态。其对应的电路请大家一定要好好掌握。

我们来看个实际的例子，一个计数器。计数器是最常见最常见的状态机。我记得之前我刚学Verilog的时候，一个师兄和我说计数器可以实现绝大多数数字电路。我现在一回想，计数器不就是状态机吗？状态机当然可以实现各种各样的数字电路！
这里的例子如下图所示，其输入输出含义如下，我们接着往下看。
其对应的状态转移如下图所示，这个相信大家都能看懂吧？和数字电路没有关系，状态转移图就是个数学模型而已。
我们看一下代码怎么写，时刻牢记，代码就对应你的电路，回顾一下状态机的电路图长什么样。我们首先看一下如果计算下一个时钟周期的状态。首先这肯定是个组合逻辑，并且这个组合逻辑很复杂，这种情况下，大家是可以使用always块的。

然后我们写状态转移时序和输出逻辑，代码如下。这种情况下我不建议大家像下面这样写。我重新组织一下，希望大家反复看这段代码，明白其设计思路。
//状态转移逻辑实际上就是个寄存器，请你这么写（这段代码除了位宽，其它都是固定的！）
dffr #(.WIDTH(4))
inst_state (
.clk (clk),
.rst_n (rst_n),
.d (next_state),
.q (state)
);
//输出逻辑请你这么写
assign ovflw = (state==OVFLW)?1'b1:1'b0；//正常的组合逻辑
//这里的count依赖于上一个周期的值，count本质上也是状态机
assign count_d = (state==CNTUP)?(count_q+1'b1):
(state==CNTDOWN)?(count_q+1'b1):count_q；
dffr #(.WIDTH(4))
inst_state (
.clk (clk),
.rst_n (rst_n),
.d (count_d ),
.q (count_q)
);
课件然后讲了一下Testbench怎么写，大家简单看看就行。

5、Coding Style for RTL
我们看一下Coding Style，作为设计语言的话，Verilog用的越简单越好。当你发现一个人用Verilog做Design，都写的非常花里胡哨，那他大概率是个半桶水。
一个.v尽可能只放一个模块，注意换行。
写组合逻辑的时候，有一点需要注意，考虑所有的情况！尤其是if else或者case语句。如果你不考虑，仿真器会认为你想保持默认值，会综合出Latch。绝对不要使用预期以外的Latch，OK？
然后注意一些参数化，规范等。这里就没特别多好说的，大家先掌握怎么写，再慢慢考虑这些吧。

以下是参考文献：
说实话，这节课的课件，我觉得写的不太好。很多也是泛泛而谈，属于会的人不用看，不会的人看不懂。因此我补充了很多内容。
但下节课的逻辑综合及后面的内容，讲的非常精彩，我看了以后收获很大。我也会尽可能将后面的内容写好。
|
