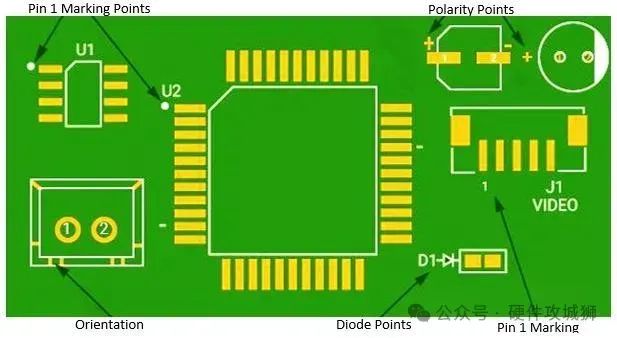

 介绍您已经知道所有电子设备都由电路板组成。PCB 或印刷电路板是当今电子产品的一个组成部分。具有复杂线条和图案的绿板称为PCB。在电子设备中，PCB 上的标记可确保所有组件顺利协同工作。PCB 的制造由多个组件和步骤组成。制作印刷电路板 (PCB) 的最后阶段是在最上层添加丝网印刷。丝网印刷是在电路板上涂上油墨痕迹的过程，以识别其元件、警告符号、测试点、标记、徽标标记等。通常，元件部分是制造商丝网印刷的一面。它偶尔会出现在焊接通道中，但到达那里的成本很高。PCB 丝网印刷有助于制造商和设计人员快速识别元件布局。PCB丝网印刷将保证零件可以重新组装。丝网印刷将为工程师或技术人员提供有关元件应放置在 PCB 上的位置和方式的说明。 本文将提供您需要了解的有关 PCB 丝印的所有信息，包括为什么它如此重要、最佳实践是什么以及如何正确地将其纳入 PCB 设计中。  PCB丝印打标 什么是PCB丝印？ 想象一下，您正在做一个 DIY 项目，从头开始构建一款未来派智能手表。您的 PCB 就像这款高科技可穿戴设备的蓝图，丝网印刷是您添加直观标记和标签的方式，以指导您和参与组装过程的任何人。 PCB 上的丝网印刷是印刷在电路板表面上的一层油墨。它通常由聚合物或陶瓷材料制成，并通过丝网印刷进行应用。墨水通过网筛施加，该网筛充当所需图案的模板。丝网放置在 PCB 上，墨水被迫穿过丝网并到达电路板上。制造商使用的标准丝网颜色是黑色、黄色和白色。使用PCB软件时，可以在丝印层的设计中使用常用的字体。 它通常应用于电路板的顶层和底层。使用丝网印刷，PCB板的表面可以印有文本、标签和符号。组件、其位置、零件名称、组件编号、品牌徽标和其他信息均以视觉方式呈现。 虽然丝印层与电路板的实际电气操作无关，但它对于电路板的构建、测试和使用过程至关重要。帮助找到东西并将它们放在正确的位置，以便所有东西都排列整齐并处于正确的方向。它对于装配过程非常有用，因为它为技术人员和装配人员提供了易于理解的视觉线索。现在您已经了解了印刷电路板丝网印刷的基础知识，让我们来看看它更广泛的用途。  PCB 丝网印刷，元件放置在板上 PCB丝印有哪些信息？ 如前所述，PCB 上的丝网印刷可能对 PCB 的功能没有任何作用；然而，它的价值在于它所提供的信息。例如，它将帮助任何人： 警告符号：识别突出显示在操作过程中需要用户注意和护理的高温组件的警告符号。 极性：了解部件极性以正确安装部件。引脚标记提供方向信息以确保准确组装。 测试点：在丝印上定位测试点指示器，以协助设计工程师进行 PCB 测试和调试。 参考指示符：通过参考指示符识别组件，PCB 上每个装配位置的唯一标识符。 数字：在 PCB 丝网印刷上找到唯一的数字，表示制造商标记、版本号等。 元件符号：对于二极管和光耦合器等专用部件，丝网印刷上印制的元件符号可确保安装过程中的精确对准。 开关设置：默认开关设置是 PCB 丝印上的说明，增强了电路板的可用性。 密集元件：丝网印刷上的 PIN 有助于对球栅阵列 (BGA) 等紧凑元件封装进行测试和调试。 故障排除和修复：丝印标记可以轻松识别和定位各个组件，从而加快修复过程。 制造文档：丝印标记提供必要的制造和装配文档。其中包括版权声明、公司徽标、生产日期以及其他重要的质量控制和可追溯性详细信息。 品牌：这些标记有助于 PCB 美观和品牌。结合品牌元素、徽标和所选颜色可增强整体视觉吸引力和专业性。 PCB上丝印的最佳厚度应该是多少？PCB 上丝网的厚度受丝网尺寸和所用油墨量的影响。一般来说，PCB 中的丝网印刷是作为精细涂层实现的，厚度通常在 0.1 毫米以下。这样可以在不显着改变 PCB 整体厚度的情况下准确地应用墨水。 PCB 上丝网的深度可能因各种因素而异，包括制造方法、具体要求和行业内既定标准。通常，与 PCB 内的其他层相比，PCB 上的丝印深度相对较薄。 在某些情况下，丝印 PCB 层的厚度通常约为 0.02 毫米至 0.1 毫米（20 至 100 微米）。考虑到这些测量结果是粗略的近似值，并且可能会根据各种因素而变化，这一点至关重要。 尽管印刷电路板中的丝网相对较薄，但它仍然为标记提供了充足的可见度和弹性。厚度受到仔细监控，以确保它不会破坏 PCB 的功能、触发组件未对准或导致制造过程中出现复杂情况。 PCB 丝印设计指南第一步是使用AutoCAD或EAGLE等专业软件来开发丝印层。该设计包含用于定位和组装 PCB 组件的所有相关文本、符号和标记。您需要软件技能来开发丝网印刷布局。您还应该熟悉标准布局要求才能取得积极成果。
|
