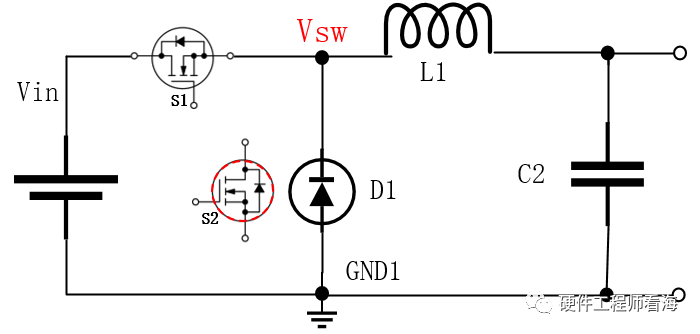

 BUCK是常见的降压拓扑结构，对于BUCK开关节点的波形，有的文章画的是标准的方波？而有的文章画的却是有一个负的脉冲波形呢？就比如下面两个波形，高电平是一样的，但是负电平却又很大差异。第一个图在开关节点位置有-0.7V的恒定负电平，而第二个却比较复杂，有一个-0.7V的脉冲负电平后又变为0电平，这两种波形是分别怎么产生的呢？  这从要BUCK的分类说起了，BUCK分为非同步BUCK和同步BUCK两种，下图中使用二极管D1的是非同步BUCK，如果把二极管换为开关管，那么就是同步BUCK了。  BUCK工作原理参考以前的文章，请点击BUCK电路详细原理》。高电平时两种波形一样，我们只讨论低电平时的情况。 在下图非同步BUCK中，当开关S1断开时，是通过储能电感L1向负载放电，放电路径是L1->负载->D1，因此在A点测量，Vsw会有一个恒定的二极管导通电压，即-0.7V。   对于同步BUCK而言，如果上下两个管子同时导通，将会发生短路的现象。为了避免上下管S1和S2同时导通，需要增加死区时间（dead time）。  在死区时间内，上下两个管子都不导通，此时电感是通过MOS的体二极管进行放电的，MOS体二极管的原理请点击为什么MOS管要并联个二极管，有什么作用？》，既然是通过体二极管放电，那在Vsw就有一个接近于-0.7V的负压。而过了死区时间后，下管MOS S2被导通，放电路径为电感->负载->MOS（二极管被MOS短路），MOS的导通阻抗很小，所以此时VSW的负电压很快从-0.7V衰减到0V，而后又进入死区时间，负压又变为大约-0.7V。   |
