在电路板(PCB)设计完成后，设计师们都需要将相关的设计文件交给厂家生产，可是有时候为了保密或其它原因，设计师们不愿意将完整的PCB文件发给厂家，这时设计师们就需要将PCB文件转化为gerber文件，再提供给厂家生产。

gerber文件是所有电路设计软件都可以产生的文件，又可以称为PCB光绘文件。它目前是电子制造行业中最通用、最广泛的文件，厂家拿到gerber文件后就可以很方便、精确的读取PCB版图的信息。

博主设计的PCB文件一般都是交给两个厂家生产：兴森快捷和嘉立创。其中复杂的板卡就交给兴森生产，简单点的板卡就发给嘉立创生产。二者各有利弊吧，这里就不展开说了。

博主就以aulitum designer 20为软件平台，12层的数据采集PCB文件为基础，说说如何将PCB文件输出为gerber文件，再交给兴森快捷厂家来制板。如下图1所示为需要产生gerber的pcb文件2D视图，图2为3D视图：

图1：2D视图

图2：3D视图

要想厂家得到完整的PCB制板信息文件，咱们需要经过4个步骤设置，分别为：

1,gerber文件输出

2,钻孔文件输出

3,IPC网标输出

4,贴片坐标文件的输出

最后，将这4步输出的文件全部打包发给厂家生产，就可以了！

下面分别介绍具体4个操作步骤：

1,gerber文件输出

在PCB交互界面，执行命令“File-Fabrication Outputs-Gerber Files”，如下图3所示：

图3：执行菜单命令界面

执行该命令后，跳出gerber的设置界面，该界面一共有5栏需要设置。

（1）“General”栏设置如下图4所示：

图4：General 栏设置

（2）“Layers”栏设置如下图5，6所示，需要注意的是，“Plot Layers”要选择UsedOn，“MirrorLayers”要选择 All Off，“Include Unconnected mid-layer pads”也要勾选。

图5：Layers-PlotLayers选择

图6：Layers- MirrorLayers选择

（3）“Drill Drawing”栏设置如下图7所示，勾选左边的上下两个框即可：

图7：DrillDrawing栏设置

（4）“Apertures”栏设置如下图8所示，保持默认即可：

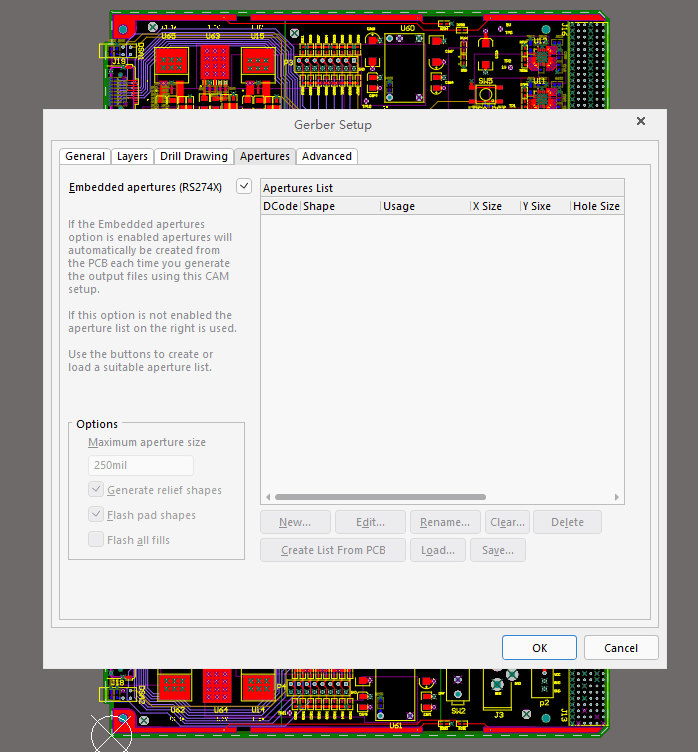

图8：Apertures栏设置

（5）“Advanced”栏设置如下图9所示，：

图9：Advanced栏设置

设置完后，点击ok，就在PCB所在文件夹中就生成了gerber文件，如下图10所示：

图10：生成的gerber文件

2,钻孔文件输出

设计人员还需要对PCB上的安装孔和过孔信息输出，此时需要输出钻孔文件。在PCB交互界面，执行命令“File-Fabrication Outputs-NC Drill Files”，如下图11所示：

图11：钻孔输出菜单命令

如图12为钻孔参数设置界面，保持默认即可，点击ok。同样的，钻孔相关的数据文件在PCB所在文件夹中生成了。钻孔设置界面如下图12所示：

图12：钻孔参数设置界面

3,IPC网标输出

在提交gerber文件给厂家时，同时生成IPC网表给厂家校验时，可以检查出一些常规的开路、短路问题，避免一些损失。在PCB交互界面，执行命令“File-Assembly Outputs-Test Point Report”，如下图13所示：

图13：IPC网表输出菜单

IPC网表的输出设置如下图14所示，点击ok，同样的在PCB所在文件夹中生成了相关文件：

图14：IPC网表的输出设置

4,贴片坐标文件的输出

制板完成后，需要对元器件进行焊接、贴片，此时需要用到各元器件的坐标信息。AD通常输出txt格式的坐标文件。在PCB交互界面，执行命令“File-Assembly Outputs-Generate Pick and Place Files”，如下图15所示：

图15：坐标文件输出菜单

贴片坐标文件的输出设置如下图16所示，保持默认即可：

图16：贴片坐标文件输出设置

至此，所有的gerber文件输出完毕，将PCB所在目录下生成的所有文件打包，发送给兴森快捷厂家进行加工即可。如下图17所示：

图17：gerber文件打包

如下图18为兴森快捷最终生产完，并贴片焊接后的板卡：

图18：最终成品板卡
