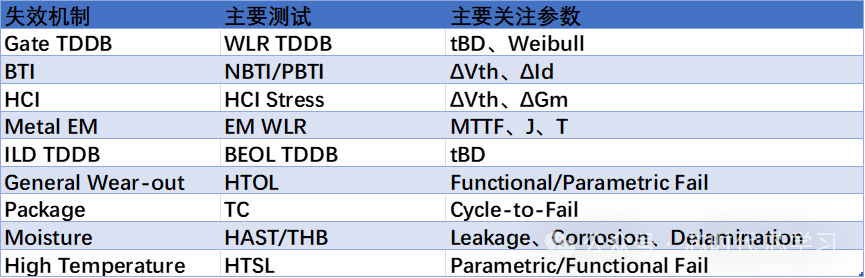

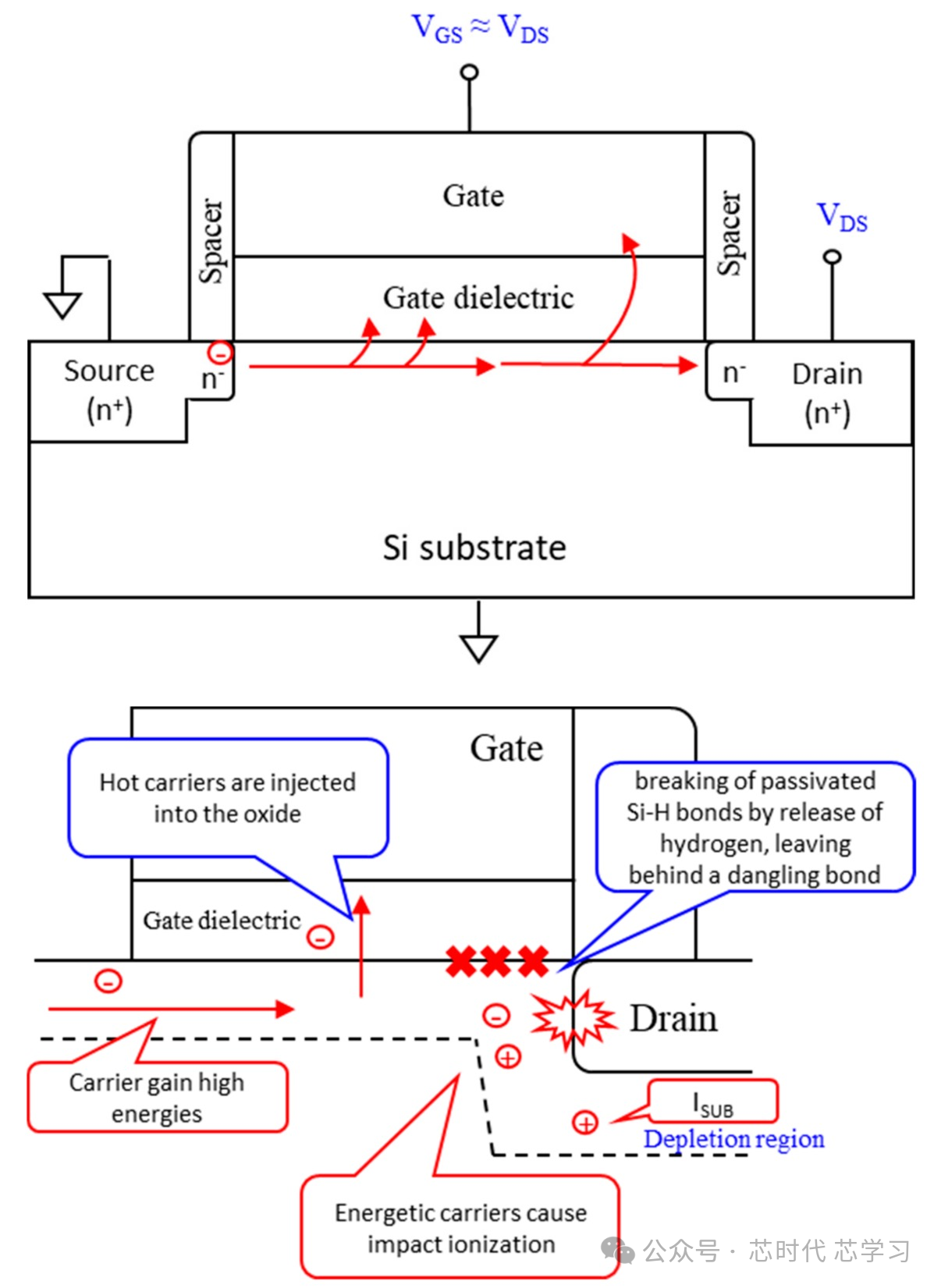

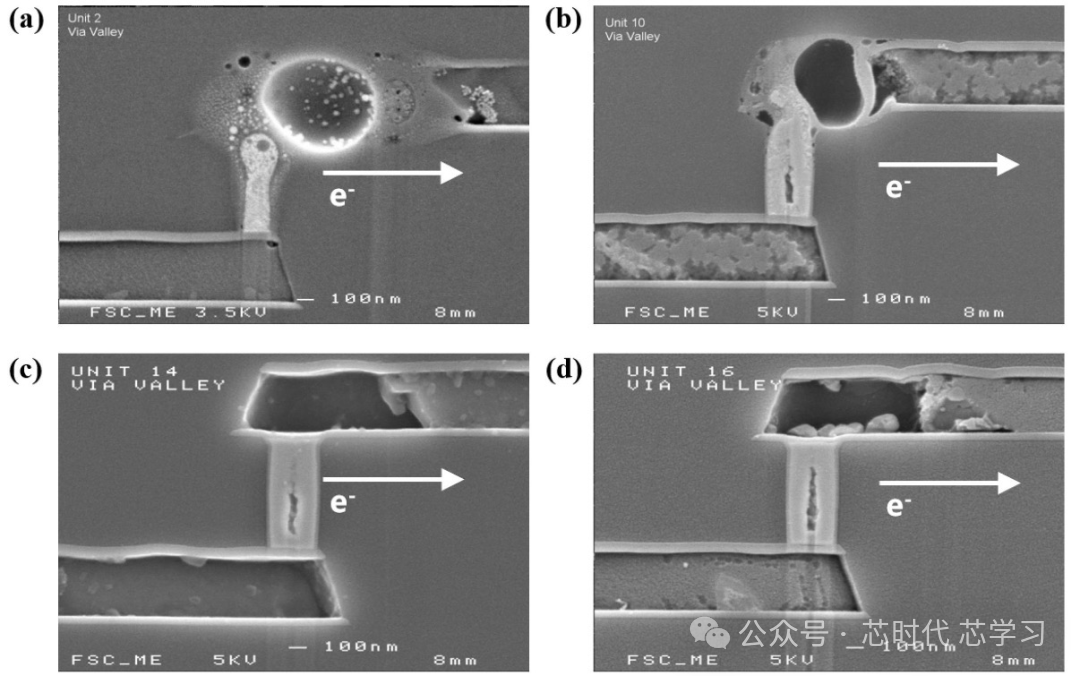

 芯片在实验室里通过了CP、FT，并不意味着它可以在实际产品中稳定工作10年、15年甚至更久。对于汽车电子、工业控制、通信设备以及服务器等产品而言，真正重要的问题是：芯片在长期工作后会不会失效？如果会，大约什么时候失效？ 这就是半导体可靠性工程需要回答的问题。 芯片寿命并不是简单地“测试10年然后看有没有坏”，因为真正的产品寿命往往长达数年甚至十几年，不可能等待真实寿命结束后再进行验证。因此，半导体行业采用的核心方法是：通过加速应力，让潜在的失效机制在更短时间内发生，再结合物理失效模型，把加速测试结果外推到正常使用条件。 JEDEC JEP122专门总结了半导体常见失效机制及其加速模型，包括TDDB、HCI、NBTI、EM、Stress Migration以及封装温度循环等。 01 芯片寿命测试，本质上是在测试什么？ 从可靠性角度看，芯片不是一个只有“Pass/Fail”的黑盒，而是存在多个不同的wear-out mechanism（磨损失效机制）。 例如：晶体管层面 * BTI：Vth逐渐漂移 * HCI：沟道热载流子造成界面/氧化层损伤 * TDDB：Gate Oxide最终击穿 互连层面 * Electromigration：金属原子迁移导致Open/Void * Stress Migration：热应力导致金属结构变化 * ILD TDDB：介质长期承受电场后发生击穿 封装层面 * Temperature Cycling：热循环造成焊点疲劳 * Humidity：水汽和偏压导致腐蚀、离子迁移 * 高温：封装材料、界面以及互连结构发生退化 因此，没有一种测试可以单独代表芯片的全部寿命。 真正的寿命评估通常是：HTOL + WLR + TDDB + BTI/HCI + EM + Package Reliability + Statistical Modeling 共同构成完整的Lifetime Prediction体系。 失效机制summary  HTOL：最常见的“芯片寿命加速器” 如果问半导体可靠性工程师：“哪一个测试最像芯片寿命测试？” 很多人的第一反应就是：HTOL——High Temperature Operating Life。 HTOL的核心思想非常简单：让芯片在高温、高电压、正常工作状态下运行，通过提高应力加速潜在失效机制。 典型条件可能包括： * 高结温 * 接近或高于最大工作电压 * 芯片持续运行 * 长时间Stress * 定期进行Electrical Readout 实际工业产品中常见的HTOL条件可以达到1000 h或2000 h，例如NXP公开的可靠性认证条件中，HTOL可采用Tj=150°C、1000/2000 h。(NXP) 但是有一个非常重要的误区：1000小时HTOL ≠ 芯片寿命1000小时。HTOL真正的价值在于利用加速模型进行寿命换算。 最经典的是Arrhenius模型：  其中： * AF：Acceleration Factor * Ea：Activation Energy * k：Boltzmann constant * Tuse：实际使用温度 * Tstress：HTOL应力温度 例如JEDEC资料给出的示例中，当表观Activation Energy为0.7 eV、Stress Temperature为125°C、使用温度为55°C时，Acceleration Factor约为78.6，即1000小时Stress对应约9年的使用时间。(J Journey) 这就是为什么1000h HTOL可以用于多年寿命的可靠性评估。 但需要特别注意：加速因子不是一个永远固定的数字。 不同失效机制的Activation Energy不同，因此同样1000h HTOL，对不同Failure Mechanism对应的Equivalent Life可能完全不同。 WLR：真正研究“晶圆工艺寿命”的测试 如果HTOL更关注“产品级芯片能不能长期工作”， 那么：WLR（Wafer Level Reliability）更关注工艺本身能够撑多久。 WLR通常在晶圆阶段建立专门的Reliability Test Structure，通过对单一失效机制施加高应力，直接观察其Failure Distribution。 例如： * Gate Oxide TDDB * BEOL TDDB * Electromigration * BTI * HCI * Contact Reliability 它最大的优势是： 可以把Packaging、ATE等因素剥离出来，直接研究FEOL/BEOL工艺本身的Intrinsic Reliability。 这对于28nm、16nm、7nm等先进节点尤其重要。 例如一个28nm HKMG工艺，如果发现TDDB寿命不足，那么问题可能来自：HfO₂厚度 → EOT → Defect Density → Electric Field → TDDB 而不是封装或者ATE问题。 JEDEC资料也特别指出，WLR可以帮助获得长期或intrinsic reliability信息，包括wear-out机制的起始时间以及Maximum Current Density等设计边界。 TDDB：预测Gate Oxide还能撑多久 对于MOSFET而言，Gate Dielectric是非常典型的寿命限制因素。 TDDB：Time-Dependent Dielectric Breakdown 基本过程可以理解为： 长期电场应力 ↓ 介质内部产生缺陷 ↓ 缺陷逐渐累积 ↓ 形成局部导电路径 ↓ Gate Leakage突然增加 ↓ Dielectric Breakdown 对于传统SiO₂，可以通过Constant Voltage Stress或者Constant Current Stress进行测试。 而在HKMG时代，问题更加复杂，因为Gate Stack可能包含： SiO₂ / HfO₂ / TiN / TaN / Work Function Metal 其可靠性不再简单由单一氧化层决定。 TDDB测试可以得到：tBD也就是从Stress开始到Breakdown发生的时间。 通过大量Die统计，可以进一步建立：Weibull Distribution 最终得到： * Median Lifetime * Characteristic Lifetime * Early Failure * Wear-out Region 这比单纯做一个“Pass/Fail”的HTOL更适合研究Gate Dielectric本身的寿命极限。 JEP122将Gate Oxide TDDB和ILD/Low-k TDDB都作为典型寿命失效机制进行建模。 05 BTI：芯片用了很多年，Vth为什么会漂移？ BTI也是先进CMOS非常重要的Lifetime Mechanism。 主要包括： NBTI: Negative Bias Temperature Instability 以及： PBTI: Positive Bias Temperature Instability。 其核心表现通常不是“突然短路”，而是：Transistor随着时间推移逐渐变差。 例如PMOS经过长期Bias和高温Stress之后： |ΔVth|↑，同时可能伴随： * Mobility下降 * Drive Current下降 * Transconductance下降 * Ring Oscillator Frequency下降 对于CPU、MCU、SoC而言，这种参数漂移最终可能造成： Frequency Margin下降 → Timing Failure → Functional Failure 因此BTI测试实际上是在回答： 芯片运行多年以后，晶体管还跑得动吗？ 06 HCI：晶体管长期高速运行会不会“磨损”？ HCI：Hot Carrier Injection，主要与高电场条件下的载流子能量增加有关。 典型测试会监控： * Id * Vth * Gm * Substrate Current 随着Stress时间增加，器件参数逐渐发生退化。 HCI尤其值得关注于： * 高速逻辑 * I/O Device * Analog Device * 高电压器件 其寿命通常需要结合： Voltage + Temperature + Current + Device Geometry 进行模型拟合。 JEDEC JEP122将HCI与BTI、TDDB等共同列为FEOL典型wear-out mechanisms。  Hot Carrier Effects EM：Metal线能撑多少年？ 如果说TDDB主要研究“绝缘层寿命”，那么： Electromigration（EM）就是研究Metal寿命。 在先进CMOS中，Metal越来越细，而Current Density越来越高。 长期大电流通过Metal： Electron Wind Force ↓ Metal Atom Migration ↓ Void形成 ↓ Resistance增加 ↓ Open Failure 因此EM测试通常会使用：高温 + 高Current Density进行加速。 经典模型可以写成Black’s Equation：  其中： * MTTF：Mean Time To Failure * J：Current Density * n：Current Density Exponent * Ea：Activation Energy * T：Temperature 这意味着EM寿命同时受到：温度和电流密度两个核心因素影响。 所以对于28nm甚至更先进节点，Metal Width、Via尺寸、Current Density、Joule Heating都会直接影响Lifetime。  EM induced Metal void HTSL、HAST、THB和TC：封装寿命也不能忽略 前面的测试主要关注Die本身。但一颗芯片最终还要进入Package。因此还需要： HTSL (High Temperature Storage Life） 芯片在高温环境中长期存储，用于观察高温造成的材料、界面及封装相关失效。 HAST (Highly Accelerated Stress Test) 同时施加：High Temperature + High Humidity + Pressure用于加速水汽相关失效。 THB (Temperature Humidity Bias) 在高温、高湿以及Electrical Bias条件下测试。 Temperature Cycling 通过：低温 → 高温 → 低温 不断循环，观察CTE不匹配造成的机械疲劳。 JEDEC体系中，HTSL、THB、HAST和Temperature Cycling分别对应JESD22-A103、A101、A110和A104等测试。 真正的寿命预测，不是看“有没有Fail” 这是半导体可靠性测试最重要的思想。 假设1000颗芯片做HTOL：HTOL1000 0 Fail 很多人会认为：“所以芯片可以用很多年。”这种理解是不完整的。 可靠性工程真正关心的是：Failure Distribution 而不是单纯的：Pass / Fail 例如可以通过：Weibull Analysis 得到：  其中： * β：Shape Parameter * η：Characteristic Life 如果β较大，通常意味着进入明显的wear-out阶段；如果存在Early Failure，则可能表现出不同的Failure Population。 因此真正的Lifetime Prediction通常需要： Stress → Failure Data → Distribution → Physical Model → Acceleration Factor → Mission Profile → Lifetime 芯片寿命预测的完整逻辑 把整个可靠性体系串起来，可以得到一条非常清晰的逻辑链： Wafer Level Reliability ↓ TDDB / BTI / HCI / EM ↓ 建立Failure Mechanism Model ↓ HTOL / Package Reliability ↓ Acceleration Factor ↓ Mission Profile ↓ Lifetime Projection ↓ FIT / MTTF / Reliability Target 也就是说：芯片寿命不是“测试出来”的，而是通过加速测试数据 + 物理失效模型 + 统计分析“预测出来”的。 这也是为什么JEDEC JEP122专门针对不同失效机制规定相应的Activation Energy、Acceleration Factor以及Voltage、Current Density、Temperature等应力参数。   |
