车规芯片可靠性解析：为何严苛的BHAST仍无法替代
时间:2026-07-27 23:17来源:深芯 深芯 作者:ictest8_edit 点击:
次

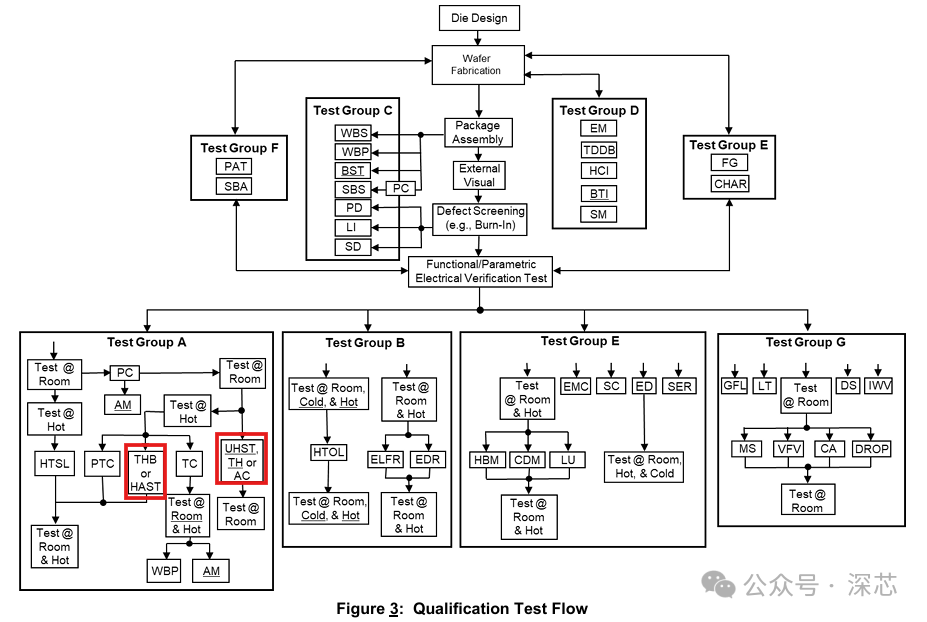

在AEC-Q100车规芯片认证体系中，BHAST与UHAST是两项核心的高加速湿热可靠性测试。行业内普遍公认，带电压偏置的BHAST测试环境更苛刻、失效触发力度更强，能快速暴露芯片通电工况下的各类电性缺陷。但很多工程师都会产生疑问：既然BHAST条件更严苛，为什么车规认证要求两项测试必须分开完成，且大量UHAST测出的封装失效问题，在BHAST测试中完全无法复现、无法覆盖？
核心原因并非BHAST的测试强度不足，而是两项测试的应力触发机制、失效筛选逻辑完全不同。BHAST的电压偏置会特异性激活电性相关失效，同时会抑制、掩盖纯封装结构类缺陷，这也是严苛测试无法全盘替代温和测试的关键所在。
一、先厘清认知：BHAST更严苛，是“定向严苛”而非“全面严苛”
从测试硬件条件来看，BHAST和UHAST完全一致，均采用130℃、85%RH、高压密闭环境，标准测试时长同为96小时。二者唯一的区别，就是BHAST全程给芯片施加额定工作偏压，UHAST全程无电、芯片完全悬浮断电。
带电的BHAST之所以被判定为更严苛，是因为它在高温高压高湿的基础上，叠加了电场应力，能够触发双重失效机制：水汽渗透带来的物理损伤，加上电场驱动的电化学腐蚀、离子迁移、绝缘漏电、金属枝晶生长等电性失效。这类失效是车载芯片长期通电工作中最常见的故障类型，因此BHAST精准对应芯片带电工作可靠性。
但这种严苛是有针对性的，它的核心作用是筛选电路、金属布线、介质绝缘的电性缺陷，而非封装本体的结构缺陷。看似更强的电场应力，反而会改变封装材料的应力释放逻辑，导致部分纯结构缺陷无法显现。
二、核心关键：为什么UHAST的失效，BHAST测不出来？
很多人默认“严苛测试能覆盖所有温和测试的失效”，但在半导体湿热测试中，这个逻辑完全不成立。BHAST的电压偏置存在明显的缺陷筛选排他性，会直接掩盖UHAST专属的封装类失效，主要体现在三个核心场景。
1. 电场抑制封装界面分层、脱粘缺陷的暴露
UHAST的核心测试目标是考核塑封料、芯片基材、引线框架、粘接胶等封装材料的界面结合可靠性。在无电压、纯湿热高压环境下，水汽会均匀渗透到封装内部各个界面，让塑封材料吸湿膨胀、软化粘接层，逐步诱发界面脱粘、局部分层、键合点氧化松动等问题。这类失效是纯粹的材料物理、界面力学失效，和电路通电、电场作用毫无关联。
而在BHAST带电环境中，芯片引脚、金属布线存在固定电位差，内部电场会改变水汽、微量杂质的分布状态。水汽会优先向高压电场区域聚集，原本均匀作用于整个封装界面的湿热应力被集中分流，导致封装边角、非电性区域的界面应力不足，分层、脱粘等隐性结构缺陷无法被加速触发。最终结果就是：封装结构本身的可靠性隐患，被电场应力完全掩盖。
2. 带电状态抵消部分封装吸湿应力
芯片通电工作时会产生微弱的自发热，虽然BHAST测试不跑功能程序、仅维持偏置电位，但持续的电气导通会带来微量热效应。这种细微的热量会小幅加速封装表面水汽挥发，同时改变塑封材料的吸湿速率，弱化高压湿热对封装材料的老化作用。
反观UHAST断电状态，芯片无任何自发热，封装材料全程处于纯粹的高温高压高湿侵蚀环境，应力累积最充分，能最大程度还原封装材料本身的耐湿热极限，精准筛选出材料配方、封装工艺、压合参数的短板。
三、两项测试缺一不可的底层逻辑：各司其职，互补兜底
结合车规芯片的实际车载工况，就能彻底理解双测试并行的必要性。汽车电子的工作状态并非全程通电，车辆熄火、待机、静置阶段，车载芯片长期处于断电、高湿静置环境，此时没有电场作用，唯一的应力来源就是环境湿热。
如果只做BHAST，只能保证芯片通电工作时不坏，但无法排查芯片长期断电静置过程中，封装吸湿、分层、脱粘、内部氧化的隐患。这类封装隐患初期不会影响电路电性，BHAST完全检测不到，但长期累积后会出现封装开裂、水汽持续侵入，最终导致后期电性失效、器件报废。
如果只做UHAST，只能验证封装材料的可靠性，却无法排查通电工况下的电化学腐蚀、漏电、绝缘击穿等核心电性风险，无法满足车载复杂通电工作环境的可靠性要求。
四、总结：不是强度不够，是维度不同
BHAST的严苛，是电路电性维度的严苛，专攻通电后的电化学失效；UHAST的价值，是封装结构维度的精准摸底，专攻无电状态下的材料与界面失效。二者不存在强弱覆盖关系，而是两套完全独立的失效筛选体系。
这也是AEC-Q100车规标准坚持两项测试并行的核心原因：用BHAST守住芯片带电工作可靠性，用UHAST兜底封装工艺与材料可靠性，双重维度验证，才能确保车规芯片在全工况、全生命周期内的稳定运行。
|
