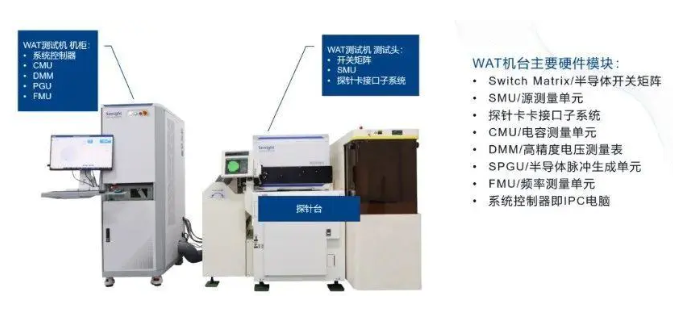

 在智能手机、电脑和自动驾驶汽车等高科技产品的背后，隐藏着一项至关重要的半导体制造技术——晶圆接受测试（Wafer Acceptance Test, WAT）。它如同芯片的"全身体检"，确保每一片晶圆在出厂前都能达到严苛的性能标准。无论是普通消费者还是行业从业者，了解WAT的运作原理和意义，都能帮助我们更深入地认识半导体技术的精密与复杂。 什么是晶圆接受测试（WAT） 1. WAT的定义与核心目标 晶圆接受测试（WAT）是半导体制造中的关键质量控制环节，通过对晶圆上特定测试结构的电性参数进行测量，评估制造工艺的稳定性和一致性。其核心目标包括：验证工艺参数是否符合设计规格、检测制造过程中可能存在的缺陷，以及为后续封装和芯片测试提供数据支持。WAT通常在光刻、蚀刻、薄膜沉积等核心工艺完成后进行，是晶圆出厂前的最后一道"质量关卡"。  2. 测试结构的特殊设计 WAT并非直接测试芯片本身，而是通过分布在晶圆划片槽（Scribe Line）或边缘区域的专用测试结构实现。这些结构包括微型电阻、电容、晶体管模型等，能够模拟芯片中关键组件的电学特性。例如，通过测量金属连线的电阻值，可间接反映光刻和蚀刻工艺的精度；而晶体管阈值电压的测试结果，则与离子注入剂量密切相关。  3. WAT与CP测试的区别 许多人容易混淆WAT与芯片探针测试（Chip Probing, CP）。两者区别在于：WAT面向工艺参数检测，使用专用测试结构，通常在晶圆未切割时完成；而CP则直接测试每个芯片的功能和性能，需要逐个接触芯片焊盘。可以说，WAT是工艺质量的"晴雨表"，而CP是芯片功能的"毕业考试"。 WAT测什么？关键参数解析 1. 接触电阻与互连电阻 金属与半导体接触的电阻值（Contact Resistance）是WAT的核心指标之一。若接触电阻过高，可能导致信号传输延迟甚至电路失效。互连电阻（Interconnect Resistance）则反映金属布线层的导电性能，其数值异常可能指向刻蚀过度或金属沉积不均匀等问题。通过四探针法（Four-Point Probe）等精密测量手段，可精确获取纳米级结构的电阻特性。  2. 晶体管性能参数 现代芯片中数十亿晶体管的性能一致性直接决定产品良率。WAT通过测试阈值电压（Vth）、饱和电流（Idsat）、关断电流（Ioff）等参数，评估晶体管制造质量。例如，阈值电压偏移可能由栅极氧化层厚度偏差引起，而饱和电流不足则可能暗示源漏区掺杂浓度异常。  3. 电容与电压特性 栅极电容（Gate Capacitance）测量可验证栅介质层的厚度和均匀性，这对CMOS电路的开关速度至关重要。击穿电压（Breakdown Voltage）测试则用于评估介质层的绝缘性能，数值异常可能预示氧化层存在针孔缺陷或污染。 WAT如何实施 1. 测试程序的开发 WAT实施前需根据工艺节点和产品类型定制测试方案。工程师需结合设计规则（Design Rule）确定待测参数及其容差范围，并编写自动化测试脚本。例如，7纳米制程可能需要增加对FinFET三维结构的特殊测试项，而存储器芯片则需侧重电容相关参数的检测。 2. 自动化测试系统 现代WAT依赖精密仪器集群，包括参数分析仪（如Keysight B1500）、探针台（Prober）和温控系统。测试时，晶圆被真空吸附在载物台上，探针卡（Probe Card）的微小探针精准接触测试结构，在毫秒级时间内完成数千个测量点的数据采集。部分高端设备还支持多站点并行测试，大幅提升效率。  3. 数据分析与工艺反馈 测试数据通过统计过程控制（SPC）软件实时分析，生成晶圆图（Wafer Map）直观显示参数分布。若某区域电阻值系统性偏高，可能提示该区域蚀刻速率异常；而随机分布的离散异常点，则可能源于颗粒污染。这些数据将直接反馈给工艺工程师，用于调整设备参数或优化工艺配方。 为什么WAT不可或缺 1. 质量把控的经济价值 一片12英寸晶圆可制造数百颗高端芯片，若因工艺缺陷导致整片报废，损失可达数万美元。WAT能在早期发现异常，避免缺陷晶圆流入后续封装环节。据统计，有效的WAT程序可将整体生产成本降低15%-20%。 2. 技术迭代的基石 在3纳米、GAA晶体管等先进制程研发中，WAT数据为工艺开发提供关键指引。通过对比实验晶圆与目标参数的偏差，工程师可快速定位问题环节。例如，台积电在5纳米制程开发期间，曾通过WAT数据优化了EUV光刻的显影工艺。 3. 行业标准的组成部分 国际半导体产业协会（SEMI）制定的SEMI E89等标准，明确规定了WAT测试项的实施规范。符合这些标准不仅是产品上市的必备条件，更是企业技术实力的体现。 |
