磁SOC芯片测试的角度测试原理

时间:2025-03-28 20:38来源:SOC磁测试之家 作者:ictest8_edit 点击:



磁特性应用SOC芯片测试的磁角度测试原理与方法

磁性角度传感器是一种广泛应用且性能优越的测量设备。它能够快速精准地测量物体的角度位置,并将其转换为数字信号输出。在该技术中,磁敏元件Hall元件是被广泛采用的传感器,Hall元件可以感受磁场引起的电场变化,通过其输出的电压信号进行磁场强度的测量。Hall元件中包含了两个磁敏元件,分别沿X轴和Y轴方向,可以感受不同方向磁场的变化。

在磁角度传感器中,Hall元件感受到的磁场大小和方向变化被转换为测量值,并将这些测量值通过磁特性应用SOC芯片进行数字化处理。在SOC芯片中,采集磁力信号后,通过电子调节模块调制磁力信号,最终将处理好的信号送到微处理器进行数字信号处理。在数字信号处理过程中,利用三角函数的优秀特性,通过Hall元件感受到的两个方向磁场的变化值,即BxBy的数值,可以计算出物体的角度位置。

当Hall元件处于磁场中,会在两个方向上感受到磁场的变化:BxBy。因此,通过测量BxBy的数值,即可计算出物体所处中的磁场强度方向与X轴和Y轴平面的夹角(θ)。我们可以运用三角函数来计算物体角度的位置。

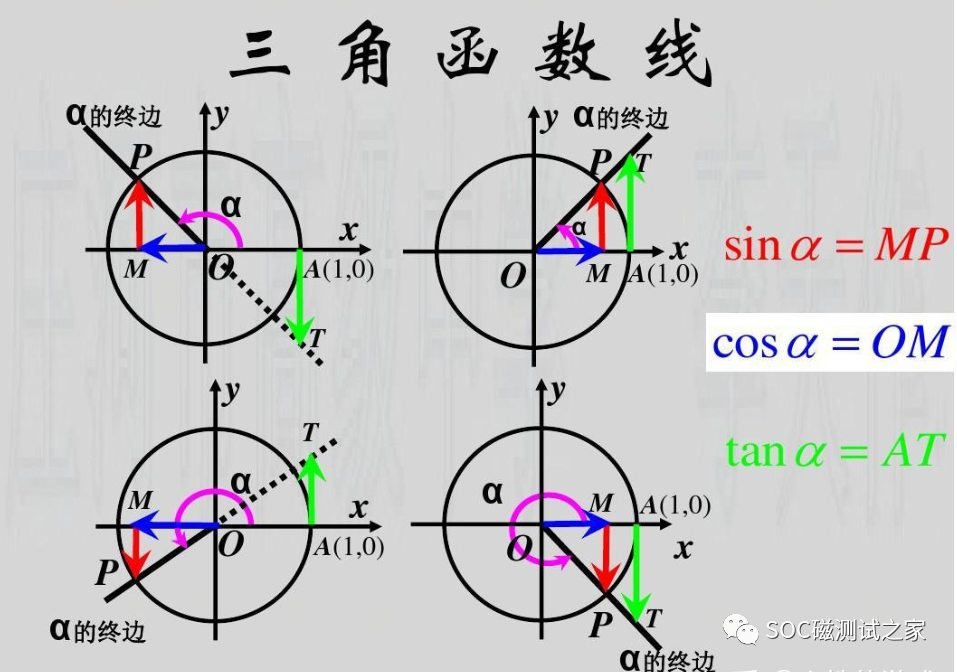

具体而言,如果将Hall元件坐标系统定义为以X,Y轴为坐标轴的平面直角坐标系,以磁场方向为极坐标系,可以得到以下公式:



由此可知,旋转物体的角度位置,即物体旋转角度为:



需要注意的是,磁性角度传感器的测量精度受到多种因素的影响,如漂移、噪声和温度等因素。因此,在使用过程中需要进行相应的校准和温度补偿等措施,以提高测量结果的准确性和可靠性。

总之,磁性角度传感器应用了磁敏元件Hall元件和数字处理电路相结合的技术,能够实现对物体角度位置的准确测量。利用该技术进行角度测量时,我们可以将物体的磁场变化转换成电信号,在数字处理电路中采用三角函数计算并输出相应的角度位置值。这样,就可以在各种相关领域中实现高精度的旋转角度测量。
