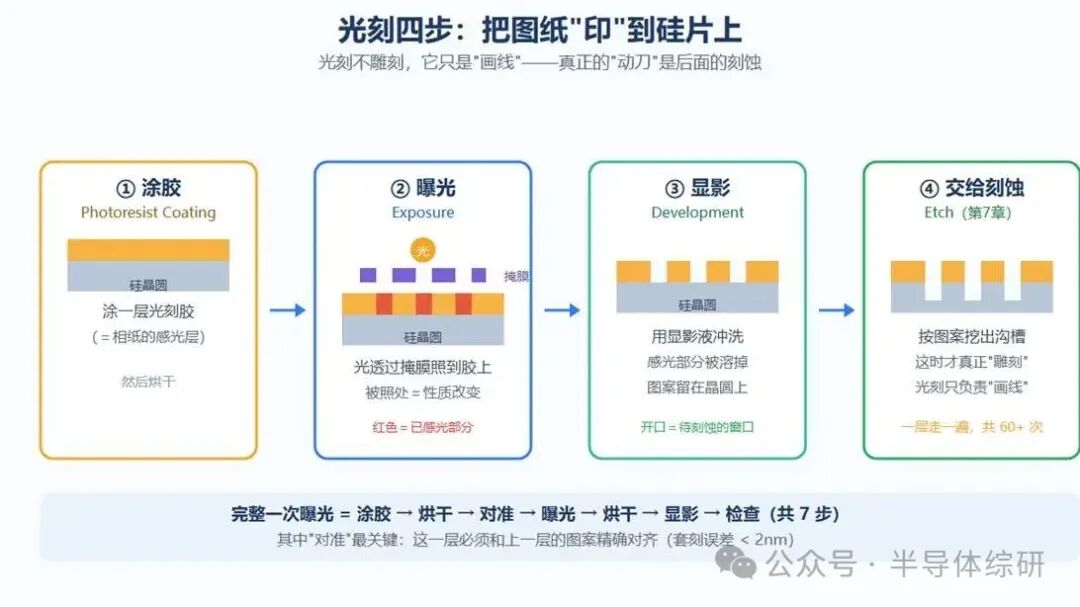

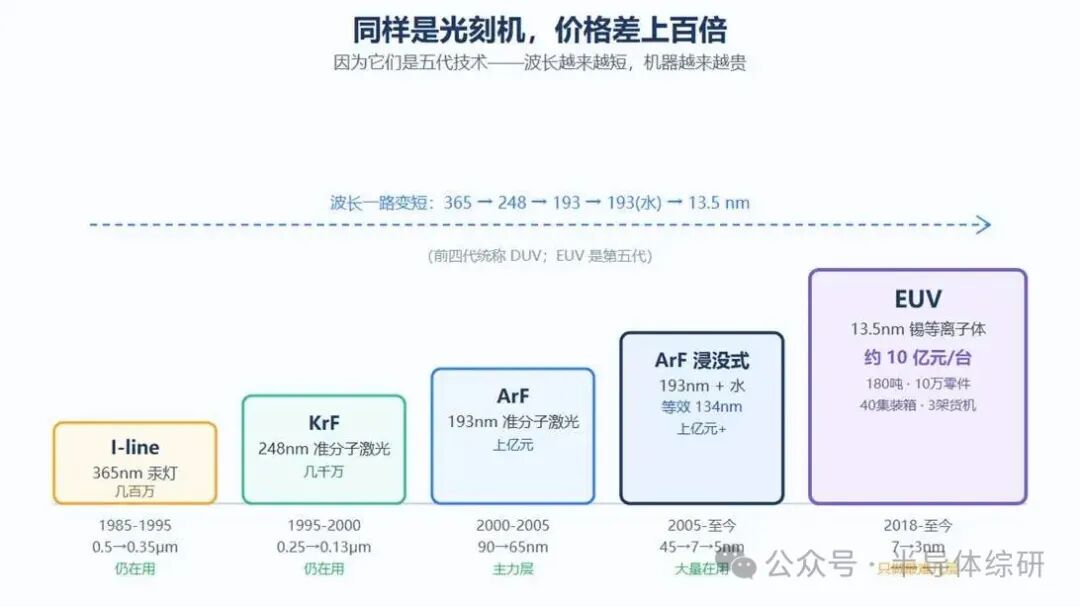

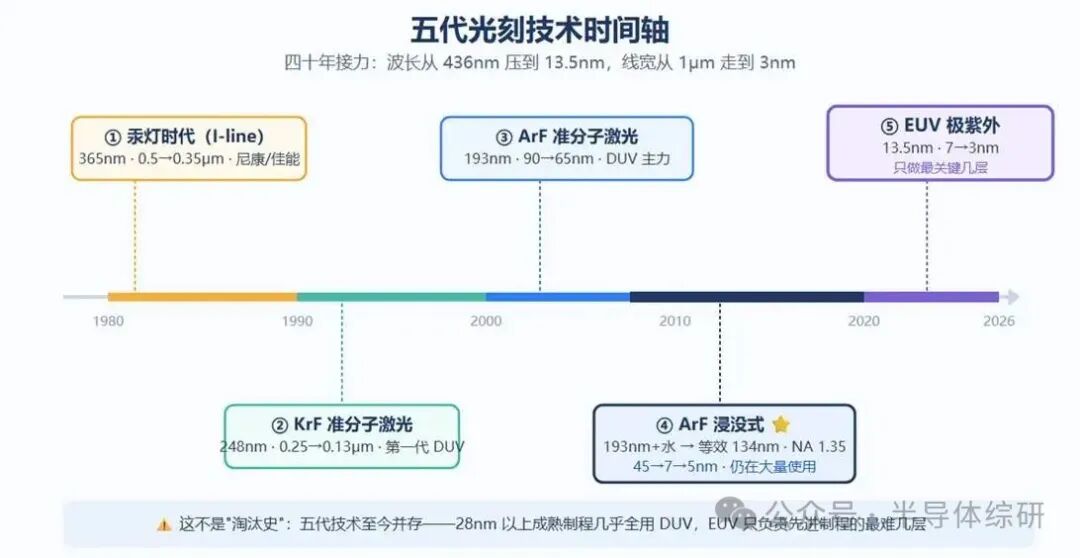

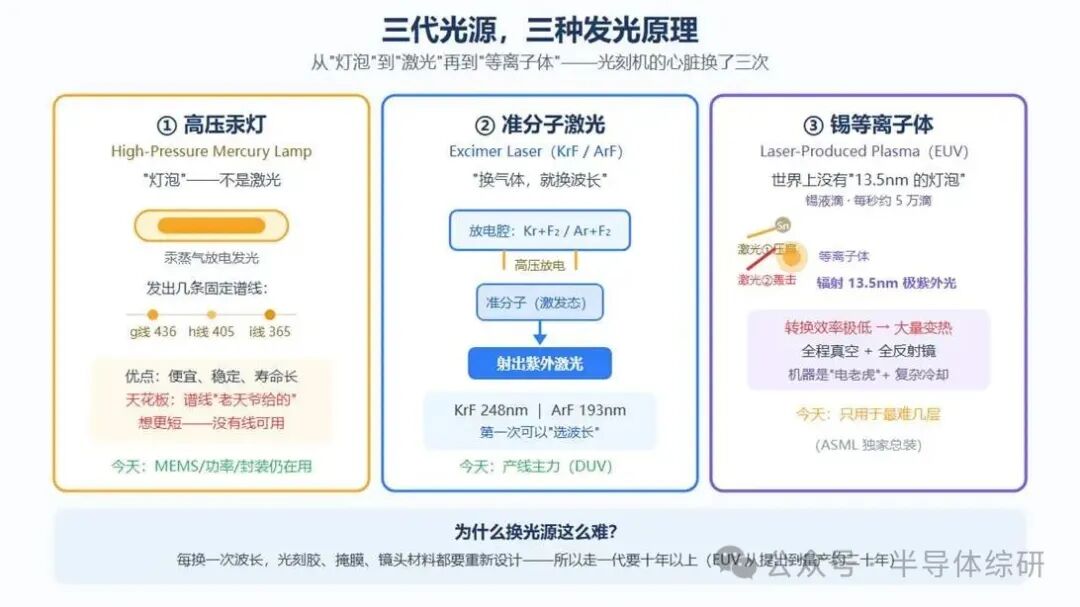

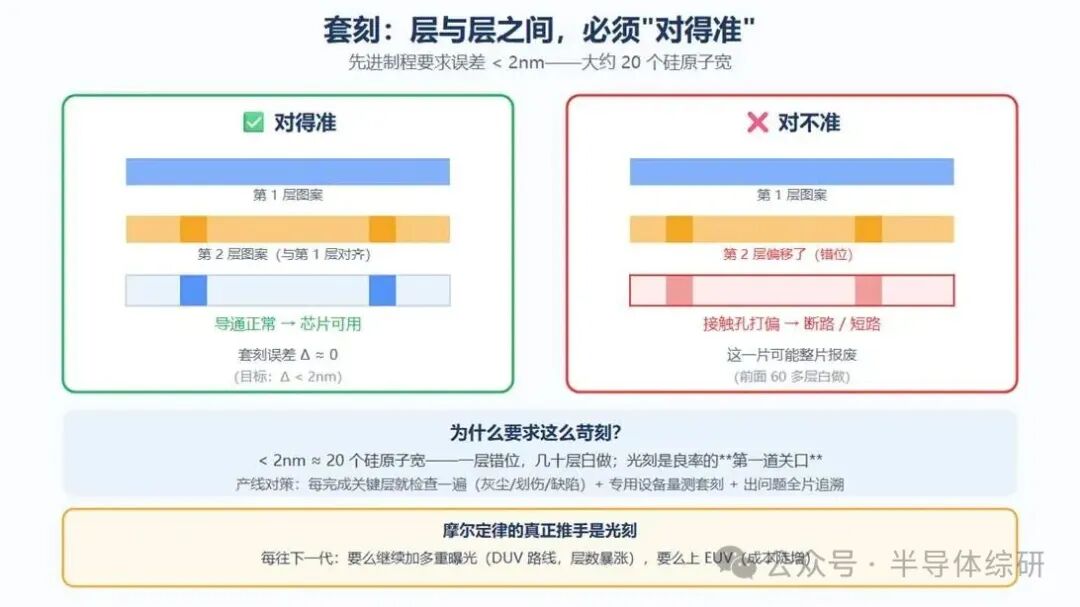

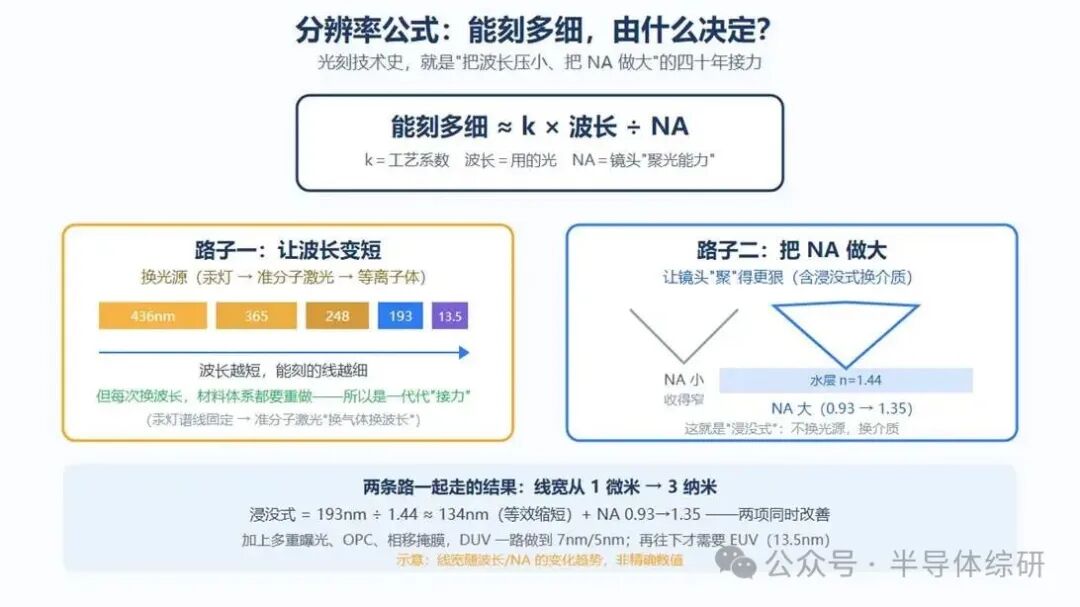

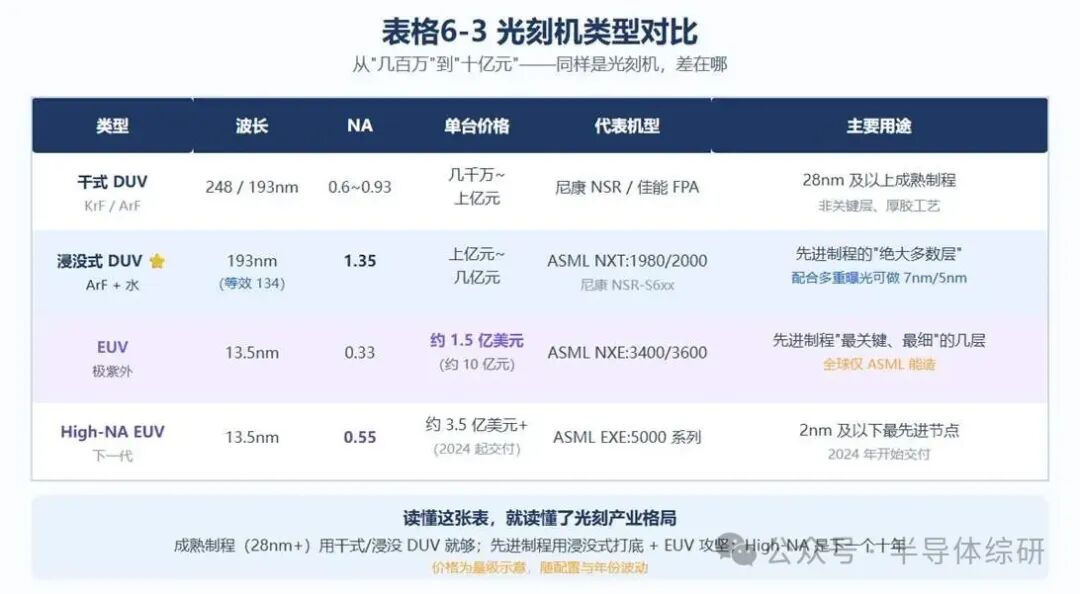

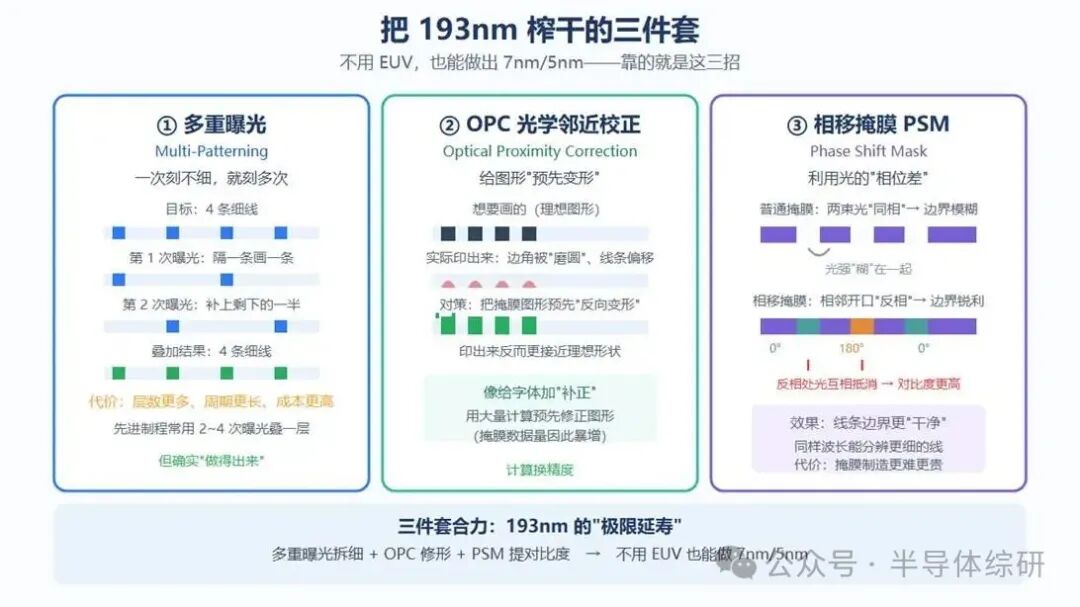

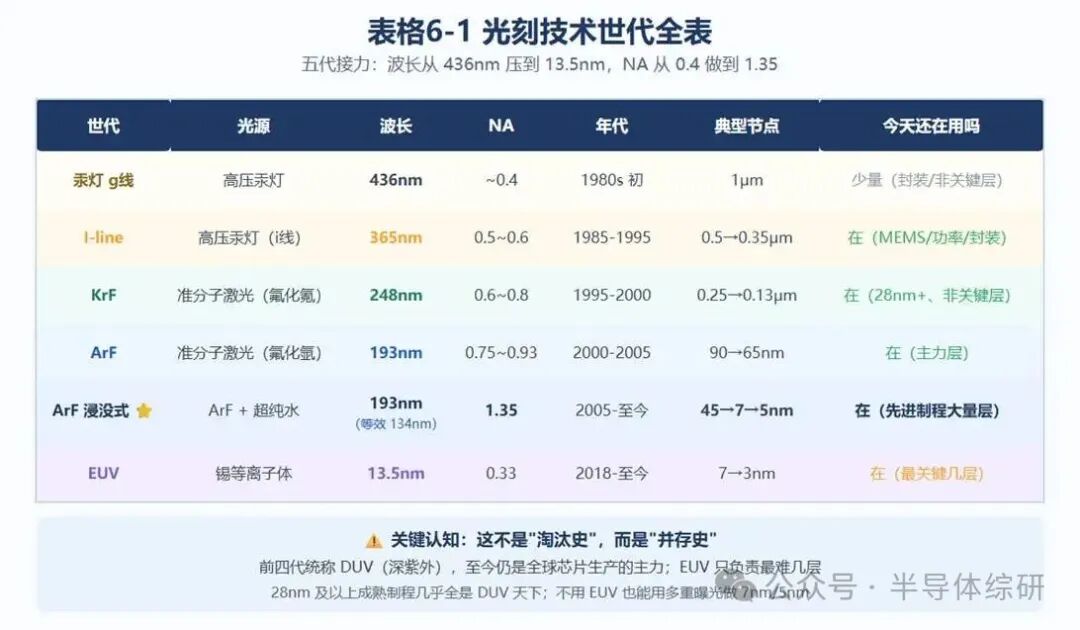

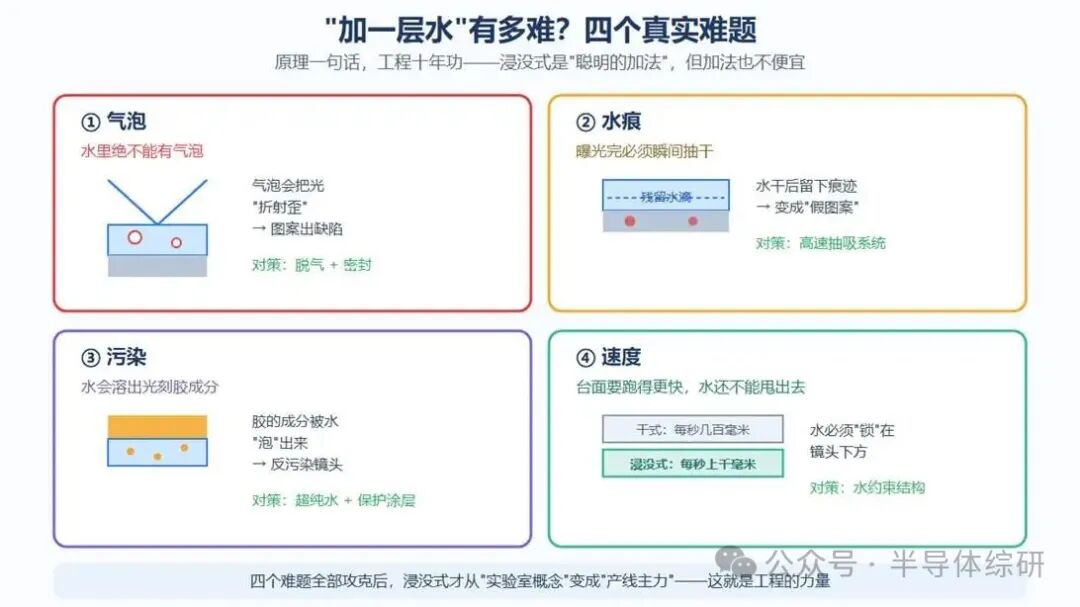

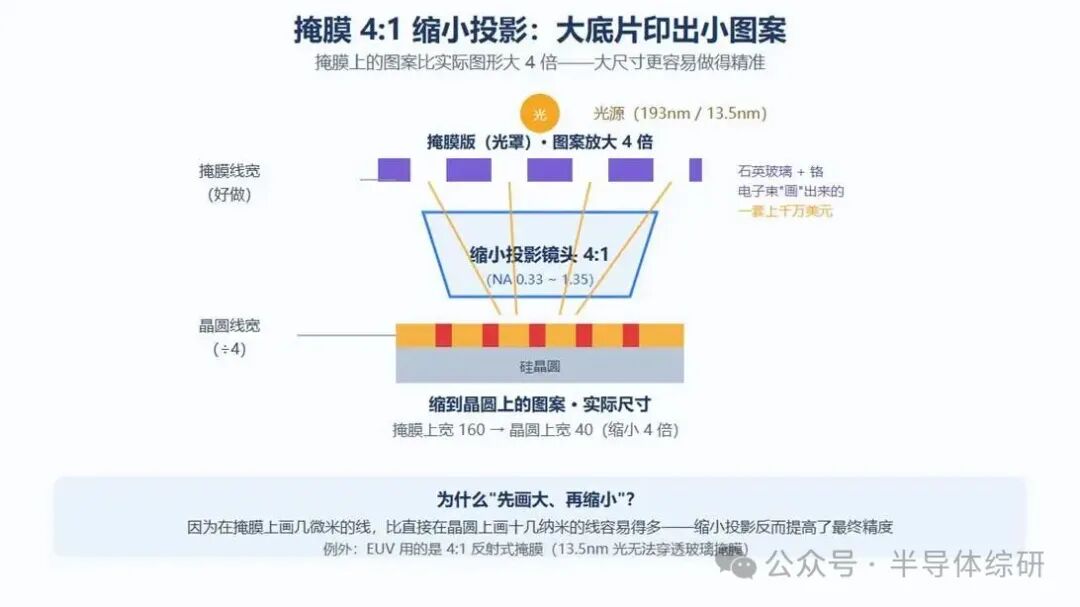

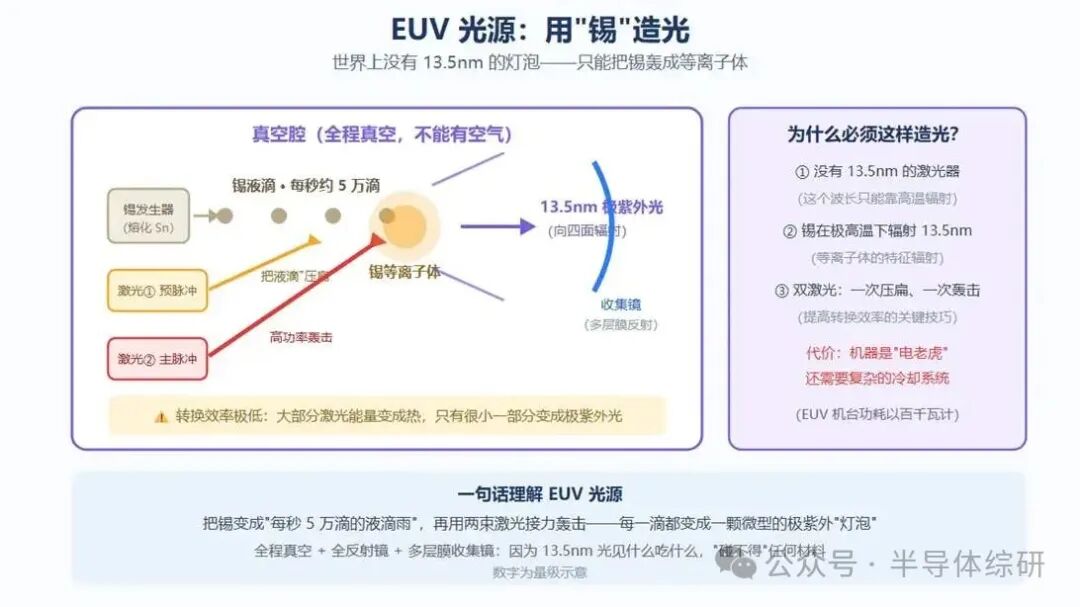

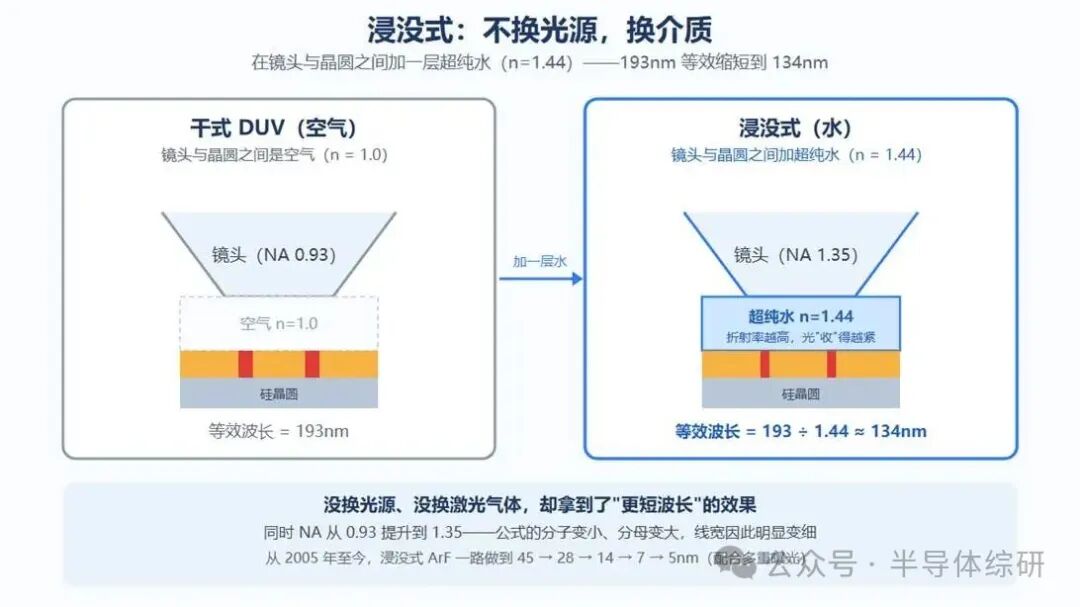

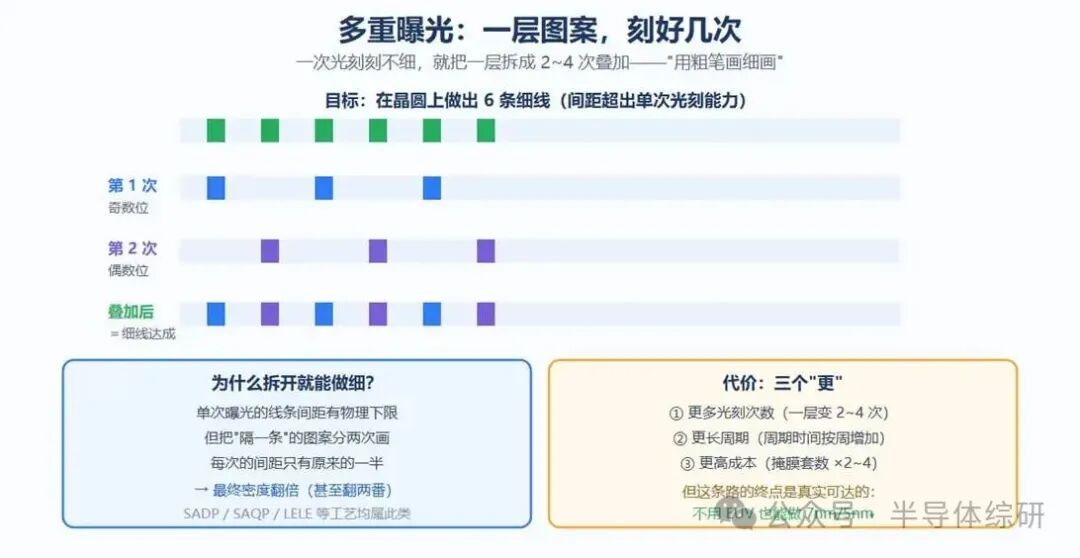

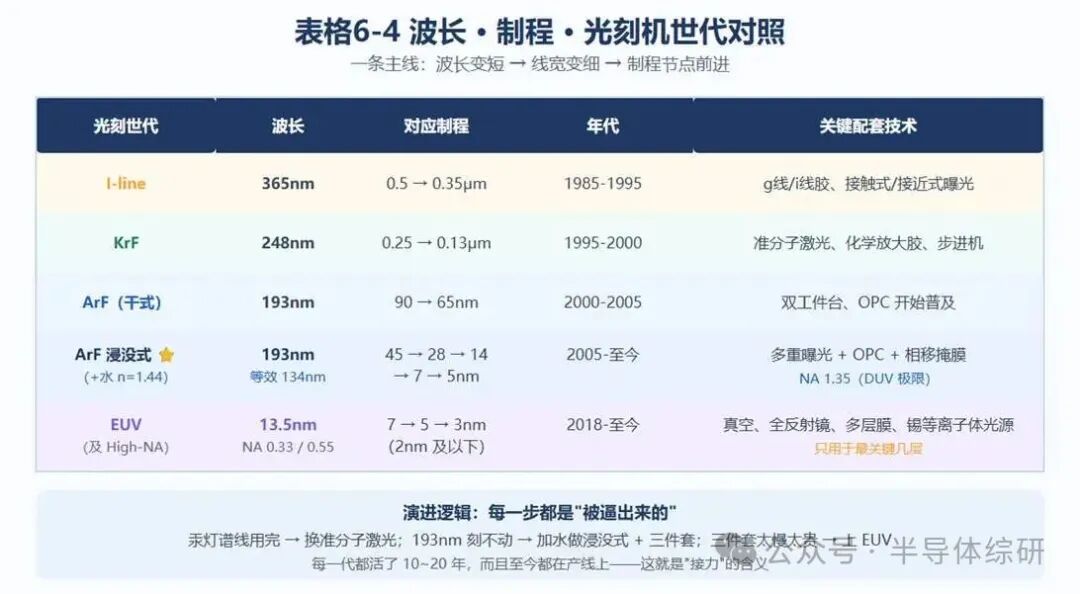

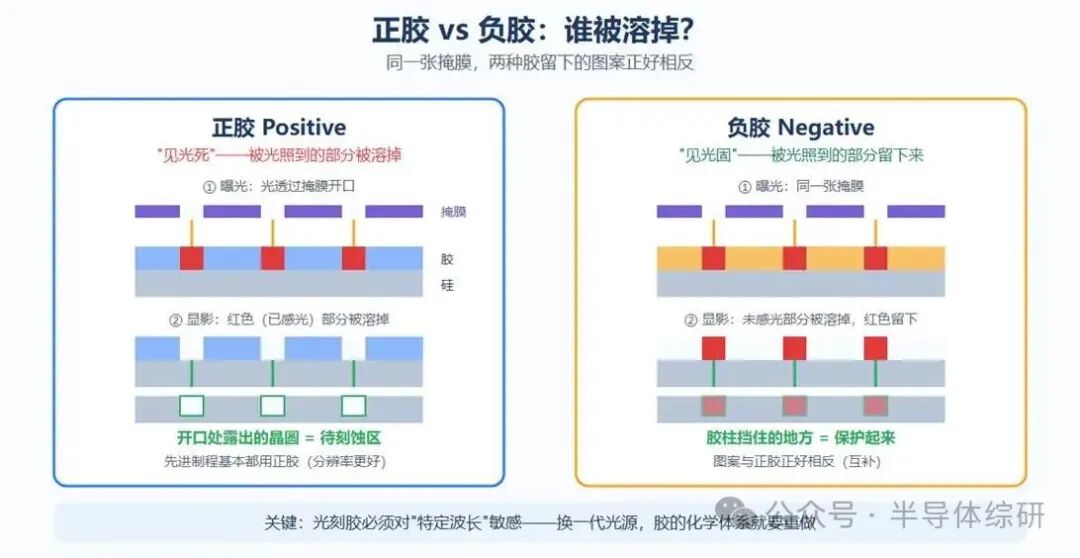

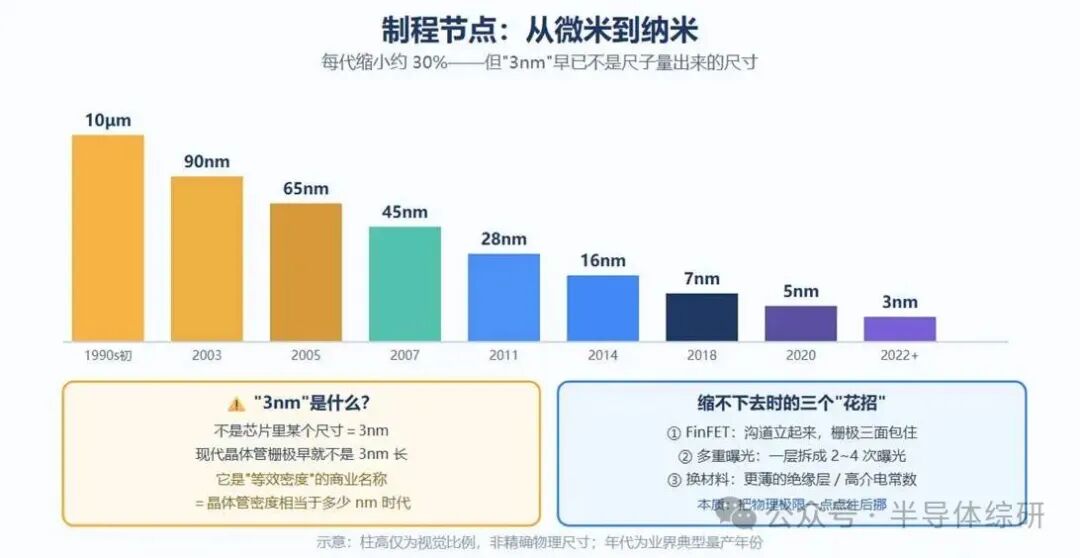

 前言：之前一共发布了五章内容。今天发布一下第六四章的内容后续章节章节还在制作当中，后续会抽样发布。完整文档会作为会员福利放到我知识星球的云盘里。欢迎大家加入获取另外，由于文中插图也是用AI生成的，部分图片排版有些问题，甚至不太准确。麻烦大家谅解了。后续我看看如何优化开场：从几百万到十亿元先看三个数字。一台最便宜的光刻机——用在成熟工艺上的I-line（i 线）机台，价格大约几百万人民币。 往上一些，用在 28 纳米以上工艺的KrF、ArF 机台，价格从几千万到上亿元。 再往上，最贵的、用来做最先进芯片的EUV（极紫外）光刻机：约 1.5 亿美元，折合人民币约 10 亿元。它重180 吨，由十万多个零件组成，运一台要40 个集装箱、3 架货机。 同样是"光刻机"，价格能差上百倍。 为什么？因为它们不是同一种机器——它们属于不同世代的技术。这五代技术，前后接力了四十多年，才把芯片上能"画"出的线宽，从 1 微米压到 3 纳米。这一章讲的就是这条接力链。 顺便说一句：EUV 光刻机全世界只有荷兰的ASML（阿斯麦）一家能造，一年只产几十台——它是全球先进制程的"总闸门"。而在它之前，日本的尼康和佳能曾长期主导光刻机市场，正是它们开创了汞灯和早期 DUV 时代。  图6-1 五代光刻机并排：从 I-line 到 EUV，体积与价格同步放大 本章路线：光刻在做什么 → 光刻胶与掩膜 → 分辨率原理 → 五代技术接力 → 制程节点演进 → EUV 为什么难 → 套刻与良率。 6.1 光刻在干什么：把图纸"印"到硅片上第3章讲过，设计芯片要先画版图——一张张逐层的图纸，标明每一层哪里要导线、哪里要绝缘、哪里要开孔。 第4章讲过，晶圆是一片镜面般光滑的硅片，理论上能做出电路。 现在把两者合起来：光刻，就是把版图上的图案，"印"到晶圆上。 这里先纠正一个常见误解：光刻不雕刻。它不做"挖"，也不做"堆"。它只做一件事——在晶圆表面画出一个图案，告诉后面的工序："这一块待会儿要挖掉，那一块要留着。" 所以光刻其实是"画线"，真正的"动刀"是第7章的刻蚀。 那"印"这个动作，怎么理解？最好用的类比是照相： ① 涂胶——在晶圆表面涂一层光刻胶（可以理解成相纸上的感光层）； ② 曝光——把掩膜版（相当于底片）盖在上面，用光照射：被光穿过的地方，胶的性质发生变化； ③ 显影——用化学药水冲洗：发生变化的胶被溶掉（或留下），图案就留在晶圆上了； ④ 交给刻蚀——刻蚀工序按这个图案，真正在材料上挖出沟槽（第7章）。  图6-2 光刻四步流程：涂胶 → 曝光 → 显影 → 交给刻蚀 有一个数字要记住：先进制程要光刻 60 多次。 因为前面说过，芯片是"千层饼"——每一层都要有图案，每一层图案都要靠一次光刻画出来。60 多层，就是 60 多次光刻，中间还要加上沉积、刻蚀、清洗…… 这就是为什么光刻是整个制造流程的心脏：它最贵、最慢、最难，而且一次都不能错。 一句话：光刻不雕刻，它只是"画线"——但整栋大楼的图纸，全靠它一笔一笔画出来。 6.2 光刻胶与掩膜版：化学与"底片"光刻的两个主角，一个是"相纸"（光刻胶），一个是"底片"（掩膜版）。光刻胶：遇光就"变心"的材料 光刻胶（也叫光阻）是一种对光敏感的高分子材料。它的特点是：照过光之后，它在显影液里的溶解性会变。 这就有两种玩法： • 正胶：被光照到的部分，会被显影液溶掉——俗称"见光死"； • 负胶：被光照到的部分，反而留下来——俗称"见光固"。 正胶的分辨率更好，所以先进制程基本都用正胶。 光刻胶还有一层讲究：它必须对特定波长敏感。早期用汞灯的 i 线（365nm），就要 i 线胶；换成 248nm 的 KrF，就要 KrF 胶；换到 193nm 的 ArF，胶的化学体系都得重做——每一次换波长，材料体系都要跟着换代（这条线会在 6.4 反复出现）。  图6-3 正胶 vs 负胶：同样是照一张掩膜，留下的图案正好相反 掩膜版：比实际图形大 4 倍的"底片" 掩膜版（也叫光罩、mask）就是那块"底片"：一块高纯石英玻璃，上面用金属（通常是铬）画出电路图案。 有个细节很有意思：掩膜版上的图案，通常比晶圆上要做的实际图形大 4 倍。 为什么？因为大尺寸更容易做得精准——在掩膜上把线画到几微米，比直接在晶圆上画十几纳米容易得多。然后用缩小投影的方式（4:1），把图案缩小 4 倍投到晶圆上，精度反而上去了。 掩膜版本身也不便宜：它要用电子束一笔一笔"画"出来，慢且贵。一套先进制程的掩膜组，价值上千万美元——这就是第3章讲过的"流片费用"里最大的一块。  图6-4 掩膜 4:1 缩小投影：大底片 → 镜头 → 缩到晶圆上 一次曝光的完整旅程 把镜头拉近，一次曝光其实要走完7 步： 涂胶 → 烘干 → 对准（对位）→ 曝光 → 烘干 → 显影 → 检查 其中"对准"这一步极其关键：这一层的图案，必须和晶圆上已有的上一层图案精确对齐。对不准，整片就废了——这个话题留在 6.7 细讲。 一句话：光刻胶是"会变心的相纸"，掩膜版是"放大的底片"，而缩小投影让"大底片"印出了"小图案"。 6.3 分辨率之争：为什么波长越短刻得越细光刻能画多细的线，由一个公式决定（科普版）：能刻多细 ≈ k × 光波长 ÷ 数值孔径（NA） 其中： • 光波长——用的光有多"细"（短）； • 数值孔径（NA）——镜头"聚光能力"有多强（能把光收得多拢）； • k——工艺相关的一个系数（工程师们花几十年把 k 往下压）。 从这个公式能读出两条硬道理： ① 想刻得更细，就要用更短波长的光； ② 或者，让镜头"聚"得更狠（NA 更大）。 这两条路，恰好就是光刻技术史的全部主线——一部"波长一路变短、NA 一路变大"的接力史。  图6-5 分辨率公式的直观图解：波长变短、NA 变大，线宽就变细 那么，这条"变短之路"到底怎么走的？下面就是本章的重头戏。 6.4 光刻技术的五代接力：I-line → KrF → ArF → ArF 浸没式 → EUV先给一张"家族照"。这五代技术，就是光刻机价格的百倍差距、也是芯片线宽从 1 微米走到 3 纳米的全部秘密。 表格6-1 光刻技术世代全表 注意最后一列——这不是一段"被淘汰的历史"，而是五条还在同时运转的产线。看完下面几段你就明白，为什么今天的晶圆厂里，五代机器常常并存。 第一代：汞灯时代（I-line，365nm） 最早的光刻机，用的是高压汞灯——请注意，它甚至不是激光，就是一只特殊的"灯泡"。汞蒸气放电时会发出几条固定波长的谱线，其中三条被拿来用： • g 线：436nm（1980 年代初的主力，能刻 1 微米级线条） • h 线：405nm • i 线：365nm——这一代真正的主角 1985 到 1995 年，I-line 是全世界的主流，把芯片工艺推进到0.5 微米，再压到 0.35 微米。那个年代，光刻机市场的霸主是日本的尼康和佳能。 I-line 的第一个天花板很快就撞上了：汞灯的谱线是"老天爷给的"。它只有那几条固定的线，想更短——没有线可用了。 要往前走，只有一条路：换一种发光原理。 顺便说一句：I-line今天还在用。MEMS 传感器、功率器件、先进封装、以及成熟制程里的非关键层，大量还在用 I-line 和更早的 g 线——因为够用、便宜、稳定。 第二代：KrF 准分子激光（248nm） 从这一代开始，光刻机里装的不再是"灯泡"，而是"激光"。 具体叫准分子激光（Excimer Laser）。这一代用的是KrF——氟化氪：把氪（Kr）和氟（F）气体混在一起，在高压放电下形成一种"准分子"（只在激发态短暂存在的分子），它一退激发，就射出一束紫外激光。 波长落在248nm——这是光刻第一次进入深紫外（DUV，Deep Ultraviolet）区间。 1995 到 2000 年，KrF 把工艺从0.25微米推到 0.13 微米。 它真正的意义在于：光刻机第一次可以"选波长"了。只要换一种气体（KrF → ArF），波长就能再短一截。这个"换气体就换波长"的灵活度，直接铺出了下一代的路。 今天的 KrF同样还在产线上工作：28 纳米以及更成熟的制程、以及先进制程里的非关键层，仍然大量使用。 第三代：ArF 准分子激光（193nm） 把气体从氟化氪换成氟化氩（ArF），波长就来到193nm。 这一代是整个 DUV 体系的主力——直到今天，全球晶圆厂里数量最多的光刻机，仍是 193nm 系列。 2000 到 2005 年（"干式"阶段），ArF 把工艺推进到90 纳米，再压到 65 纳米。 但这一代也撞上了新麻烦：波长变短，意味着每个光子的能量变大。193nm 的光"更凶"，几乎所有材料都容易吸收它——于是光刻胶、掩膜、镜头材料都要重新设计，谁吸收光，谁就报废。 也是在这一代，ASML 开始崛起——它推出的"双工件台"设计，让一台机器能一边曝光一边测量对准，效率大幅提升，日本双雄的优势被逐渐追平。 再说一次：193nm 至今仍是产线主力，关键层大量在用它。这一点对理解整个产业格局很重要。 第四代：ArF 浸没式（193nm + 水，等效 134nm） 这是光刻史上最聪明的一招。 193nm 用到极致后，看起来应该换更短的波长了吧？但工程师们没有换光源，而是——换介质。 做法出人意料地简单：在镜头和晶圆之间，加一层水。 水有什么特别？折射率1.44（空气只有 1.0）。而分辨率公式里，波长是要除以折射率的：光在水里的"等效波长"变成 193nm ÷ 1.44 ≈134nm 没换光源、没换激光气体，却拿到了更短波长的效果。同时，水的折射率还让镜头的数值孔径从 0.93 提升到1.35——公式的两项同时改善。 于是从 2005 年至今，浸没式 ArF 一路把工艺从45 纳米推到 28、14、7 甚至 5 纳米（配合多重曝光）。 听起来只是"加一层水"，做起来却极难。真实的工程难题至少四个： ① 气泡——水里绝不能有气泡，一有气泡，图案就出缺陷 → 需要脱气处理与密封结构； ② 水痕——曝光完必须瞬间把水抽干，否则晶圆表面留下水痕 → 高速抽吸系统； ③ 污染——水会溶出光刻胶里的成分，反过来污染镜头 → 超纯水 + 保护涂层； ④ 速度——晶圆台要在水上高速移动（从每秒几百毫米提到上千毫米），水还不能被甩出去 → 特殊的"水约束"结构。  图6-6 浸没式原理：镜头与晶圆之间的那层超纯水（n=1.44 → 等效 134nm）  图6-7 浸没式的四大难题：气泡、水痕、污染、速度 除了加水和多重曝光（下面细说），工程师还有"三件套"，把 193nm 榨到极限： • 多重曝光——一次刻不细，就把一层图案拆成 2~4 次曝光，分次叠加（相当于"用粗笔画细画"）； • OPC（光学邻近校正）——给图形预先"变形"，抵消光的衍射造成的失真（像给字加"补正"）； • 相移掩膜（PSM）——利用光的相位差，让相邻图形的边界更锐利。  图6-8 把 193nm 榨干的三件套：多重曝光 / OPC / 相移掩膜  表格6-2 把 193nm 榨干的三件套 这里要划重点：浸没式 + 三件套，是一条"不用 EUV 也能做先进制程"的真实路线。7 纳米、5 纳米都有 DUV 多重曝光版本——层数更多、成本更高、周期更长，但确实做得出来。而 28 纳米及以上的成熟制程，几乎全是 DUV 的天下。 第五代：EUV（13.5nm） 那为什么不"顺着 193nm 继续走"？因为再往下（比如曾经试过的157nm），已经找不到能透光的实用材料；而 13.5nm 的极紫外光，物理性质完全变了——这造就了光刻史上最贵的一台机器。这是 6.6 节的内容。 一句话对照 到这里，这条接力链的逻辑就清楚了： • 浸没式 = 在既有体系里做加法：光源不变、光路不变、材料微调——把工程优化做到极致； • EUV = 推倒重来：光连空气和玻璃都穿不过——只能真空 + 全反射镜 + 全新光源，代价巨大，但一步跨了14 倍。 所以本章真正的主角，不是"一台机器"，而是这条把波长一路压下去的接力链。  图6-9 五代光刻技术时间轴：g线 → I-line → KrF → ArF → 浸没式 → EUV  图6-10 光源原理对比：汞灯谱线 / 准分子激光 / 锡等离子体 6.5 制程演进：从微米到纳米把这五代技术的能力画在一条时间轴上，就是"制程节点"的演进：10 微米 → 90 → 65 → 45 → 28 → 16 → 7 → 5 → 3 纳米 大致每代缩小 30%。为什么要一代代缩小？三个理由，前面章节都埋过伏笔： ① 更快——晶体管越小，电子跑的距离越短（第2章）； ② 更省电——同样面积塞更多晶体管，或同样性能下降低电压（第2章）； ③ 更划算——同样一片晶圆上能切出更多芯片（第4章）。 但这里有个必须澄清的误解：所谓"3 纳米芯片"，并不是说芯片里有哪个尺寸是 3 纳米。 事实上，现代晶体管的栅极长度早就不是 3 纳米了。从 20 纳米左右开始，制程节点的名字就变成了一种"等效密度"的商业名称——它表示"这片芯片的晶体管密度，相当于多少纳米时代挤出来的水平"。 换句话说：3 纳米是营销语言，不是尺子量出来的尺寸。 那当光刻刻不下去的时候，工程师想了什么"花招"？ • FinFET——把晶体管的导电通道立起来（从平躺变竖立），让栅极从三面包住它，改善控制能力（相当于从"单手抓"变成"三指捏"）； • 多重曝光——就是 6.4 讲的：一次刻不细，一层拆成 2~4 次曝光叠加； • 把材料换掉——更薄的绝缘层、更高介电常数的材料，让物理极限再往后挪一点。  图6-11 制程节点时间轴：10μm → 90 → 65 → 45 → 28 → 16 → 7 → 5 → 3nm  图6-12 多重曝光：一层图案拆成多次曝光，叠加出细线 一句话：节点名字越来越像"广告词"，但它背后的现实很硬——想要更细，就必须让光刻往前再走一代。 6.6 EUV：最新一代，但只用于最难几层讲 EUV 之前，先把一个更重要的观点立在前面：EUV 不是"光刻的全部"。 一片先进芯片要光刻 60 多层，其中绝大多数层仍然是用 DUV（KrF、ArF、浸没式）完成的。EUV 只负责最关键、最细的那几层——比如晶体管栅极、最底层的金属互连。 这意味着三件事： ① 没有 EUV 的产线，也能做先进制程——用 DUV 多重曝光照样能做 7 纳米、5 纳米，只是层数更多、成本更高、周期更长； ② 28 纳米及以上的成熟制程，全世界都还在用 DUV——这是绝大多数芯片（汽车、家电、工业、电源）所在的工艺段； ③ EUV 是"顶配"，不是"标配"，更不是"唯一"。 理解这一点，再看 EUV 的难，才不会被"最贵=最重要"带偏——它是最难，但不是全部。 那 EUV 到底难在哪？四道关。 第一难：极紫外光"见什么吃什么" 13.5nm 的光有一个极其麻烦的性质：它会被空气、玻璃、以及几乎所有材料吸收。 后果是两条硬性约束： • 全程真空——光路里不能有任何空气，整台机器内部是真空环境； • 不能用透镜，只能用反射镜——折射式透镜会让极紫外光全被吃掉，必须用反射的方式"拐弯"。 第二难：光源怎么造 世界上没有"13.5nm的灯泡"。怎么产生这种光？ 答案极不寻常：拿锡（Sn）当靶子。 具体过程是： ① 把锡熔成极小的液滴，以每秒约5 万滴的速度喷出； ② 第一束激光打上去，把液滴压扁成薄饼； ③ 紧接着第二束更强的激光轰炸，把锡轰成等离子体； ④ 等离子体在极高温下，辐射出13.5nm 的极紫外光。 问题在于转换效率极低——绝大部分能量变成了热，没有变成光。所以 EUV 机器是公认的电老虎，还要配一整套复杂的冷却系统。  图6-13 EUV 光源：锡液滴每秒 5 万滴，两束激光接力轰击产生等离子体 第三难：镜子要做到"完美" 既然只能用反射镜，那就必须做出一批能反射极紫外光的镜子——而且要用钼/硅多层膜：几十层交替薄膜，每层只有几纳米厚，靠"多层干涉"把极紫外光反射回来。 平整度要到什么程度？ 德国蔡司（Zeiss）造的这些镜面，被这样描述：如果把它放大到德国国土那么大，表面最高的起伏也不超过 1 毫米。  图6-14 蔡司镜面的平整度类比：放大到欧洲（德国）国土，起伏不超过 1 毫米 第四难：全世界只有一家能总装 EUV 光刻机不是"一家公司造了一台机器"，而是全球几千家供应商的最高技艺拼在一起：镜头来自蔡司，高功率激光来自通快，光源、精密运动台、控制系统……最后只有ASML一家能把它们总装成一台能用的机器。  图6-15 EUV 光刻机的运输：40 个集装箱、3 架货机  表格6-3 光刻机类型对比（干式 DUV / 浸没式 DUV / EUV / High-NA EUV） 结果 EUV 是半导体产业的珠峰。一台机器，划定了整个产业能到达的工艺上限。 但请记得前面那段话：珠峰之上没有风景，珠峰之下才是产业的主体——大部分芯片，仍然由前四代技术生产。 一句话：EUV 用"每秒 5 万滴锡"和"德国国土级的平整度"，换来了 13.5nm 的光——它是这代工艺的上限，却不是光刻的全部。 6.7 套刻与良率：图案必须"对得准"前面 6.2 提过"对准"，这里展开——它可能是整个光刻里最容易被忽略、又最致命的一环。芯片是多层叠起来的。第 2 层的图案，必须精确叠在第 1 层之上；第 3 层又必须叠在第 2 层上……这个"层层对位"的动作，叫套刻（Overlay）。 要求有多严？ 先进制程的套刻误差要求小于 2纳米——大约20 个硅原子的宽度。 为什么这么严？因为一层错位，几十层白做。前面 60 多层光刻、上千道工序，只要关键层对偏了，整片晶圆的芯片就全部报废。 所以光刻是良率的第一道关口（第8章讲封装测试时会回来）。 为了守住这道关口，产线上还要做： • 每完成关键层就检查一遍——查灰尘、划伤、图案缺陷； • 量测套刻——用专门的设备测这一层相对上一层偏了多少，超出规格立刻报警； • 出问题就全片追溯——找出是哪台设备、哪个环节引入的偏差。  图6-16 套刻精度：第 2 层图案要精确压在第 1 层上，误差必须小于 2nm  表格6-4 波长 — 制程 — 机型对照（演进全家福） 再往深处看一层：摩尔定律的真正推手，就是光刻。 每一代制程进步，本质上是"光刻能刻多细"的进步。而每往下一代走，只有两个选择： • 继续加多重曝光（DUV 路线）——便宜些，但层数暴涨、周期变长、成本越来越高； • 上 EUV（成本陡增）——一步到位，但机器本身与折旧都是天价。 这就是"波长接力"决定产业节奏的真实含义：光刻能走多远，芯片产业就能走多远。 小结• 光刻不雕刻，它只是"画线"：把版图一层层印到晶圆上，先进制程要印60 多次；• 一次曝光的流程是：涂胶 → 烘干 → 对准 → 曝光 → 烘干 → 显影 → 检查；主角是光刻胶（会变心的相纸）和掩膜版（放大 4 倍的底片）； • 能刻多细 ≈k × 波长 ÷ NA——所有技术进步，都在压小波长、做大 NA； • 光刻是五代技术的接力：I-line（365nm，汞灯）→ KrF（248nm）→ ArF（193nm）→ArF 浸没式（193nm+水 = 等效 134nm，NA 1.35）→ EUV（13.5nm）； • 浸没式是"不换光源换介质"的聪明一招——加上多重曝光、OPC、相移掩膜，不用EUV 也能做 7nm/5nm； • EUV 不是光刻的全部：它只做最难几层，DUV 至今是产业主力，28nm 以上成熟制程几乎全是 DUV 的天下； • 套刻误差要求小于 2nm（约 20 个硅原子宽）——一层错位，几十层白做；光刻是良率第一道关口。 钩子：图案"画"上去了。可"画线"不等于"造出结构"——光刻只在胶上留了图案，真正在硅片上挖出三维凹凸、填进金属、注入杂质，还要靠后面的工序。 那么，怎么把"画出来的线"变成"造出来的结构"？用什么"刀"能削得如此精准？第7章《刻蚀 / 薄膜 / 掺杂》，该动刀了。 附录：本章术语表光刻（Lithography）：用光把版图图案转移到晶圆表面的工序。光刻胶（光阻）：对光敏感的感光材料，照光后溶解性改变。 正胶 / 负胶：见光部分被溶掉（正胶）或被保留（负胶）。 掩膜版（光罩）：载有电路图案的"底片"，通常比实际图形大 4 倍。 4:1 缩小投影：掩膜图案经镜头缩小 4 倍投到晶圆上。 曝光：用光透过掩膜照射光刻胶。 显影：用化学药水冲洗，把图案留在晶圆上。 对准（Alignment）：让当前层与已有层精确对位。 套刻（Overlay）：多层图案之间的层间对位精度，先进制程要求小于 2nm。 数值孔径（NA）：镜头"聚光能力"的度量，越大分辨率越高。 分辨率：光刻能分辨的最小线宽，≈ k × 波长 ÷ NA。 I-line（i线）：汞灯 365nm 谱线，第一代量产主流光源。 g线：汞灯 436nm 谱线，比 i 线更早。 KrF（氟化氪）：248nm 准分子激光，第一代深紫外 DUV。 ArF（氟化氩）：193nm 准分子激光，DUV 体系主力。 准分子激光（Excimer Laser）：靠激发态"准分子"退激发光的紫外激光。 DUV（深紫外）：波长小于 300nm 的紫外光刻技术统称（I-line/KrF/ArF/浸没式）。 浸没式（Immersion）：镜头与晶圆间加水（n=1.44），193nm 等效 134nm。 多重曝光：同一层图案分 2~4 次曝光叠加，突破单次分辨率。 OPC（光学邻近校正）：预先变形图形，补偿光衍射造成的失真。 相移掩膜（PSM）：利用相位差提升图形边界锐利度。 EUV（极紫外）：13.5nm 极紫外光刻，全真空 + 全反射镜。 锡等离子体光源：用双激光轰击锡液滴产生 13.5nm 极紫外光。 多层膜反射镜：钼/硅交替几十层，靠干涉反射极紫外光。 High-NA EUV：下一代 EUV，NA 从 0.33 提升到 0.55。 制程节点：如 7nm/3nm，现代已演变为"等效密度"的商业名称。 FinFET：导电通道竖立、栅极三面包裹的晶体管结构。 |
