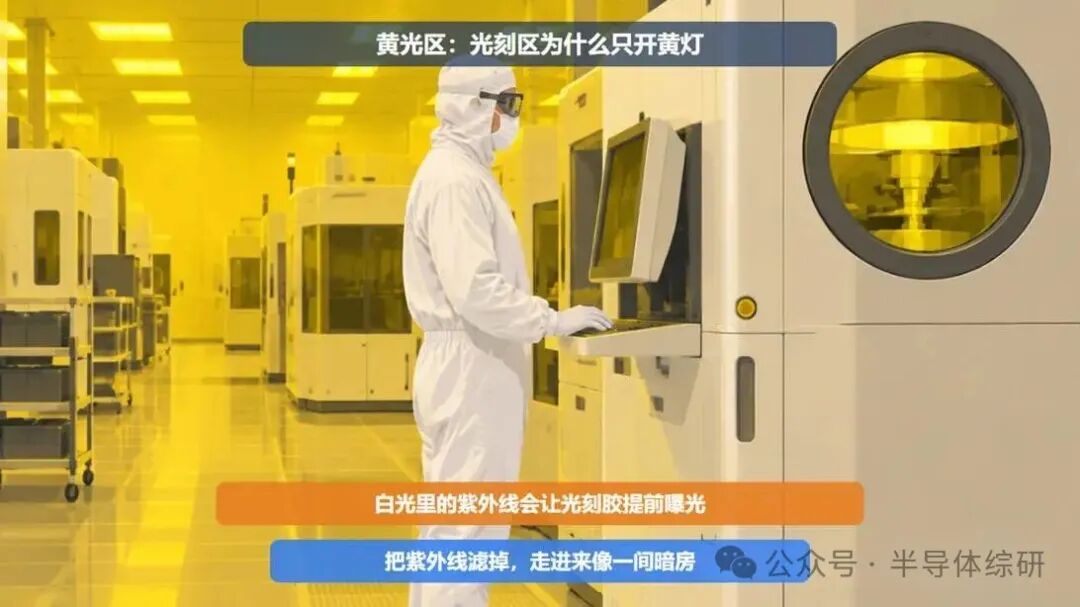

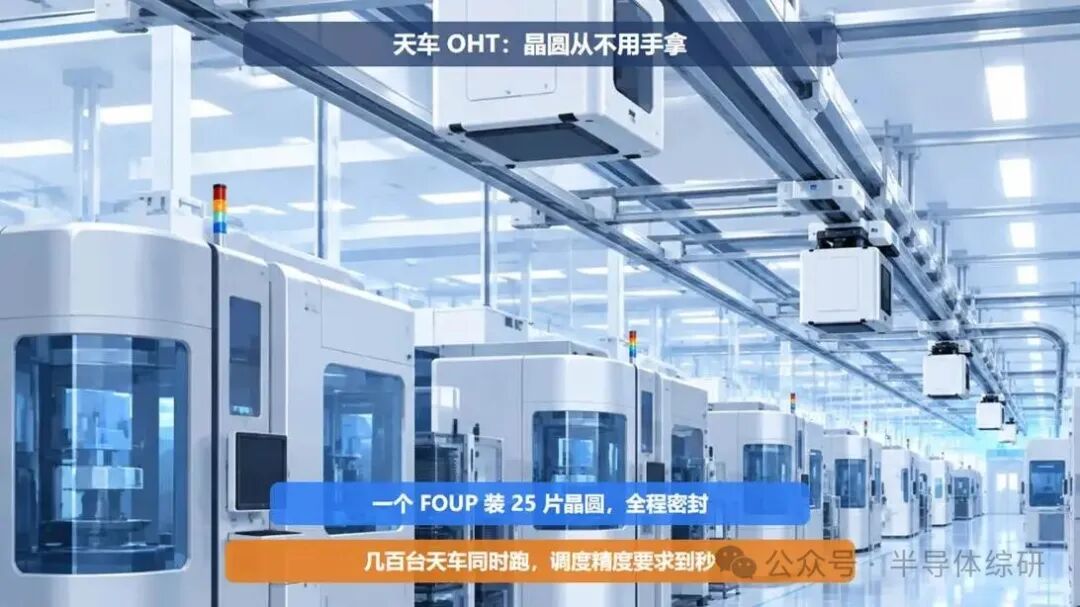

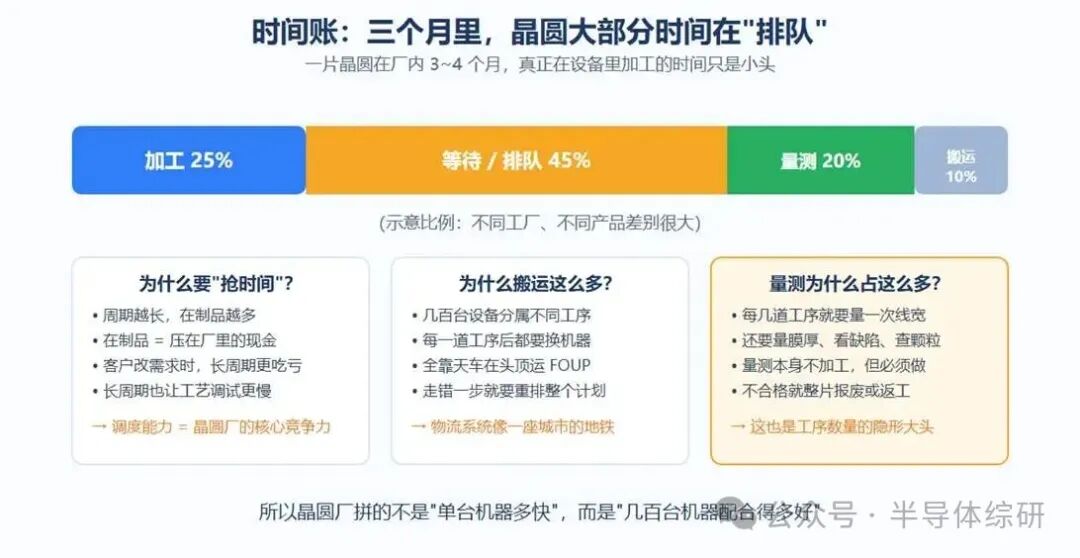

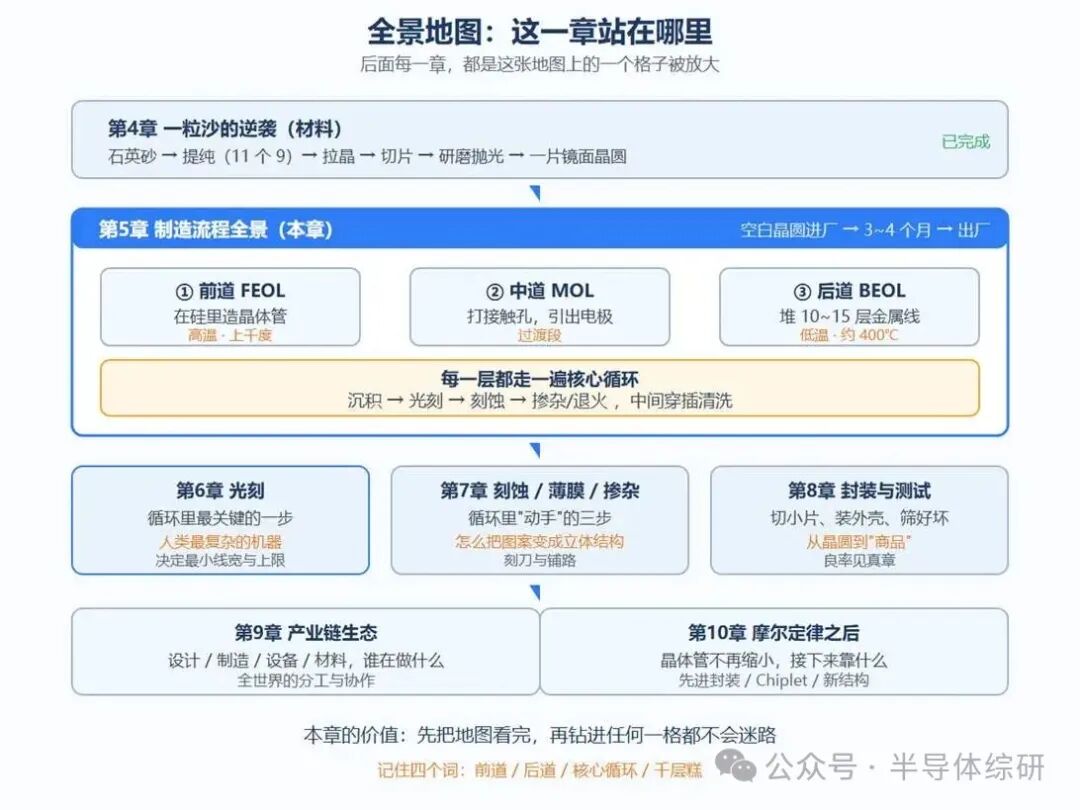

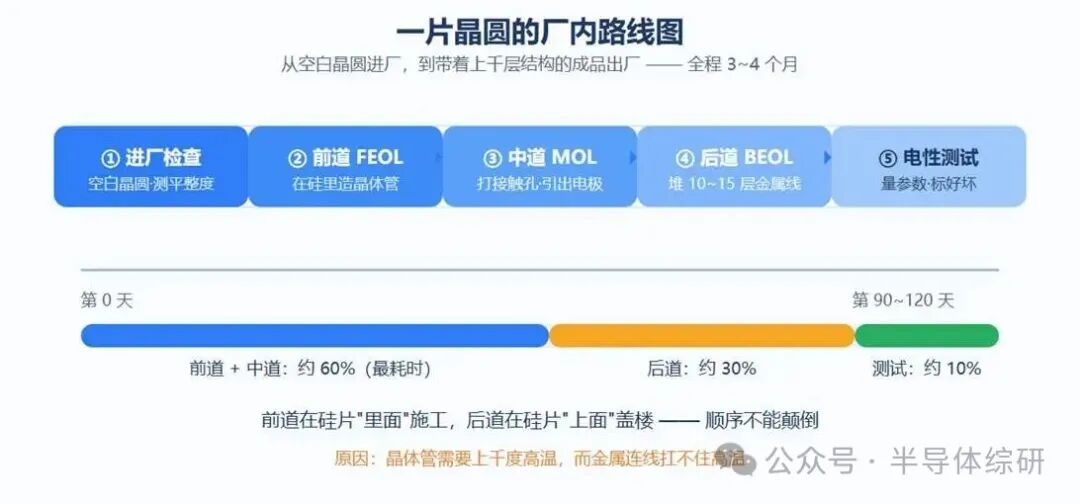

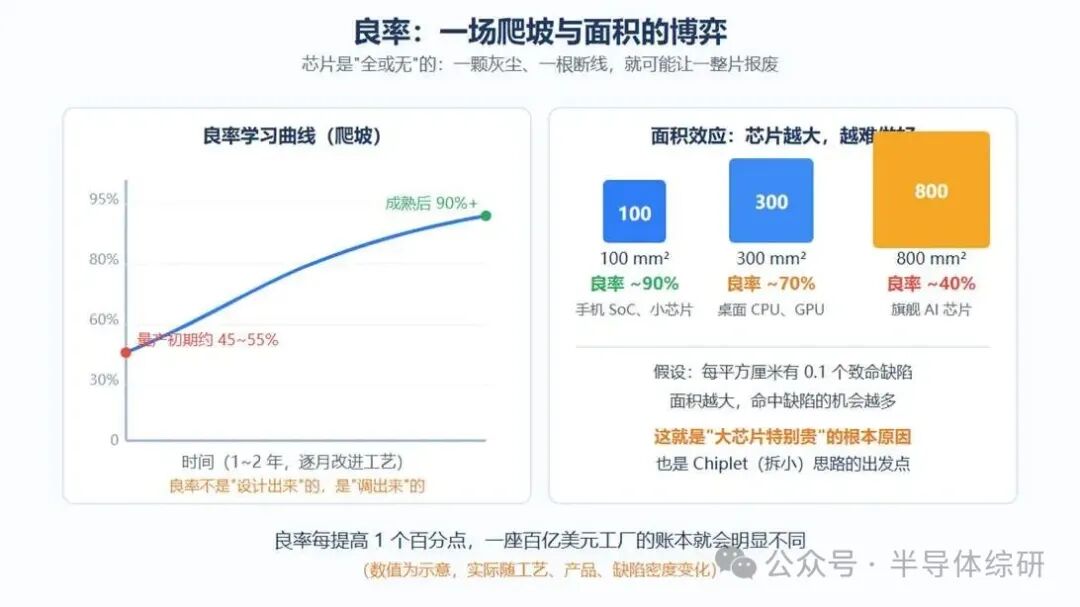

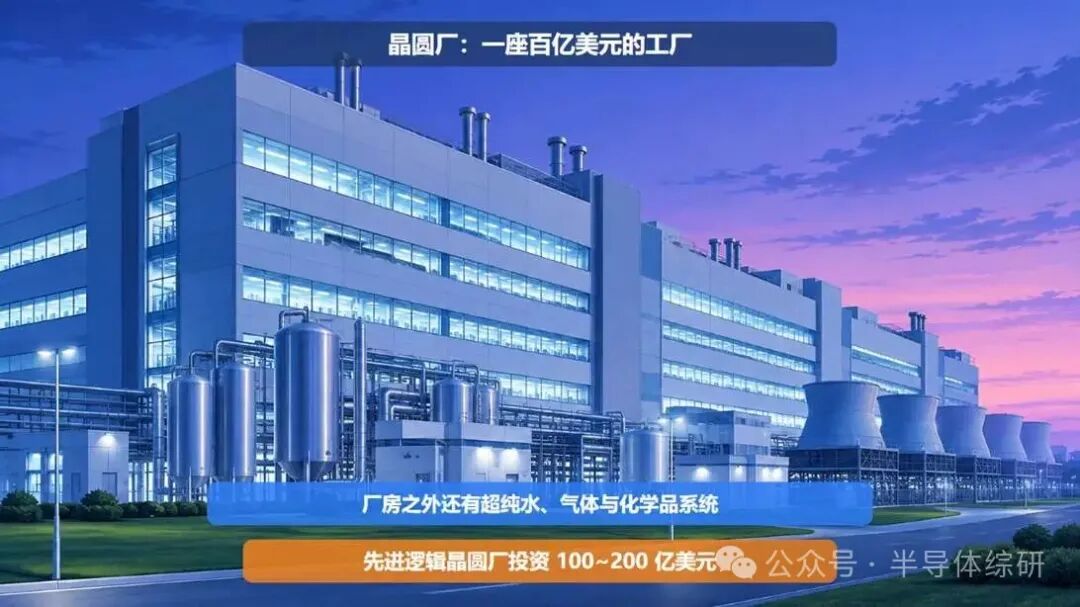

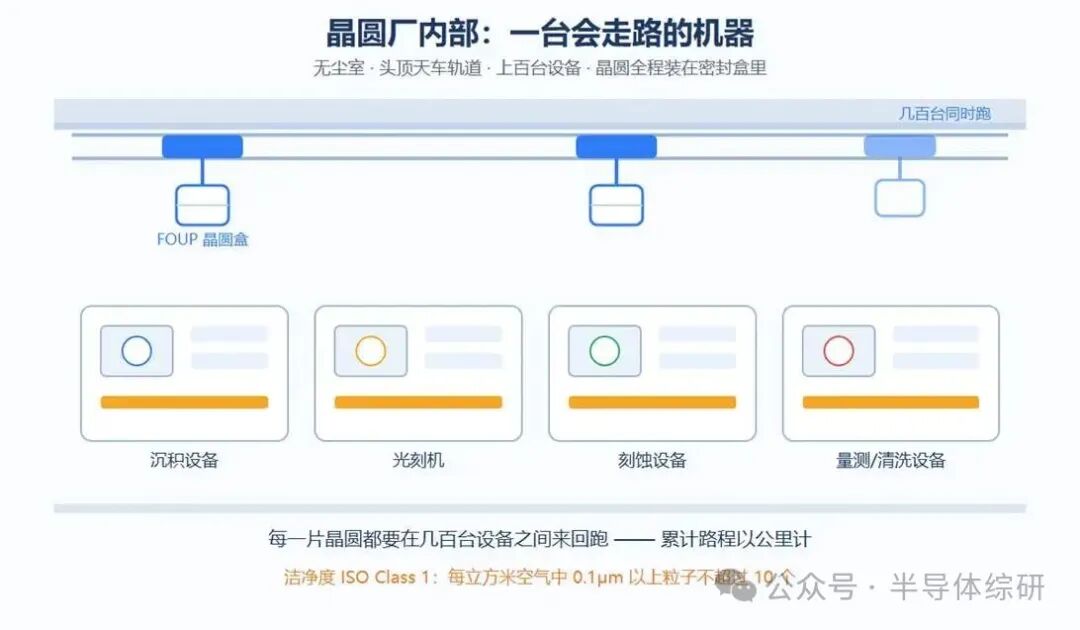

 前言：之前一共发布了四章内容。今天发布一下第五章的内容后续章节章节还在制作当中， 后续会抽样发布。完整文档会作为会员福利放到我知识星球的云盘里。欢迎大家加入获取另外，由于文中插图也是用AI生成的，部分图片排版有些问题，甚至不太准确。麻烦大家谅解了。后续我看看如何优化 开场：一片晶圆的三个月第4章结束的时候，我们手里有一片晶圆：直径 300 毫米、厚度 775 微米、表面平整到能照出人影、纯度 11 个 9。它看起来很完美，但它还什么都不是——上面没有任何一颗晶体管。现在，把它送进晶圆厂。 三个月后，它才会出来。不是三天，不是三周，是三个月。 而且注意：这三个月里，它不是在某个房间里安静地待着，而是被搬来搬去——要在几百台机器之间来回跑，累计行程以公里计。头上的天车把它从一个工序送到下一个工序，一步一步，把它从一片"干净的玻璃"，变成一张刻着上千层结构的"千层饼"。  图5-1 晶圆厂鸟瞰：无尘室里，天车正吊着晶圆盒在头顶轨道上穿行 这一章不钻细节——光刻、刻蚀、薄膜都会在后面各自有专章。这一章解决一个问题： 一片晶圆进厂之后，到底发生了什么？为什么非得这么麻烦？ 5.1 晶圆厂长什么样？先看看这个"三个月"发生在什么地方。晶圆厂（wafer fab）最核心的部分是无尘室（cleanroom）。"无尘"不是形容词，是标准：先进晶圆厂最严的区域要求达到ISO Class 1级别——每立方米空气中，0.1 微米以上的粒子不超过10 个。 这是什么概念？我们平常呼吸的空气里，每立方米有上千万个粒子。医院手术室大约是 ISO Class 5，比晶圆厂差了一万倍。 为什么要这么干净？因为一颗灰尘就是一颗芯片的报废。现代芯片里的线条宽度只有十几纳米——如果沾上一颗 0.1 微米（=100 纳米）的灰尘，它就比整条电路宽好几倍，等于在精心铺设的高速公路上扔了一块巨石。 所以人进无尘室要走一套流程：换无尘服、戴手套口罩、经过风淋室（air shower）——十几股高速气流把人从上到下吹一遍，把身上的皮屑和灰尘吹掉。 顺带一提：人是这里最大的污染源。一个人静止时每分钟散发约 10 万个颗粒，走动时是这个数字的十倍以上。所以无尘服不只是"防脏"，它是把人整个包起来，把污染挡在衣服里。  图5-2 天车吊着 FOUP 晶圆盒在轨道上行驶 还有一个细节很有意思：光刻区永远开着黄灯。 为什么？因为光刻用的光刻胶是"见光就变质"的材料——它对紫外光敏感。而普通的白光照明（尤其荧光灯）里含有紫外成分，会让胶提前感光、把图案毁掉。所以整个光刻区只用黄光照明，把紫外线滤掉。走进去像进了一间巨大的暗房。  图5-3 黄光区：整片区域只用黄灯照明，避免光刻胶提前曝光 再说搬运。晶圆不直接用手拿——它被装进FOUP（前开式晶圆传送盒），一个密封的塑料盒子，能装 25 片。然后这些盒子被天车（OHT，Overhead Hoist Transport）吊着，在头顶的轨道上飞驰。 先进晶圆厂里通常有几百台天车同时运行，跑成一张立体的物流网。它们的调度精度要求达到秒级——因为一片晶圆在某个工序前多等一小时，整条产线的周期就会变长。 一句话：晶圆厂不是"车间"，而更像一台精密的、会走路的机器——几百台设备、几百台天车、上千道工序，全部为了一个目标：让晶圆不停下来，而且别被污染。 5.2 前道与后道：一座楼的两半一片晶圆在厂里的旅程，可以分成清清楚楚的两半。 图5-4 一片晶圆的厂内路线图：进厂 → 前道 → 中道 → 后道 → 出厂  表格5-1 前道 · 中道 · 后道对比 前道（FEOL，Front End Of Line）：在硅片里面造晶体管。 这一步是把第2章讲过的那些器件——源极、漏极、栅极、沟道——真正做出来。做法不是"贴上去"，而是在硅里刻出来、掺进去：用光刻画出图案，用刻蚀挖出凹槽，用离子注入把杂质打进硅里，改变局部的导电性质。 中道（MOL，Middle Of Line）：打"接触孔"，把晶体管接到外面的世界。 晶体管做好了，但它还闷在硅里——得从它的源极/漏极引出一根"电线"来。中道就是在绝缘层上开孔、填金属，做出第一批竖直的连线。 后道（BEOL，Back End Of Line）：在硅片上面搭"城市管网"。 晶体管之间要互相连接，才能组成电路。后道要一层一层地往上堆金属互连线：现代先进芯片有10~15 层，最底下的线细如发丝，最顶上的线粗壮得像输电干线，中间用密密麻麻的竖直"通孔"（via）连起来。  图5-5 前道 vs 后道剖面：下面在硅里造器件，上面在硅上搭线路 为什么非要分成前后两半？这就引出一个贯穿整章的关键原因： 晶体管的性能，需要上千度的高温工艺才能做好；而金属连线（尤其是铜）根本扛不住上千度——那个温度下它会熔化、扩散、污染硅。 所以顺序不能颠倒：必须先把高温的活儿（晶体管）全干完，再开始做低温的活儿（金属连线）。 这就和第3章的设计流程对应上了：版图分层画，制造也分层做。而每一层的图案，都来自前面那叠"图纸"。 5.3 核心循环：四步走一遍，一层就出来了不管前道还是后道，制造的核心都是同一个循环。记住这四步，后面几章都会绕着它转： ① 沉积（Deposition）：在晶圆表面"铺"一层薄薄的材料。要导电的铺金属，要绝缘的铺二氧化硅——厚度可以薄到只有几个原子层。 ② 光刻（Lithography）：涂上一层光刻胶，用光把第3章那些"图纸"投影上去，显影后胶上就浮现出图案。 ③ 刻蚀（Etch）：把没有被胶保护的区域"啃掉"，图案就从胶转移到了材料上。 ④ 掺杂 / 退火（Implant / Anneal）：把杂质离子打进指定区域改变导电性质，再加热"修复"晶格损伤。中间还要穿插清洗（Clean）——去掉残胶、颗粒和化学残留。  图5-6 核心循环：每一层薄膜都要走一遍"沉积→光刻→刻蚀→清洗" 关键理解：这四步不是"做一次就完事"，而是做一层，就循环一遍。 一层导电层、一层绝缘层、一层阻挡层……芯片的剖面就像一块千层糕，每加一层，都要重新涂胶、重新曝光、重新刻蚀。60 多层结构，就意味着60 多次光刻。 用盖楼类比：第3章的"图纸"是施工图；这一章的四步循环，就是"砌一层楼、搭一次脚手架、拆一次脚手架"——而一栋楼要砌 60 多层，脚手架就得搭拆 60 多次。
|
|
