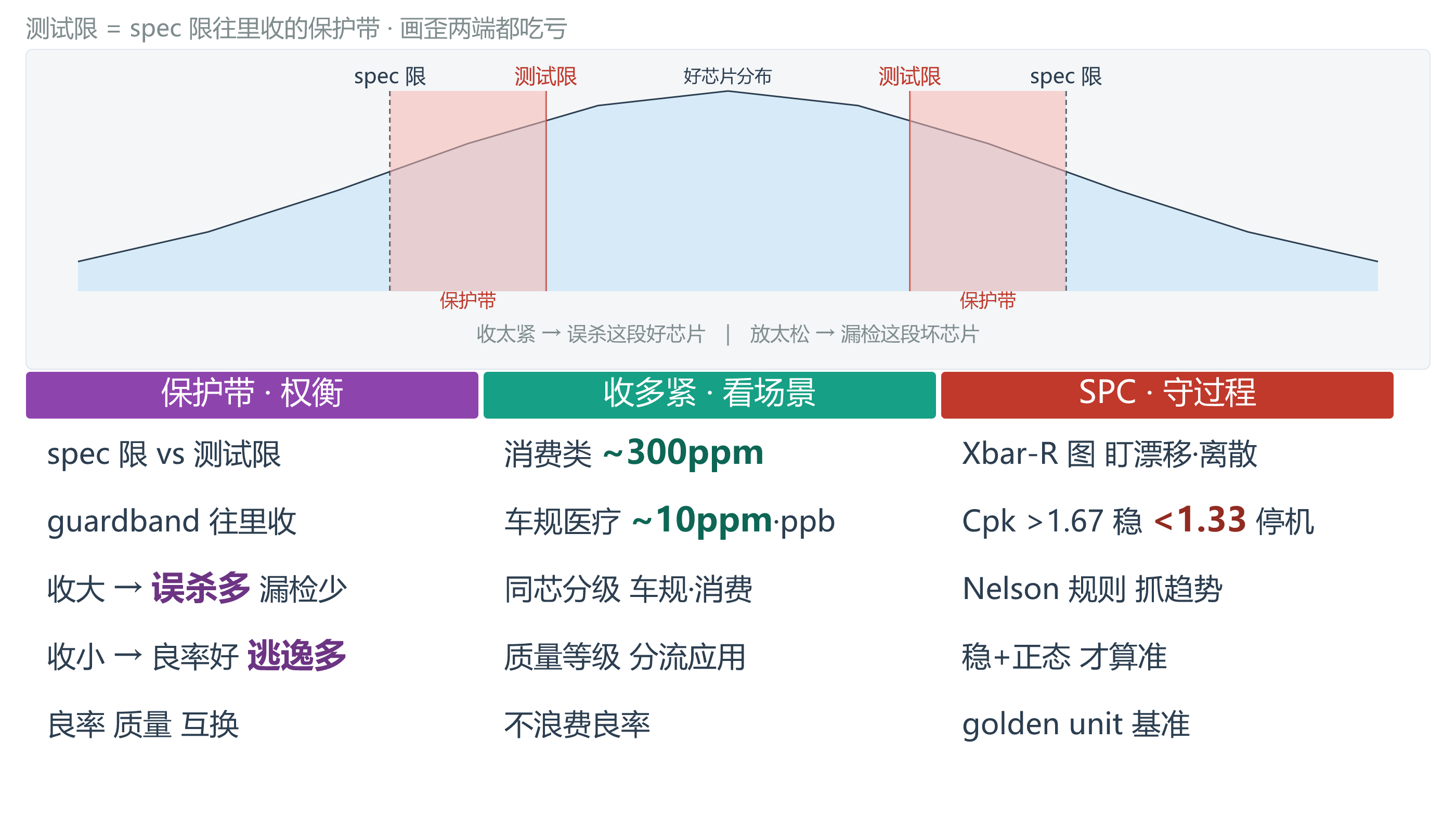

 芯片测完，一颗颗被贴上合格或者不合格的标签。表面看是个是非题，背后其实是在一条看不见的线上做切割。线画在哪，直接决定了哪部分芯片算好、哪部分算坏。这条线，就是测试限。 一、spec限和测试限，不是一回事 芯片手册上写的，是spec 限，也就是设计方承诺这颗芯片在该指标上的性能边界。但到了测试现场，工程师写进测试程序的，往往不是spec限本身，而是一条更紧的测试限。 原因很直接。测试机本身不是完美的尺子，每一次测量都带一点不确定度，行业里叫OTA，也就是机台总精度。如果测试限就画在 spec 边上，机台一抖，本来好的芯片就可能被测成坏，本来坏的也可能蒙混过关。 二、保护带：在margin里留出机台的那点不确定为了解决这个问题，工程师会在spec的margin里再往里收一块，叫做保护带，也就是guardband。它本质上是把机台不确定度对应的那一段区域预先判成可疑，直接剔除。 这里有个绕不开的权衡。保护带画得越大，漏到外面的坏芯片越少，也就是逃逸率越低，但被误杀的好芯片越多。保护带画得越小，良率好看，逃逸率却上去了。良率和出货质量，在传统的测试方法下是互换的，靠移动保护带来此消彼长。 三、收到多紧，看这颗芯片去哪保护带收多紧，没有统一答案，取决于芯片用在什么地方。 消费类芯片对失效的容忍度高，很多场景把逃逸目标放到大约 300ppm，也就是每百万颗允许几百颗漏出去。 到了车规、医疗这类场景，要求往往逼到 10ppm 甚至更严，有的关键料号会追求接近零缺陷的 ppb 级。 同一颗芯片，也因此会被分级。测得更严的那批，标成车规级。标准那批，标成消费级。用分级测试把不同质量等级的芯片分流向不同应用，既保了质量，也没浪费良率。 四、限画歪了，两端都吃亏测试限定得不合适，代价会从两头冒出来。收得太紧，好芯片被测成坏，就是前面讲过的误杀，白白扔掉能用的芯片。放得太松，坏芯片混进合格堆，就是漏检，流到客户端才爆，退货和口碑的代价远高于测试时多花的那点机时。 所以测试限不是越严越好，也不是越松越省，它是一道平衡。 五、怎么知道限设得稳不稳：SPC盯过程光设一条限不够，还得盯住测试过程本身稳不稳。这里用到的工具是 SPC，也就是统计过程控制。 常用的是Xbar-R图，一条线看参数的均值有没有漂，一条线看离散度有没有变大。再配一个Cpk，也就是过程能力指数，把当前分布的宽窄和限的宽窄比在一起。行业里有个常见的参考，Cpk大于1.67算稳，低于 1.33 往往就要停机查原因。Nelson规则则帮着抓那些不明显的趋势，比如连续几点悄悄往一边偏，单看每一颗都还合格，合起来却是漂移的前兆。 要注意，Cpk只有在过程稳定、数据近似正态时才算得准。过程本身在乱跳的时候，那个数字没有意义。 六、日常里工程师盯什么落到每天的操作，工程师不会只盯单颗结果。几件常做的事。 一、挑十几颗经过充分验证的良品当基准，也就是 golden unit，每批数据跟它对一遍，机台悄悄偏了几毫伏能早点发现。 二、做分层分析，把数据按晶圆位置、测试温度、机台分开看，边缘 die 漏电流偏高这类问题，往往一分层就露出来了。 三、看相关性，某个参数和另一参数高度相关时，常常能顺藤摸到工艺窗口。 四、用箱线图筛飞值，远离主体的那几个点先重点看，避免把偶发飞值当成系统问题误杀良品。 真正要紧的，是看趋势，不是看单点。 测试限不是一条冷冰冰的线，它是良率、质量和成本之间反复权衡后落下的平衡点。而 SPC，是工程师每天守着这个平衡点、在它松动之前就察觉的那双眼睛。如果你想系统学习芯片测试技术，可以联系我们。   |
