开场：走进"开关的城市"

第1章结尾我们说：芯片 = 开关的城市。这一章，我们进城看看——城市里到底在发生什么？

旅程分五站，从一间房走到整座城：

1. 一间房：晶体管（2.1）——城市的最小单元；

2. 一条街：逻辑门（2.2）——几个开关拼成的"约定"；

3. 一个区：组合电路与存储（2.3、2.4）——没有记忆的接线员 + 会记事的档案室；

4. 一座城：CPU 与 GPU（2.6、2.7）——整座城市如何"听指挥"地运转。

中间还会路过一个特别的街区（2.5）：模拟电路——它是数字城市与真实世界的唯一联络口。
准备好了吗？进城。

2.1 晶体管：开关的物理真相

第1章我们把晶体管比作水龙头：手拧龙头，水就流过。但晶体管里那只"手"到底是什么？答案是——电场。

隔空指挥：场效应

现代晶体管叫MOSFET（金属-氧化物-半导体场效应管），名字里的"场效应"三个字就是关键：栅极不需要碰到硅，只要加上电压，就能在硅里"感应"出一条导电通道。
类比：不碰水面，用一块磁铁隔着玻璃吸动水下的铁屑——栅极就是那块"磁铁"，电场就是它伸出的"无形的手"。控制信号与电流通道之间隔着一层绝缘层，只指挥、不掺和。
所以晶体管的工作原理一句话：栅极有电压 → 导电通道打开，电流流过；栅极没电压 → 通道关闭，电流断开。这是一个完美的开关：可靠、快速、且几乎不消耗控制能量。

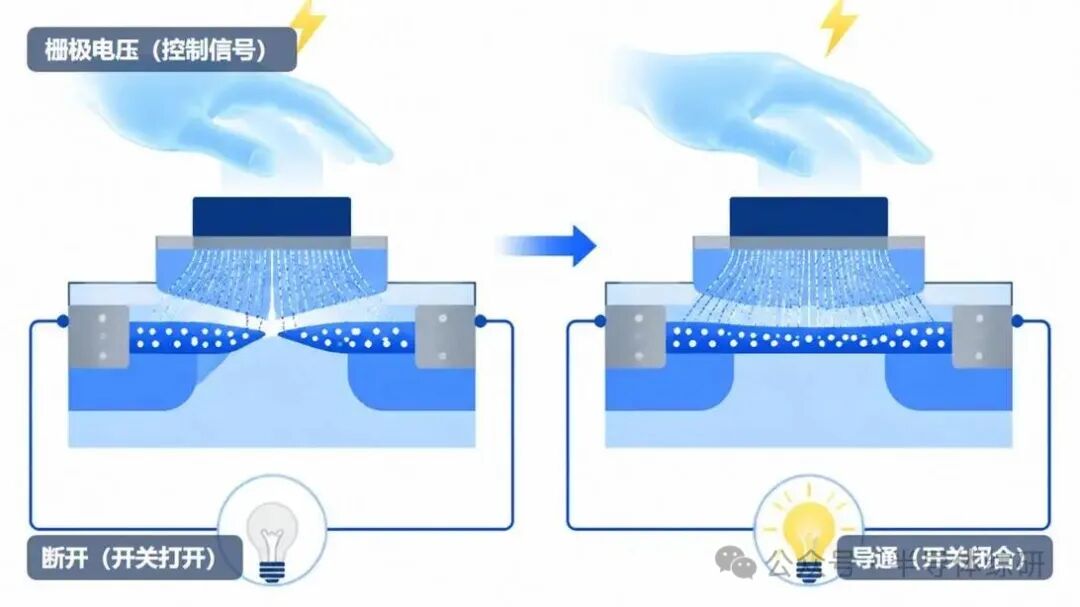

图2-1 晶体管开关机制：电压控制通断

PN结 → MOSFET：开关是怎么"长"出来的

第1章讲过掺杂：在纯硅里掺入微量杂质，得到 N 型（多电子）和 P 型（少电子）两种硅。把 N 型和 P 型拼在一起，交界处就形成PN结——一个单向阀：只允许电流从一个方向流过。
MOSFET 就是在 PN 结构造上"加装闸门"的结果：用一块栅极盖在通道上方，通过电压控制通道的通断。单向阀保证了方向，闸门实现了控制——两者一组合，一个可控的开关就诞生了。

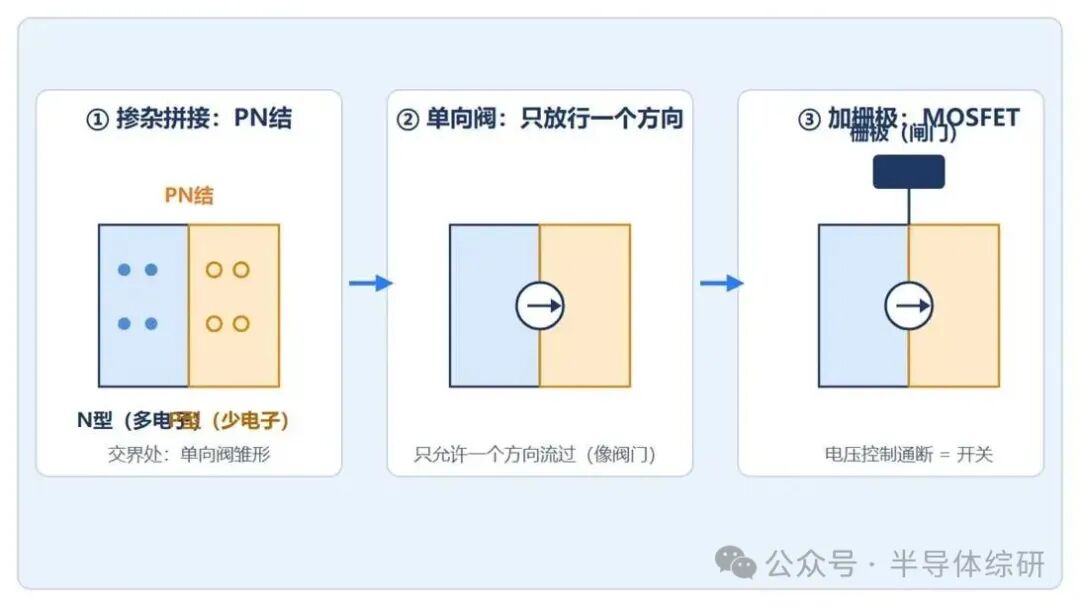

图2-2 PN结 → MOSFET：三步演化

为什么"越小越好"

如果开关是理想的，那做多大都行——但现实里有两个问题：
• 越大越慢：信号要从一头跑到另一头，跑得越远越慢；
• 越大越费电：每个晶体管都有寄生电容，开关一次要给它充放电，越大充放电越费劲。
所以芯片厂拼命把晶体管做小——小 = 快 + 省电。这就是摩尔定律背后最朴素的物理动机。至于小到纳米级会遇到什么麻烦，那是第4、8章的故事。

2.2 门级逻辑：从晶体管搭出逻辑

单个开关只能"通/断"。但把几个开关按特定方式组合，就能实现逻辑——这就是逻辑门。

CMOS：几乎不耗电的组合方式

现代芯片用CMOS（互补金属氧化物半导体）方式组合晶体管：一对互补的管子（一个 P 型、一个 N 型）永远处于"一个开、一个关"的状态。
好处是：稳态时电流无法从电源直接流到地——几乎不耗电。只有开关切换的瞬间才消耗一点点能量。这就是为什么几十亿个晶体管塞在一颗芯片里还能不烧掉的原因。

从反相器到与非门：用数字说话

• 反相器（NOT）：输入 1 输出 0，输入 0 输出 1——2 个晶体管（1P+1N）；
• 与非门（NAND）：两个输入，只有"两个都是 1"时输出 0——4 个晶体管（2P+2N）；
• 其他门都可以由它们组合出来：与门 = 与非门 + 反相器；或门、异或门同理。
逻辑门的"说明书"叫真值表——列出所有输入组合对应的输出：

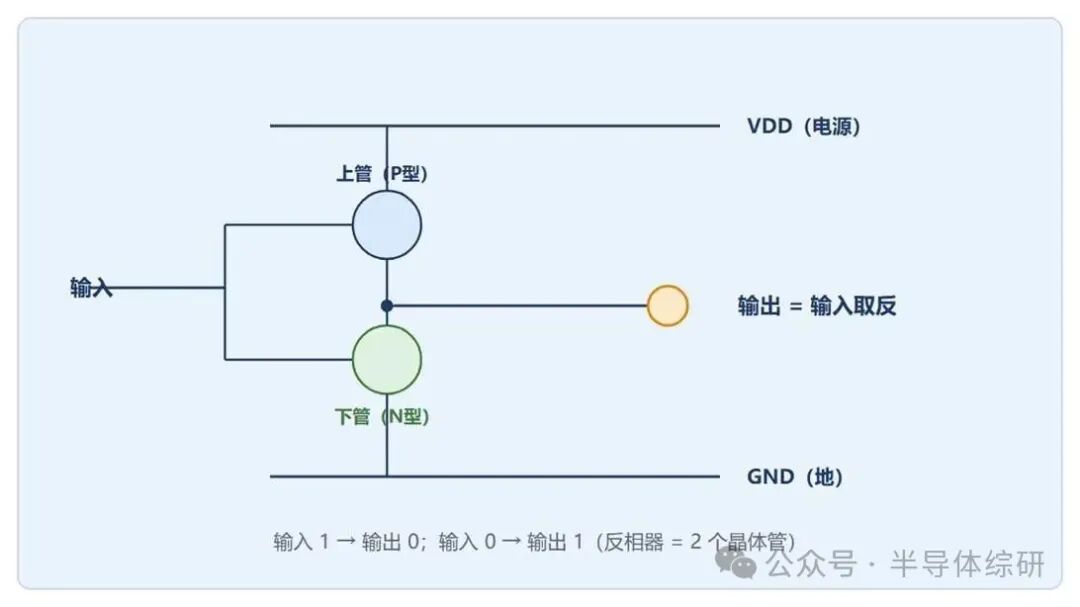

图2-3 CMOS 反相器：2 个晶体管实现"取反"

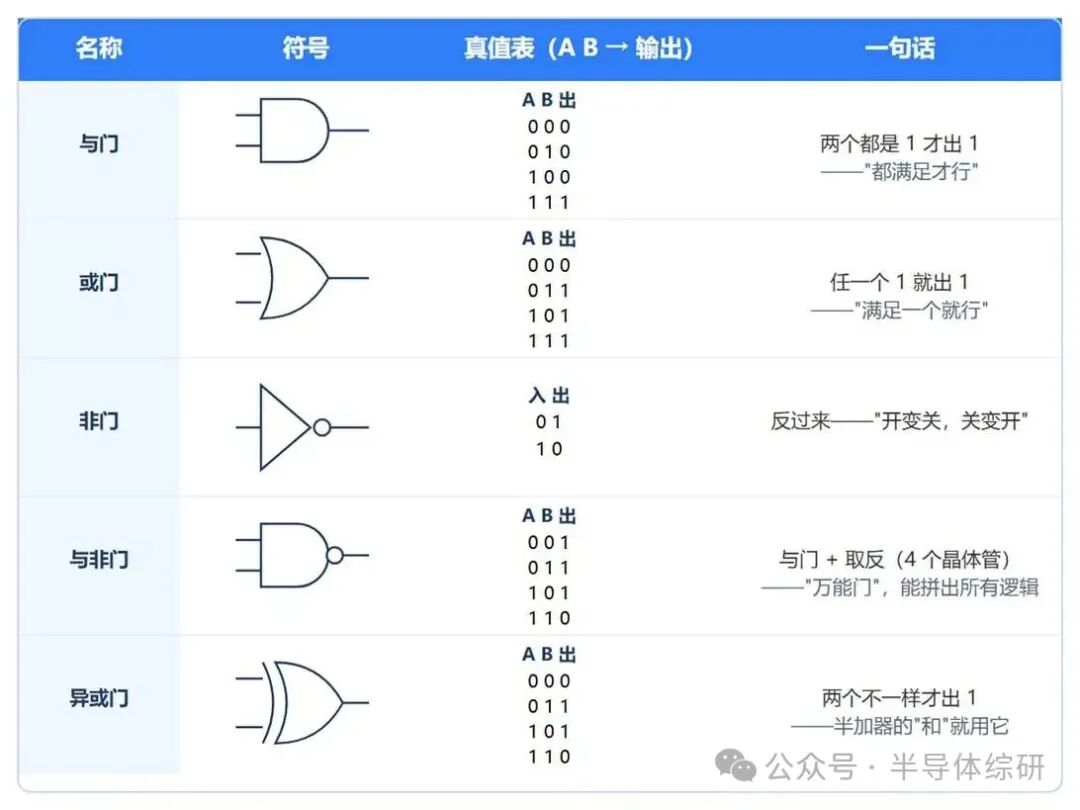

图2-4 逻辑门符号与真值表
一句话总结：逻辑门 = 开关的"约定组合"。芯片设计者的工作，就是把这些"约定"像乐高一样拼起来——一颗现代 CPU 里有几十亿个晶体管，本质上是几亿个逻辑门的组合。

2.3 组合电路：没有记忆的"接线员"

把逻辑门再组合起来，就得到组合电路：它的特点是输出只由当前输入决定，没有记忆——输入一变，输出立刻变。像一位"接线员"：你拨哪个号，它就接哪条线。

加法器：计算的起点

• 半加器：两个门（异或+与）就能算 1 位二进制加法，输出"和"和"进位"；
• 全加器：把两个半加器拼起来，多一个"接收上一位进位"的入口；
• 加法器：一串全加器首尾相连，就能算任意多位数的加法——64 位加法器大约由几千个晶体管构成。
第1章说过：计算机本质上只做加法。减法用补码、乘法用连加、除法用连减，更复杂的运算全部拆解成加法+逻辑——加法器就是这座"开关城市"的算盘。

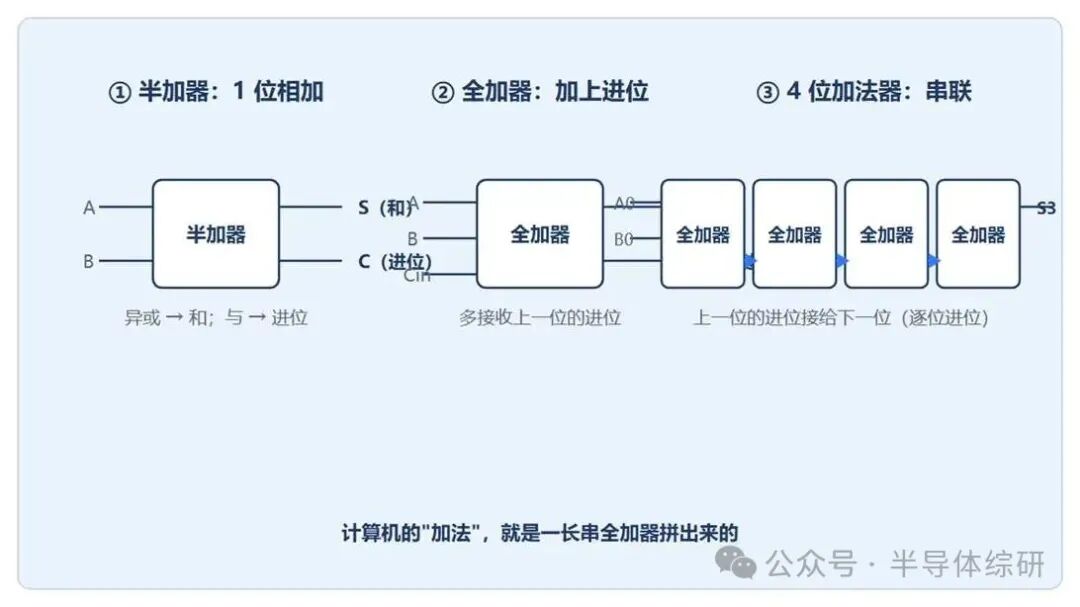

图2-5 半加器 → 全加器 → 加法器

选路与翻译：MUX 和译码器

• 多路选择器（MUX）：好几路输入，用一个"选择信号"挑一路放行——像铁路道岔；
• 译码器：输入一个"地址编号"，点亮对应的那一路输出——像门牌号点亮一扇门。
它们本身不算数，但没有它们，数据在 CPU 里就"找不到路"。

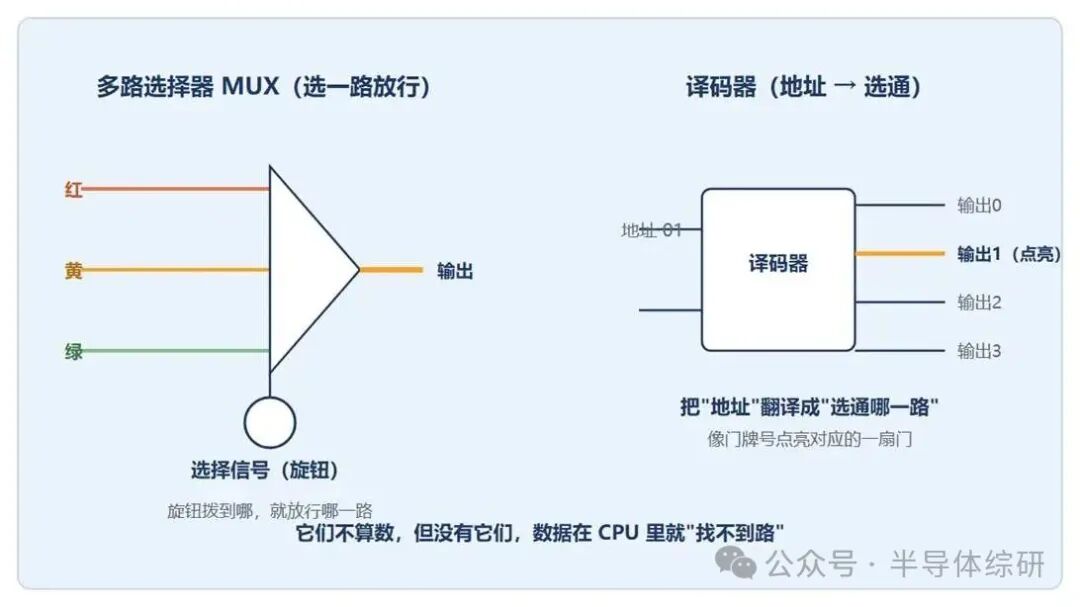

图2-6 多路选择器与译码器

2.4 时序与存储：给电路装上"记忆"

组合电路有个致命缺陷：它不记事。算完 1+1，结果放哪？计算过程中的中间值怎么办？于是需要时序电路——输出不仅取决于当前输入，还取决于之前的状态。

触发器：1 位的记忆

把两个逻辑门的输出交叉接回对方的输入，形成一个回环：状态一旦建立就会"自我维持"——这就是触发器（第1章的"记忆环"正式版）。
• 一个触发器 = 记住1 位（0 或 1）；
• 时钟信号（2.6 详讲）让所有触发器同步地"记住/更新"，整个芯片才能步调一致。

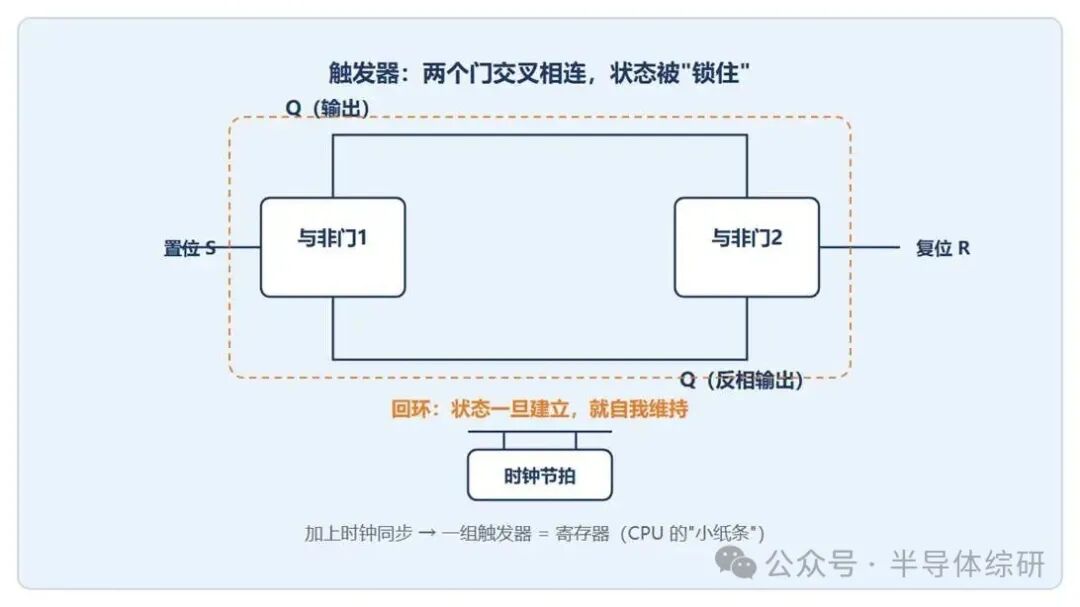

图2-7 触发器：交叉耦合的"记忆环"

寄存器：一组触发器

把几十个触发器并排放在一起，就是一个寄存器——CPU 里能存一个数（比如 64 位）的"格子"。第1章说的"小纸条"就是它。

三种存储器：各司其职

存储器的核心矛盾是：快的不持久，持久的不快。于是有三种主流方案：

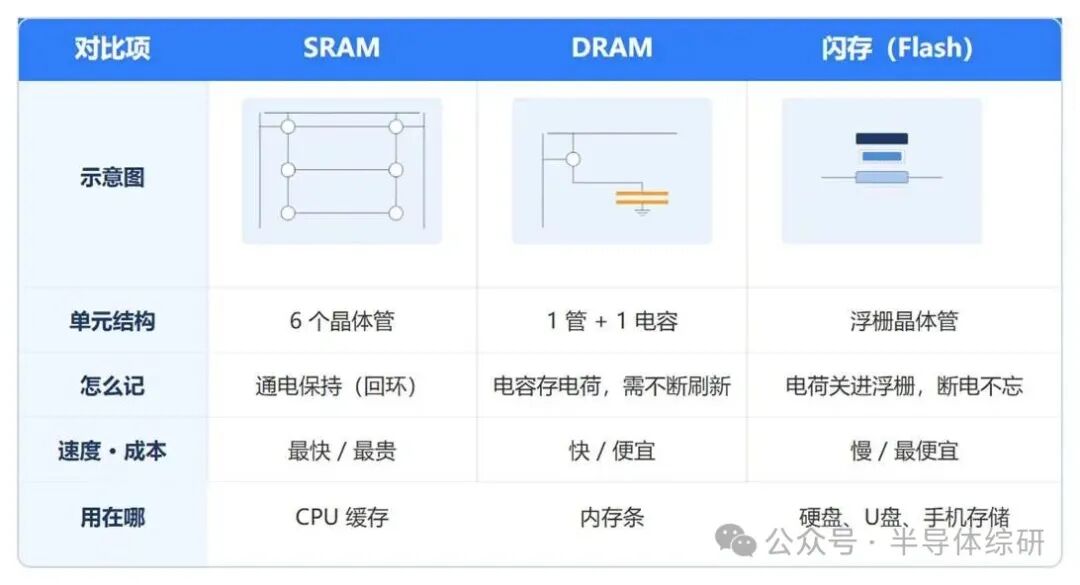

图2-8 三种存储单元对比
深一层：DRAM 的电容会漏电，所以它必须每秒成千上万次地"刷新"（读出来再写回去）——这就是"内存一断电就清零"的物理原因；闪存则把电荷关进一道"浮栅"里，即使断电电荷也跑不出来——这就是 U 盘"断电不忘"的秘密。存储器的全部学问，就是和"遗忘"赛跑。

2.5 模拟电路：与真实世界打交道

到目前为止我们看到的全是数字世界：0 和 1。但真实世界是连续的——声音、温度、光线、压力，都是平滑变化的模拟信号。两者之间，需要"翻译官"。

从真实世界到芯片：一条完整的链

声音（模拟）→ 麦克风 → ADC → CPU 处理 → DAC → 喇叭 → 你听到的声音。
• ADC（模数转换器）：把连续的模拟信号切成一个个"台阶"，量化为 0/1——模拟 → 数字；
• DAC（数模转换器）：把数字台阶还原成连续的波形——数字 → 模拟。

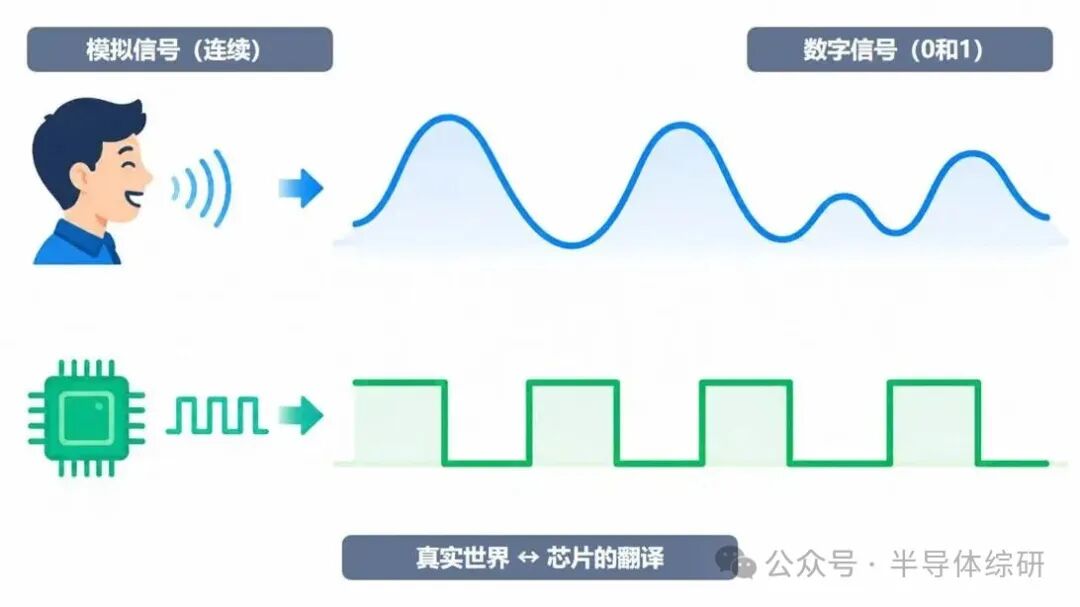

图2-9 模拟信号 vs 数字信号

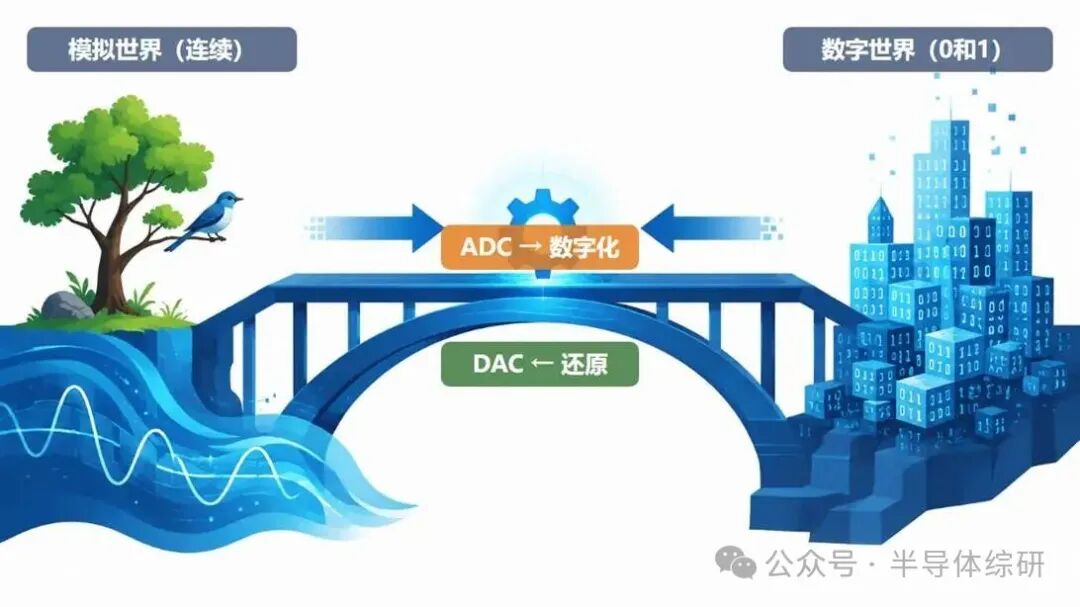

图2-10 ADC / DAC：模拟与数字的"翻译桥"

运放与电源管理

• 运算放大器（运放）：把微弱的信号放大成千上万倍——模拟世界的"顺风耳"；
• 电源管理 IC：把电池/电源的电压转换成数字电路需要的稳定电压——模拟世界的"心脏"。你手机里的充电、续航管理，全靠它。

为什么模拟设计这么难？

数字电路错了可以"重算"，但模拟信号错了就是错了。模拟设计难在三个地方：
1. 噪声：信号本身是连续的，任何一点干扰都会混进去、被放大；
2. 温度漂移：温度一变，晶体管的特性就变，电路参数跟着漂；
3. 工艺偏差：同一批造出来的晶体管，每一个都有微小差异——数字电路能容忍，模拟电路可能直接失真。
所以业内有一句话：数字工程师是"建筑师"，模拟工程师是"手艺人"。这也是第1章思考题里"为什么模拟芯片无法靠堆晶体管数量进步"的答案。

2.6 CPU：指令如何执行

有了门、有了存储，最后的问题来了：一座开关的城市，怎么"跑程序"？

指令集：芯片听得懂的语言

芯片听不懂"中文"也听不懂"Python"，它只听得懂指令——每条指令是一串 0/1（比如 0100 0011 代表"把两个数加起来"）。一台芯片支持的指令全集，叫指令集（ISA）。x86（电脑）、ARM（手机）、RISC-V（开源新贵）就是几套不同的"语言"。

取指 → 译码 → 执行：一条指令的旅行

1. 取指（Fetch）：从内存里把下一条指令读出来；
2. 译码（Decode）：翻译成电路能懂的控制信号——"哦，这是一条加法指令"；
3. 执行（Execute）：指挥 ALU 真的去算，把结果写回。

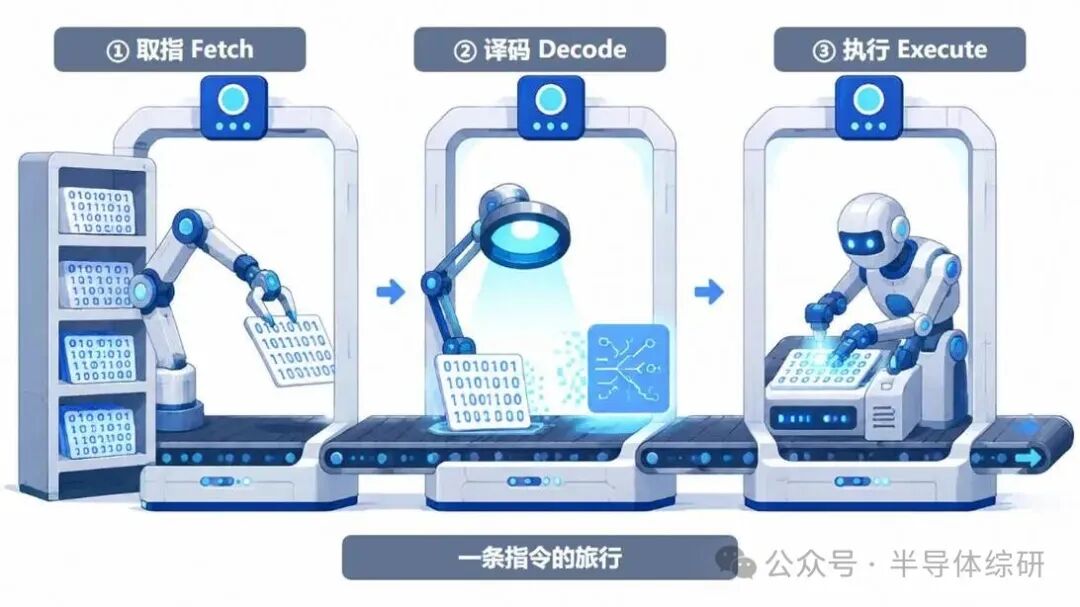

图2-11 取指 → 译码 → 执行
CPU 内部对应三个核心部件：
• 控制单元：总指挥，负责取指和译码，向全城发号施令；
• ALU（算术逻辑单元）：干活的，负责加减和逻辑运算（2.3 的加法器就住在里面）；
• 寄存器：CPU 手边的"小纸条"，极快地暂存中间结果。

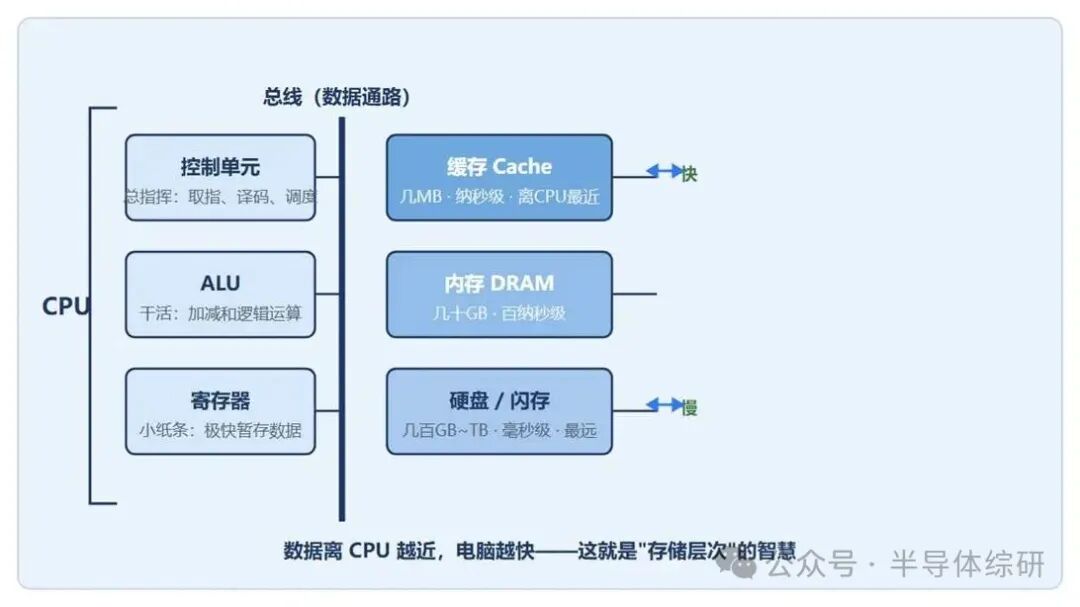

图2-12 CPU 内部结构

时钟：全城的节拍器

CPU 里所有动作必须步调一致——靠时钟信号：它像节拍器一样每秒发出固定次数的脉冲，所有电路在每个节拍上"踩点"前进。时钟每秒跳动的次数叫主频：3GHz ≈ 每秒 30 亿拍，每拍完成一小步，一条指令就这样一步步走完。

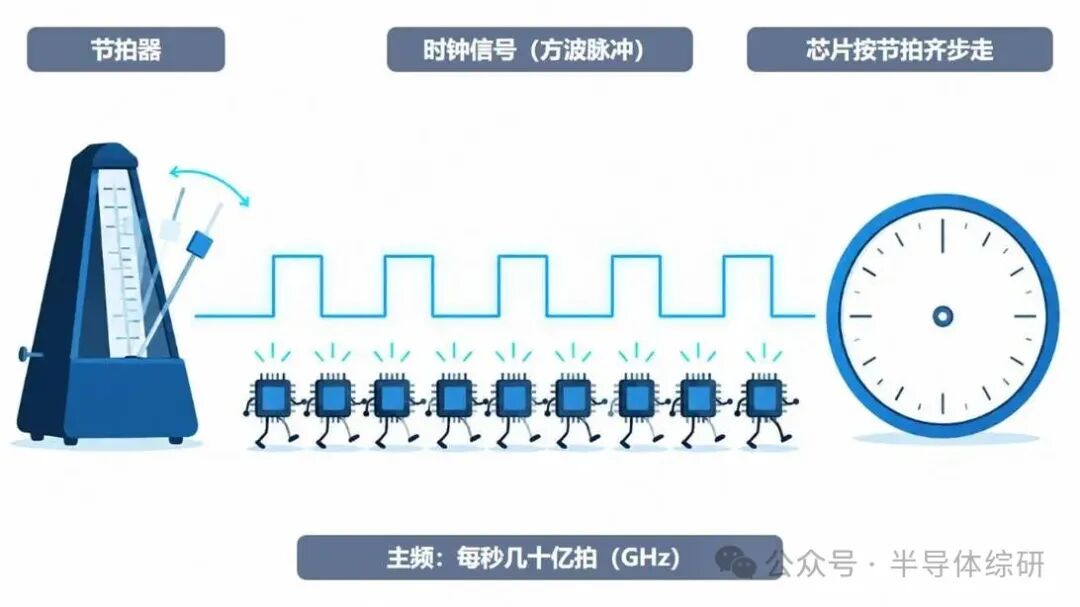

图2-13 时钟节拍

让流水线不空转：流水线与分支预测

• 流水线：像工厂流水线一样，上一条指令还在执行，下一条已经取指了——多条指令重叠处理；
• 分支预测：遇到"如果……否则……"的指令，先猜一个方向继续跑，猜错了再回头——现代 CPU 的猜中率超过 90%。

存储层次：让数据离 CPU 近一点

数据从硬盘到 CPU，路上每一站都比上一站快一点、贵一点：寄存器 → 缓存 → 内存 → 硬盘/闪存（最快/最贵 → 最慢/最便宜）。
为什么不全用最快的？因为快=贵。所以设计成"金字塔"：把最常用的数据放在最快最贵的存储里，把不常用的放在慢但便宜的存储里——数据离 CPU 越近，电脑越快。

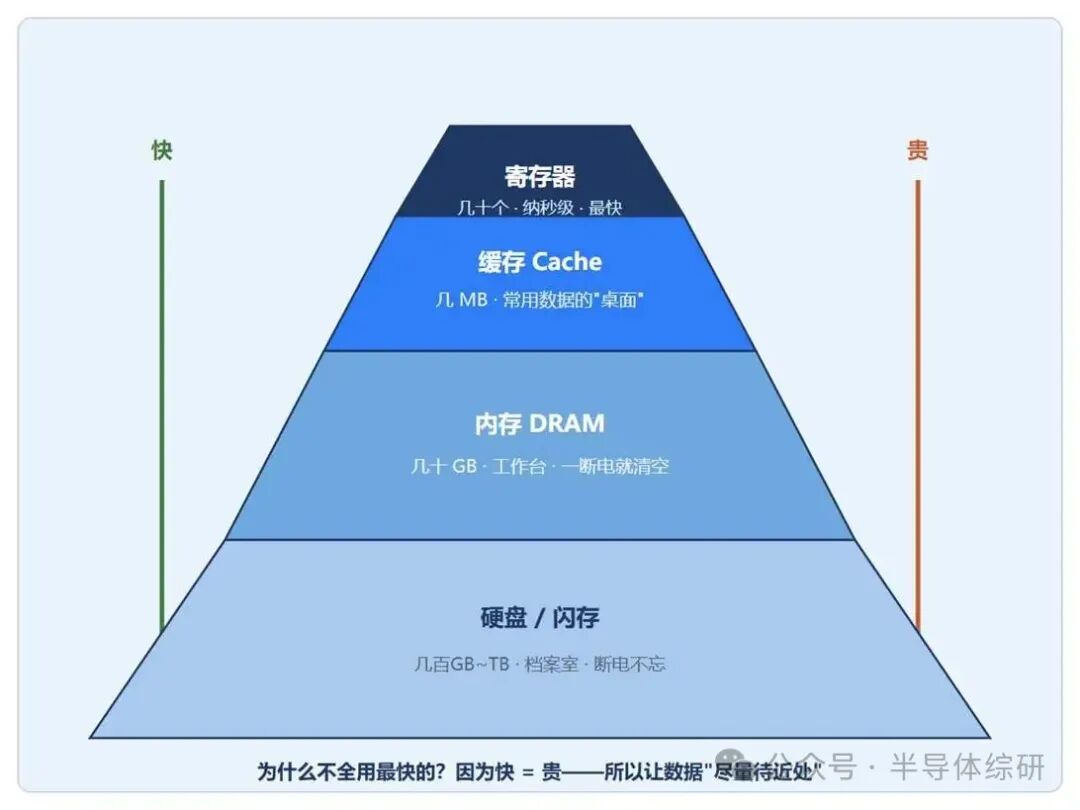

图2-14 存储层次金字塔
深一层：你有没有发现，电脑的主频十几年没怎么涨了？不是做不快，是做快了会烧——主频翻倍，发热翻好几倍，功耗墙把频率死死按住了。这条"功耗墙"是摩尔定律最大的敌人之一，第8章我们专门聊它。

2.7 GPU：为什么它能并行

CPU 很聪明，但有一种任务它干得很吃力：海量的简单计算同时做——比如游戏渲染、AI 训练。这时候需要GPU。

CPU vs GPU：特种兵 vs 普通兵

• CPU：十几个"特种兵"——每个核心都很强，什么复杂任务都能干；
• GPU：几千个"普通兵"——每个核心很弱，但人多力量大，特别适合"同一件事重复做几千遍"。

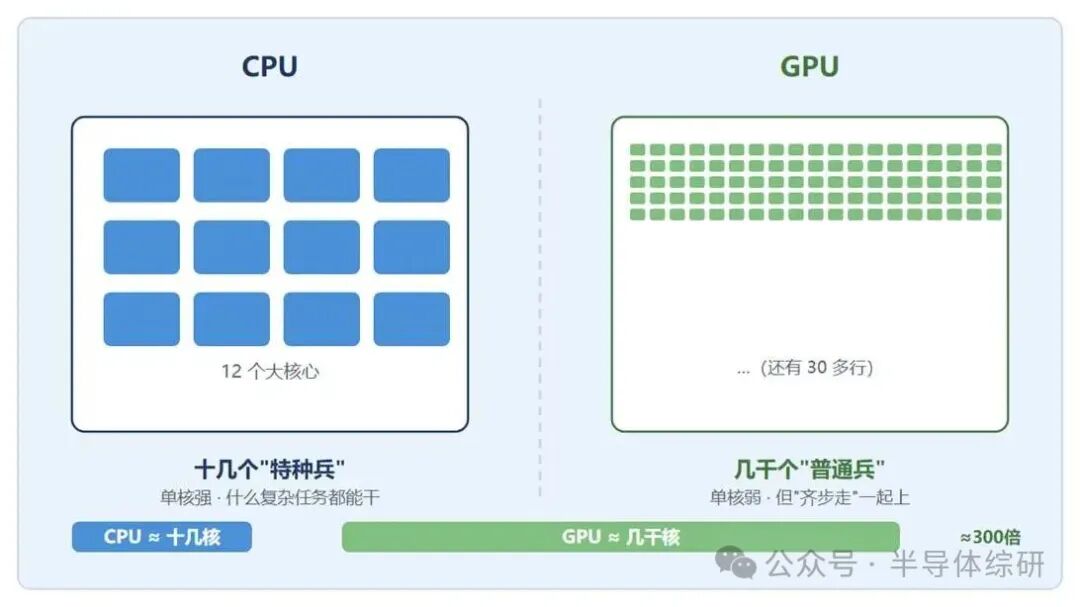

图2-15 CPU vs GPU：特种兵 vs 普通兵

SIMT：齐步走

GPU 用SIMT（单指令多线程）的方式工作：一条指令，同时驱动上千个核心执行——像军队齐步走，指挥官喊一声"齐步走"，几千人同时迈左脚。
• 适合：矩阵乘法、图像像素、神经网络——天然并行的任务；
• 不适合：复杂的条件判断、串行依赖的任务——这些 GPU 反而干得慢。

为什么 AI 训练用 GPU

神经网络的核心运算就是矩阵乘法：一层网络 = 一个超大矩阵乘加。矩阵乘法天然可以切成千万个小块同时算——正好是 GPU 的主场。

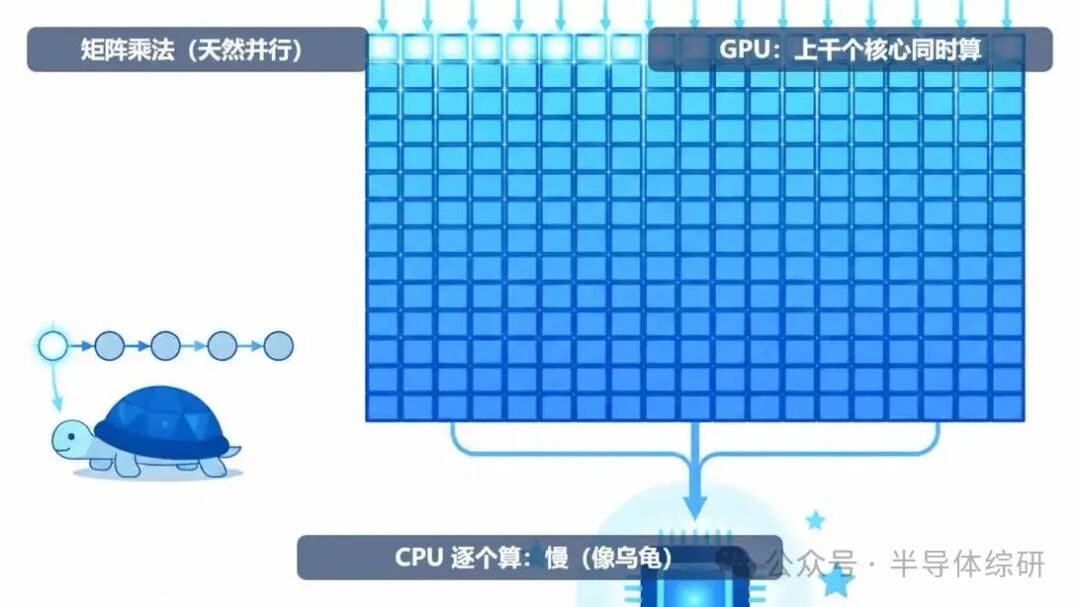

图2-16 AI 训练：并行计算
深一层：GPU 也不是万能——它强在"并行的重复劳动"，弱在"复杂的决策"。所以未来芯片的方向之一，是让不同的任务各找各的"特种部队"（第8章：Chiplet、存算一体）。

小结：从晶体管到系统

把这一章的旅程倒过来看：晶体管（开关）→ 逻辑门（约定）→ 组合电路（计算）→ 时序电路（记忆）→ 模拟电路（对话）→ CPU（跑指令）→ GPU（并行）。
第1章说"芯片 = 开关的城市"——现在你知道了这座城市如何运转：门做逻辑，环做记忆，时钟定节拍，指令定任务。一切计算，都是开关在听话。
�� 预告：这些电路是怎么被"造"出来的？几十亿个开关，怎么被"印"到一小片硅上？——第3章，我们从一粒沙子出发，旅程正式开始。

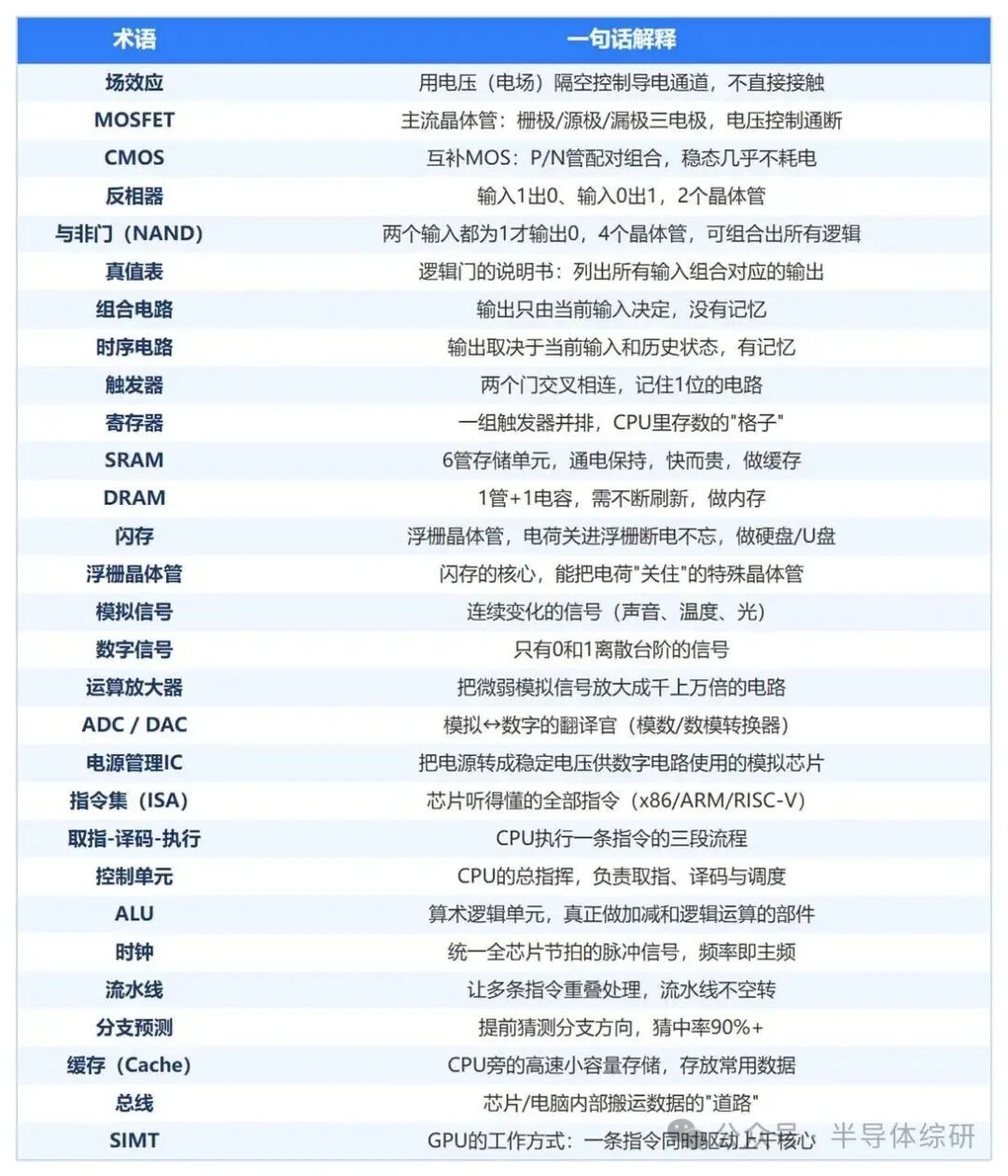

本章术语表（速查）
