全员买IP的时代,大型SoC芯片设计的难点在哪?

时间:2026-08-19 20:31来源:深芯 作者:ictest8_edit 点击:



现在行业里做SoC,几乎没人会从零手写所有模块,CPU、DDR、高速接口、ISP这些核心单元,基本都是直接采购商用IP。很多人会疑惑:既然大家用的都是同款外购IP,拼一拼不就能做出芯片吗?为什么能做好商用高端SoC的公司依旧寥寥无几?其实买IP只是最基础的入门操作,真正难的从来不是“拥有模块”,而是把零散的第三方IP,打磨、适配、整合、调优成一颗稳定、低功耗、高性能、可量产的完整芯片,所有核心难点都集中在系统层面的落地工作。



首先最直观的难点,是多厂商IP的系统兼容与适配问题。市面上的IP来自不同供应商,每家的设计规范、接口细节、时序标准、功耗逻辑都不一样。单颗IP单独仿真、测试都是完全正常的,厂商也会保证模块本身的功能合规,但一旦整合到同一颗芯片里,各种隐性冲突就会集中爆发。比如同样是标准AXI总线,不同IP对协议细节、突发传输、读写优先级的理解存在细微偏差,单独运行毫无问题,多模块并发工作时就会出现偶发数据错乱、带宽抢占、传输卡顿的问题。还有时钟、复位、电源域的不统一,不同IP的工作时钟、复位时序、休眠唤醒逻辑各不相同,跨时钟域信号传输极易出现亚稳态故障,轻则性能抖动,重则芯片随机死机、无法正常启动,这类隐性问题复现概率极低,排查难度极大。

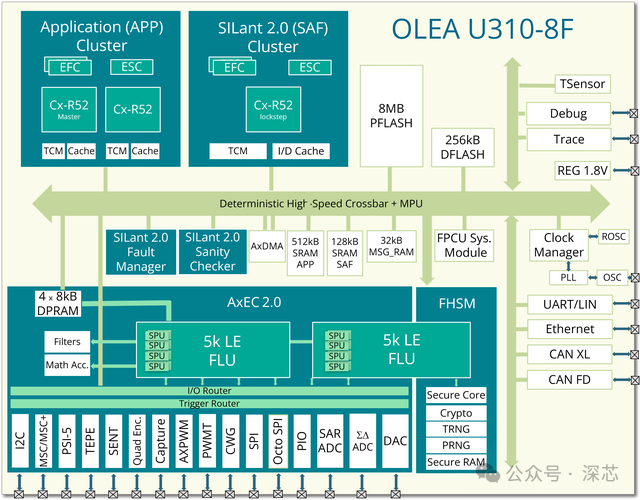

其次是片上系统架构与总线调度的精细化设计。高端SoC会集成几十甚至上百个各类IP,涵盖计算、存储、图像、通信、安全等不同功能,所有模块都要共用片上总线、内存带宽、电源资源。如果只是简单拼接,必然会出现带宽拥堵、资源浪费、优先级混乱的问题。真正的核心工作,是根据产品定位搭建适配的片上互联架构,精细化设计总线仲裁机制、QoS优先级策略、带宽分配规则。比如手机旗舰SoC,要同时兼顾GPU游戏渲染、ISP影像处理、AI算力运算、后台系统运行,必须精准分配各模块的带宽权重,既要保证高负载场景的性能释放,又要避免资源冗余造成功耗浪费。这套架构调度能力,是外购IP无法提供的,也是拉开各家产品性能差距的关键。

然后是全芯片验证的海量工作量与高风险门槛。行业内有个共识,SoC设计七成的人力和时间都耗在验证上,IP厂商只负责自家模块的单元验证,所有的系统级验证、场景化验证、极限压力验证,全部需要自研团队全权负责。单一IP的功能正确,不代表系统联动正常,团队需要搭建完整的UVM验证环境,覆盖高低温、高低压、全速运行、休眠唤醒、多模块并发等上万种真实工况。还要排查CDC跨时钟域、时序收敛、电源完整性、信号完整性等各类隐性问题。先进工艺流片成本极高,一次失败就是千万级的损失,这就要求验证必须做到极致完备,任何细微疏漏都可能导致整片芯片报废、项目延期一年以上。除此之外,不同IP的交付质量参差不齐,有的厂商仅提供基础RTL代码,缺少完整的功耗模型、时序模型和测试套件,需要设计团队自行补全验证体系,进一步拉高了研发难度。

物理后端实现的难度,是很多新手容易忽略的核心卡点。外购的硬核IP都有固定的尺寸、端口位置、布局约束,不能随意修改。设计团队需要结合整体芯片规划,完成IP位置排布、电源网格铺设、IO环规划、数模隔离等核心工作。先进工艺下,芯片门级规模达到数十亿门,布局布线需要兼顾时序收敛、IR压降、电迁移、散热均衡等多重指标。大量高速SerDes、模拟PHY IP对周边布线、电磁环境要求极高,一旦布局不合理,会出现信号衰减、干扰串扰、功耗飙升等问题。同时,不同IP的时序模型精度不一,部分保守的模型会导致后端优化过度,造成芯片面积和功耗的无谓浪费,想要做到PPA(功耗、性能、面积)的最优平衡,极其考验后端团队的实战经验。

功耗与电源管理的全局调优,是商用SoC量产的核心壁垒。每款外购IP都有独立的休眠、开关、调压机制,但单模块的功耗最优,不等于整颗芯片的功耗最优。团队需要基于产品使用场景,统一规划全芯片电源域,设计整套UPF电源管理方案,精准控制不同场景下各模块的上电、断电、休眠、唤醒逻辑。比如手机待机、刷视频、玩游戏、拍照等不同场景,需要动态调配各IP的工作状态,在性能够用的前提下最大限度降低功耗。很多芯片参数看着亮眼,但实际使用续航拉胯、发热严重,核心问题就是全局功耗调度逻辑设计得不够成熟。

最后是软件适配、量产落地与工艺适配的终极考验。硬件拼接完成只是第一步,想要芯片能用、好用,必须配套完整的软件生态。所有外购IP都需要适配底层驱动、BSP、系统内核,还要兼容不同操作系统和上层应用。很多芯片硬件设计完全达标,但因为驱动适配不完善、系统调度不合理,最终无法商用落地。同时,先进工艺存在制程偏差,IP适配需要匹配对应的代工厂PDK工艺,换工艺、换节点就需要重新调优适配,无法直接复用。除此之外,流片后的硅后调试、良率提升、可靠性测试,都需要团队具备大量实战经验,很多隐性问题只有经过多次流片迭代才能规避。
简单来说,外购IP只是帮行业省去了“造基础零件”的重复工作,但系统架构、集成适配、全局调优、极致验证、软硬协同、量产物料这些核心能力,没有任何一家IP厂商可以替代。市面上大家用同款IP,最终做出来的芯片,在性能、功耗、稳定性、良品率上差距悬殊,本质就是各家系统设计和工程落地能力的差距,这也是普通厂商无法复刻头部SoC企业的核心壁垒。
