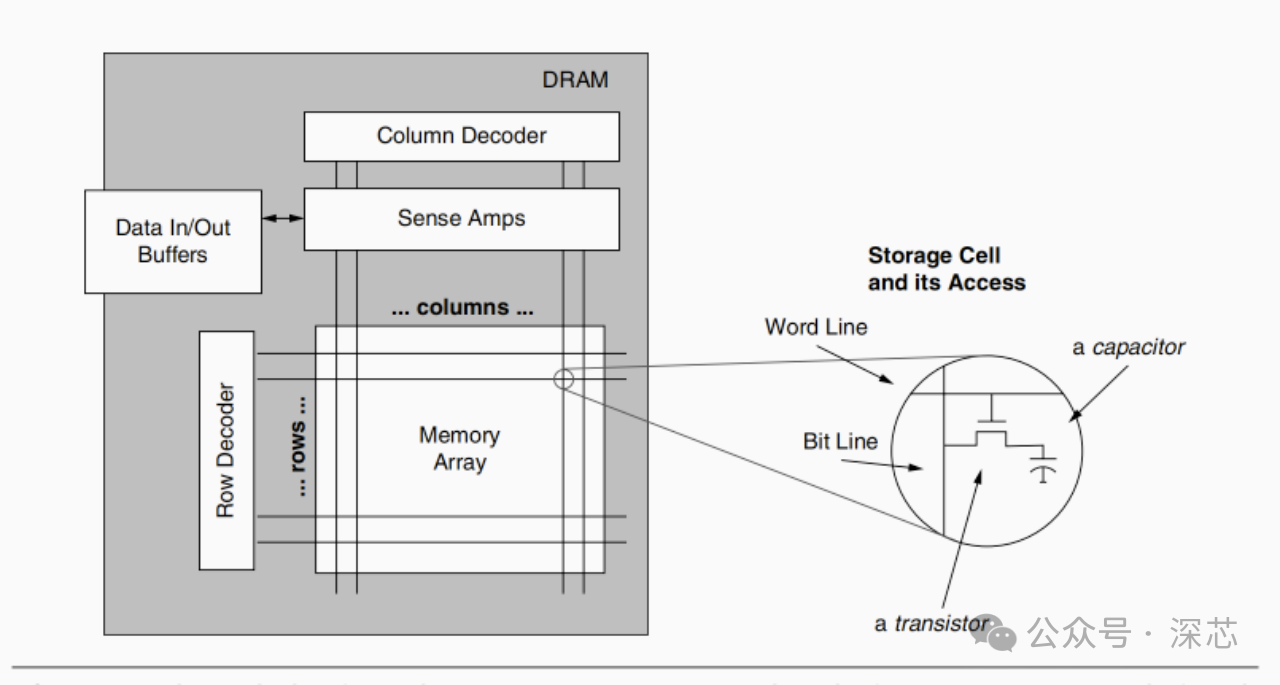

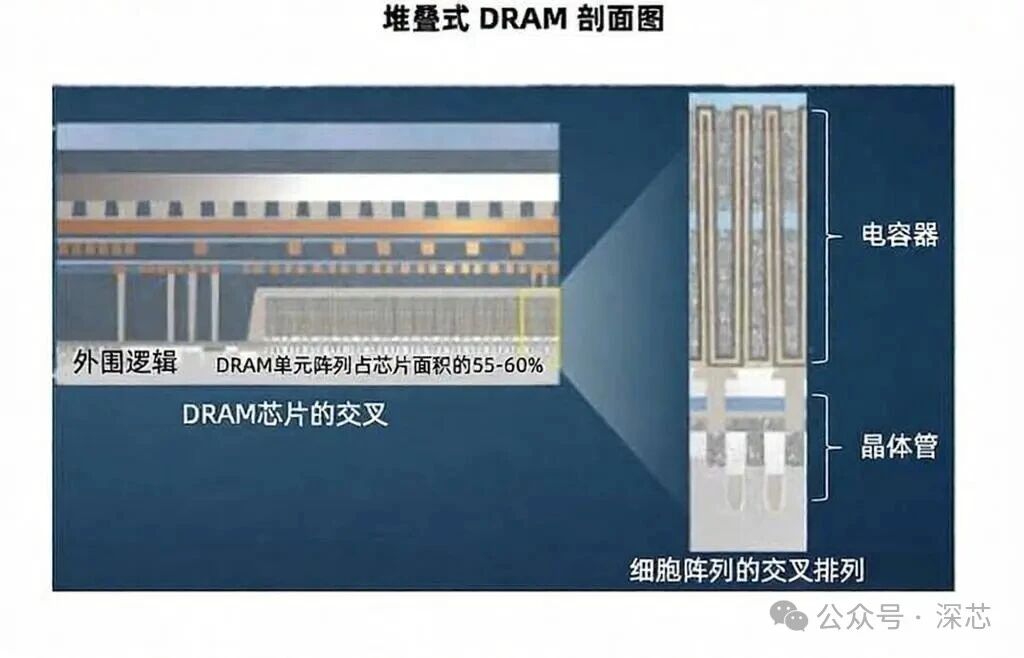

 作为电子设备核心的内存芯片，DRAM动态随机存取存储器凭借超高读写速度和存储密度，成为手机、电脑、服务器等各类终端不可或缺的核心元器件。不同于结构稳定的SRAM和主打大容量存储的NAND闪存，DRAM的技术架构存在天然的物理短板，同时在工艺制造、电路设计、系统适配等多个维度，都面临着难以突破的行业瓶颈，这也是高端DRAM芯片长期存在技术壁垒的核心原因。DRAM的所有技术难题，根源都来自其基础的1T1C单元结构，也就是单晶体管搭配单电容的存储架构。它的存储原理十分简单，依靠电容储存电荷区分数据0和1，但电容本身存在无法规避的漏电特性。受PN结漏电、量子隧穿效应影响，电容内部的电荷会持续流失，无法长期保存数据。这就要求设备必须定时对存储单元进行刷新补电，行业通用的刷新周期仅为64毫秒。频繁的刷新操作不仅会占用芯片带宽、增加设备功耗，还会在刷新时段限制内存的正常读写工作，而高温环境会进一步加剧漏电问题，大幅提升DRAM的运行稳定性压力，这是DRAM与生俱来的物理缺陷，无法从底层架构上彻底根除。  为了适配芯片小型化、高密度的发展需求，DRAM存储单元的尺寸被持续压缩，这就催生了电容制造的核心工艺难题。电容的储电量直接决定数据存储的稳定性，尺寸越小的电容，储存的电荷总量越少，数据抗干扰能力就越弱、信噪比也会持续下降。为了解决平面电容面积不足的问题，行业目前普遍采用深沟槽电容和堆叠电容两种技术，通过向硅片纵深挖掘、多层堆叠的方式，在极小的单元面积内提升电容容量。但这套工艺的落地难度极高，高深宽比的沟槽刻蚀很难保证均匀性，侧壁的细微瑕疵都会直接导致存储单元失效。同时，当前芯片采用的氧化铝、氧化锆等高介电常数介质薄膜，厚度仅为数纳米，既要保障足够的储电性能，又要抑制漏电，薄膜制备的精度控制、缺陷管控难度都达到了芯片制造的顶尖水准。  除了电容工艺，配套的访问晶体管设计也是一大技术难点。作为连接电容与位线的核心器件，DRAM单元晶体管需要兼顾两种相互制约的性能：关闭状态下必须维持极低的漏电流，避免电容电荷流失，保障数据保存时长；开启状态下又要具备充足的导通电流，满足高速读写的需求。随着芯片制程不断微缩，晶体管的短沟道效应愈发明显，关态漏电流持续攀升，直接压缩了数据保持时间，极大影响了内存的稳定性，这也让DRAM专用晶体管的器件设计、掺杂工艺的调试难度持续升级。 独特的破坏性读出机制，让DRAM的电路设计复杂度大幅提升。在读取数据时，位线会与存储电容产生电荷共享，电容原本储存的电荷会被改变，这意味着每一次数据读取都会破坏原始数据。因此，芯片完成读取操作后，必须立刻通过回写、预充电流程恢复数据。整个过程需要依靠灵敏放大器识别数据，但随着存储阵列规模不断扩大，位线寄生电容持续增加，有效信号的电压差变得极其微弱。这就要求灵敏放大器必须具备高精度、抗干扰、高速响应的特性，能够在复杂的噪声环境和工艺偏差中精准分辨微小信号，对位线、字线的寄生RC参数优化、阵列分段架构设计都提出了严苛要求。 大规模量产的良率与单元一致性问题，是制约DRAM产业化发展的关键瓶颈。一颗DRAM芯片包含数十亿个存储单元，只要单个单元存在缺陷，就可能导致整颗芯片失效。刻蚀精度、薄膜厚度、半导体掺杂的微小工艺波动，都会造成不同单元的电容容量、漏电速率、数据保持时间存在差异，诞生大量稳定性较差的弱单元。行业只能依靠后期测试筛选、ECC纠错技术弥补缺陷以及repair修复技术，大幅增加了生产和设计成本。与此同时，单元间的信号耦合干扰问题愈发突出，字线、位线的电磁耦合，会引发相邻单元的电荷串扰，其中典型的行锤效应会因高频重复激活同一行单元，导致相邻行数据错乱，必须额外搭载专用的硬件防护电路，进一步增加了芯片的设计复杂度。 在系统应用层面，DRAM的技术短板同样持续凸显。新一代DDR5内存的传输速率不断突破上限，但高速运行带来了严重的信号完整性问题，电源噪声、时序偏移都会影响设备运行稳定性。DRAM拥有一套复杂的时序参数体系，读写、预充电、刷新等操作都需要严格匹配时序，对主控芯片的调控精度要求极高。同时，其功耗与性能的矛盾始终无法平衡，高密度存储架构下，刷新、读写带来的功耗损耗持续增加，而设备轻量化、低功耗的发展趋势，又对内存功耗控制提出了更高要求。除此之外，DRAM的工作性能受温度影响极大，高温会加速漏电、提升刷新压力，低温则会改变载流子迁移率，造成时序参数偏移，大幅拓宽了设备的适配难度。 从摩尔定律微缩趋势来看，DRAM的技术迭代已经陷入明显瓶颈。逻辑芯片可以通过缩小晶体管尺寸实现性能升级，但DRAM的核心性能取决于电容储电能力，单纯缩小物理尺寸只会加剧漏电和信号衰减问题。目前行业已经放弃单纯的制程微缩，转而优化电容立体结构、升级介质材料，但这类优化手段的提升空间持续收窄，工艺成本和技术难度却呈指数级上升，成为阻碍DRAM性能进一步突破的核心壁垒。 整体来看，DRAM的所有技术难点，都围绕其1T1C的基础物理架构展开。电容漏电、破坏性读出的先天特性，决定了它必须依赖刷新、纠错、防护等辅助技术；而高密度、高速、低功耗的行业需求，又不断放大工艺制造、电路设计、系统适配的后天难题。相较于结构稳定、无需刷新的SRAM，以及大容量、非易失性的NAND闪存，DRAM的技术取舍更为艰难，这也是其长期占据高端存储核心地位、同时具备极高技术壁垒的根本原因。 |
