在芯片量产测试过程中，绝大多数良率波动、参数异常、误测漏测、芯片损伤问题，均由设备精度偏移、治具老化损耗、操作不规范、环境异常导致，而非芯片本体不良。本篇汇总量产场景中高频、典型、易混淆的设备&治具异常问题，统一按照「异常现象→核心根因→快速判定方法→现场整改方案→长效预防措施」标准化拆解，适配测试、品质、设备、工艺人员快速排查落地，可直接作为现场异常处理SOP使用。

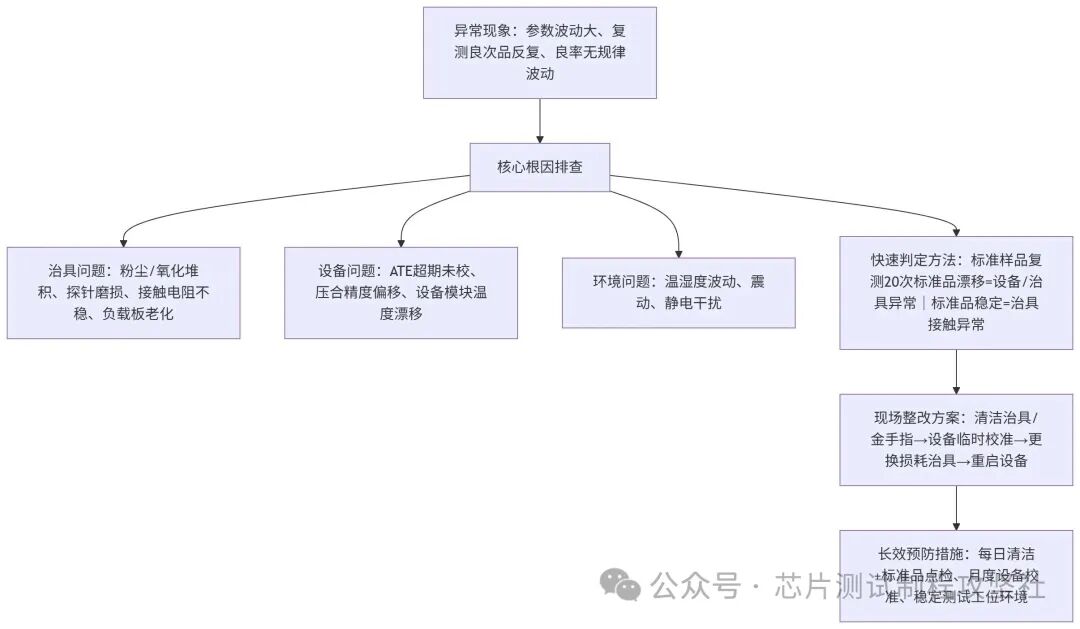

一、测试参数漂移、复测一致性差（数值忽高忽低）

异常现象：同一批次芯片、同一测试程序、同一工况下，电性参数（电压、电流、阻值、频率）波动大；复测良品变不良、不良复测变良品，数据重复性差，良率无规律波动。

核心根因（设备&治具端）

治具问题：测试座/探针卡表面粉尘、锡渣、氧化层堆积；探针弹性疲劳、针尖磨损，接触电阻不稳定；负载板金手指氧化、线路老化，寄生参数漂移。

设备问题：ATE测试机超期未校准，基础测试精度偏移；探针台、分选机压合压力轻微偏差，对位精度下降；设备运行温度过高，内部模块稳定性变差。

环境问题：测试工位温湿度波动超标、静电干扰、台面轻微震动，影响高精度参数采集。

快速判定方法：使用标准校准样品连续复测20次，若标准品参数依然漂移，直接锁定设备/治具异常；若标准品稳定、量产品波动，优先排查治具接触状态。

现场整改方案：立即停机清洁探针卡、测试座、负载板金手指；对ATE设备、探针台进行临时精度校准；更换接触电阻超标的损耗治具；重启设备消除模块运行异常。

长效预防措施：严格执行每日治具清洁、每日标准品复测点检；按期完成设备月度精度校准；稳定工位温湿度，杜绝工位震动、粉尘堆积。

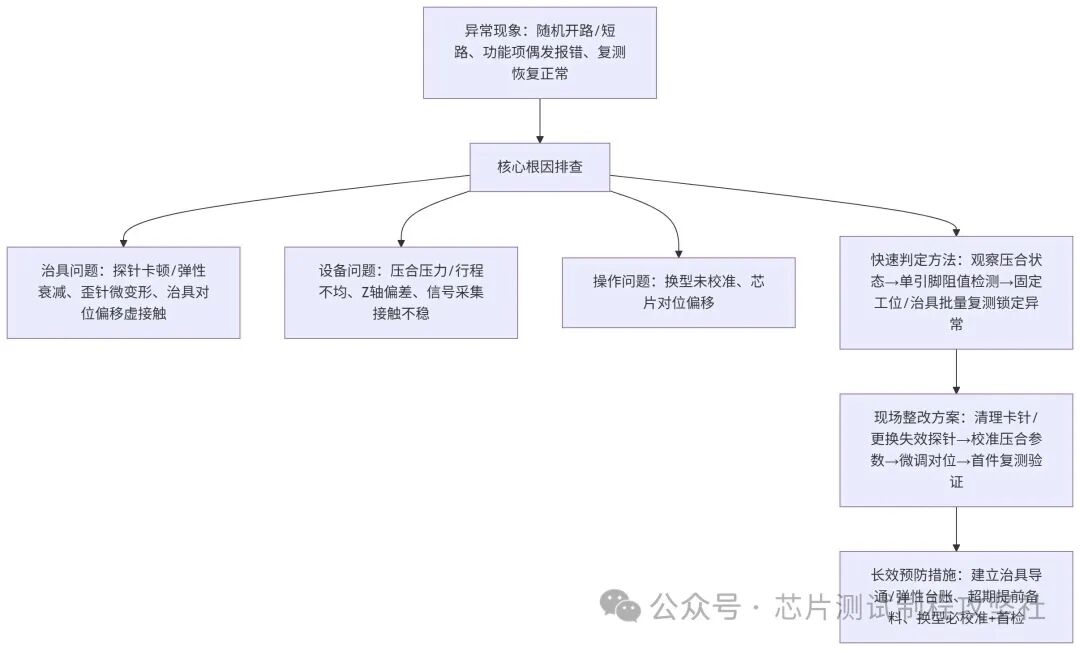

二、间歇性不通电、虚测、误测、漏测

异常现象：芯片偶尔测试不通、报错开路/短路；部分功能项随机测试失败；无规律误判不良，复测后恢复正常，无批量固定不良特征。

核心根因（设备&治具端）

治具核心问题：测试座Pogo Pin探针弹性衰减、卡针、回弹卡顿；探针卡歪针、微变形、针尖平整度不一致；治具长期使用出现轻微下沉、对位偏移，导致局部引脚虚接触。

设备核心问题：分选机压合行程不足、压合压力不均匀；探针台Z轴行程偏差，接触力度忽大忽小；设备信号采集模块接触不稳定。

操作问题：换型后未充分校准，治具定位轻微偏移，芯片摆放对位偏差。

快速判定方法：观察测试压合过程是否到位；导通测试治具单引脚接触电阻，排查引脚阻值波动点位；批量复测固定工位/固定治具，锁定异常硬件。

现场整改方案：清理卡滞探针、更换弹性失效的测试座探针；重新校准分选机压合行程与压力；微调探针台对位参数；换型后追加多颗首件复测验证。

长效预防措施：建立治具弹性、导通性专项点检台账；临近寿命上限的治具提前备料更换；每次换型必须完成对位校准与首件验证。

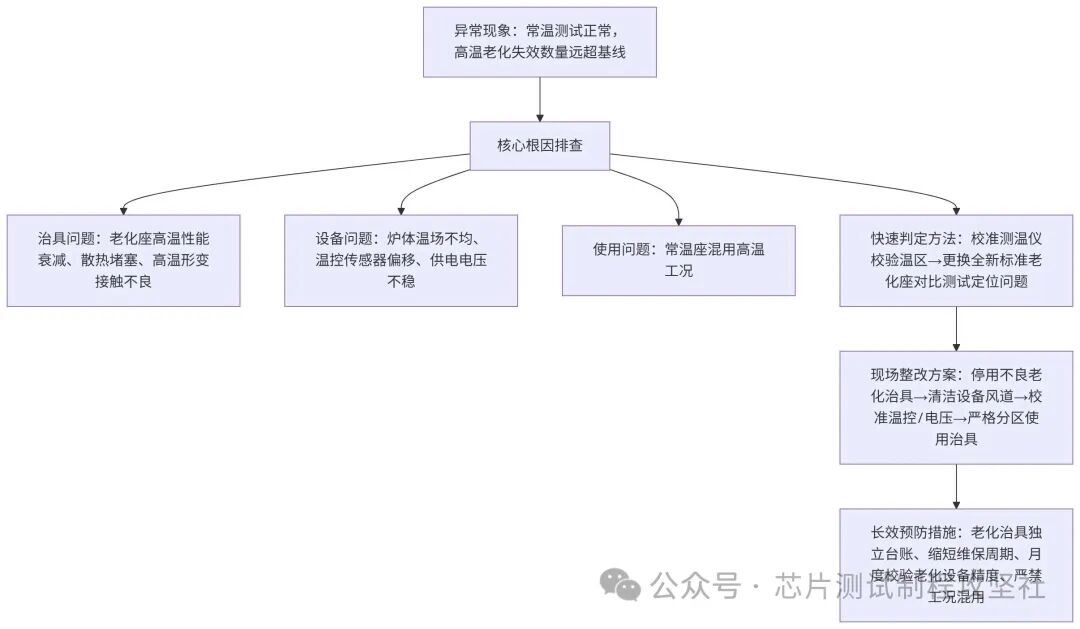

三、高温老化测试失效率异常偏高

异常现象：HTOL/高温老化测试后，芯片失效数量远超常规基线；同批次芯片常温测试正常，仅高温工况批量报不良。

核心根因（设备&治具端）

治具问题：高温老化座专用治具老化衰减，高温下探针弹性、接触电阻漂移；老化座散热结构积尘堵塞，局部温度聚集偏高；治具材质耐高温性能衰减，高温下形变导致接触不良。

设备问题：老化炉温场分布不均、局部温区偏差超标；设备温控传感器偏移，实际温度与设定温度不符；老化供电模块电压输出不稳定。

混用问题：常温测试座替代高温老化座使用，高温工况下快速失效、接触异常。

快速判定方法：用校准测温仪校验老化炉各温区温度；更换全新标准老化座对比测试，若失效率恢复正常，判定为旧治具失效。

现场整改方案：停用老化衰减、散热不良的老化治具；深度清洁老化炉风道、散热模块；校准设备温控参数与电压输出精度；严格区分常温/高温治具，杜绝混用。

长效预防措施：高温老化治具单独台账管控，缩短保养与更换周期；每月校验老化设备温场精度、供电稳定性；严禁跨工况混用治具。

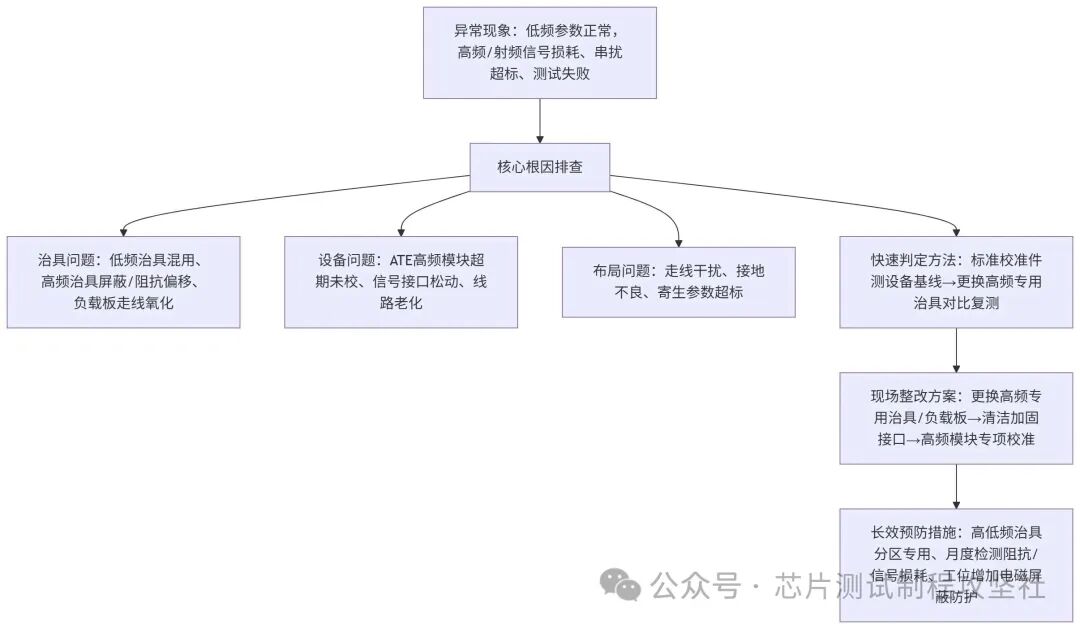

四、高频/射频测试信号损耗超标、串扰异常

异常现象：射频、高速数字、高频芯片测试出现信号损耗过大、串扰超标、阻抗不匹配，高频参数测试失败，低频参数测试完全正常。

核心根因（设备&治具端）

治具问题：使用普通低频测试座替代高频专用治具，无阻抗匹配结构、无屏蔽设计；高频测试座长期使用后屏蔽层老化、探针阻抗偏移；负载板高频走线积尘、氧化，寄生参数变大。

设备问题：ATE高频测试模块超期未校准，信号输出、采集精度偏移；设备接口松动、信号传输线路老化。

布局问题：负载板走线干扰、接地不良，高频信号串扰严重。

快速判定方法：使用高频标准校准件测试设备基线；更换高频专用治具复测，对比信号损耗、串扰数据，快速定位异常点位。

现场整改方案：更换匹配阻抗的高频专用测试座与负载板；清洁高频接口、金手指，重新加固接线；对ATE高频模块专项精度校准。

长效预防措施：高频、低频治具分区专用、严禁混用；高频硬件增加专项月度阻抗、信号损耗检测；高频测试工位做好电磁屏蔽防护。

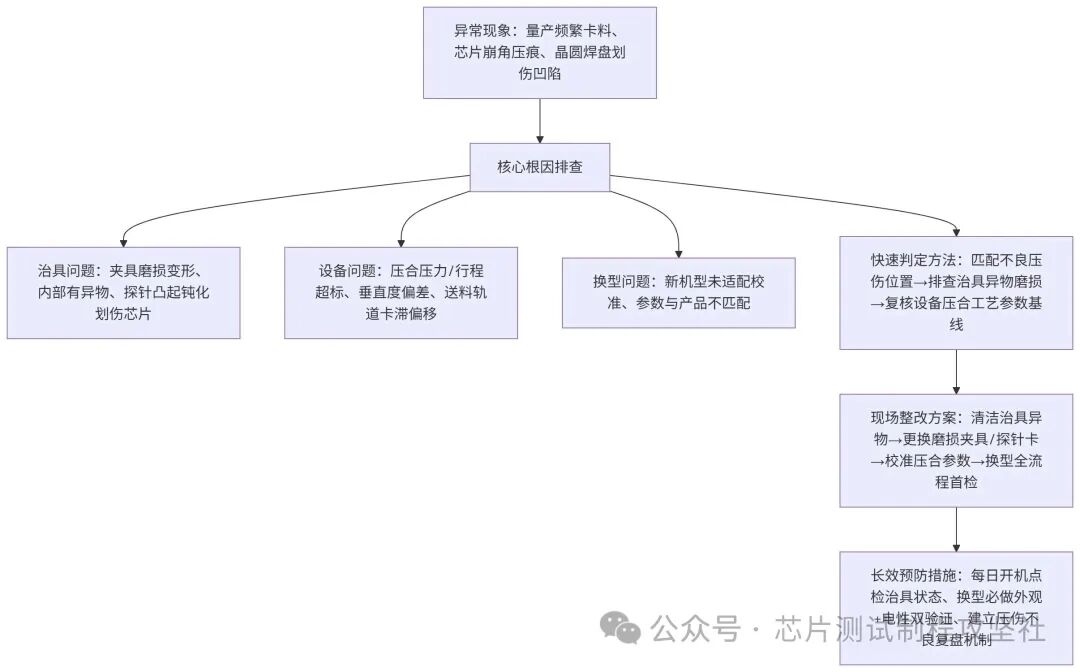

五、批量卡料、芯片压伤、崩角、焊盘划伤

异常现象：量产过程频繁卡料、掉料；芯片封装崩角、壳体压痕；晶圆测试出现焊盘划伤、压凹，批量外观不良。

核心根因（设备&治具端）

治具问题：测试夹具定位槽磨损、变形、尺寸偏移；治具内部残留锡渣、粉尘、异物，导致芯片放置偏移；探针卡针尖钝化、偏针、凸起，压合划伤焊盘。

设备问题：分选机压合压力过大、行程超标、压合垂直度偏差；探针台下压参数异常，压力过载；设备送料轨道偏移、卡滞。

换型问题：产品换型后未校准压合参数、未适配新治具，参数与产品不匹配。

快速判定方法：检查不良芯片压伤位置，对应排查治具异物、磨损点位；复核设备压合压力、行程参数，对比标准工艺参数基线。

现场整改方案：立即清洁治具所有异物、粉尘；更换变形、磨损的夹具与不良探针卡；下调校准设备压合压力与行程；换型后重新做全流程首件验证。

长效预防措施：每日开机检查治具完整性、清洁度；换型必做参数校准与首件外观+电性双验证；建立压伤不良专项复盘机制。

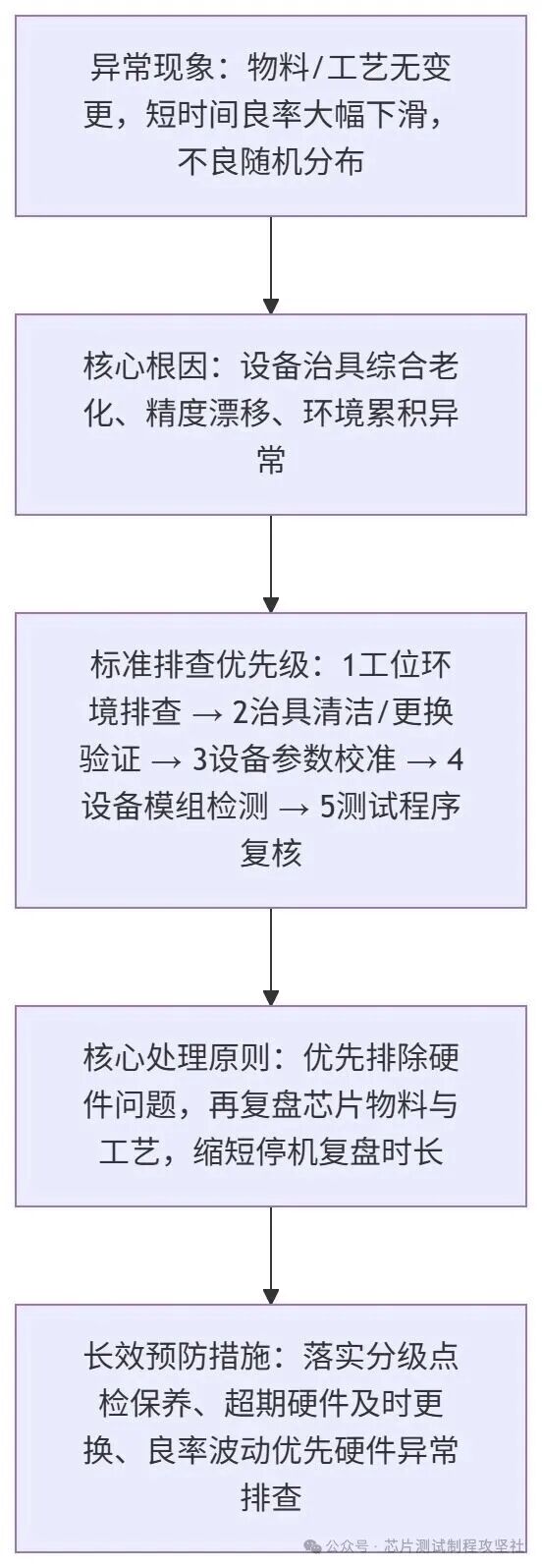

六、测试良率批量突降（无芯片工艺异常）

异常现象：芯片晶圆、封装工艺无变更，物料无异常，短时间内测试良率大幅下滑，无固定失效项，不良随机分布。

核心根因：多为设备治具综合老化导致，包含治具整体损耗、设备精度漂移、环境长期累积偏差，是量产中最容易误判的硬件类异常。

排查优先级（标准流程）：工位环境排查→治具清洁/更换排查→设备参数校准→设备模组检测→程序版本复核。

处理原则：良率异常优先锁定硬件，排除设备治具问题后，再复盘芯片物料与工艺，大幅缩短异常停机复盘时间。

通用总结：

1、芯片测试异常排查核心逻辑——电性波动看治具，精度偏移看设备，批量异常看标准，随机异常看状态。所有软性、间歇性、无规律的量产品质问题，90%均可通过标准化设备治具点检、保养、更换、校准彻底解决。

2、间歇性不通、虚测、误测：核心原因是测试座接触不良、探针弹性疲劳、压合压力不均、对位偏位

3、高温老化测试失效偏高：治具散热不良、局部高温、温度管控不准、老化座性能衰减

4、高频测试信号损耗超标：测试座非专用高频结构、阻抗不匹配、负载板走线干扰、治具屏蔽性差

5、批量卡料、压伤芯片：夹具定位变形、压合行程异常、治具异物残留、换型校准不到位
