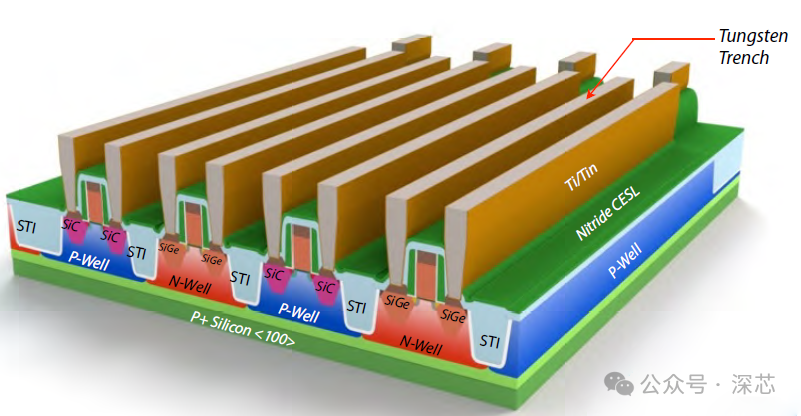

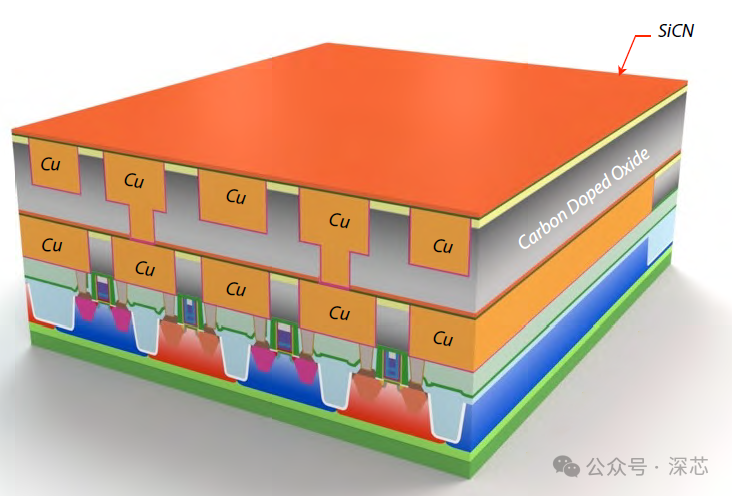

 在芯片微米级的精密世界里，金属互连系统如同“神经网络”，维系着晶体管与电路模块的信号传输和能量供给。其中，Contact（接触孔）与Via（通孔）这两种看似相似的“连接通道”，却有着明确的材料分工——Contact填充钨（W），Via则采用铜（Cu）。这一选择并非随意为之，而是工程师在材料特性、工艺兼容性与芯片性能之间反复权衡的最优解，背后藏着半导体制造的核心工程智慧。先厘清边界：Contact与Via的核心差异要理解材料选择的逻辑，首先要明确两者的功能定位与所处环境的差异。Contact是晶体管与第一层金属（M1）之间的“桥梁”，直接连接硅基底的源极、漏极或栅区，处于芯片最核心的“前端工艺区”，环境极度敏感。其孔径极小，通常仅几十纳米，且纵横比高，对填充的致密性要求极高。而Via则是不同金属层之间（如M1→M2、M2→M3）的“枢纽”，位于芯片的“后端互连区”，主要负责传输信号、电源和电流，相对尺寸更大，工艺设计的自由度更高。 简单来说，Contact是“接触硅的关键接口”，关乎器件本身的稳定性；Via是“金属之间的传输通道”，关乎互连网络的效率。两者所处的物理与工艺环境截然不同，自然需要适配不同特性的金属材料。 Contact选钨：稳字当头，守护芯片核心Contact之所以坚定选择钨，核心原因在于钨的“稳定性”——它能在芯片前端复杂的工艺环境中，守护硅基器件的性能不被破坏，同时满足微小孔径的填充要求。 首先，钨的化学性质极度“沉稳”，不会与硅或氧化硅发生剧烈反应，更不会像铜那样轻易扩散到硅基底中。铜一旦扩散进硅，会形成深能级陷阱，导致器件漏电、寿命缩短甚至直接失效，而钨的“钝性”从根本上规避了这一风险。其次，钨的填充工艺极具优势。Contact的小孔深且窄，高纵横比的结构对填充技术提出了严苛要求，而钨采用化学气相沉积（CVD）工艺，能从孔底逐层均匀生长，台阶覆盖率极佳，可完美填满微小孔洞，不易留下空洞（void），配合Ti/TiN阻挡层，还能进一步降低接触电阻。此外，钨的热稳定性极强，在前端工艺必需的高温退火、硅化等环节中，仍能保持结构稳定，而铜在这样的高温环境下会迅速扩散，根本无法兼容。 对于直接接触硅核心的Contact而言，“可靠”远比“高效”重要。钨或许电阻率不算最低（约5.5 µΩ·cm），但它的稳定性足以保障器件的良率和寿命，这是其成为Contact首选材料的关键。  Via用铜：高效传输，提升芯片性能与Contact的“稳”不同，Via的核心需求是“高效”——降低信号延迟、减少功耗，让芯片跑得更快。铜的低电阻率特性，恰好完美匹配这一需求。 铜的电阻率仅约1.68 µΩ·cm，远低于钨的5.5 µΩ·cm，在长距离信号传输中，能显著降低RC延迟（电阻-电容延迟），这是提升芯片运行速度、降低功耗的核心关键。其次，铜的填充工艺与后端互连的需求高度适配。后端工艺采用“大马士革工艺”（嵌入式工艺）：先在介质层中刻出沟槽和Via孔，再沉积Ta/TaN阻挡层和种子层，最后通过电镀工艺填充铜。这种工艺在Via的宽槽结构中效率极高，能获得高纯度、低电阻的金属互连，且可同步完成通孔和互连线的制作，减少20%-30%的工艺步骤，大幅提升生产效率。此外，在多层金属堆叠的互连网络中，铜的低阻优势会被持续放大，成为高速信号和电源分布的理想“主干”，这是钨无法比拟的。  为什么铜不能用在Contact？既然铜的导电性能如此优异，为何不将其应用于Contact？答案是“风险不可控”。首先，铜的扩散风险无法在Contact的微小结构中完全规避，即使使用Ta/TaN阻挡层，在几十纳米的小孔中也难以实现完全覆盖，一旦阻挡层存在缺陷，铜扩散会直接导致器件失效。其次，为了阻挡铜扩散，必需的厚阻挡层会占据本就狭小的Contact空间，大幅增加接触电阻，违背了Contact降低电阻的核心需求。最后，铜与前端高温工艺不兼容，而Contact所在的前端区无法绕过这些高温步骤，这从工艺层面直接限制了铜的应用。 材料分工的本质：工艺与性能的精准平衡钨与铜的分工，本质上是芯片制造中“工艺兼容性”与“性能需求”的精准平衡。前端工艺直接决定器件特性，一旦出现问题，整片晶圆可能报废，因此必须选用“稳健可靠”的钨，守住良率底线；后端互连的核心是提升传输效率，且工艺容错率更高，即使出现局部问题，也可通过重布线修复，因此可以大胆采用“高效导电”的铜，追求性能最优。 从可靠性角度看，铜的电迁移问题虽可通过阻挡层缓解，但仍需严格管控；而钨在高温循环和应力环境下表现优异，不易发生电迁移，是守护器件核心的更优选择。这种“前端稳、后端快”的材料搭配，构成了芯片互连系统的核心架构。 先进节点的探索：材料分工的未来演进随着制程进入3nm、2nm甚至更小节点，接触电阻逐渐成为性能瓶颈，业界开始探索Co（钴）、Ni（镍）、Ru（钌）等新型材料替代钨作为Contact材料，以在保持稳定性的同时降低电阻。但这些新材料仍需解决阻挡层适配、化学机械抛光（CMP）兼容、热稳定性等一系列整合难题，目前工业界的主流方案依然是“钨用于Contact，铜用于后端Via”。 芯片制造中的每一处材料选择，都是工程师对物理特性、工艺限制与性能需求的深度权衡。钨与铜的“分工协作”，看似简单的材料差异，实则是半导体工业几十年技术积累的智慧结晶，支撑着芯片从微米级到纳米级的持续演进。 |
