IC带电ESD测试方法介绍

时间:2023-12-28 21:08来源: IC EMC集成电路电磁兼容技 作者:ictest8_edit 点击:



本期介绍IC带电ESD测试方法,这个方法比较特殊,目前没有测试标准,是在IC业内使用的测试规范,早期出现在IEC62215-3的提案中,后面在发布版中被取消了。而且,很容易与IC不带电的ESD测试标准弄混淆。下面对整个测试方法进行简要介绍。

ESD干扰源波形:

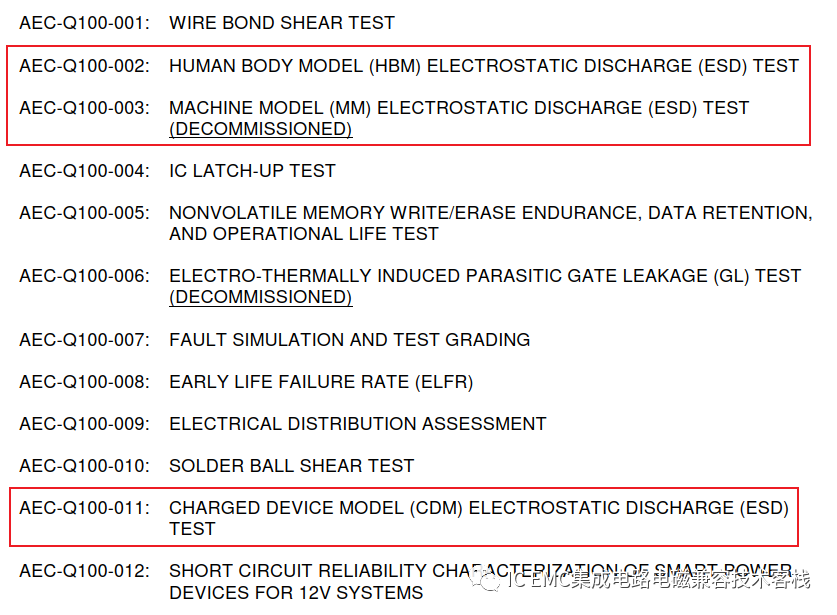

IC不带电的ESD测试标准,所谓“不带电”是指测试的时候IC不供电,比如车规认证标准AEC-Q100中的3项ESD测试,采用的ESD干扰源波形模型参照的标准为ANSI/ESDA/JEDEC JS-001(HBM模型)、ANSI/ESDA/JEDEC JS-002(CDM模型)和EIA/JESD22-A115(MM模型)。

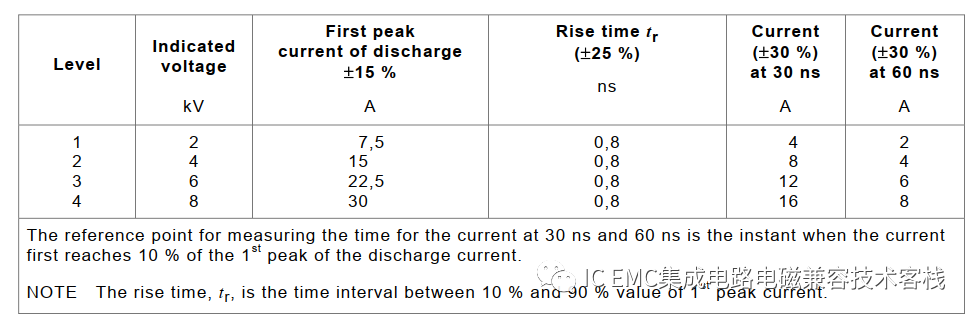

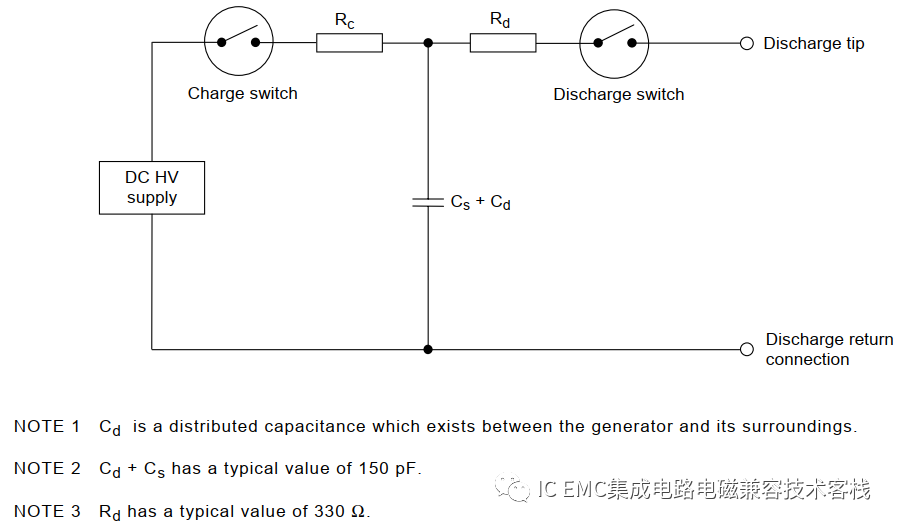

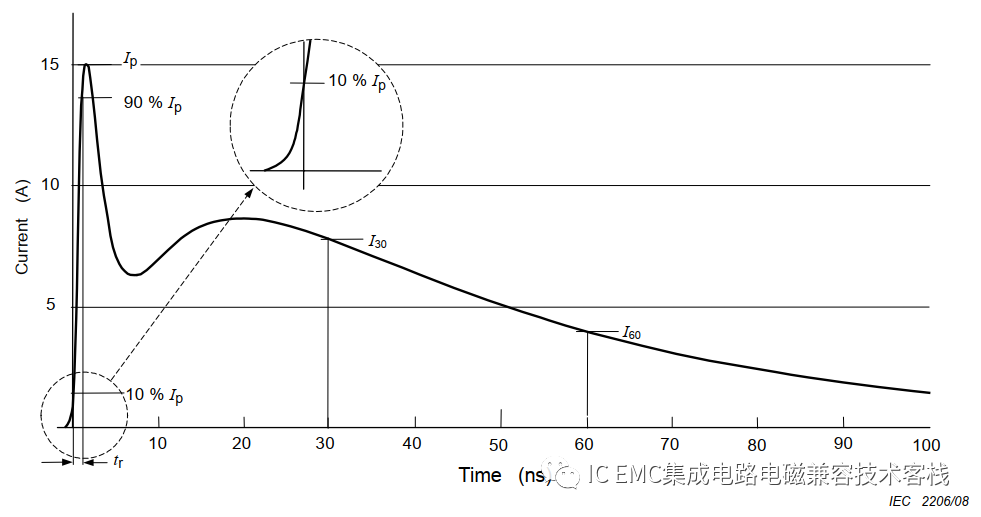

IC带电的ESD测试方法采用的ESD干扰源波形模型,测试时IC必须工作在正常工作状态,依据系统级测试标准IEC61000-4-2或车规标准ISO 10605,模型的等效电路、典型波形和参数见下图,这些参数也是市面上成熟的ESD枪或者ESD探头需要满足的技术指标。




ESD枪或探头:

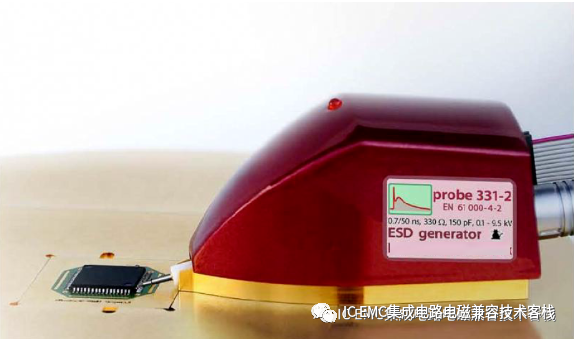

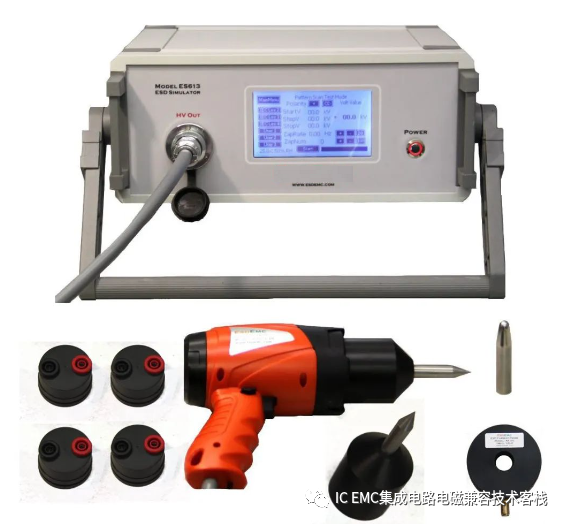

目前做IC带电ESD测试,主要有两种ESD干扰源设备,一种是采用系统级ESD测试的ESD枪,另一种是由德国一家公司设计生产的ESD探头,更加适用于芯片测试。




ESD测试配置:

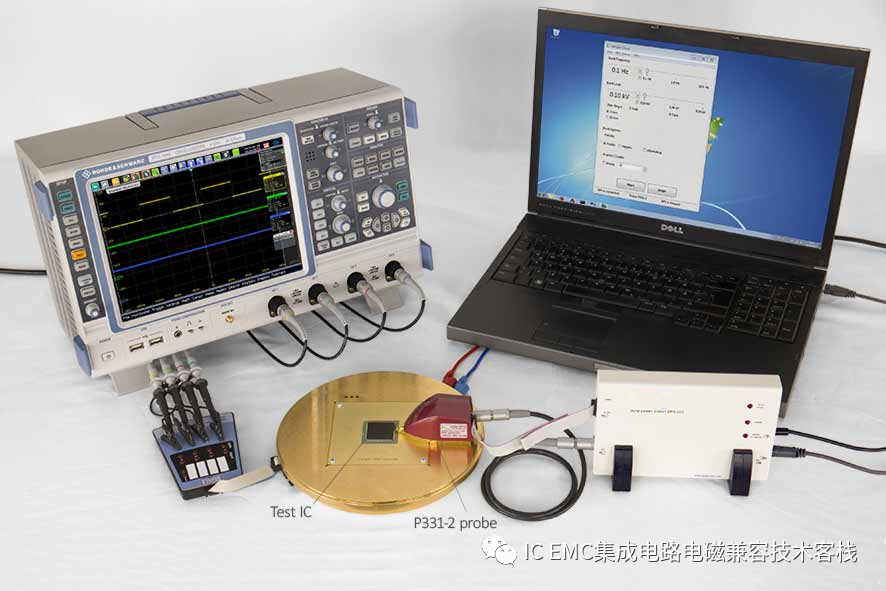

通用的测试布置主要包括ESD探头、接地铜盘夹具、监测设备和PC控制电脑。

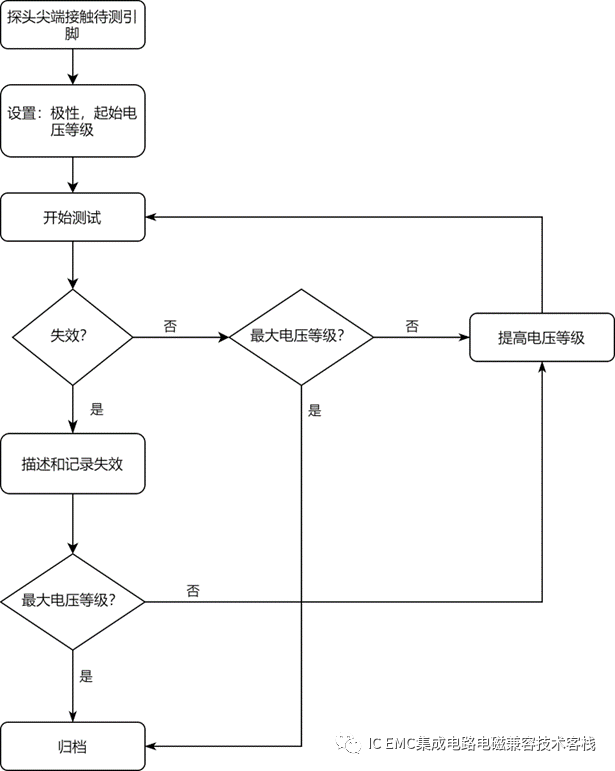

测试流程:




以上是整个测试方法涵盖的内容,当然,实际测试过程中还有一些注意事项,这里就不再具体说明了,欢迎感兴趣的关注、私信交流讨论。
