DC/DC电源模块失效分析：从上管烧毁到瞬态过压的
时间:2026-02-20 17:42来源:Top Gun Lab Top Gun实验室 作者:ictest8_edit 点击:
次
电源模块的可靠性是电子系统稳定运行的基石。本文将以一起某型号DC/DC电源模块的失效案例为切入点，详细解析故障分析的流程、物理证据，并基于工程经验和电路原理，推断出导致芯片核心组件烧毁的最可能根因。
一、故障现象与初步测试
本次分析的样品为一块DC/DC电源模块。在初步的电性能测试中，我们观察到以下关键异常：
1. 电气异常：Vin-Vout短路

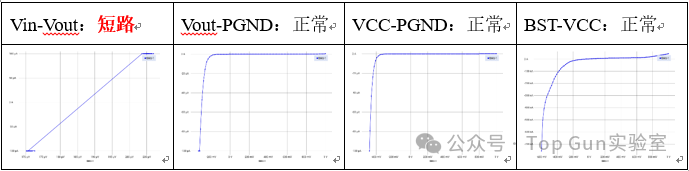

通过IV特性测试，我们发现模块的Vin（输入电压）与Vout（输出电压）管脚之间存在短路现象。这直接表明电源通路中的主开关元件或相关保护电路已发生击穿。
|
测试项 |
结果 |
异常分析 |
|
Vin-Vout |
短路 |
主电源路径击穿，通常指向高侧开关管 |
|
Vout-PGND |
正常 |
低侧开关管或输出电容未见明显异常 |
|
VCC-PGND |
正常 |
控制电路供电正常 |
2. 无损检测：排除外部因素
为确保故障信息的完整性，我们首先进行了无损检测，结果均显示未见明显异常：
o 外观检查： 无物理损伤、裂纹或变色。
o X射线检查： 内部键合线、芯片位置、焊点均正常。
o 声扫检查： 封装内部未见分层或空洞缺陷。
结论： 故障并非由外部应力或封装缺陷引起，而是源于芯片内部的电应力失效。
二、物理证据：锁定故障点
在排除外部因素后，我们对芯片进行了开盖（Decapsulation）操作，并使用光学显微镜（OM）进行内部检查。

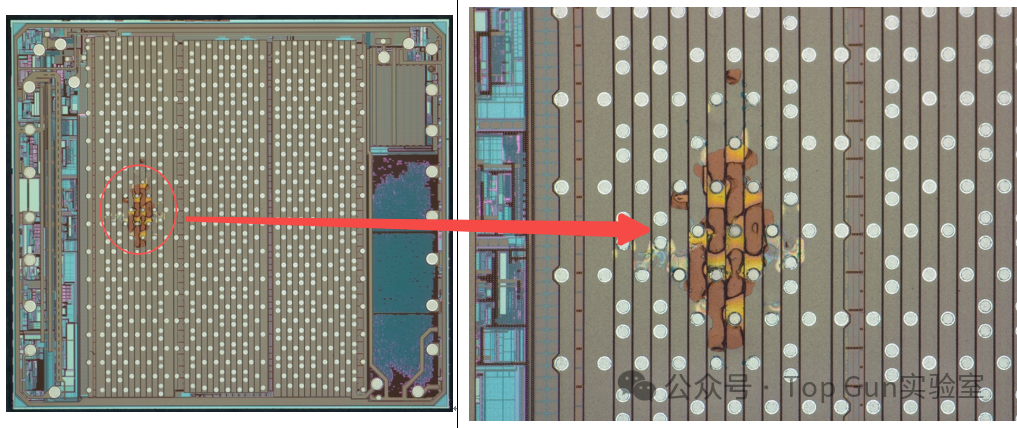

OM检查结果： 芯片内部的上管（High-side MOSFET） 区域存在明显的烧毁形貌。
技术解读： 上管是同步降压（Buck）DC/DC转换器中直接连接Vin的开关管。其烧毁是Vin-Vout短路的直接物理证据。MOSFET的击穿烧毁通常是由于其漏源电压（Vds）或漏极电流（Id）瞬时超过了器件的绝对最大额定值（Absolute Maximum Ratings），导致雪崩击穿或热击穿。
至此，故障点被精确锁定为：DC/DC芯片内部的上管MOSFET击穿短路，
上管烧毁形貌是典型的过压击穿特征。
三、根因推断：最可能的失效机制
基于上管烧毁这一核心证据，我们将故障根因锁定在瞬态过应力上。报告提出了三个假设，我们将逐一分析并推断最可能的根因。
1. 假设一：芯片固有耐压不足（设计缺陷）
o 分析： 如果芯片的Vin耐压规格本身就低于应用电压，或同批次芯片存在一致性问题，则可能导致失效。
o 判断： 这种可能性较低，除非是新导入的器件或设计裕量极小。如果Vin长期处于临界状态，失效可能表现为老化加速而非瞬时烧毁。需要通过对同批次未失效芯片进行极限耐压测试来验证。
2. 假设二：应用环境输入过压（系统应力）
o 分析： 系统在运行过程中，可能存在热插拔、负载瞬变或系统电源切换等场景，在Vin端产生电压尖峰，超过了芯片上管的Vds额定值。
o 判断： 这是开关电源失效的常见原因。但我们需要找到产生这个尖峰的具体机制。
3. 假设三：反向Boost效应导致的瞬态过压（工作模式问题）
o 分析： 在开关机等瞬态时序下，如果DC/DC芯片处于FCCM（强制连续导通模式），可能发生反向Boost现象。
o 在FCCM模式下，电感电流允许反向。当系统关机或Vin突然下降时，如果Vout侧仍有储能（如大电容），Vout会通过电感向Vin侧反向供电。此时，电感电流反向，流经上管的体二极管，并在关断瞬间，由于寄生电感和电流的快速变化（di/dt），会在Vin端产生一个巨大的瞬态电压尖峰。这个尖峰电压可能远超芯片规格，直接导致上管击穿。
o 机制的特异性： 在DC/DC转换器中，反向Boost是一个高度特异且危险的瞬态过压生成机制，它能产生比普通电源纹波或尖峰更高、更尖锐的电压应力。
o 工程经验： 在同步整流的Buck转换器中，尤其是在FCCM模式下，开关机时序控制不当或Vout侧储能过大，极易引发反向Boost，导致Vin侧开关管失效。
o 因此，最可能的根因是：在开关机或特定负载瞬态时序下，芯片处于FCCM模式，引发了反向Boost效应，在Vin端产生了超过上管Vds额定值的瞬态电压尖峰，导致上管击穿烧毁。
四、后续验证与建议
为了最终确认根因，我们建议进行以下关键验证工作：
o Vin波形监测： 使用高带宽示波器，在模块的开关机瞬间和重载/轻载切换时，精确捕捉Vin端的电压波形，重点观察是否存在超过规格书指标的瞬态尖峰。
o 模式与时序分析： 结合芯片规格书，分析在FCCM模式下，开关机时序是否留有足够的裕量来抑制反向Boost效应。
总结： 这起失效案例再次提醒我们，在电源设计中，瞬态应力往往是导致器件失效的隐形杀手。对开关机时序和工作模式的深入理解，是确保系统长期可靠性的关键。
|
