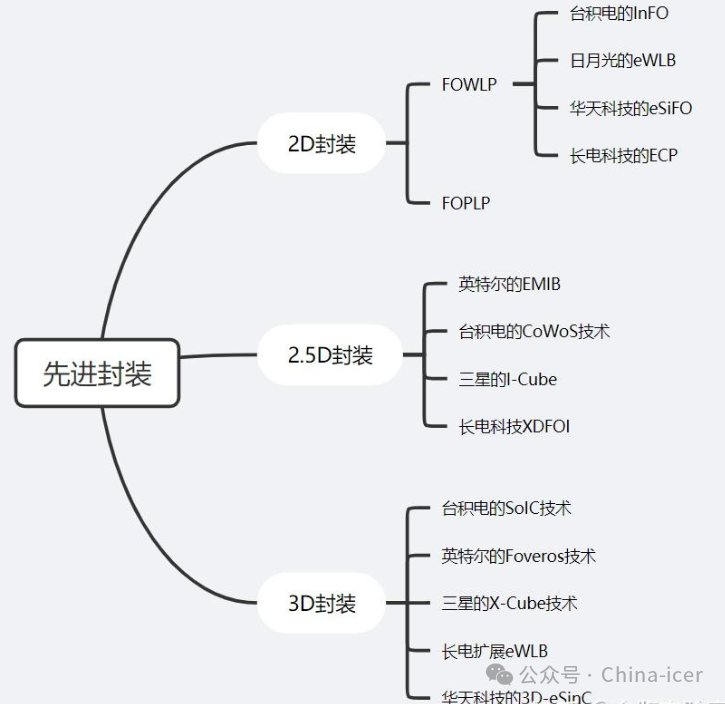

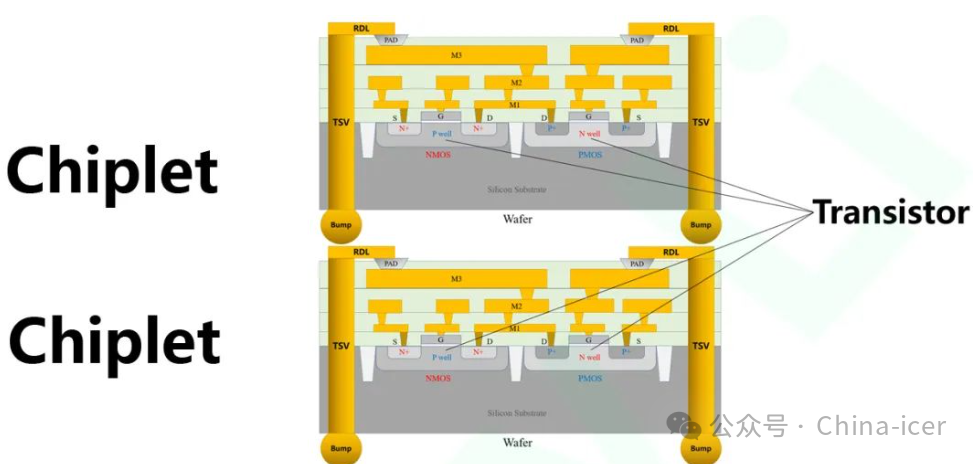

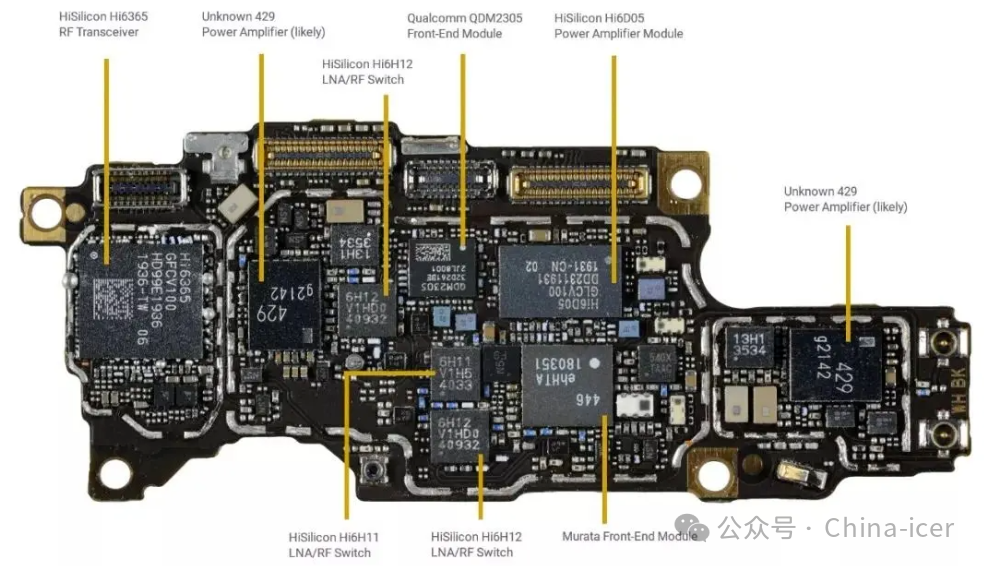

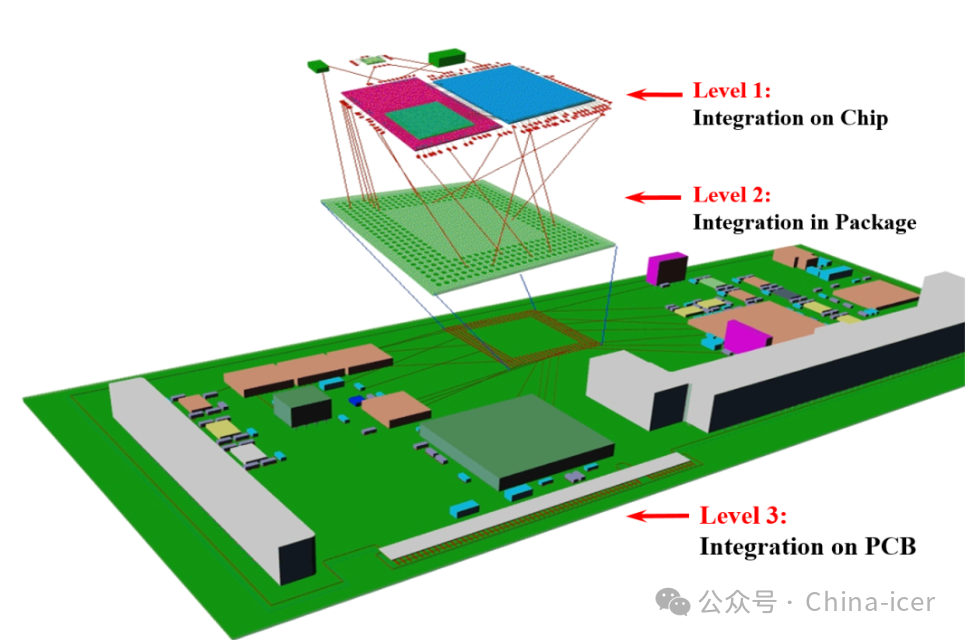

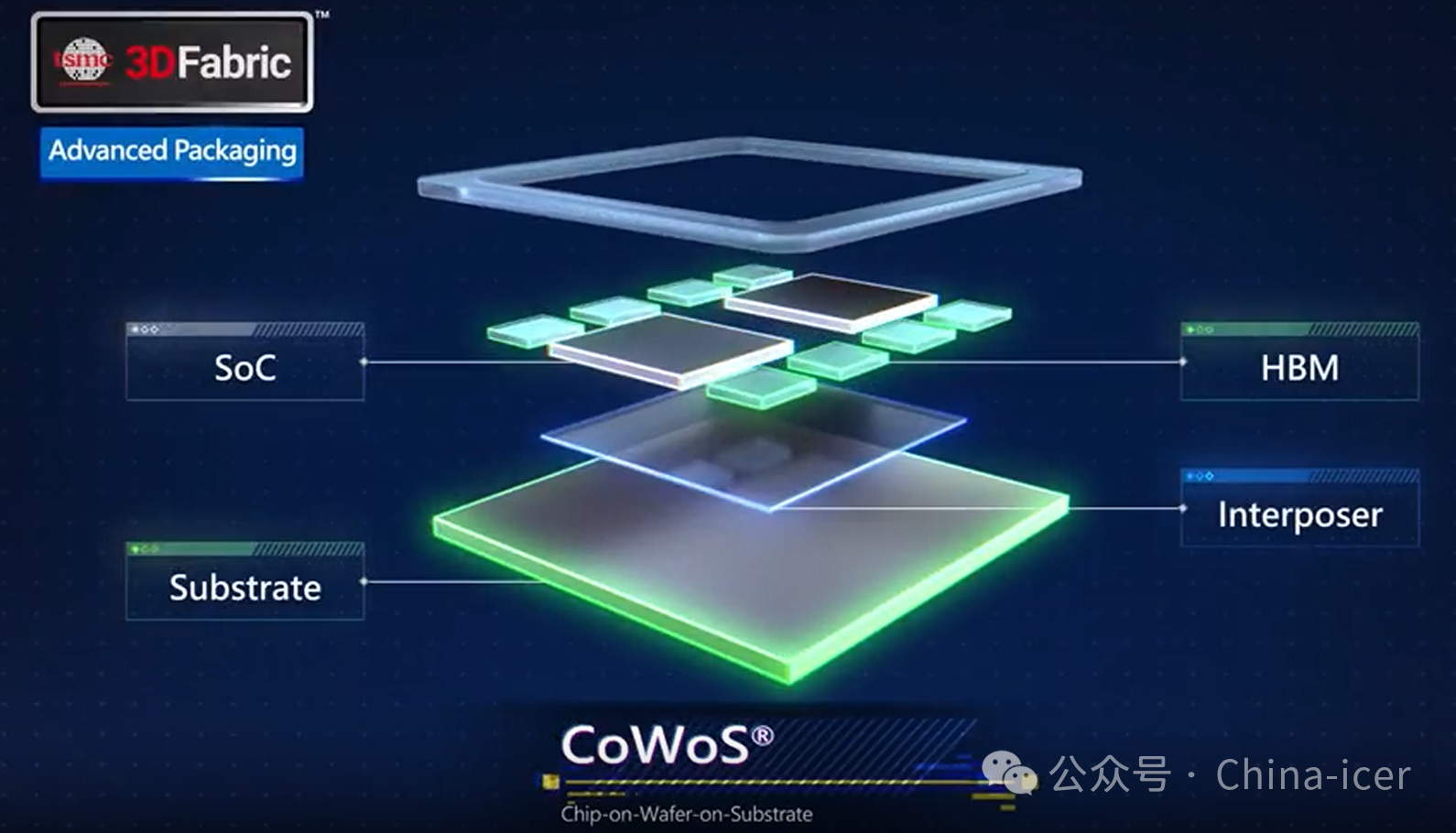

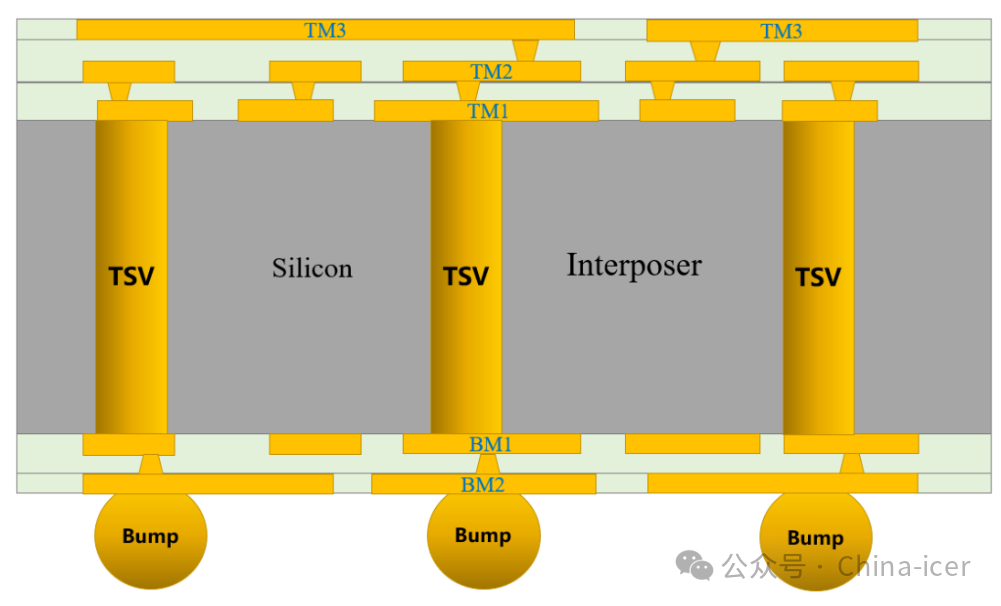

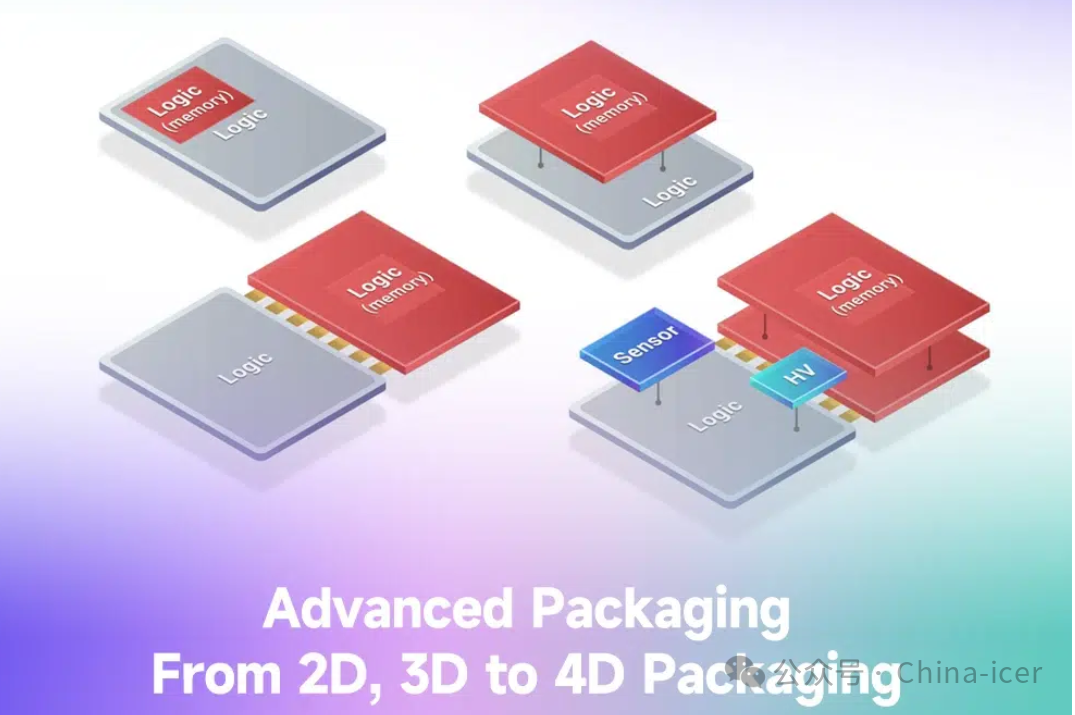

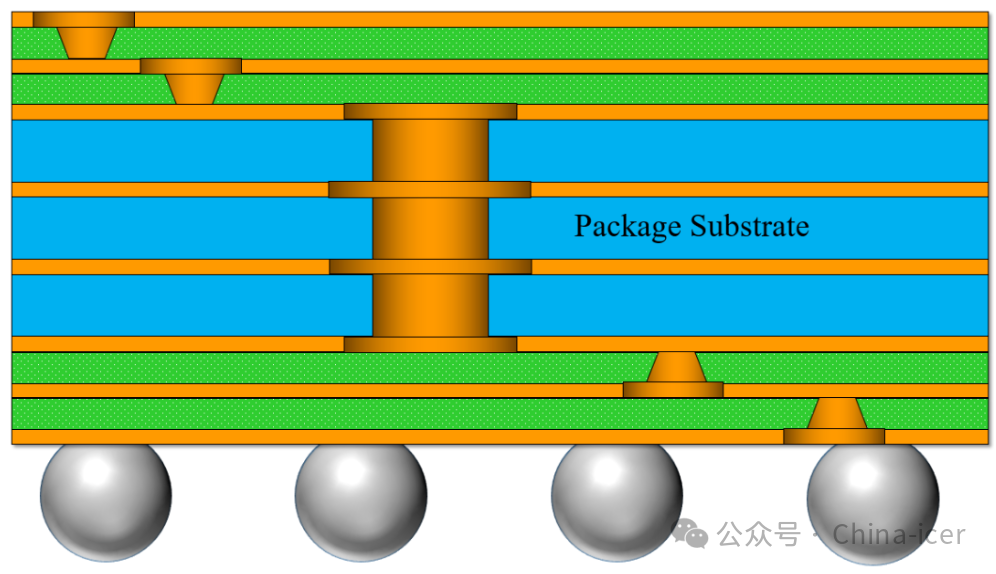

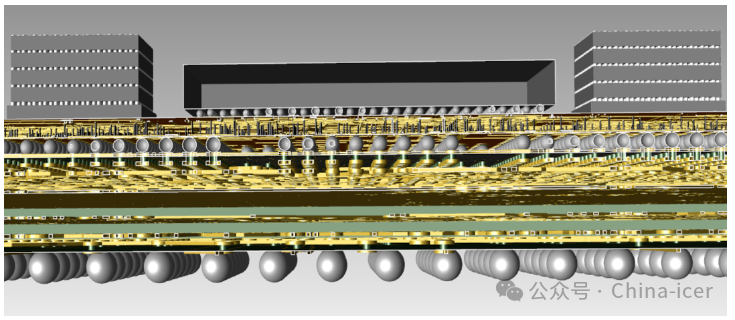

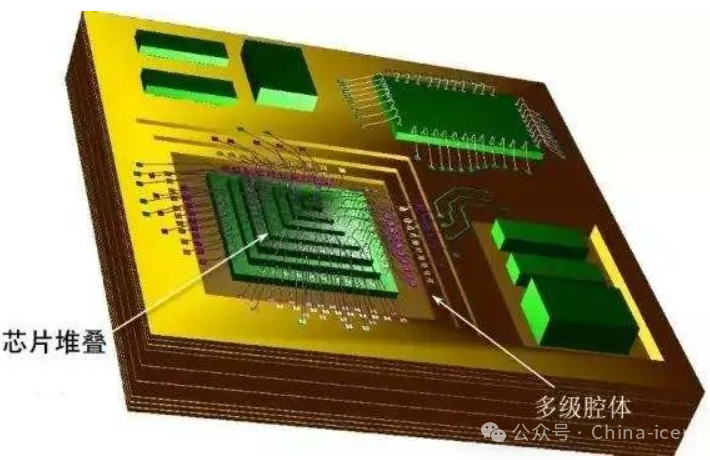

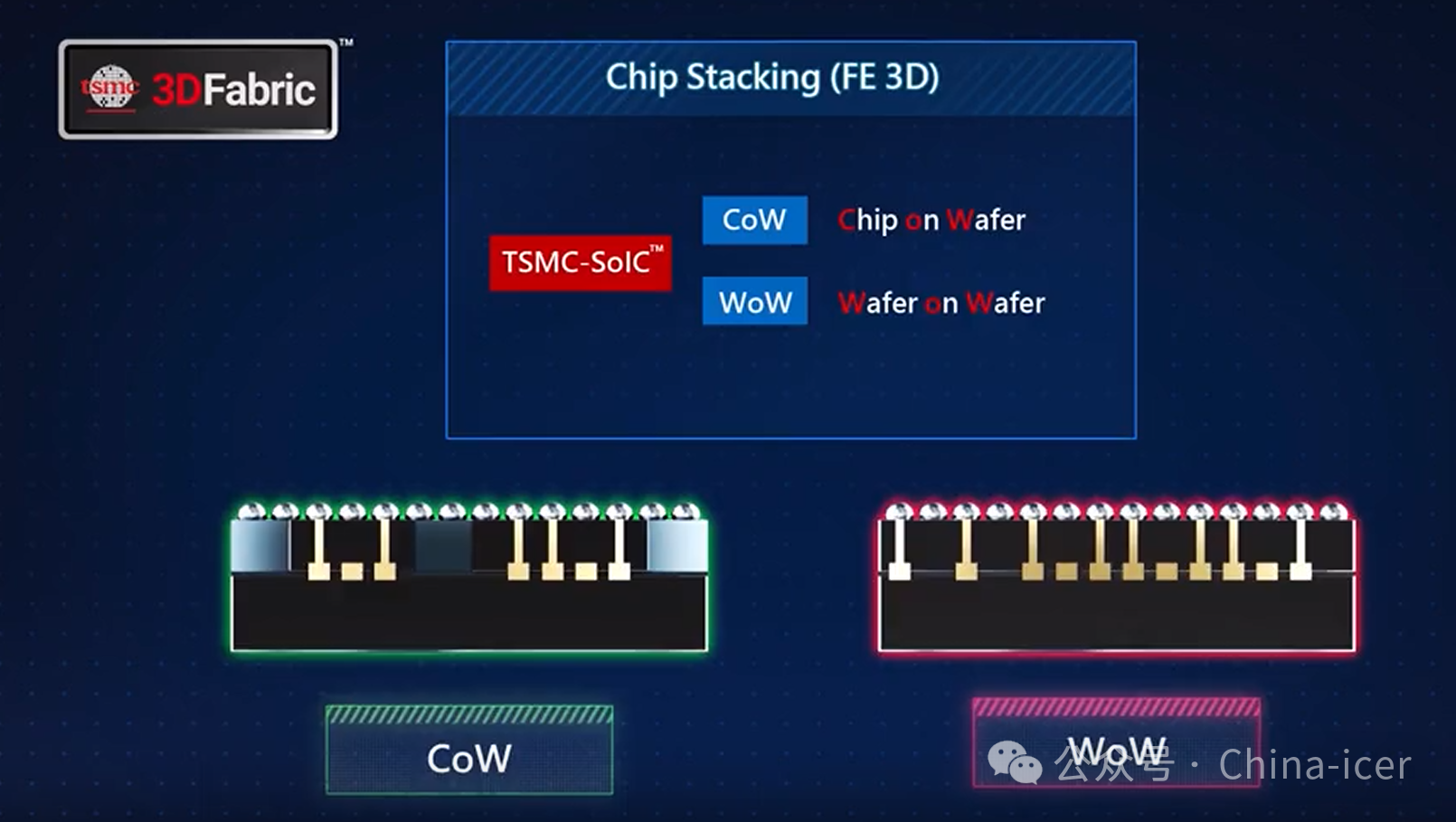

 在当今快速发展的电子技术领域，芯片封装技术正经历着一场深刻的变革。从传统的2D封装，到如今备受瞩目的3D封装，再到未来充满潜力的4D封装，每一次技术的跃迁都为电子设备的性能提升和小型化带来了新的可能。本文将深入探讨先进封装技术的发展历程、主要类型及其在不同领域的应用，并结合最新的行业研究报告，带你一窥芯片封装的未来趋势。 一、电子系统的集成层次 电子系统的集成主要分为三个层次：芯片上的集成、封装内的集成和PCB板级集成。每一个层次的集成都在前一个层次的基础上不断完善功能，同时逐步放大尺度。  （一）芯片上的集成 芯片上的集成是以晶体管为基本单元，通过复杂的制造工艺将大量的功能细胞集成在一起形成芯片。晶体管作为不可再分的最小功能单位，其数量成为系统先进性的重要标志。为了集成更多的功能细胞，晶体管的尺寸不断缩小，现代晶体管的尺寸可能只有最初晶体管的亿万分之一。 芯片上的集成涉及三大类材料：导体、半导体和绝缘体。导体负责传输电子，绝缘体负责隔离电子，而半导体则通过特定的结构和电压控制电子的流动。制造芯片的工艺可以分为三大类：加工艺（在基底上增加材料）、减工艺（去除材料）和图形转移（将设计的图形转移到晶圆上）。这些工艺通过数千道工序，将半导体、导体和绝缘体组合在一起，形成特定的立体结构，最终制造出功能细胞。 （二）封装内的集成 封装内的集成以裸芯片或小芯片（Chiplet）为基本单元，将这些功能单元集成在一起形成系统级封装（SiP）。封装内的集成缓解了芯片上集成的压力，被视为延缓摩尔定律终结的重要手段。  封装内的集成具有较高的灵活性，可分为2D、2.5D、3D等多种集成维度。例如，2.5D封装通过硅中介层（Interposer）和TSV（Through-Silicon Via，硅通孔）技术实现芯片之间的互连，而3D封装则通过TSV直接在芯片上进行钻孔和布线，实现上下芯片之间的电气连接。  （三）PCB板级集成 PCB板级集成以封装或SiP为基本单元，将这些微系统集成在PCB上，形成更大的系统。PCB的出现比封装早了11年，比集成电路早了22年，是电子系统集成的最早形式。现代PCB技术已经发展到多层板、高密度HDI板、刚柔结合板等，能够实现高密度的电气互连。   二、先进封装技术的类型与优势 （一）SiP SiP技术将多个芯片（如处理器、存储器和传感器等）集成到一个单一的封装中。这种集成方式使得不同功能模块能够在紧凑的尺寸内协同工作，从而显著减少整体尺寸并提升性能。例如，在智能手机中，通过SiP技术可以将多种功能芯片集成在一起，使手机更加轻薄，同时提高数据处理速度。 （二）3D封装 3D封装，又称为堆叠芯片或垂直集成，是通过将多个半导体层垂直堆叠在一起实现的。这种技术大幅缩短了芯片之间的互连长度，从而提高了信号完整性，减少了信号延迟，进而提升了数据传输速率和整体性能。此外，3D封装还增加了封装密度，使得在相同体积内可以容纳更多的功能。  （三）FOWLP FOWLP技术通过将芯片的连接点（I/Os）从芯片边缘重新分布到封装表面，从而实现更紧凑的设计和更高的I/O密度。这种封装方式广泛应用于移动设备和高性能应用中，因为它能够在不增加封装尺寸的情况下，提供更多的连接点，满足复杂系统的需求。 （四）嵌入式芯片封装 在这种封装方式中，半导体芯片被嵌入到基板或PCB内部。这种设计不仅增强了热性能，还减少了电气路径长度，从而提高了信号完整性和降低了电磁干扰（EMI）。例如，在一些对散热要求较高的设备中，嵌入式芯片封装能够有效提升设备的稳定性和性能。 （五）WLP WLP是在晶圆级别进行封装，然后才将晶圆切割成单个芯片。这种封装方式降低了制造成本，同时支持更高的互连密度，能够开发出超薄和柔性的电子设备。例如，在可穿戴设备中，WLP技术使得设备更加轻薄，佩戴更加舒适。    三、先进封装技术的优势 （一）小型化与尺寸缩减 通过SiP和3D封装等技术，多个芯片和组件可以集成到更小的尺寸中。这使得制造商能够生产出更薄、更轻的设备，例如智能手机、可穿戴设备等，满足了消费者对便携性电子设备的需求。 （二）性能提升 先进封装技术改善了电气和热特性，从而提高了半导体器件的整体性能。例如，3D封装中较短的互连长度减少了信号延迟，提高了数据传输速率，降低了功耗。同时，良好的热管理能力防止了设备过热，延长了电子元件的使用寿命。 （三）更高集成密度 先进封装技术通过堆叠多个半导体层或将芯片嵌入基板，支持更高水平的集成。这不仅减少了电子系统的尺寸，还增加了功能，简化了系统设计，减少了外部组件的数量。 （四）可靠性增强 先进的互连技术和改进的热管理能力提高了半导体器件的可靠性和耐用性。这些技术减少了信号退化、电迁移和机械应力等问题，确保了设备在恶劣环境下的稳定运行。 （五）成本效益 尽管先进封装的初始开发成本可能较高，但这些技术通常会在制造和组装过程中节省成本。例如，WLP和FOWLP减少了材料浪费和组装步骤，与传统方法相比，降低了整体生产成本。 （六）灵活性与定制化 先进封装允许根据特定应用设计复杂的电子系统。系统设计者可以在一个封装内混合和匹配不同类型的芯片和组件，针对多样化市场需求优化性能和功能。 四、先进封装技术的应用领域 （一）消费电子 智能手机、平板电脑、可穿戴设备和物联网设备等消费电子产品受益于先进封装技术，实现了紧凑设计、高性能和高效率。例如，苹果公司从iPhone 7开始采用台积电的InFO技术，显著提升了芯片的集成度和性能。 （二）计算领域 在服务器、数据中心和人工智能加速器等高性能计算应用中，先进封装技术支持密集集成和高效的热管理，满足了对计算能力的极高要求。例如，英特尔的EMIB技术和台积电的CoWoS技术在高性能计算芯片中得到了广泛应用。 （三）汽车电子 汽车领域对可靠性和耐用性要求极高，先进封装技术能够在恶劣的汽车环境中确保设备的稳定运行。例如，三星的I-Cube和X-Cube技术被应用于汽车的高级驾驶辅助系统（ADAS）和信息娱乐系统中，提供了高性能和高可靠性的解决方案。 五、先进封装技术的发展趋势 （一）2D封装 2D封装是指将所有芯片和被动元件水平安装在基板表面的集成方法。这种封装方式包括扇出型晶圆级封装（FOWLP）和扇入型晶圆级封装（FIWLP）。2D封装的物理结构简单，所有元件都直接接触XY平面，电气连接主要通过基板实现。例如，台积电的InFO技术是一种典型的2D封装技术，它通过多芯片扇出工艺实现了更高的集成度。 （二）2.5D封装 2.5D封装结合了2D和3D封装的特点，是一种介于两者之间的封装技术。其代表性技术包括英特尔的EMIB、台积电的CoWoS和三星的I-Cube。2.5D封装的物理结构中，所有芯片和被动元件都位于XY平面之上，至少有一些元件安装在中介层上。中介层可以提供芯片之间的电气连接。例如，台积电的CoWoS-S技术使用硅中介层和TSV技术，实现了高性能的芯片集成。 （三）3D封装 3D封装与2.5D封装的主要区别在于，3D封装直接在芯片上进行钻孔和布线，通过TSV实现上下芯片之间的电气连接。这种封装方式主要用于相同类型的芯片堆叠，例如存储芯片的堆叠。例如，三星的X-Cube技术通过TSV工艺实现了SRAM层和逻辑层的堆叠，显著提高了芯片的性能和集成度。 （四）4D封装 4D封装是一种更为复杂的封装技术，其定义主要涉及多个基板的定向和互连。4D封装包括2D、2.5D和3D封装方法，通过灵活的PCB或焊接实现基板之间的连接。这种封装方式为未来电子设备的设计提供了更大的灵活性和创新空间。 Substrate: 有机基板是由有机树脂和玻璃纤维布为主要材料制作而成，导体通常为铜箔。有机树脂通常包括：FR4，BT树脂，PPE树脂，PI树脂等。陶瓷基板相对有机基板有更好的机械性能和热性能，通常包含HTCC、LTCC、氮化铝等陶瓷基板。下图所示为典型的有机基板结构，中间4层为Laminate层压法制作，上下表面的2层为Buildup积层法制造，我们称之为2+4+2结构。  六、行业研究报告与论文的分析 （一）Yole Development报告 Yole Development在其2023年的报告中指出，先进封装技术正在迅速改变半导体行业的格局。报告中提到，随着5G、人工智能和物联网等新兴技术的快速发展，对高性能、低功耗和小型化芯片的需求不断增加。先进封装技术，尤其是3D和2.5D封装，正在成为满足这些需求的关键解决方案。报告还强调，先进封装技术的市场增长主要受到以下因素的推动： 1. HPC：随着数据中心和人工智能应用的兴起，对高性能计算芯片的需求不断增加。3D封装技术能够实现更高的计算密度和更低的功耗，成为高性能计算领域的首选。 2. 汽车电子：自动驾驶和智能交通系统的发展对芯片的可靠性和性能提出了更高的要求。先进封装技术能够提供更高的集成度和更好的热管理能力，满足汽车电子的严格标准。 3. 消费电子：智能手机和可穿戴设备等消费电子产品对小型化和高性能的需求持续增长。先进封装技术，如FOWLP和WLP，能够实现更小的封装尺寸和更高的性能，满足市场对便携性设备的需求。 （二）台积电技术白皮书 台积电在其最新的技术白皮书中详细介绍了其先进封装技术的发展和应用。台积电的InFO技术和CoWoS技术是2.5D封装的代表，已经在高性能计算和移动设备中得到了广泛应用。台积电的SoIC技术则是3D封装的典型代表，通过TSV技术实现了芯片的垂直堆叠和互连。台积电的白皮书指出，这些技术不仅提高了芯片的性能和集成度，还显著降低了功耗和封装尺寸。 （三）英特尔技术论文 英特尔在其技术论文中详细介绍了其EMIB技术。EMIB是一种2.5D封装技术，通过在基板中嵌入一个小型的中介层来实现多个芯片的互连。英特尔的论文指出，EMIB技术具有以下优势： 1. 高性能：通过减少互连长度，EMIB技术能够显著提高数据传输速率和信号完整性。 2. 高集成度：EMIB技术能够将多个不同功能的芯片集成在一起，形成一个高性能的系统。 3. 成本效益：与传统的3D封装技术相比，EMIB技术不需要复杂的TSV工艺，降低了制造成本。 （四）三星技术报告 三星在其技术报告中介绍了其I-Cube和X-Cube技术。I-Cube是一种2.5D封装技术，通过硅中介层和TSV技术实现了高性能的芯片集成。X-Cube则是一种3D封装技术，通过TSV工艺实现了芯片的垂直堆叠和互连。三星的报告指出，这些技术在高性能计算、汽车电子和消费电子领域具有广泛的应用前景。 七、结语 先进封装技术的不断发展，为电子设备的性能提升和小型化提供了强大的支持。从2D到3D，再到未来的4D封装，每一次技术的突破都为电子行业带来了新的机遇和挑战。随着市场需求的不断增长，先进封装技术将继续引领电子设备向更小、更快、更高效的方向发展，为我们的数字生活带来更多惊喜。 在未来的电子技术发展中，先进封装技术无疑将成为推动行业进步的关键力量。无论是消费电子、高性能计算还是汽车电子等领域，先进封装都将为设备的性能提升和小型化提供重要支持。让我们共同期待先进封装技术在未来带来更多创新和突破，为电子设备的发展注入新的活力。 |
