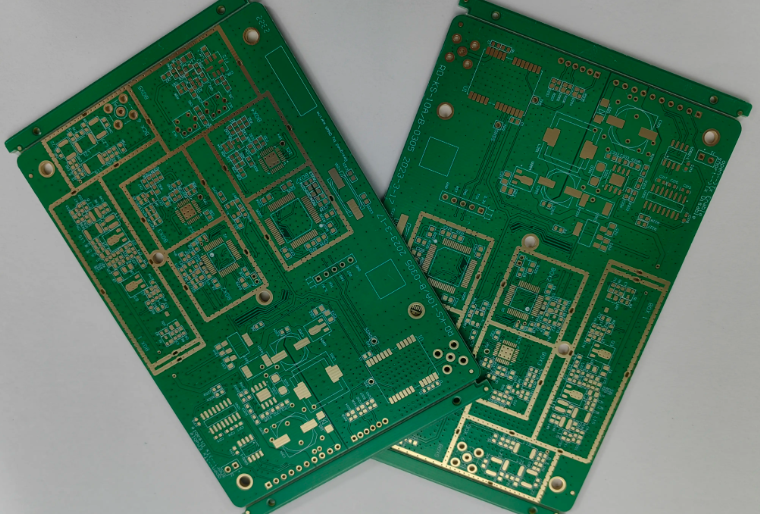

 印制电路板（简称PCB）是电子产品中不可或缺的核心组件。它不仅为电子元件提供机械支撑，还通过导电路径实现电路连接，是电子设备实现功能的基础。 1. PCB的基本构成 PCB通常由多层材料叠加构成，以实现电气连接和支撑功能。其基本构成包括： 基材：通常由玻璃纤维增强的环氧树脂（FR4）制成，作为PCB的支撑结构，具有良好的机械强度和绝缘性。 导电层：通常由铜箔制成，通过化学蚀刻形成电路路径，用于连接电子元件。 绝缘层：用于分隔多层导电层，防止相互间的短路。 保护涂层：覆盖在铜层表面，保护线路避免氧化及外界损伤，常见颜色为绿色。 丝印层：用于印刷元件标识、参考标记等信息，便于装配和维护。 2. PCB的类型 根据层数和结构，PCB可分为以下几种类型： （1）单面板 单面板只有一层导电铜箔，适用于简单电路和低成本设备，但尺寸较大，布线限制多。 （2）双面板 双面板具有两层导电层，电路可在两面布线，通过过孔实现跨层连接。适合中等复杂度的电路设计。 （3）多层板 多层板由多层导电层和绝缘层叠加而成，可以实现更高密度的电路设计，常用于复杂的电子产品，如计算机主板和服务器。 （4）柔性板 柔性板采用柔性材料制造，能够弯曲形变，适用于空间受限或需形状变化的应用。 3. PCB的设计原则 设计出稳定可靠的PCB需要遵循一些基本原则： （1）合理规划布局 确保关键元件的位置准确，如电源和接地、信号接口。 确保元件间距符合规范，便于焊接和散热。 （2）优化走线 使用尽可能短且宽的走线，减少电阻和干扰。 对高速信号走线需考量阻抗匹配，避免信号反射。 电源和地线的处理要符合电流需求和抗干扰要求。 （3）电磁兼容性（EMC） 最小化环路面积，减少电磁干扰。 使用滤波电容和信号地线策略，以增强抗干扰能力。 （4）散热设计 合理布置大功率元件和散热装置，减少温升。 结合使用热过孔和导热材料，增强散热效率。 4. PCB的制造过程 PCB的制造过程包括一系列精密工艺，以确保设计的电气性能和机械特性。主要步骤如下： （1）板材选择和切割 选择适合的基材并切割成所需尺寸。 （2）图形转移与蚀刻 通过光刻和化学蚀刻技术，将电路图形转移到铜箔上。 （3）钻孔与电镀 在指定位置钻孔，并对过孔进行电镀，保障层间连接的电导性。 （4）层压与压合 多层板通过层压工艺结合在一起，确保结构牢固。 （5）涂层与印刷 进行焊接阻焊层涂覆及丝印，以保护并标识PCB。 （6）测试与质检 经过电气测试和外观检查，以确保PCB的质量和可靠性。 PCB作为电子产品设计与制造中的重要基础，极大地影响着产品的性能和可靠性。熟悉其基本构成、类型、设计原则和制造过程，有助于从设计、制造和应用多个角度提升电子产品的整体品质。 |
