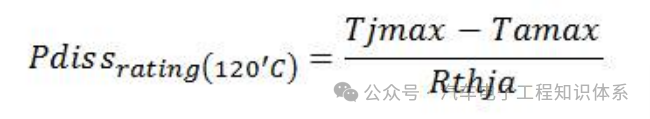

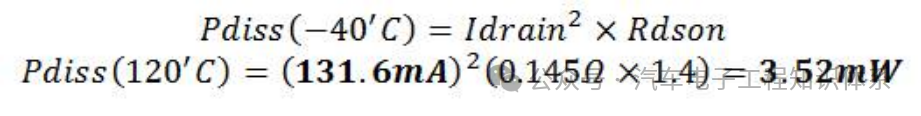

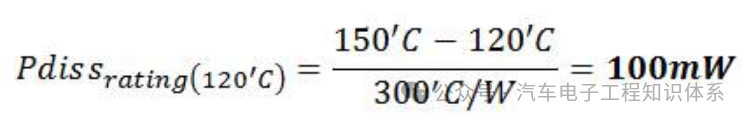

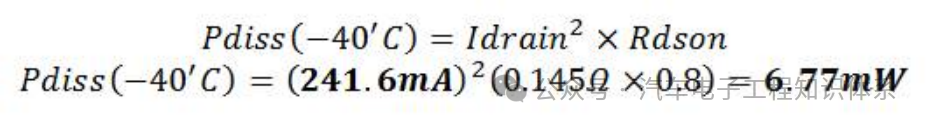

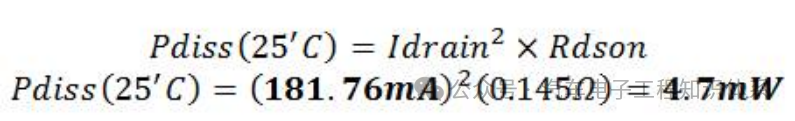

一些数据表提供了功率耗散与环境温度的关系图,如果没有提供,您可以再次向供应商索取。对于我们使用的晶体管,没有这样的图表。但是,我们仍然可以解决它。 求解MOSFET在25℃时的实际功耗 MOSFET的实际功耗只是漏极电流与导通电阻的平方的乘积。 方程8 求解MOSFET在-40℃时的实际功耗 方程9 求解MOSFET在120℃时的实际功耗 公式10 根据图7,在25℃时,使用建议的最小焊盘尺寸时,功耗(元件的额定功率)为0.42W。在25℃时,该元件的计算功耗仅为4.7mW,远低于此额定值,因此在标称环境温度下运行时,MOSFET不会有危险。 在低于25℃标记的任何温度下,设备的功率耗散额定值都将保持不变。因此,计算值远低于0.42W额定值,因此在-40℃运行时,设备不会受到应力。 剩下有待计算的是设备在最高环境温度120℃下的额定功率。MOSFET额定值肯定会降低,我们将使用以下公式找出新的额定值。 公式11 式中: Tjmax是数据表中指定的元件的最高结温。 Tamax是目标环境温度,而Rthja是从结到环境的热阻。 根据图7,我们使用的元件的最高工作结温为150℃。热阻结到环境温度,最小推荐焊盘尺寸为300℃/W。现在,MOSFET在120℃时的功率耗散能力为 方程12 该设备在120℃时的实际功耗仅为100mW的额定功率,与额定功率100mW相比非常小。毫无疑问,该设备不会出现故障。 |
