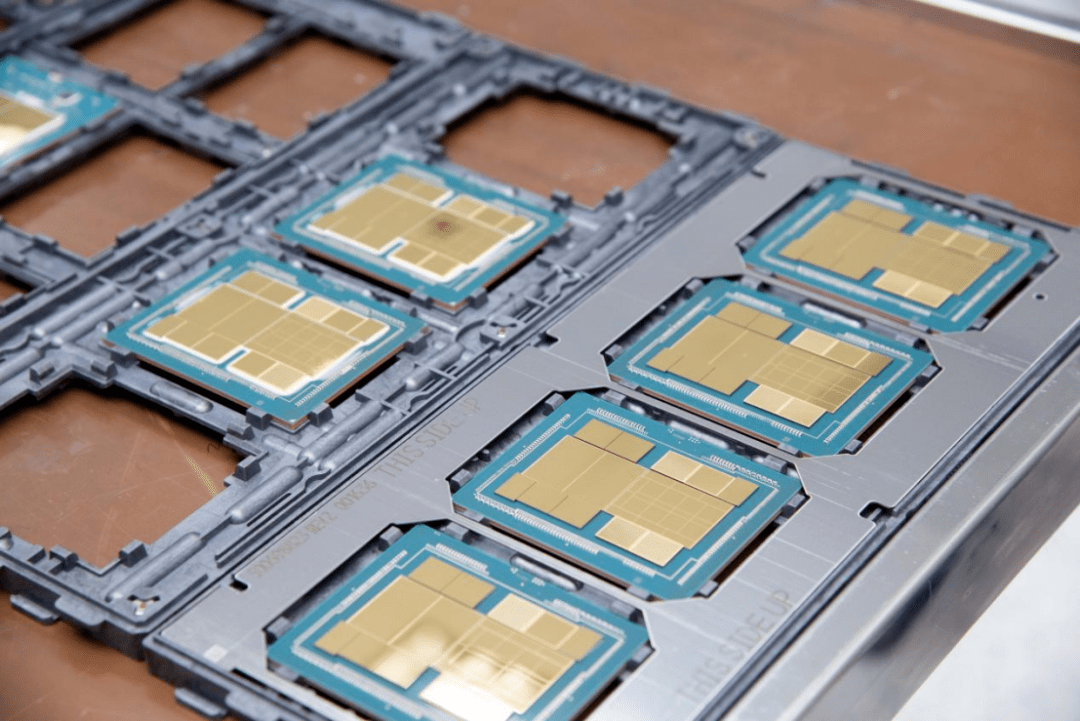

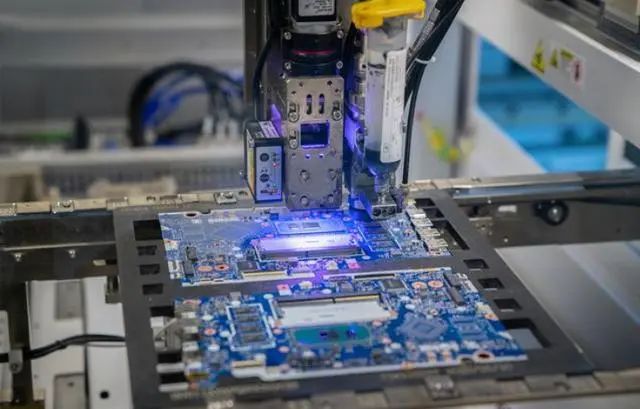

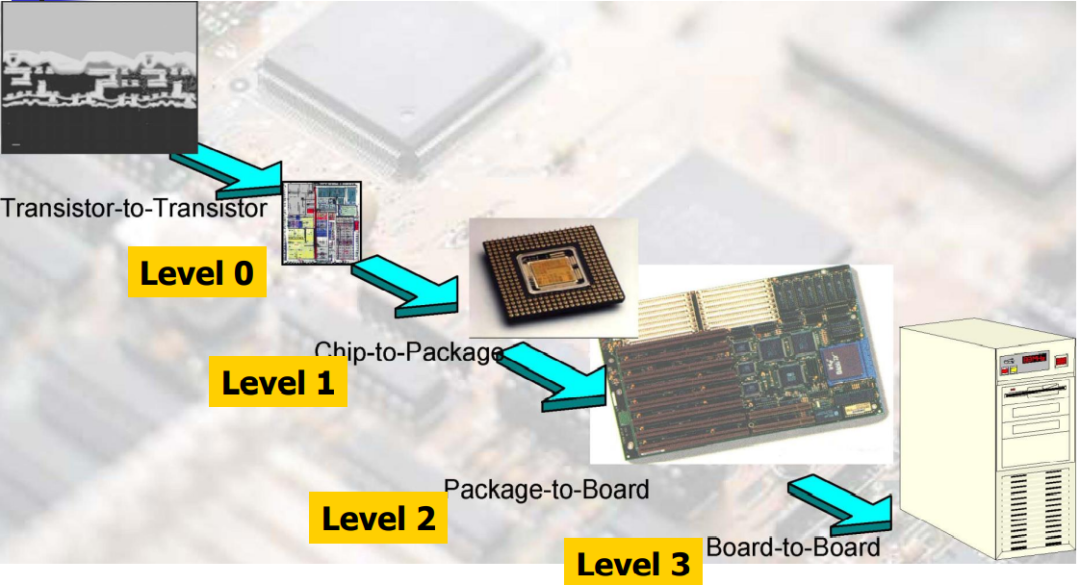

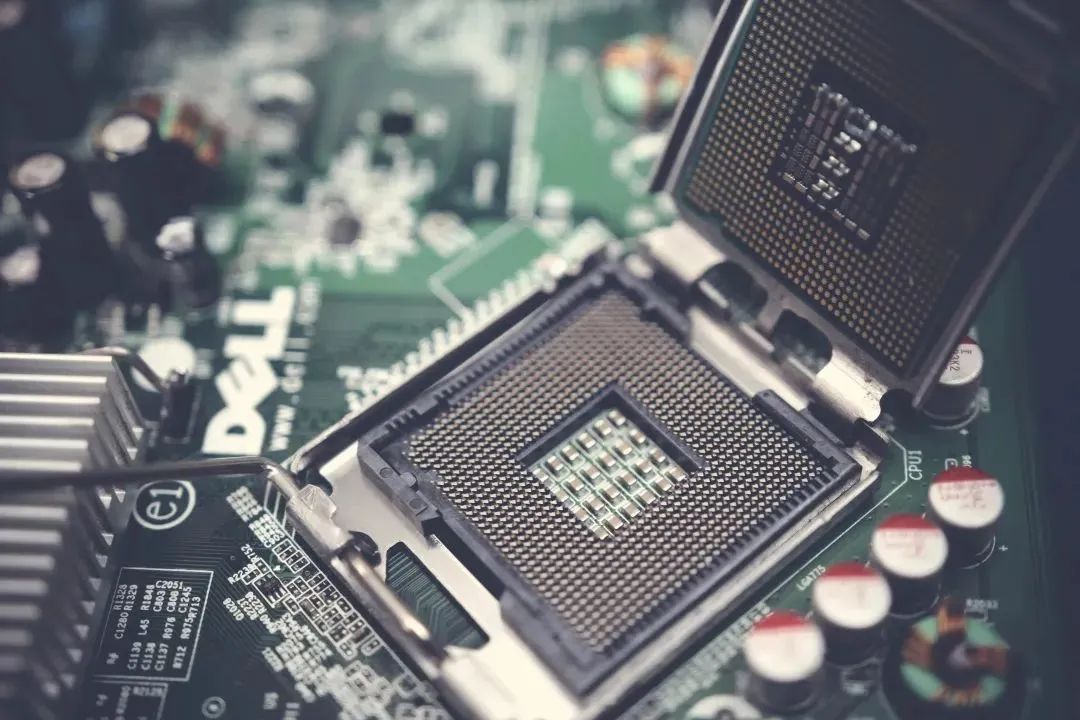

 在半导体产业中，芯片封测作为连接设计与制造的桥梁，扮演着至关重要的角色。它不仅关乎芯片的最终性能表现，还直接影响到产品的市场竞争力和成本效益。随着科技的飞速发展，芯片封测技术也在不断创新与进步，以满足日益增长的智能化、小型化需求。  1.芯片封测的意义 芯片封测，即芯片的封装与测试，将制造完成的晶圆切割成单个芯片，并通过封装技术 将芯片与外部电路连接，同时提供保护和支持的过程。 封装不仅保护了脆弱的芯片不受外界环境的影响，还通过引脚、焊球等方式实现了芯片与外部电路的电气连接。  测试则是验证封装后的芯片是否满足设计规格和性能要求，确保产品质量的重要环节。 今天就和大家一起探讨下芯片封测的核心量产工艺。 2.封装成型 封装是芯片封测的核心环节之一，其目的是保护芯片免受外界环境的影响，并提供与外部电路的连接接口。 封装技术种类众多，包括引线框架封装（如QFP、SOP）、球栅阵列封装（BGA）、芯片尺寸封装（CSP）、倒装芯片封装（Flip-Chip）等等。  1.引线框架封装 引线框架封装是最传统的封装形式之一，广泛应用于各种集成电路芯片。这种封装技术将芯片放置在引线框架的凹槽内，通过金丝球焊或铝丝压焊将芯片上的焊盘与引线框架的引脚相连。 随后，用塑封料将芯片和引脚包裹起来，形成保护壳。引线框架封装具有成本低、工艺成熟等优点，但引脚数量有限，适用于引脚数较少的芯片。 2.球栅阵列封装（BGA） 球栅阵列封装是一种高性能、高密度的封装形式，广泛应用于处理器、存储器等高端芯片。BGA封装将芯片倒装在基板上，通过焊球与基板上的焊盘相连。 焊球通常采用锡铅合金或无铅合金制成，具有良好的导电性和可靠性。 BGA封装具有引脚数多、引脚间距小、电气性能优越等优点，是现代电子产品中广泛采用的封装形式之一。 3.尺寸封装（CSP） 芯片尺寸封装是一种尽可能减小封装尺寸的封装技术，其封装体尺寸接近于芯片本身。CSP封装通过去除传统封装中的引线框架和塑封料等部分，实现了封装尺寸的极大缩小。 CSP封装具有体积小、重量轻、散热性能好等优点，特别适用于便携式电子设备和空间受限的应用场景。 4.倒装芯片封装（Flip-Chip） 倒装芯片封装是一种直接将芯片背面朝向基板进行封装的技术。在倒装芯片封装中，芯片上的焊盘通过凸点（Bump）与基板上的焊盘相连。 凸点通常采用金、铜等金属制成，具有良好的导电性和可靠性。 倒装芯片封装具有短引线、低电感、高速度等优点，特别适用于高频、高速信号处理的应用场景。 3.封装测试 封装测试是芯片封测的最后一道工序，也是确保产品质量的重要环节。 封装测试主要包括功能测试、性能测试和可靠性测试等方面。  1.功能测试 功能测试是验证封装后的芯片是否能够实现设计规格中的各项功能。测试过程中，通过向芯片输入特定的测试向量，观察芯片的输出响应是否符合预期。 功能测试通常包括静态测试和动态测试两种形式，静态测试主要验证芯片在静态状态下的电气特性；动态测试则模拟实际工作场景下的信号变化，验证芯片的动态性能。 2.性能测试 性能测试是对芯片的各项性能指标进行测试和评估的过程。性能测试包括速度测试、功耗测试、噪声测试等多个方面。 速度测试主要验证芯片的处理速度和响应时间；功耗测试则评估芯片在工作状态下的能耗情况；噪声测试则检测芯片在工作过程中产生的电磁干扰等噪声信号。 3.可靠性测试 可靠性测试是评估芯片在长期使用过程中的稳定性和可靠性的过程。可靠性测试包括温度循环测试、湿度测试、振动测试等多个方面。 温度循环测试模拟芯片在不同温度环境下的工作情况；湿度测试则评估芯片在潮湿环境下的耐腐蚀性；振动测试则模拟芯片在运输和使用过程中可能遇到的振动冲击情况。 通过可靠性测试，可以确保芯片在各种恶劣环境下都能保持稳定的性能表现。 4.封装技术发展趋势 随着半导体技术的不断发展，封装技术也在不断创新与进步。 未来封装技术的发展趋势主要包括以下几个方面：  1.封装尺寸持续缩小 随着便携式电子设备和可穿戴设备的普及，对芯片封装尺寸的要求越来越高。未来封装技术将继续向小型化、微型化方向发展，以满足市场需求。 2.高密度封装技术 随着芯片集成度的不断提高，对封装引脚数量的需求也在不断增加。未来封装技术将更加注重高密度、高引脚数的实现方式，以满足高端芯片的应用需求。 3.3D封装技术 3D封装技术是一种将多个芯片垂直堆叠在一起的封装形式。 通过3D封装技术，可以显著提高芯片的集成度和性能表现，同时降低封装尺寸和成本。未来3D封装技术将成为封装领域的重要发展方向之一。 4.绿色封装技术 随着环保意识的不断提高，绿色封装技术将成为未来封装领域的重要趋势之一。 绿色封装技术注重减少封装过程中的有害物质排放和能源消耗，同时提高封装产品的可回收性和再利用性。 5.儒众智能封测治具 芯片封测作为半导体产业链中的重要环节之一，其技术水平和工艺质量直接影响到芯片的最终性能表现和市场竞争力。 儒众智能深耕FT测试，自主设计研发半导体测试中的重要冶具测试探针、插座，多元化探针TOP设计、多样化探针结构设计、满足多样封装测试需求，致力于为客户提供优质的FT测试解决方案，长期以来服务于长电科技、华天科技等多家全球知名半导体封测企业。 随着科技的不断进步和市场需求的不断变化，儒众将继续创新与发展为半导体产业的繁荣贡献力量。 |
