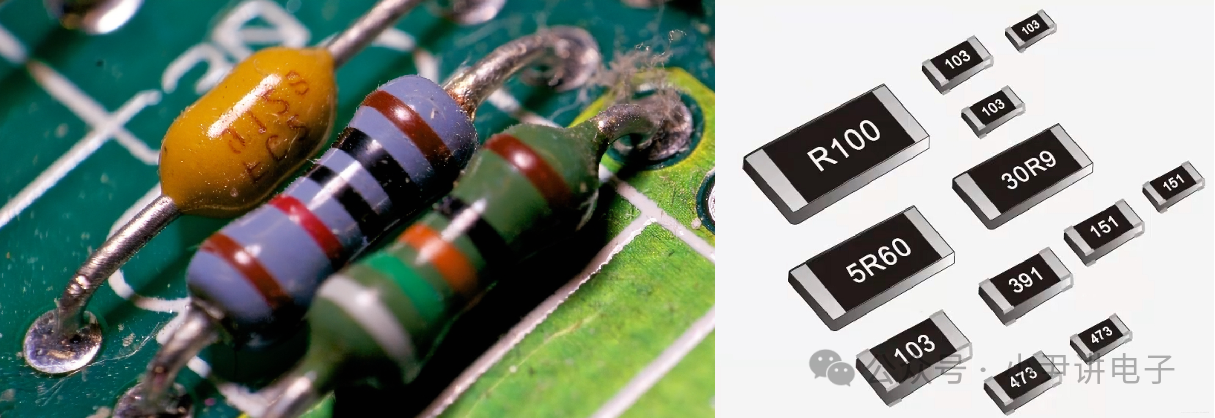

 ----------------------目录----------------------1 简介 2 认识电阻 3 电阻基本参数 4 电阻功能 5 降额设计 6 十大电阻供应商 ------------------------------------------------ 1 简介 作为电子电路设计中最基本的元器件之一，电阻在PCB上随处可见。作为一个工作十年的电子工程师，今天来讲些讲解一下电阻在电路设计过程中的各种应用场景。  2 认识电阻 电阻分类繁多，今天我们主要从实际应用的领域将电阻分别以下两类：插件电阻、贴片电阻。 2.1 插件电阻 插件电阻也称为色环电阻，这种电阻最大的特点是额定功率较大（贴片电阻允许的最大功率≤1W），所以贴片电阻无法完全取代插件电阻。 电阻结构 插件电阻内部基本结构见下图：  名称及功能见下：
插件电阻细分
电阻标示法 1、色环标示法 色环标示法主要是以插件电阻上色环来指示电阻值。  颜色与所代表数字对应关系：  例子：  2、直标法 直标法分为数码标示法和文字符号标示法。 数字法一般为三个数字，前面两位数字为有效数字，第三位数字为倍率10X（倍率X=0～8） 当X为9时,则表示为10×0.1 例如:103=10*10?Ω=10K 471=47*10?Ω=470Ω 2R2=2.2Ω R15=0.15Ω 文字标示法是用阿拉伯数字和文字符号两者有规律的组合来标称阻值,其允许误差也用文字符号表示. 例如:1R5J=1.5Ω±5% 2K7M=2.7KΩ±20% R1F=0.1Ω±1% 2.2GK=2200MΩ±10%
2.2 贴片电阻 根据尺寸的不同，贴片电阻比较常见有0402、0603、0805、1206等封装。当然还会有以下较小尺寸电路0201和较大尺寸电阻1210、1812，这些不太常见，我们就不再赘述。  不同封装尺寸对应的功率关系：
E6系列电阻标称阻值，对应允许偏差为±20%。 E12系列电阻标称阻值，对应允许偏差为±10%。 E24系列电阻标称阻值，对应允许偏差为±5%。 E48系列电阻标称阻值，对应允许偏差为±2%。 E96系列电阻标称阻值，对应允许偏差为±1%。 E192系列电阻标称阻值，对应允许偏差为±0.5%, ±0.25%, ±0.1%。 3 电阻基本参数
4 电阻功能 电阻的功能比较多，咱们今天重点分享一下几种比较常见的应用场景，具体见下： 限流电阻 作为限流电阻使用，防止器件损坏。 案例分析：LED灯允许的最大电流一般为20mA，如果不添加限流电阻，可能会导致LED造成过流损坏。  电阻分压 串联2个及以上电阻值，即可实现电阻分压。 案例分析：HDMI的HPD为5V电平，可以通过如下的方式实现5V转3.3V电平。  说明：这种方式仅使用检测端输入阻抗远远大于分压电阻，原因见下： o 当MCU引脚与R138电阻值相差不大时，类似于内部电阻与R138实现并联，MCU_HDMI_HPD_3V3的电压小于3.3V； o 当MCU引脚远远大于R138阻值时，内部电阻与R138的值无限接近R138电阻值，MCU_HDMI_HPD_3V3的电压小于3.3V。 电流检测 电流向电阻时，其两端会产生由电流转换的电压，通过欧姆定律可以测量流向电路的电流。 案例分析：通过INA240A1PW实现对单板电流的检测，具体电路见下：  电阻的功能还有很多： 信号的上、下拉； 信号匹配，防止信号反射； 作为保险系，起到过流保护作用； 使用0R电阻，用于兼容设计。 降额参数 5 降额设计
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
