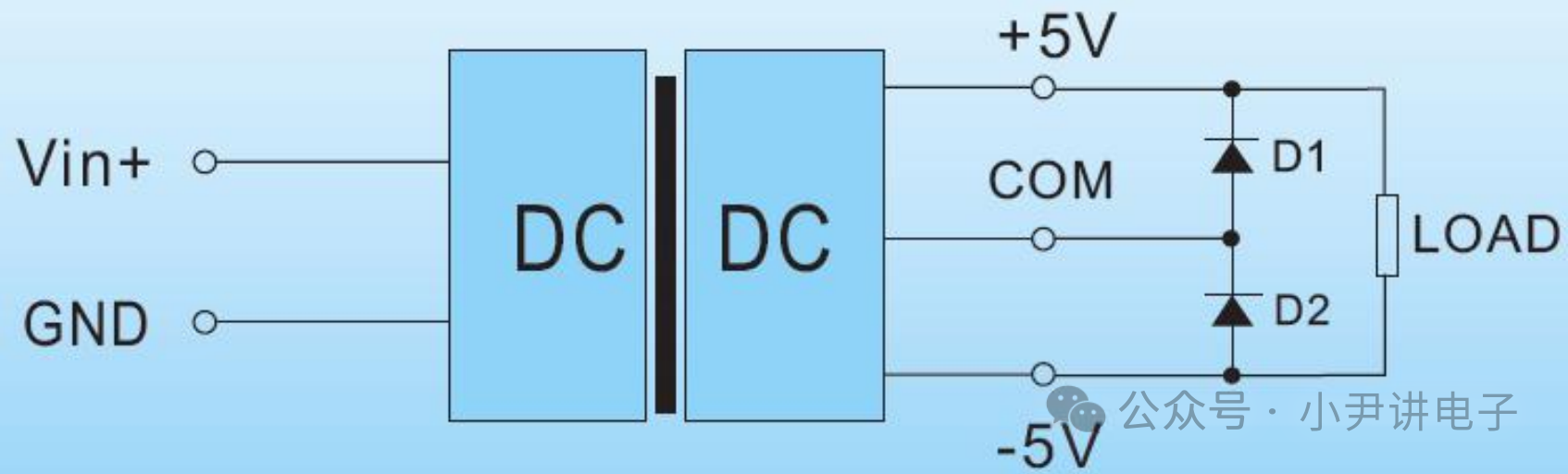

 本文主要来探讨一下电源模块的串并与并联设计，不知道各位朋友在实际应用中有没有电源的串并联？在设计过程中又遇到过什么问题？今天这篇主要来讲述这个问题的解决方案。目录 o 概述 o 电源串联 o 电源并联 1 概述 为了解决上述的这个问题，电源并联可成倍提高电源模块的电流输出能力。与电源模块相对应的还有电源模块的串联，这两种电源模块的使用方式，各有其特点。  2 电源串联 直流输出的隔离模块允许多个模块将其中一个模块的“正输出”与另一模块的“负输出”串 联起来使用，这样可以获得一些非常规或较高的电压值。 大电压低电流应用 原理： 将一个电源模块的输出作为另一个C电源模块的“GND”，以此来提高输出电压。 案例： 第一个电源模块输出12V电源，作为第二个电源模块的参考电压，当第二个电源模块输出电压5V（相对参考平面）时，实际输出电压为17V（12V+5V）。每个电源模块输出需要并联一个肖特基二极管，以免各个电源模块之间相互干扰。 特征： o 电源总电流不能超过输出额定电流最小电源模块的标称值。 o 两个电源模块的噪声不同步，会提高噪声的纹波。  说明： o 输入端LC滤波电感L1的取值范围：2.2-6.8uH。 o 输入端LC滤波电容C1/C2的取值范围：1.0-4.7uF。 双电压输出应用 原理： 将两组电源模块的GND连接在一起，两组电源模块分别输出+5V和-5V。由于二者的参考平面相同，输出电压差为10V。  3 电源并联 电源模块并联的优点具体见下： 提高输出电流，以此提高电源系统的输出功率。 将多个相同模块并联，降低失效不良路。 但是这里不推荐使用并联电源模块来提升功率。具体原因： 电源模块输出电压有差异，电源模块输出电压比较高者，承担全部电流。 电源模块输出阻抗不同，会造成电源模块的负载电流不平衡。 下面我们来介绍几种电源模块的应用案例： 对于高压、低电流输出的模块 将两个电源模块的输入信号（电压输入、GND）和两个电源模块输出信号（输出电压、GND）一一连接在一起，具体见下：  注意： o 两个电源模块需要连接二极管，防止电流倒灌，二极管的耐压值需要高于输出电压。 o 这种连接方式会导致输出的纹波增加，需要额外添加滤波电路。 o 适用于高电压、电流输出的使用场景。 对于低压、大电流输出的模块 为了降低损耗，我们使用MOS管替代二极管，提高电源系统的稳定性，具体的设计见下图。使用MOS管的主要优点： o 降低导通的压降。 o 在输入电流较大时，能有效降低损耗。  对于单路输出模块并联得到正负双输出的应用 在实际应用中有时需要同时使用正电压、负电压，且电压值相差很大时，那么以下电路可能会对你有指导作用。直接使用双路输出电源模块，坑你会导致电源精度超标，一般不推荐使用。我们可以按照下面的方式，选用两个相同的电源模块，按照下图方式进行设计，能有效规避上述问题。  |
