 目录o 初识电感 o 关键参数 o 电感和磁珠分类 o 电感与磁珠的区别 o 共模电感 1 初识电感 电感是一种储能电子元器件，用于将电能转换为磁能。当电流通过线圈后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。它是描述由于线圈电流变化，在本线圈中或在另一线圈中引起感应电动势效应的电路参数。  电感是自感和互感的总称，那么什么是自感和互感呢？ 自感 当线圈中有电流通过时，线圈的周围就会产生磁场。当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（感生电动势）（电动势用以表示有源元件理想电源的端电压），这就是自感。
|
| 参数名称 | 描述 |
| 电感量L | 表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。 |
| 感抗XL | 电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为感抗计算公式：XL=2πfL |
| 品质因素Q | 表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。 线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。采用磁芯线圈，多股粗线圈均可提高线圈的Q值。 |
| 分布电容 | 线圈的匝与匝间、线圈与屏蔽罩间、线圈与底板间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。采用分段绕法可减少分布电容。 |
| 允许误差 | 电感量实际值与标称之差除以标称值所得的百分数。 |
| 标称电流 | 指线圈允许通过的电流大小，通常用字母A、B、C、D、E分别表示，标称电流值为50mA、150mA、300mA、700mA、1600mA。 |
| 参数名称 | 描述 |
| 直流电阻DCR | 直流电流通过此磁珠时，磁珠呈现的电阻值。 |
| 额定电流 | 表示磁珠正常工作时的最大允许电流。 |
| 阻抗[Z]@100MHz(ohm) | 这里所指的是交流阻抗。 |
3 分类

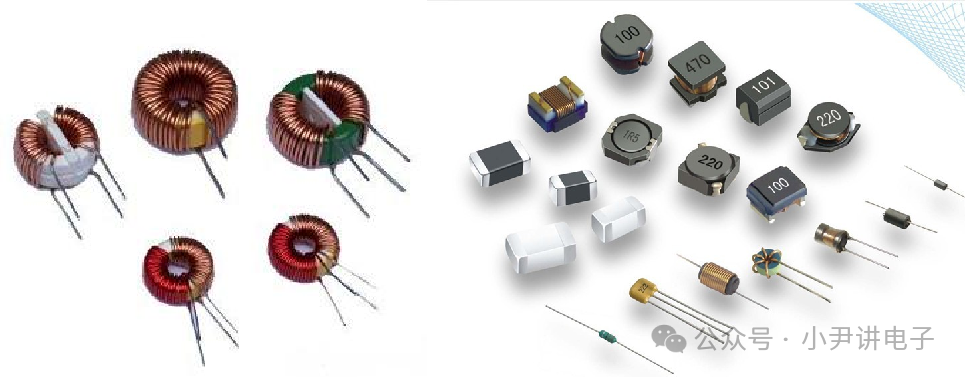

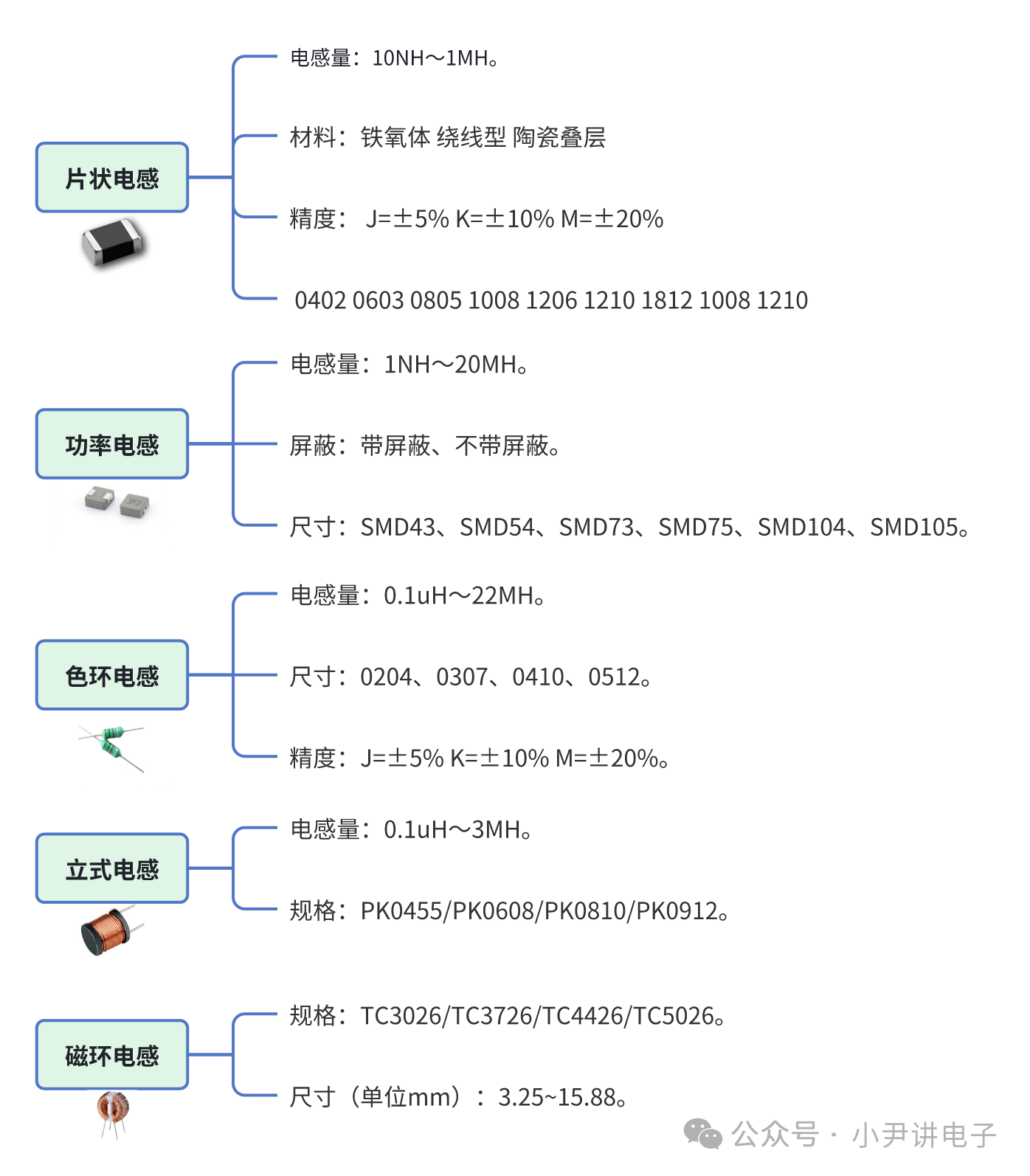

电感分类

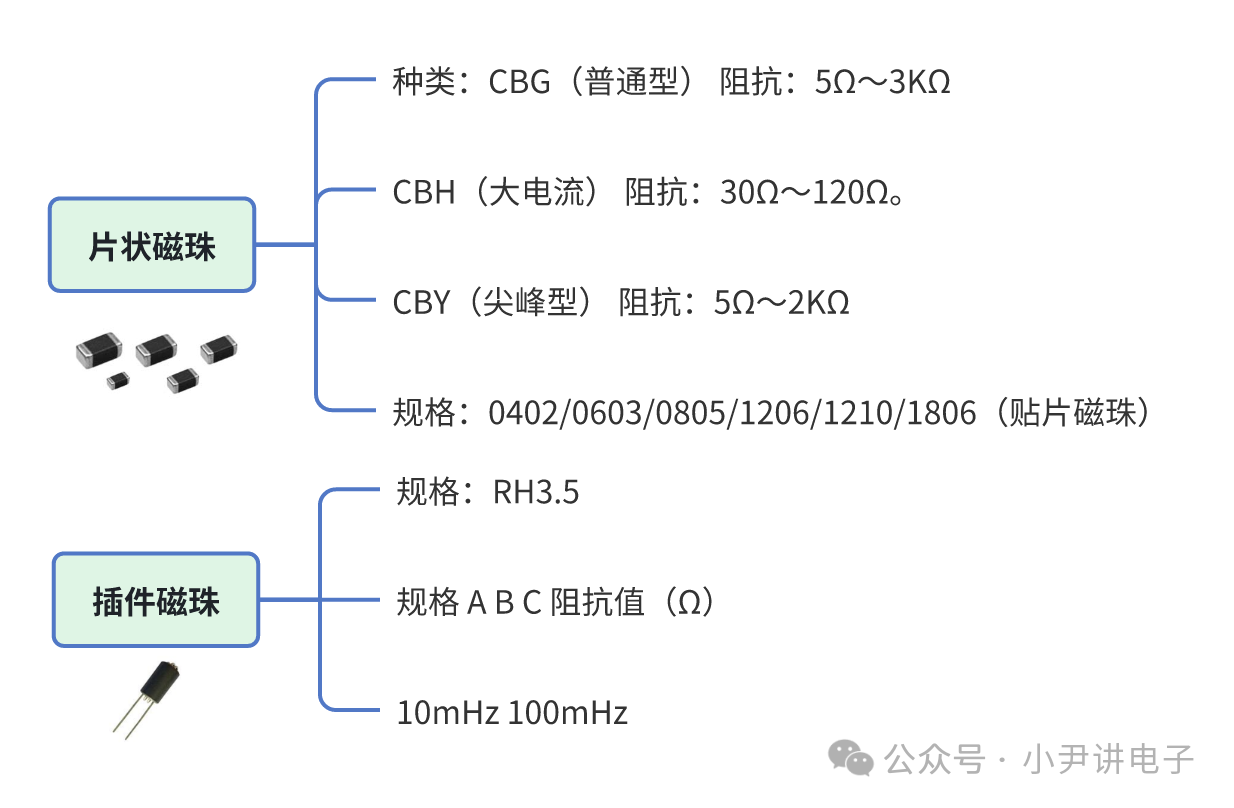

磁珠分类
4 电感与磁珠的区别
磁力线
o 电感的磁材料是开放的，磁力线一部分通过磁芯，一部分通过空气；
o 磁珠的磁材料是封闭的，几乎所有的磁力线都是封闭在磁环内部，更加“干净”。
单位不同
o 电感的单位式亨（H）。
o 磁珠的单位式欧姆(Ω)。
滤波频段
o 电感多用于滤除低频段，一般≤50MHz。
o 磁珠一般用于滤除高频段，磁珠的阻抗是电抗X和阻抗R共同作用的结果，低频是电抗R起主导作用，高频时电阻R起主导作用。
滤波原理
o 电感是将电能转换为磁能，再将磁能转换为电能或者对外辐射
o 磁珠是将电能转换为热能，磁珠的滤波更加“干净”。
是否产生谐振
o 电感属于储能元件，可能会产生谐振。
o 磁能属于耗能元件，不会产生谐振。
额定电流
额定电流都是二者的关键参数，主要区别见下：
o 电感的电流超过额定电流时，电感的有效值会下降。
o 磁珠的电流超过额定电流时，会直接损坏。。
5 共模电感

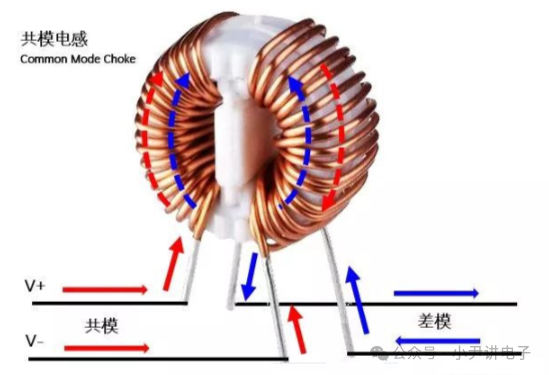

共模电感就是在同一个铁氧体环上绕制两个匝数相同、绕向相反的线圈
工作原理：
o 当有共模成分流过共模电感时，根据右手定则，会在两个线圈形成方向相同的磁场，相互加强，相当于对共模信号存在较高的感抗。
o 当有差模成分流过共模电感时，根据右手定则，会在两个线圈形成方向相反的磁场，相互抵消，相当于对差模信号存在较低的感抗。
设计注意事项：
o 直流阻抗要低，不能对电压或有用信号产生较大影响。
o 用于电源线的话，要考虑额定电压和电流，满足工作要求。
o 通过测试确定共模干扰的频段，在该频段内共模阻抗应该较高。
o 差模阻抗要小，不能对差分信号的质量产生较大影响。
o 考虑封装尺寸，做兼容性设计。例如用于USB信号的共模电感，选择封装可以与两个0402的电阻做兼容，不需要共模电感时，可以直接焊0402电阻，降低成本。
6 电感的应用
分频电路

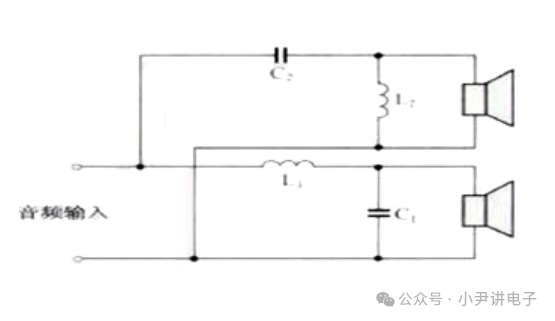

音响电路的分频电路图。电感线圈L1和L2为空心密绕线圈，它们与C 1 、C2 组成分频网络。对高、低音进行分频，以改善放音效果。
滤波电路

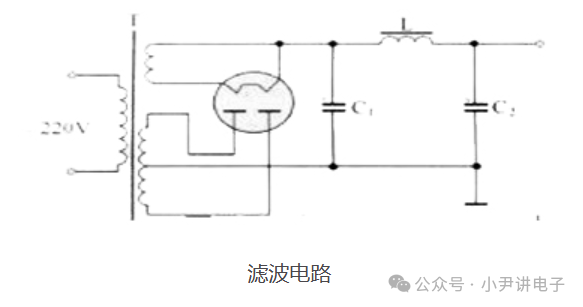

电子管扩音机的电源滤波电路图。图中L为插有硅钢片的铁心线圈，又称为低频扼流圈。它在电路中的作用是阻止残余交流电通过，而仅让直流电通过。
LC谐振电路

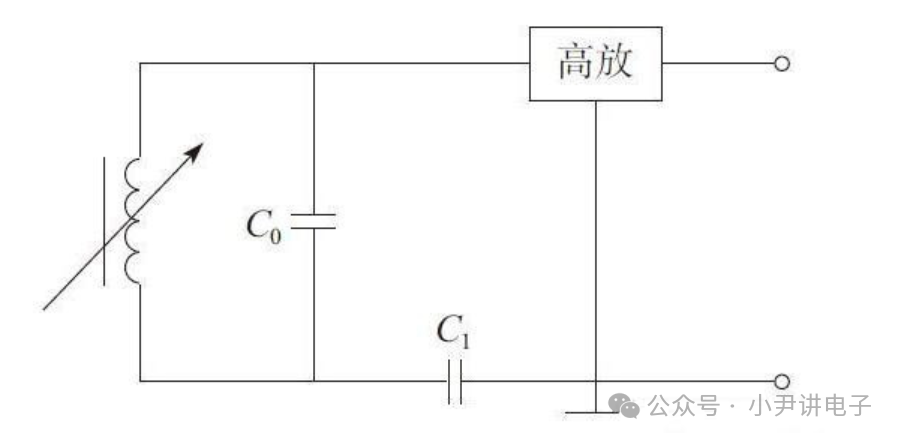

收音机LC谐振电路，这是由电感器与电容器组成的谐振选频电路。可变电感器L与电容器C1组成调谐回路，通过调节电感即可改变谐振频率，从而达到选台的作用。
延迟作用
电感线圈在电路中还可起到延迟作用，使输出的信号与输入的信号基本不变，而只使输出延迟一段时间，即信号的幅度不变，而仅相位发生变化。
