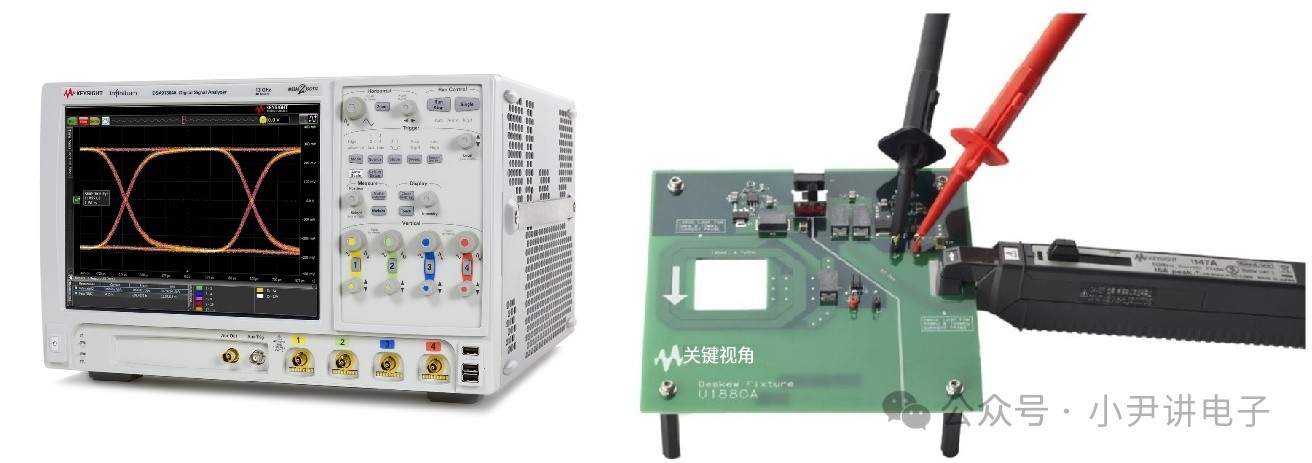

 今天主要来介绍一下Buck电路中，纹波的测试方法。关于示波器有使用不熟练的朋友，可在下方评论区或者后台评论，有需要的话后面单独出一篇文章详细讲讲示波器使用基础！目录 o 概述 o 纹波测试方法 1 概述 示波器在电路测试过程中十分常见，相当于电子工程师的“眼睛”。利用示波器我们，可以看到电路中的各种信号。理想状态下，开关的电源输出一般是稳定的。但是在实际的测量过程中，会发现输出电压是存在波动的，波动电压就是常说的纹波。另外，一种比较精确的说法就是：纹波就是直流成分中叠加的交流成分。  2 纹波测试方法 2.1 带宽限制 带宽限制：开启20MHz带宽。 纹波电压的频率等同于芯片开关频率，为了防止探头拾取到环境中的高频噪声，我们需要将示波器中测试纹波电压的通道带宽限制在20MHz。 本示波器支持带宽限制功能，设置带宽限制可以减少显示波形中的噪声。例如：被测信号是一个含有高频振荡的脉冲信号。 o 当关闭带宽限制时，被测信号含有的高频分量可以通过。o o 如果打开带宽限制并限制至20 MHz或250 MHz时，被测信号中含有的大于20 MHz或250 MHz的高频分量被衰减。 点击屏幕下方的通道状态标签，弹出垂直菜单。然后点击带宽限制的下拉菜单选择限制的带宽，默认为关闭。 打开带宽限制时，屏幕下方相应的通道状态标签中会显示字符“Bw”，如下图所示。  带宽限制
2.2 耦合方式 耦合方式：选择交流AC耦合。 纹波电压是指叠加在直流电压中的交流成分，所以我们在测试纹波电压时，可以选用交流耦合方式，只测量叠加在直流信号上的交流信号即可。 设置耦合方式可以滤除不需要的信号。例如：被测信号是一个含有直流偏置的方波信号。 点击屏幕下方的通道状态标签，弹出垂直菜单。点击耦合下拉菜单可选耦合方式。  o 若耦合方式为“直流”：被测信号含有的直流分量和交流分量都可以通过。 o 若耦合方式为“交流”：被测信号含有的直流分量被阻隔。 o 若耦合方式为“接地”：被测信号含有的直流分量和交流分量均被阻隔。 完成耦合方式的设置之后，当前耦合方式会显示在屏幕下方的通道状态标签中，如下图所示。  注意： 当输入阻抗选择“50 Ω”时，通道耦合被强制设置为直流耦合，耦合菜单置置灰不可进行更改。 2.3 探头设置 探头自带的地线会不断的向外辐射电磁波，对测试的结果产生较大的影响，所以一般不适用自带的鳄鱼夹进行纹波测试（图1），而是选择接地弹簧进行纹波测试（图2）。  接地的方式可以采用接地弹簧，详细见下图：  2.4 结果分析 图3：使用鳄鱼夹测试的电源纹波为161mV， 图4：使用接地弹簧测试的电源纹波为133mV。  结论：使用接地弹簧后测试的纹波值更加接近实际值。 |
