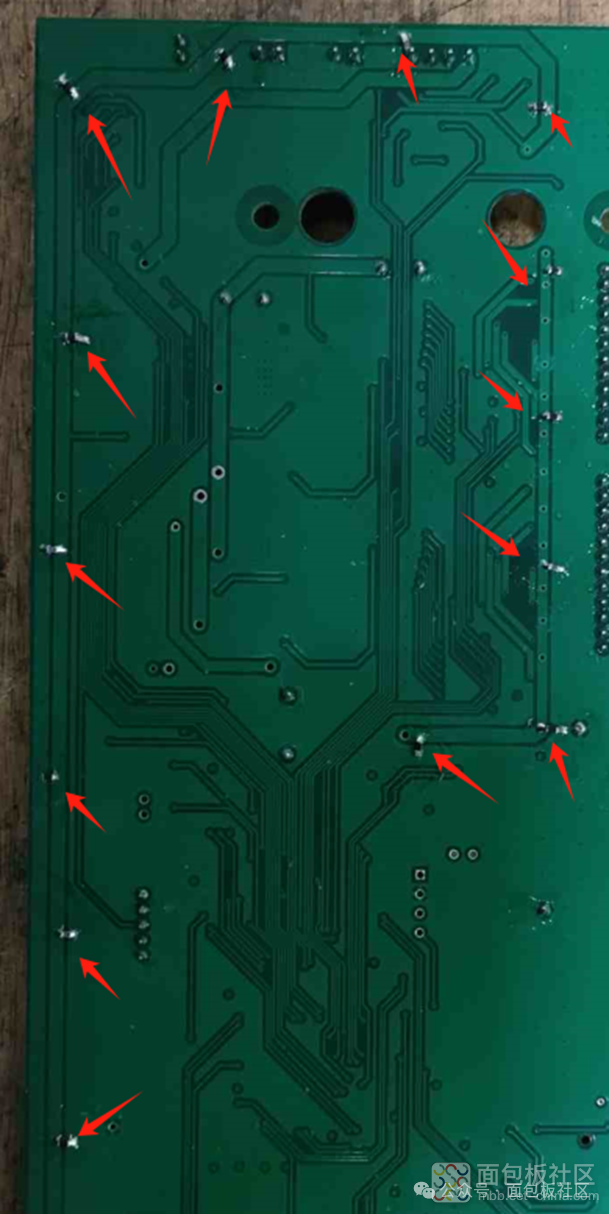

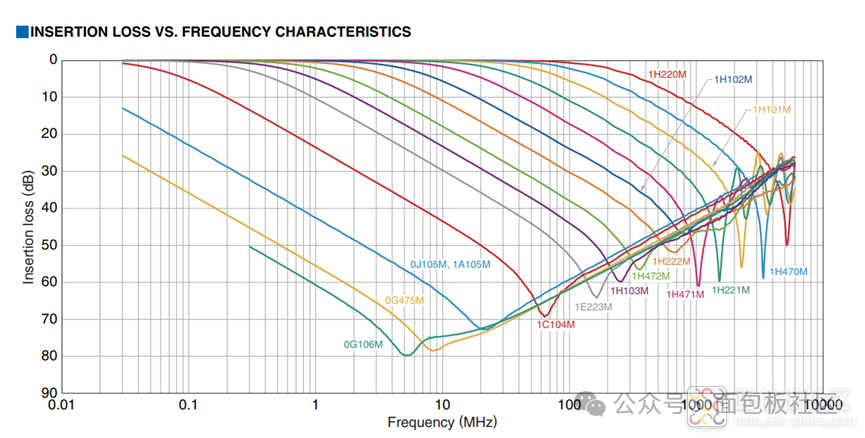

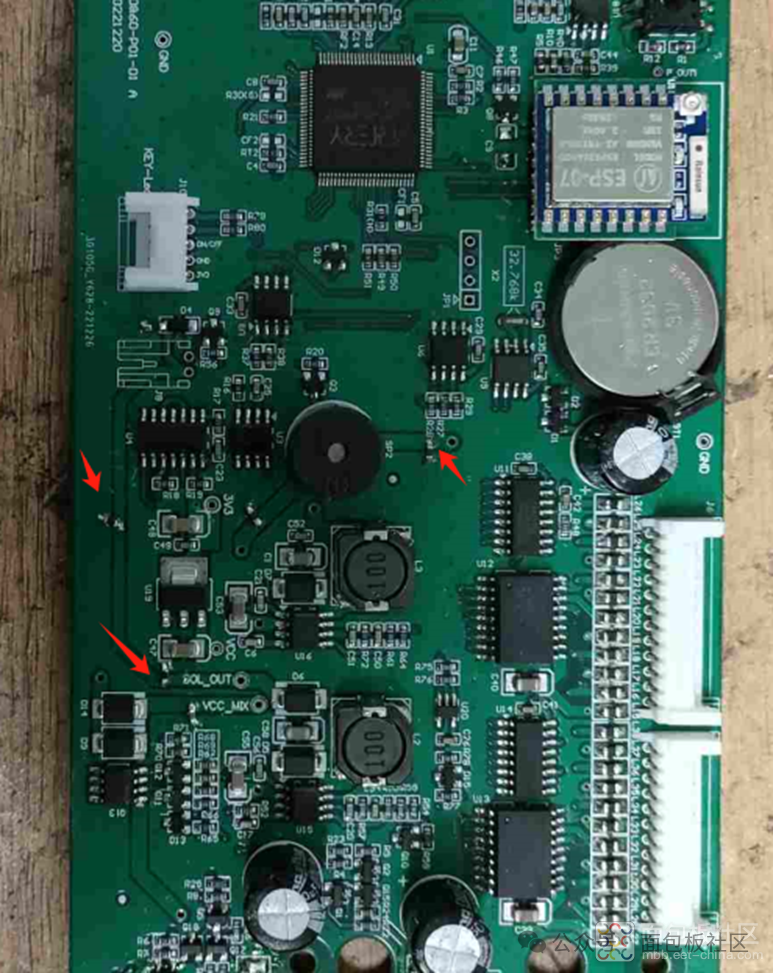

 空气波压力治疗仪主体由气泵，电磁阀构成充气放气控制，连接管路到相应气囊，对气囊充气、保持压力、放气。实现治疗功能。而供电电源，控制器及电池也是必不可少的。新一代的空气波压力治疗仪替换了电源模块，将原来的输入滤波器及各种磁环都去除了。进行辐射发射实验时发现，整体辐射水平较高，在100~200M范围峰值超标。进行准峰值测试时，有概率会超标或富余量很小。  改为使用内部电池供电测试，扫描峰值会略低。拔下机器上配的急停开关测试，扫描也会峰值降低，但测试准峰值时与不改时一致。反复扫描时发现，当气泵停转时，辐射水平会降到最低，而气泵运行到最高压力时，辐射水平最高。说明供电线路的负载变化，辐射水平会跟着变化。 检查电路板设计发现供电线路比较长，且裸露在电路板底层。返回地回路部分处于断开状态。电磁阀驱动部分的线路也不短。   从AC-DC电源的直流输出到电路板的引线也有300mm长。以线路的尺寸，粗略计算发现其长度大致对应150Mhz~200Mhz频率。判断是这些线路上有快速变化的电流形成天线往外辐射。 常规的解决办法是在线路上套磁环，吸收这些高频的干扰。实际尝试时，发现装磁环并没有效果。认为是使用的磁环的特性没有匹配好。尝试在线路上加电容吸收这些电流。理论上电容值越大，效果越好。但需要考虑频率特性。选择C0G 电容，能选择的最大容值为220pF，其频率特性如下：  在200Mhz频率以下整体表现为电容。整改时在线路上间隔40mm对地焊接一个电容。   对比前后的测试结果发现，辐射水平有大约10db的改善。  如果使用3端电容，  依频率特性可以选择最大容值为2200pF，容值比普通电容大10倍，抑制效果可能会更好。 另外电路板的供电线路可以尝试放到内电层，做内电分割，预计也能起到良好的抑制作用。 相似的机器使用同样的整改方法。如果天线水平极化，转台处于某个特殊位置时，整改后的效果仍然不佳。只是勉强能通过测试。 |
