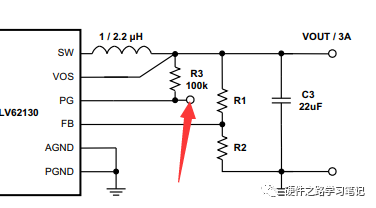

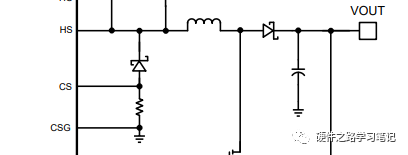

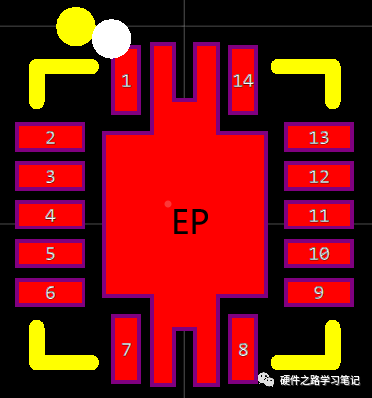

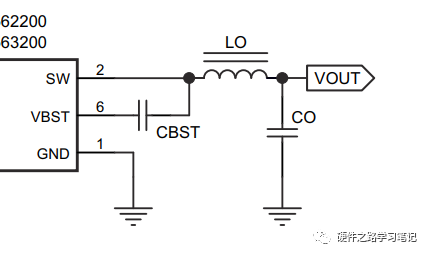

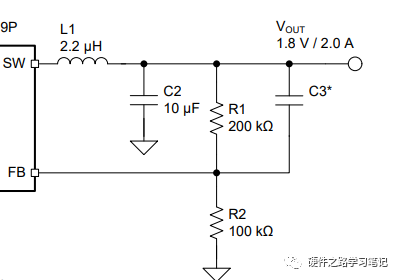

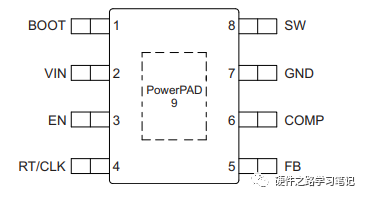

 -----本文简介-----主要内容包括： 常见DC-DC芯片中除了常规的输入输出引脚外还有一些特殊的引脚，这些引脚全称是什么，都是何种作用？本文会做出介绍。 ----- 正文 ----- 1. RT/CLK/SYNC RT是DC-DC的内部振荡器频率控制引脚，R是指电阻，一般连接一个电阻到地来控制DCDC的工作频率，电阻阻值在数据手册中会以表格形式给出。  SYNC和CLK是DCDC外部时钟输入引脚，SYNC是SYNCHRONIZING-同步的意思，CLK是Clock-时钟的意思；此引脚连接外部时钟源来控制DC-DC运行频率。 外部时钟输入的好处是当有多个DCDC时，用同一个时钟可以减少总输入电流纹波，对电路的EMC有好处。 RT与CLK有时会是同一个引脚  2. PG/PERGD/PGOOD 电源状态指示脚，一般是开漏输出，需要连接上拉电阻，此引脚可以接LED指示灯，也可以接MCU的IO。当电源输出正常时输出高电平，当电源输出异常时输出低电平。  3. FB/VSENSE FB脚是反馈脚，形成负反馈后是固定电压，此电压数据手册会给出，以下图为例，FB电压已知Vfb是0.6V，则输出电压=Vfb*（1+R1/R2）。  4. COMP 该引脚是误差放大器输出和 PWM 比较器的输入，一般串联容阻用作频率补偿。根据原理不同可能接地或者接FB脚。 为何要做频率补偿？电源IC在工作过程中，可能遇到负载突然变大或者变小的情况，这种情况下对电源IC的动态性能要求很高，否则可能会出现电压突降或者过冲的情况。如果遇到输出电压在负载突变时不稳定的情况，应当调整COMP脚链接的容阻值。   5. BOOT/VBST BOOT脚是高侧 FET 栅极驱动器的升压电容器引脚，此引脚一般用一个0.1uF电容连接到SW脚，以提高栅极驱动电压。  如图所示，要想使高侧NMOS开通，则NMOS栅极G点电压应该比NMOS源极SW点电压高，但在SW脚电压接近输入电压VIN的情况下，VG无法高于SW电压，因此需要VBST电容，利用电容电压不可突变的特性，将运放HS的供电电压提高到大于大于SW电压即大于输入电压VIN，以此使G点电压大于SW。 6. CS/CSG C是指Current-电流，S是指传感器-Sensor，G是GND，一般CS与CSG之间连接一个分流电阻来起到读取电流的作用，一般可调限流保护的IC会有这两个引脚。  7. EN/ON#OFF Enable Pin的简称，意思是使能脚，需要接一定的电压或者接地来控制IC的开关。在大部分引用中是接电阻到输入脚来使能IC。  8. EP/PAD EP脚是Exposed Thermal PAD脚的简称，封装的散热焊盘脚，需要接地有利于散热。  9. SW/PH SW脚一般连接电感，因为此引脚在DCDC内部也连接MOS管开关，因此SW是开关Switch的简称。  10. 参考IC如下 TI：LM5118，TPS54331，TPS54360B，TPS56320x，TPS54231，TLV62569，TPS51200，TLV62130x，TPS54240等 ------ 总结 ------ 总结：本文总结了常见的特殊引脚的作用，介绍这些引脚目的是让大家熟悉这些常见的引脚，以便大家在设计和调试中更快理解电源IC的功能与架构。但这些引脚命名也可能不同，需要大家自行甄别。 如果有误或者大家有其他常见引脚名称可以在评论区指出。 |
