        在当今激烈竞争的电池供电市场中,由于成本指标限制,设计人员常常使用双面板。尽管多层板(4层、6层及8层)方案在尺寸、噪声和性能方面具有明显优势,成本压力却促使工程师们重新考虑其布线策略,采用双面板。在本文中,我们将讨论自动布线功能的正确使用和错误使用,有无地平面时电流回路的设计策略,以及对双面板元件布局的建议。
自动布线的优缺点以及模拟电路布线的注意事项
        设计PCB时,往往很想使用自动布线。通常,纯数字的电路板(尤其信号电平比较低,电路密度比较小时)采用自动布线是没有问题的。但是,在设计模拟、混合信号或高速电路板时,如果采用布线软件的自动布线工具,可能会出现一些问题,甚至很可能带来严重的电路性能问题。
        例如,图1中显示了一个采用自动布线设计的双面板的顶层。此双面板的底层如图2所示,这些布线层的电路原理图如图3a和图3b所示。设计此混合信号电路板时,经仔细考虑,将器件手工放在板上,以便将数字和模拟器件分开放置。
        采用这种布线方案时,有几个方面需要注意,但最麻烦的是接地。如果在顶层布地线,则顶层的器件都通过走线接地。器件还在底层接地,顶层和底层的地线通过 电路板最右侧的过孔连接。当检查这种布线策略时,首先发现的弊端是存在多个地环路。另外,还会发现底层的地线返回路径被水平信号线隔断了。这种接地方案的可取之处是,模拟器件(12位A/D转换器MCP3202和2.5V参考电压源MCP4125)放在电路板的最右侧,这种布局确保了这些模拟芯片下面不会有数字地信号经过。
        图3a和图3b所示电路的手工布线如图4、图5所示。在手工布线时,为确保正确实现电路,需要遵循一些通用的设计 准则:尽量采用地平面作为电流回路;将模拟地平面和数字地平面分开;如果地平面被信号走线隔断,为降低对地电流回路的干扰,应使信号走线与地平面垂直;模拟电路尽量靠近电路板边缘放置,数字电路尽量靠近电源连接端放置,这样做可以降低由数字开关引起的di/dt效应。
        这两种双面板都在底层布有地平面,这种做法是为了方便工程师解决问题,使其可快速明了电路板的布线。厂商的演示板和评估板通常采用这种布线策略。但是,更为普遍的做法是将地平面布在电路板顶层,以降低电磁干扰。

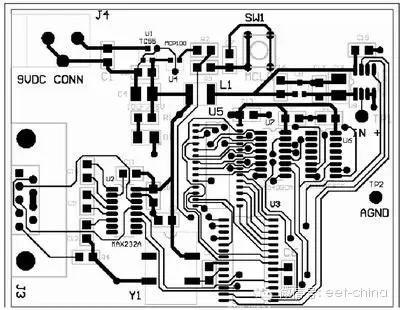

        图 1 采用自动布线为图3所示电路原理图设计的电路板的顶层

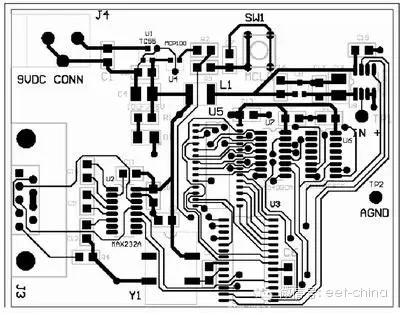

        图 2 采用自动布线为图3所示电路原理图设计的电路板的底层

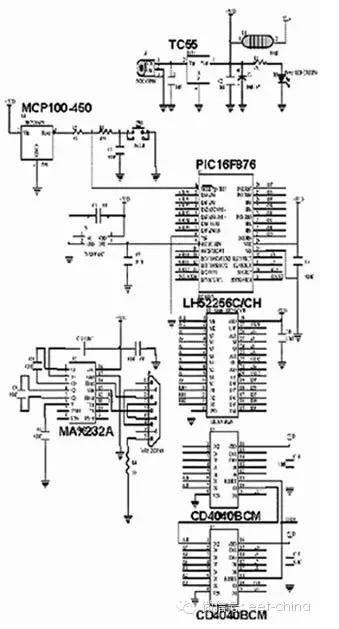

        图 3a 图1、图2、图4和图5中布线的电路原理图

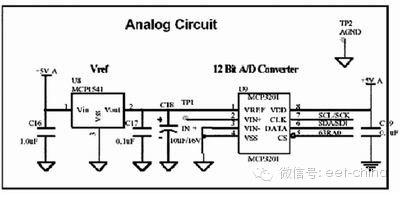

图 3b 图1、图2、图4和图5中布线的模拟部分电路原理图

有无地平面时的电流回路设计

        对于电流回路,需要注意如下基本事项:
        1. 如果使用走线,应将其尽量加粗
        PCB上的接地连接如要考虑走线时,设计应将走线尽量加粗。这是一个好的经验法则,但要知道,接地线的最小宽度是从此点到末端的有效宽度,此处“末端”指距离电源连接端最远的点。
        2. 应避免地环路
        3. 如果不能采用地平面,应采用星形连接策略(见图6)
通过这种方法,地电流独立返回电源连接端。图6中,注意到并非所有器件都有自己的回路,U1和U2是共用回路的。如遵循以下第4条和第5条准则,是可以这样做的。
        4. 数字电流不应流经模拟器件
数字器件开关时,回路中的数字电流相当大,但只是瞬时的,这种现象是由地线的有效感抗和阻抗引起的。对于地平面或接地走线的感抗部分,计算公式为V = Ldi/dt,其中V是产生的电压,L是地平面或接地走线的感抗,di是数字器件的电流变化,dt是持续时间。对地线阻抗部分的影响,其计算公式为V= RI, 其中,V是产生的电压,R是地平面或接地走线的阻抗,I是由数字器件引起的电流变化。经过模拟器件的地平面或接地走线上的这些电压变化,将改变信号链中信 号和地之间的关系(即信号的对地电压)。
        5. 高速电流不应流经低速器件
与上述类似,高速电路的地返回信号也会 造成地平面的电压发生变化。此干扰的计算公式和上述相同,对于地平面或接地走线的感抗,V = Ldi/dt ;对于地平面或接地走线的阻抗,V = RI 。与数字电流一样,高速电路的地平面或接地走线经过模拟器件时,地线上的电压变化会改变信号链中信号和地之间的关系

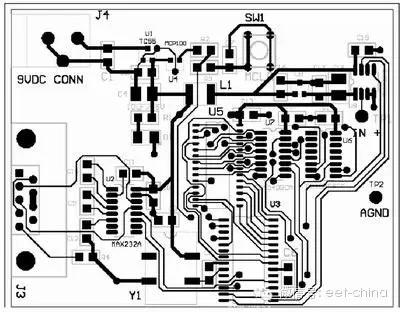

图 4 采用手工走线为图3所示电路原理图设计的电路板的顶层

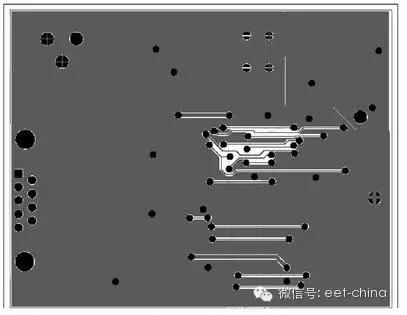

图 5 采用手工走线为图3所示电路原理图设计的电路板的底层

图 6 如果不能采用地平面,可以采用“星形”布线策略来处理电流回路

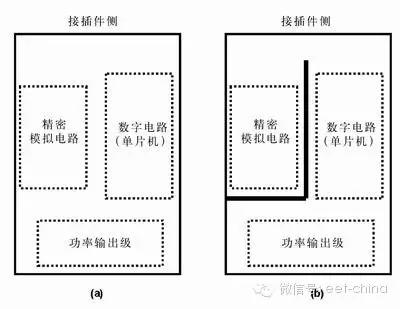

图 7 分隔开的地平面有时比连续的地平面有效,图b)接地布线策略比图a) 的接地策略理想

       6. 不管使用何种技术,接地回路必须设计为最小阻抗和容抗
       7. 如使用地平面,分隔开地平面可能改善或降低电路性能,因此要谨慎使用
       分开模拟和数字地平面的有效方法如图7所示
       图7中,精密模拟电路更靠近接插件,但是与数字网络和电源电路的开关电流隔离开了。这是分隔开接地回路的非常有效的方法,我们在前面讨论的图4和图5的布线也采用了这种技术。
