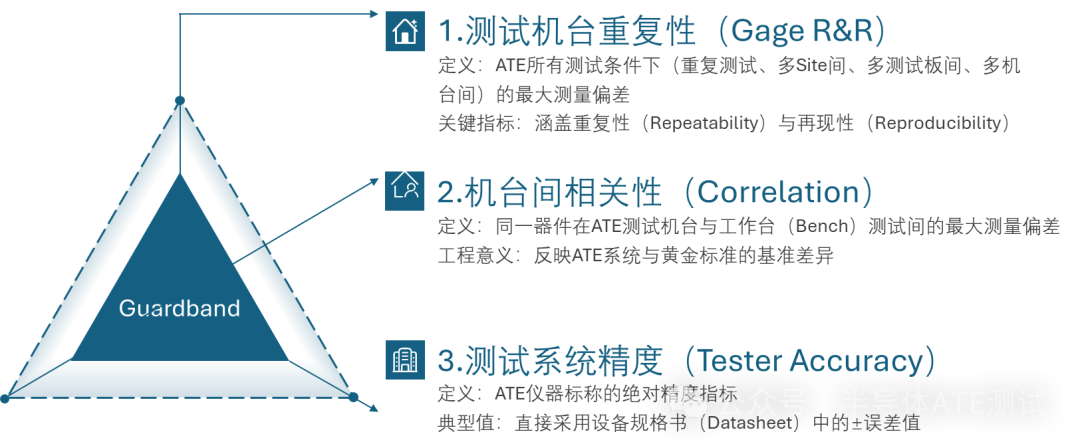

 “防护带（Guardband）设计是ATE测试中的关键环节，其核心是通过压缩测试限值窗口来确保：生产测试（FT）通过的器件100%符合规格书（Spec）要求 器件在后续测试（如QA验证、客户复测等）中不会因测试系统变异（Test System Variation）出现误判” 防护带设置必须补偿的三大误差源  防护带的典型应用场景 以FT和QA测试为例，二者绝不能使用相同限值 (limit)！这是因为： QA阶段必须实现零缺陷（Zero DPPM），任何失效都应触发后端流程异常排查（如混料/ESD损伤/Handler异常等） 若FT与QA同限值，由于测试机台的重复性误差（±3σ），处于规格边缘（Marginal）的器件可能在FT通过却在QA失效 同时需保证FT通过器件能顺利通过客户端的Bench验证 防护带计算公式 实际生产测试限值 = 规格限值 ± 防护带裕量，具体实现：
默认防护带（Default GB） 当缺乏实测数据时，行业经验法则是，取规格窗口（Spec Limit Window）的'5%'作为防护带： ▶ 默认防护带 = |Spec上限 - Spec下限| x 5% （默认对称设置：上防护带值 = 下防护带值） 最小防护带（Minimum GB） 基于实测数据时，防护带应至少覆盖： ▶ 最小防护带值 = Max(Gage, Correlation, Accuracy) (取三大误差源中的最大值作为防护带下限） 标准防护带（Nominal GB） 工程推荐值需综合所有误差源（非仅最恶劣情况）： ▶ 标准防护带值 = √(Gage² + Correlation² + Accuracy²) "Gage R&R" 是什么? 测量可重复性保障 (Repeatability) 是ATE系统的核心使命。在未完成测量重复性验证前，ATE输出的任何数据都不具备工程参考价值。 重复性验证规范 重复性验证用于确认特定测试配置下的测量稳定性。标准操作流程： 1. 将单一器件 (Device) 锁定在固定测试工位 (Site) 2. 执行30-100次连续测试（建议取50次以上） 关键要求： 所有并行测试Site必须保持激活状态 数据分析严格按Site独立处理（禁止跨Site数据交叉比对） 必须覆盖所有测试程序步骤与温阶的组合验证 判定标准 通过测量值的σ（标准差）与限值窗宽（Upper Limit - Lower Limit）的百分比来评估： 优秀：σ/LW ≤ 5% 临界：σ/LW ≤ 20%（需出具专项分析报告） 超差：σ/LW > 20%（必须整改） 测量系统一致性验证 用于确认ATE系统在全配置维度下的测量一致性。验证方法： 1. 选取 Golden Device 2. 在每个 "SetupSite"（定义：测试Socket+Loadboard+Tester的组合）执行30次重复测试 3. 必须保证： 全Site并行工作 数据比对严格遵循同源比对原则（仅允许DeviceA数据在不同SetupSite间纵向对比） 示例：四Site测试系统配合 2套 Loadboard 和 2台 Tester 时，需按下表完成全组合验证
o 测试序列1-4完成了全Site Gage验证 o 测试序列1和5完成了全Loadboard Gage验证 o 测试序列1和6完成了全Tester Gage验证 o 所有验证合起来就完成了全完整的Gage验证 |
